用于电梯的对重防坠装置和家用电梯.pdf

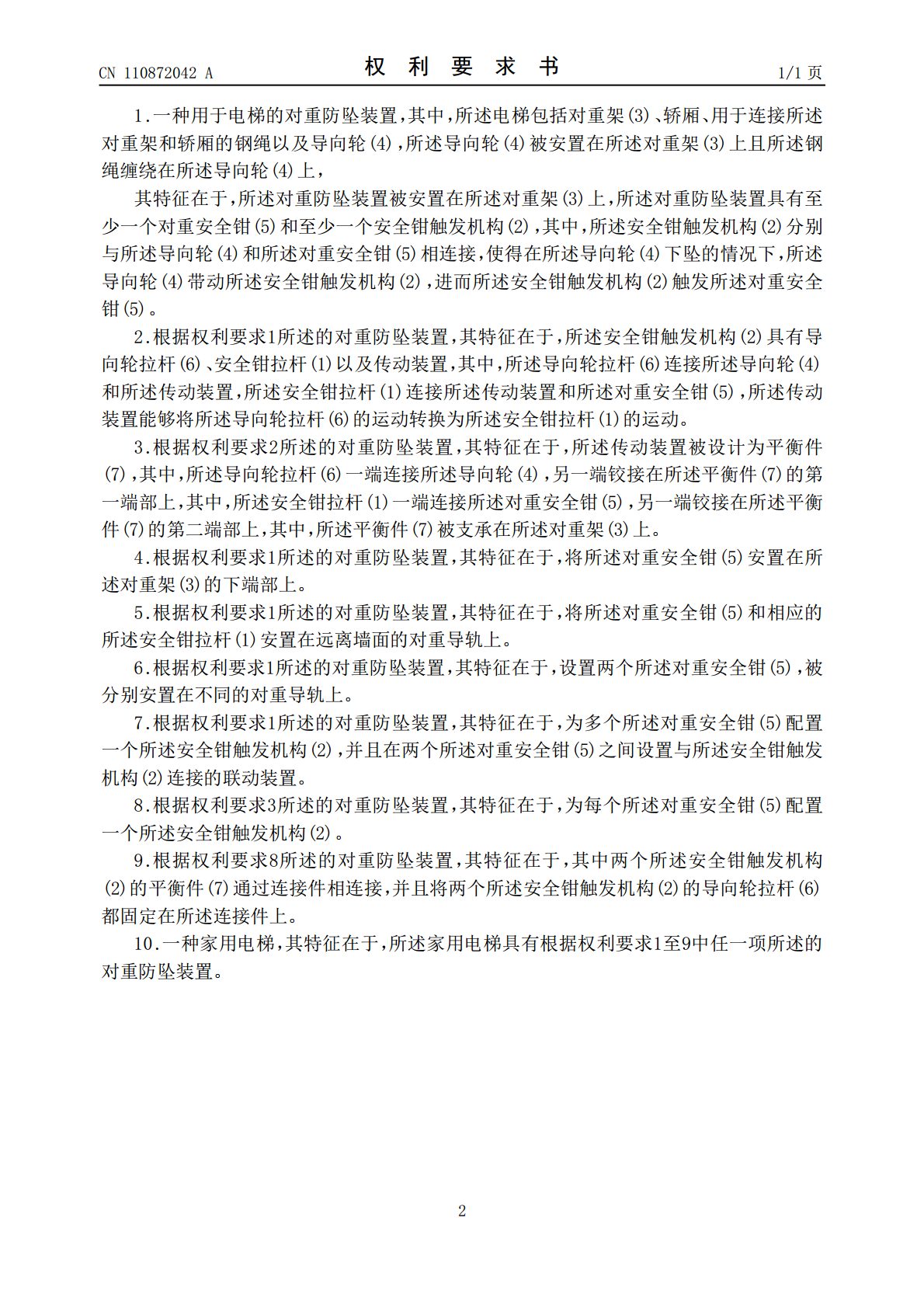

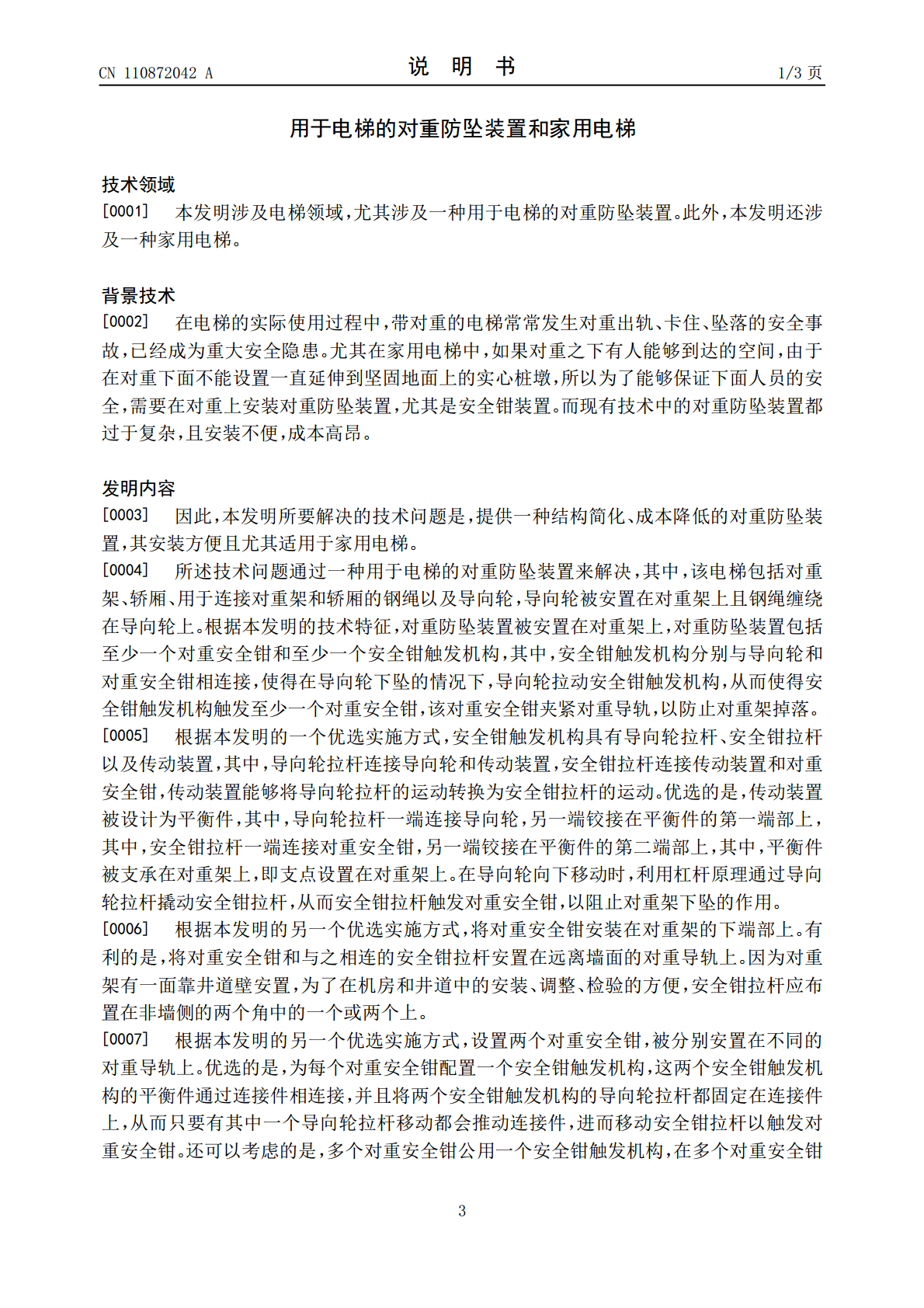

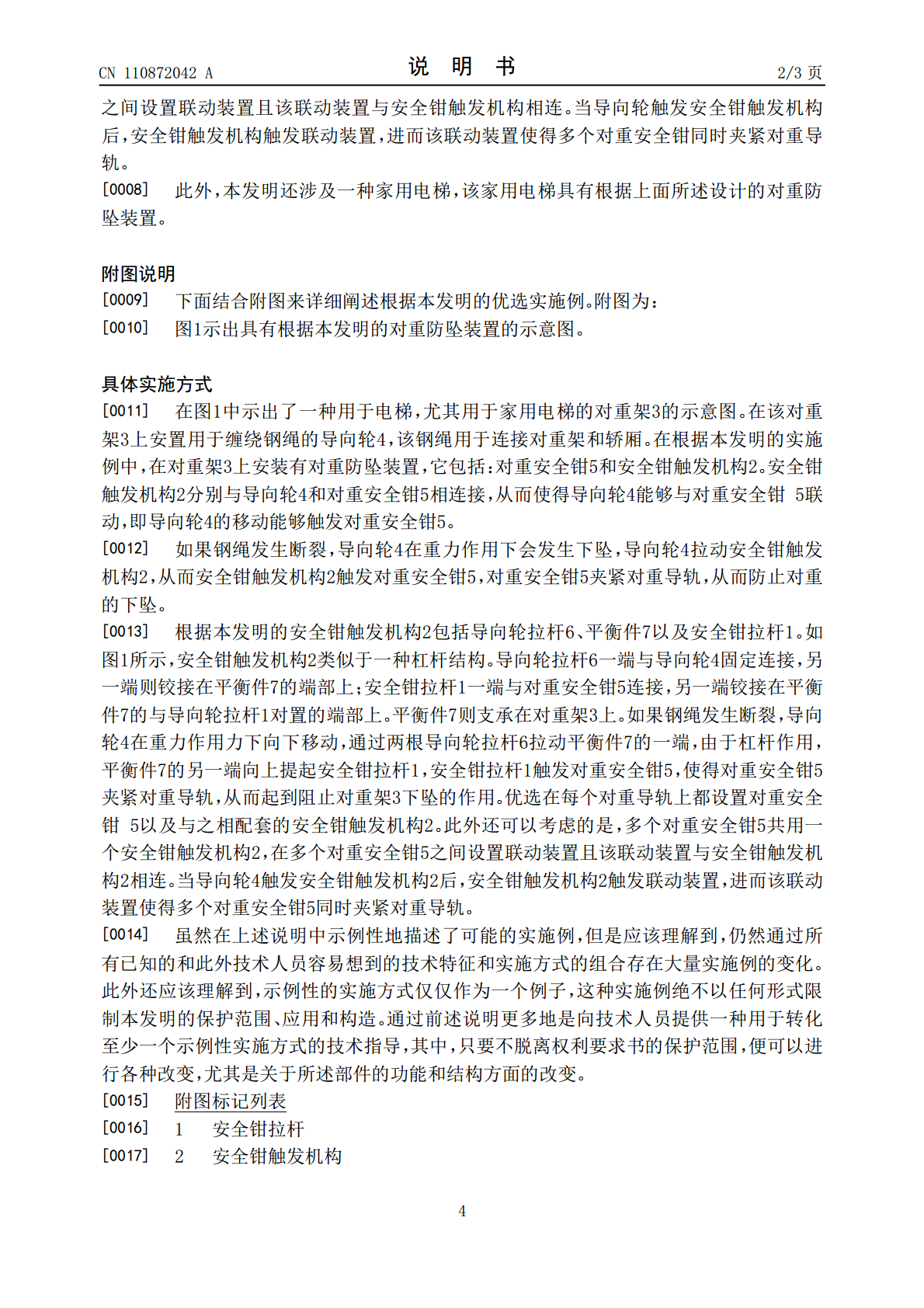

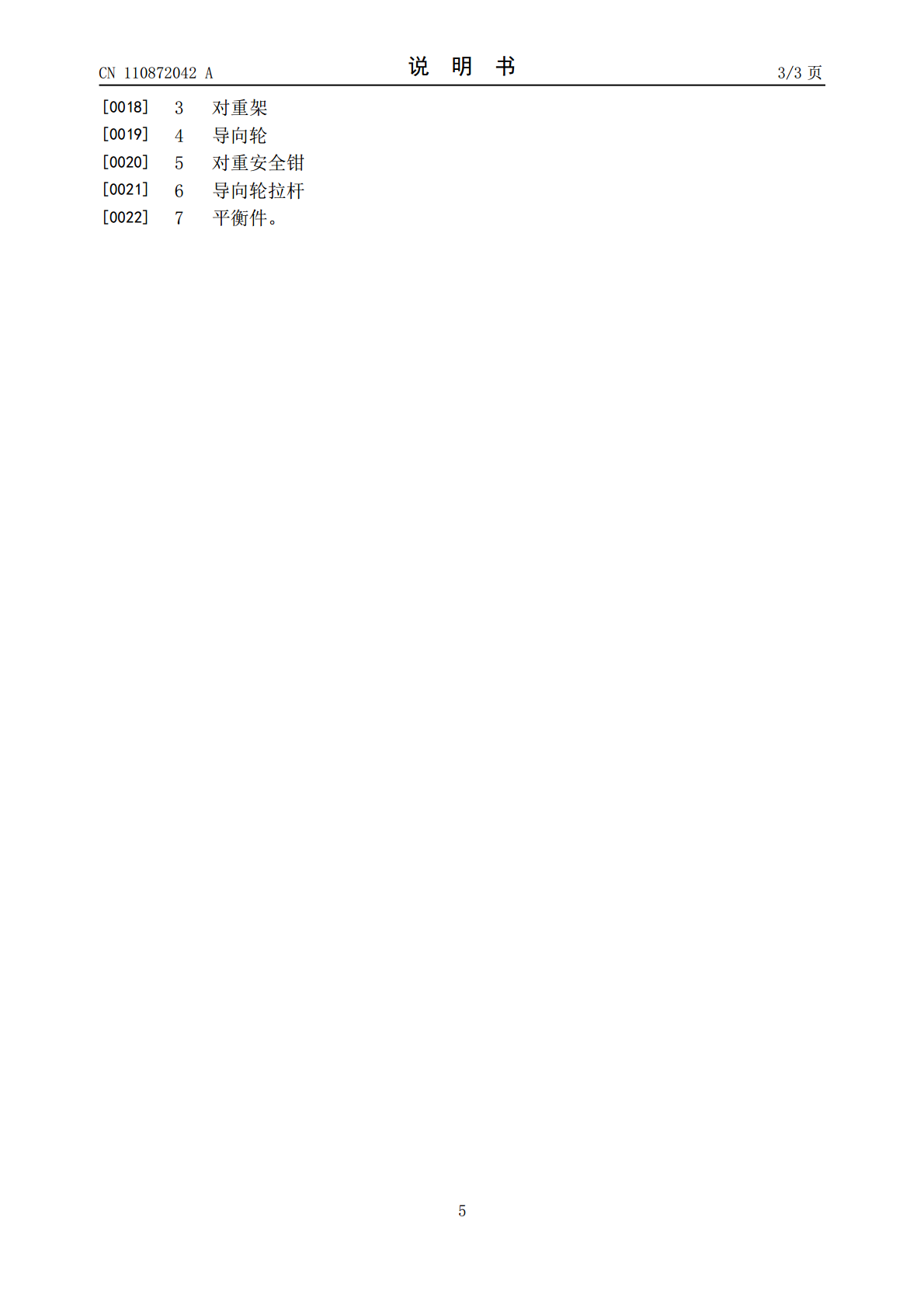

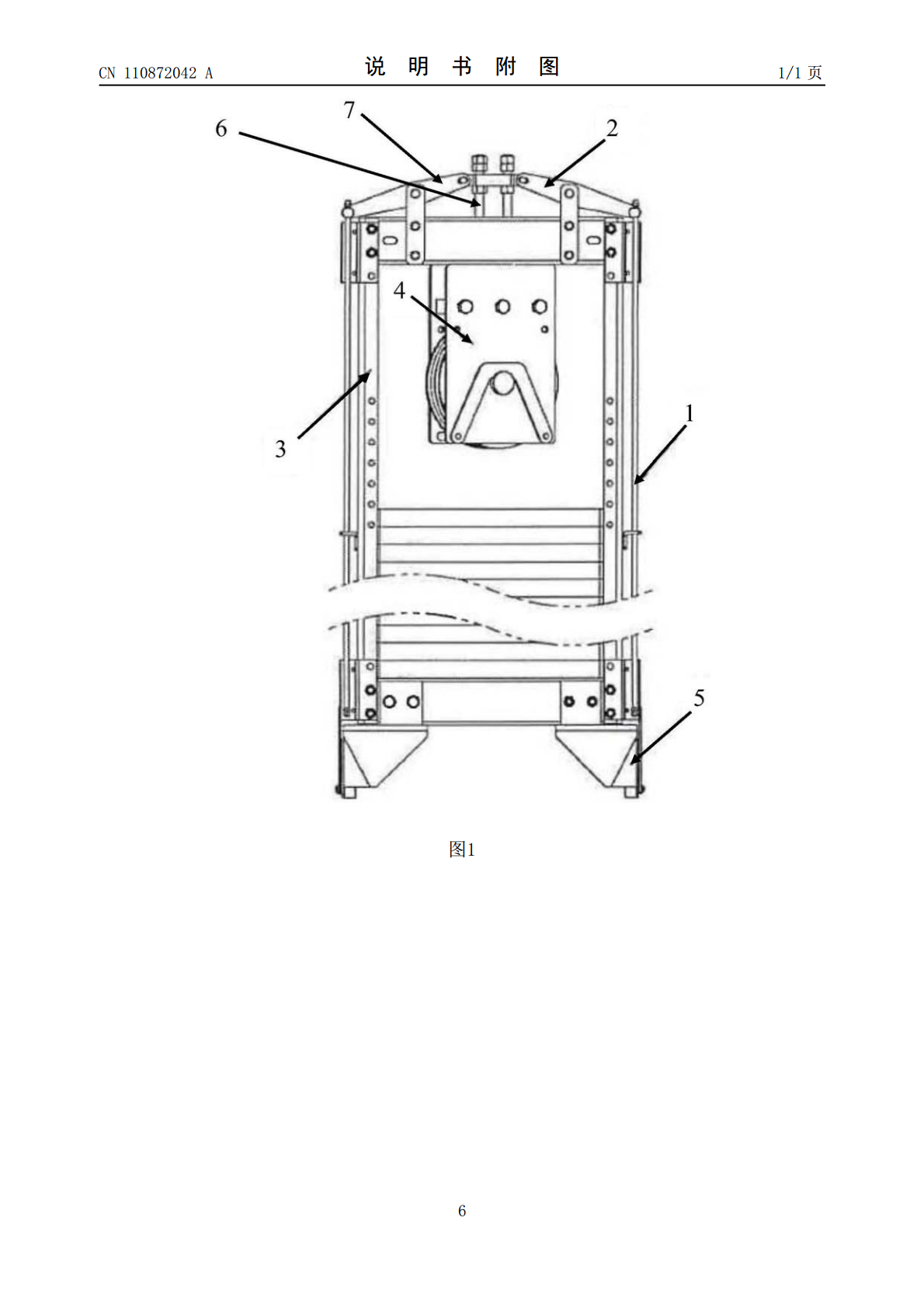

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110872042A(43)申请公布日2020.03.10(21)申请号201811013685.8(22)申请日2018.08.31(71)申请人蒂森克虏伯家用电梯（上海）有限公司地址201602上海市松江区佘山分区昌业路333号1号楼(72)发明人王云洋汪浩雪郑旭祎(74)专利代理机构北京东方亿思知识产权代理有限责任公司11258代理人柳春雷(51)Int.Cl.B66B5/24(2006.01)B66B17/12(2006.01)权利要求书1页说明书3页附图1页(54)发明名称用于电梯的对重防坠装置和家用电梯(57)摘要本发明公开了一种用于电梯的对重防坠装置和家用电梯，其中，所述电梯包括对重架(3)、轿厢、用于连接所述对重架和轿厢的钢绳以及导向轮(4)，所述导向轮(4)被安置在所述对重架(3)上且所述钢绳缠绕在所述导向轮(4)上。为了防止对重架坠落，所述对重防坠装置被安置在所述对重架(3)上，所述对重防坠装置具有至少一个对重安全钳(5)和至少一个安全钳触发机构(2)，其中，所述安全钳触发机构(2)分别与所述导向轮(4)和所述对重安全钳(5)相连接，使得在所述导向轮(4)下坠的情况下，所述导向轮(4)带动所述安全钳触发机构(2)，进而所述安全钳触发机构(2)触发所述对重安全钳(5)。CN110872042ACN110872042A权利要求书1/1页1.一种用于电梯的对重防坠装置，其中，所述电梯包括对重架(3)、轿厢、用于连接所述对重架和轿厢的钢绳以及导向轮(4)，所述导向轮(4)被安置在所述对重架(3)上且所述钢绳缠绕在所述导向轮(4)上，其特征在于，所述对重防坠装置被安置在所述对重架(3)上，所述对重防坠装置具有至少一个对重安全钳(5)和至少一个安全钳触发机构(2)，其中，所述安全钳触发机构(2)分别与所述导向轮(4)和所述对重安全钳(5)相连接，使得在所述导向轮(4)下坠的情况下，所述导向轮(4)带动所述安全钳触发机构(2)，进而所述安全钳触发机构(2)触发所述对重安全钳(5)。2.根据权利要求1所述的对重防坠装置，其特征在于，所述安全钳触发机构(2)具有导向轮拉杆(6)、安全钳拉杆(1)以及传动装置，其中，所述导向轮拉杆(6)连接所述导向轮(4)和所述传动装置，所述安全钳拉杆(1)连接所述传动装置和所述对重安全钳(5)，所述传动装置能够将所述导向轮拉杆(6)的运动转换为所述安全钳拉杆(1)的运动。3.根据权利要求2所述的对重防坠装置，其特征在于，所述传动装置被设计为平衡件(7)，其中，所述导向轮拉杆(6)一端连接所述导向轮(4)，另一端铰接在所述平衡件(7)的第一端部上，其中，所述安全钳拉杆(1)一端连接所述对重安全钳(5)，另一端铰接在所述平衡件(7)的第二端部上，其中，所述平衡件(7)被支承在所述对重架(3)上。4.根据权利要求1所述的对重防坠装置，其特征在于，将所述对重安全钳(5)安置在所述对重架(3)的下端部上。5.根据权利要求1所述的对重防坠装置，其特征在于，将所述对重安全钳(5)和相应的所述安全钳拉杆(1)安置在远离墙面的对重导轨上。6.根据权利要求1所述的对重防坠装置，其特征在于，设置两个所述对重安全钳(5)，被分别安置在不同的对重导轨上。7.根据权利要求1所述的对重防坠装置，其特征在于，为多个所述对重安全钳(5)配置一个所述安全钳触发机构(2)，并且在两个所述对重安全钳(5)之间设置与所述安全钳触发机构(2)连接的联动装置。8.根据权利要求3所述的对重防坠装置，其特征在于，为每个所述对重安全钳(5)配置一个所述安全钳触发机构(2)。9.根据权利要求8所述的对重防坠装置，其特征在于，其中两个所述安全钳触发机构(2)的平衡件(7)通过连接件相连接，并且将两个所述安全钳触发机构(2)的导向轮拉杆(6)都固定在所述连接件上。10.一种家用电梯，其特征在于，所述家用电梯具有根据权利要求1至9中任一项所述的对重防坠装置。2CN110872042A说明书1/3页用于电梯的对重防坠装置和家用电梯技术领域[0001]本发明涉及电梯领域，尤其涉及一种用于电梯的对重防坠装置。此外，本发明还涉及一种家用电梯。背景技术[0002]在电梯的实际使用过程中，带对重的电梯常常发生对重出轨、卡住、坠落的安全事故，已经成为重大安全隐患。尤其在家用电梯中，如果对重之下有人能够到达的空间，由于在对重下面不能设置一直延伸到坚固地面上的实心桩墩，所以为了能够保证下面人员的安全，需要在对重上安装对重防坠装置，尤其是安全钳装置。而现有技术中的对重防坠装置都过于复杂，且安装不便，成本高昂。发明内容[0003]因此，本发明所要解决的技术问题是，提供一种结构简化、成本降低的对重
