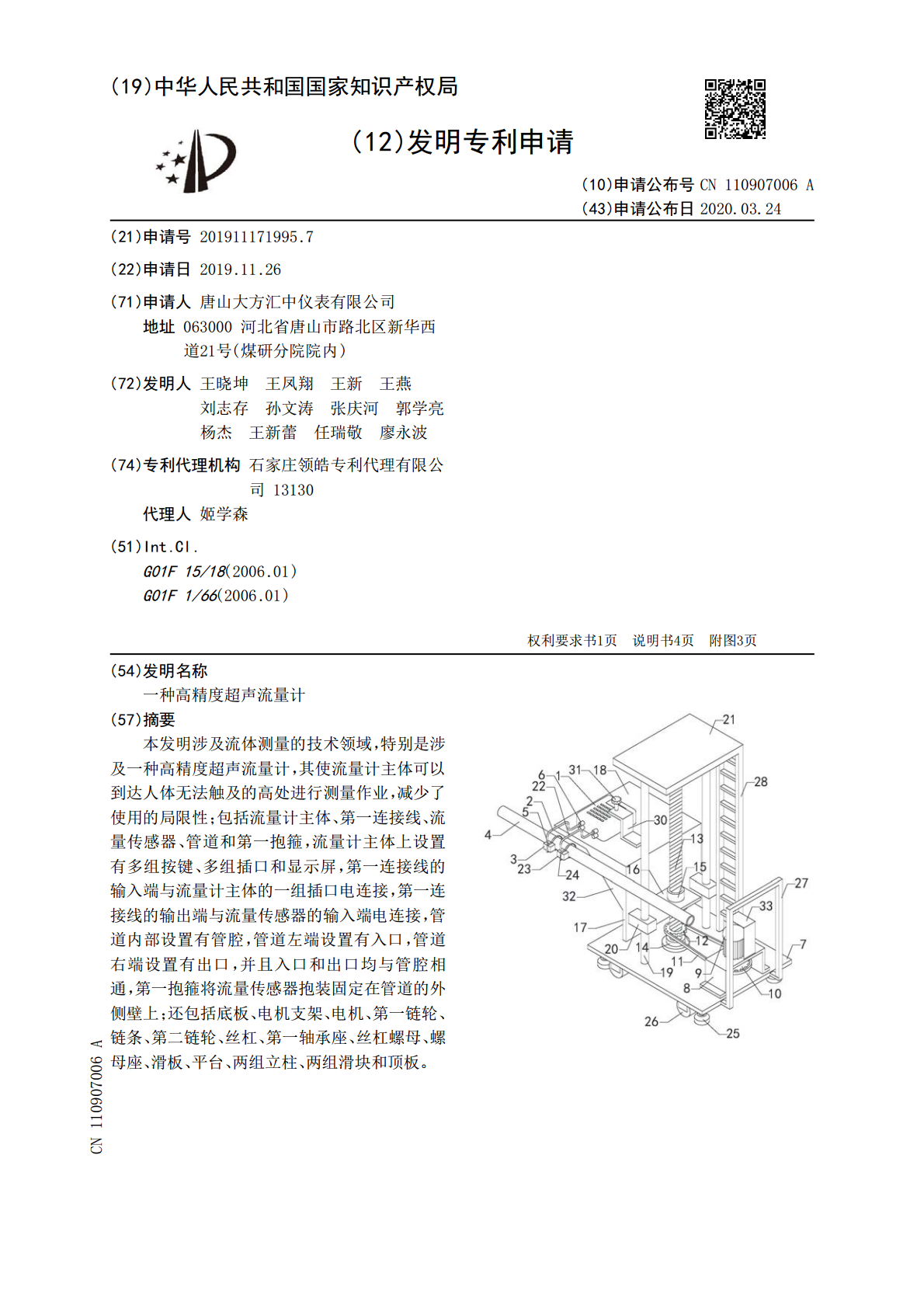

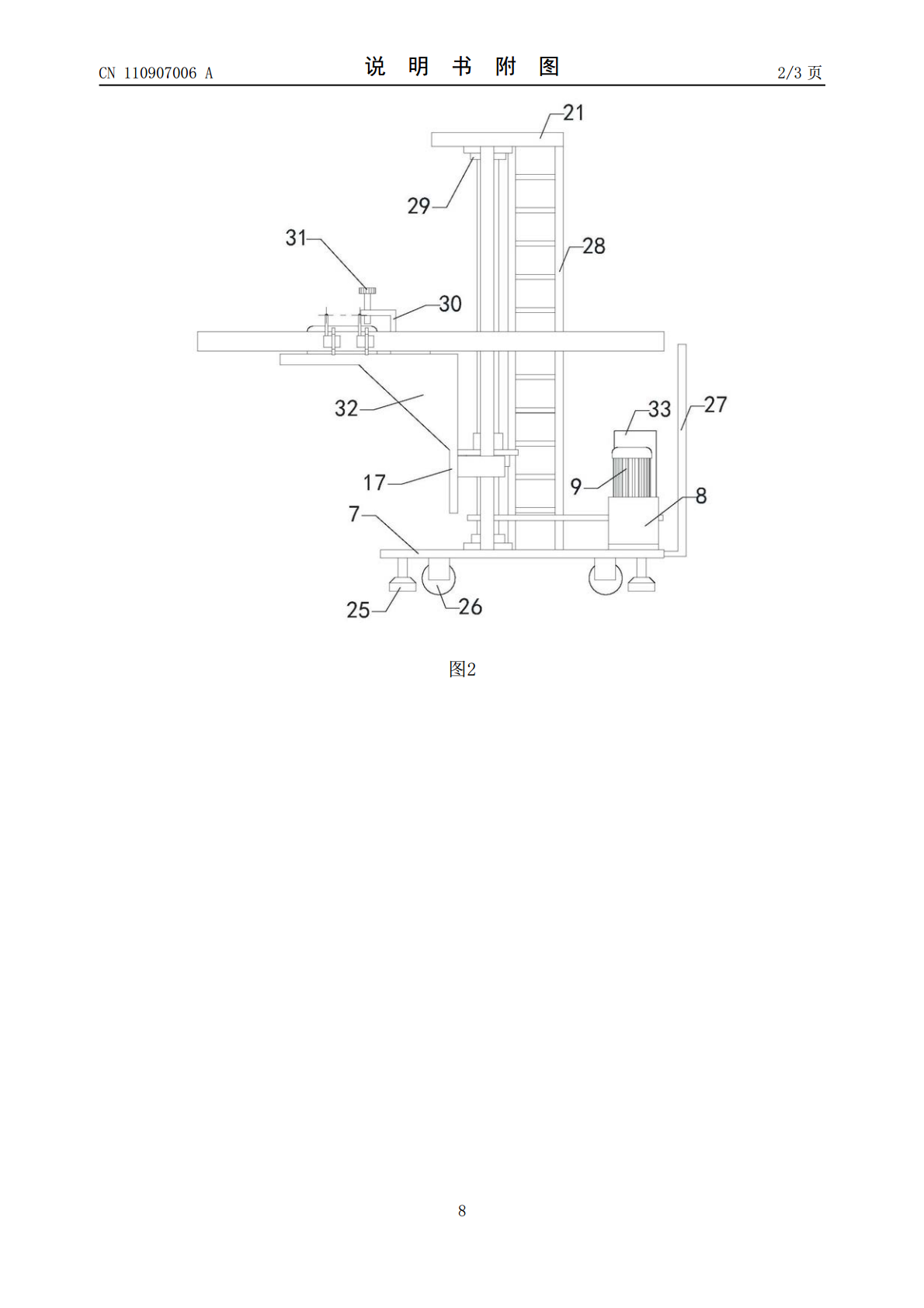

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110907006A(43)申请公布日2020.03.24(21)申请号201911171995.7(22)申请日2019.11.26(71)申请人唐山大方汇中仪表有限公司地址063000河北省唐山市路北区新华西道21号(煤研分院院内)(72)发明人王晓坤王凤翔王新王燕刘志存孙文涛张庆河郭学亮杨杰王新蕾任瑞敬廖永波(74)专利代理机构石家庄领皓专利代理有限公司13130代理人姬学森(51)Int.Cl.G01F15/18(2006.01)G01F1/66(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种高精度超声流量计(57)摘要本发明涉及流体测量的技术领域，特别是涉及一种高精度超声流量计，其使流量计主体可以到达人体无法触及的高处进行测量作业，减少了使用的局限性；包括流量计主体、第一连接线、流量传感器、管道和第一抱箍，流量计主体上设置有多组按键、多组插口和显示屏，第一连接线的输入端与流量计主体的一组插口电连接，第一连接线的输出端与流量传感器的输入端电连接，管道内部设置有管腔，管道左端设置有入口，管道右端设置有出口，并且入口和出口均与管腔相通，第一抱箍将流量传感器抱装固定在管道的外侧壁上；还包括底板、电机支架、电机、第一链轮、链条、第二链轮、丝杠、第一轴承座、丝杠螺母、螺母座、滑板、平台、两组立柱、两组滑块和顶板。CN110907006ACN110907006A权利要求书1/1页1.一种高精度超声流量计，包括流量计主体(1)、第一连接线(2)、流量传感器(3)、管道(4)和第一抱箍(5)，流量计主体(1)上设置有多组按键、多组插口(6)和显示屏，第一连接线(2)的输入端与流量计主体(1)的一组插口(6)电连接，第一连接线(2)的输出端与流量传感器(3)的输入端电连接，管道(4)内部设置有管腔，管道(4)左端设置有入口，管道(4)右端设置有出口，并且入口和出口均与管腔相通，第一抱箍(5)将流量传感器(3)抱装固定在管道(4)的外侧壁上；其特征在于，还包括底板(7)、电机支架(8)、电机(9)、第一链轮(10)、链条(11)、第二链轮(12)、丝杠(13)、第一轴承座(14)、丝杠螺母(15)、螺母座(16)、滑板(17)、平台(18)、两组立柱(19)、两组滑块(20)和顶板(21)，底板(7)顶端与电机支架(8)底端连接，电机支架(8)顶端与电机(9)底端连接，电机(9)输出端与第一链轮(10)输入端连接，第一链轮(10)输出端外齿和第二链轮(12)外齿套设有链条(11)，第二链轮(12)中部与丝杠(13)外侧壁底部连接，丝杠(13)底端与第一轴承座(14)中部可转动连接，第一轴承座(14)底端与底板(7)顶端连接，丝杠螺母(15)中部与丝杠(13)外侧壁螺装连接，螺母座(16)底端与丝杠螺母(15)顶端连接，螺母座(16)左端与滑板(17)右端连接，平台(18)底端与滑板(17)顶端连接，两组立柱(19)底端与底板(7)顶端连接，两组滑块(20)中部与两组立柱(19)外侧壁滑动连接，两组滑块(20)左端与滑板(17)右端连接，顶板(21)底端与两组立柱(19)顶端连接，将流量计主体(1)放置在平台(18)顶端。2.如权利要求1所述的一种高精度超声流量计，其特征在于，还包括第二连接线(22)、热量传感器(23)和第二抱箍(24)，第二连接线(22)输入端与流量计主体(1)的一组插口(6)电连接，第二连接线(22)输出端与热量传感器(23)输入端电连接，第二抱箍(24)将热量传感器(23)抱装固定在管道(4)的外侧壁上。3.如权利要求2所述的一种高精度超声流量计，其特征在于，还包括四组地脚(25)、四组脚轮(26)和拉手(27)，四组地脚(25)顶端与底板(7)底端螺纹连接，四组脚轮(26)顶端与底板(7)底端连接，拉手(27)左端与底板(7)右端连接。4.如权利要求3所述的一种高精度超声流量计，其特征在于，还包括爬梯(28)，爬梯(28)顶端与顶板(21)底端连接，爬梯(28)底端与底板(7)顶端连接。5.如权利要求4所述的一种高精度超声流量计，其特征在于，还包括第二轴承座(29)，第二轴承座(29)中部与丝杠(13)顶端可转动连接，第二轴承座(29)顶端与顶板(21)底端连接。6.如权利要求5所述的一种高精度超声流量计，其特征在于，还包括固定架(30)和手拧螺钉(31)，固定架(30)底端与平台(18)顶端连接，手拧螺钉(31)螺杆与固定架(30)顶端螺纹连接。7.如权利要求6所述的一种高精度超声流量计，其特征在于，还包括两组加强筋(32)，两组加强筋(32)顶端分别与平台(18)底端连接，两组加强筋(32)右端分别与滑板(17)
