一种可伸缩的手持抛光装置.pdf

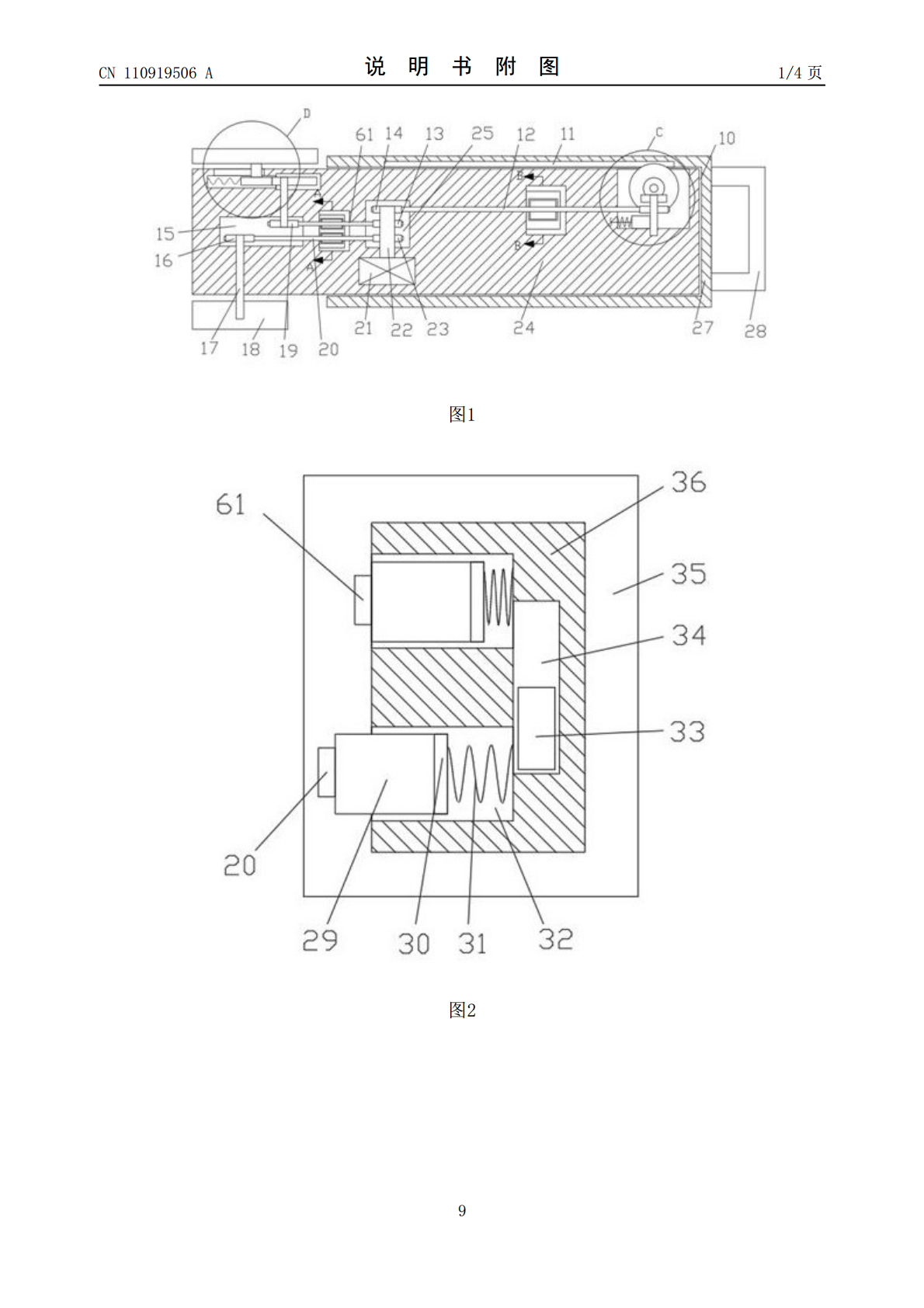

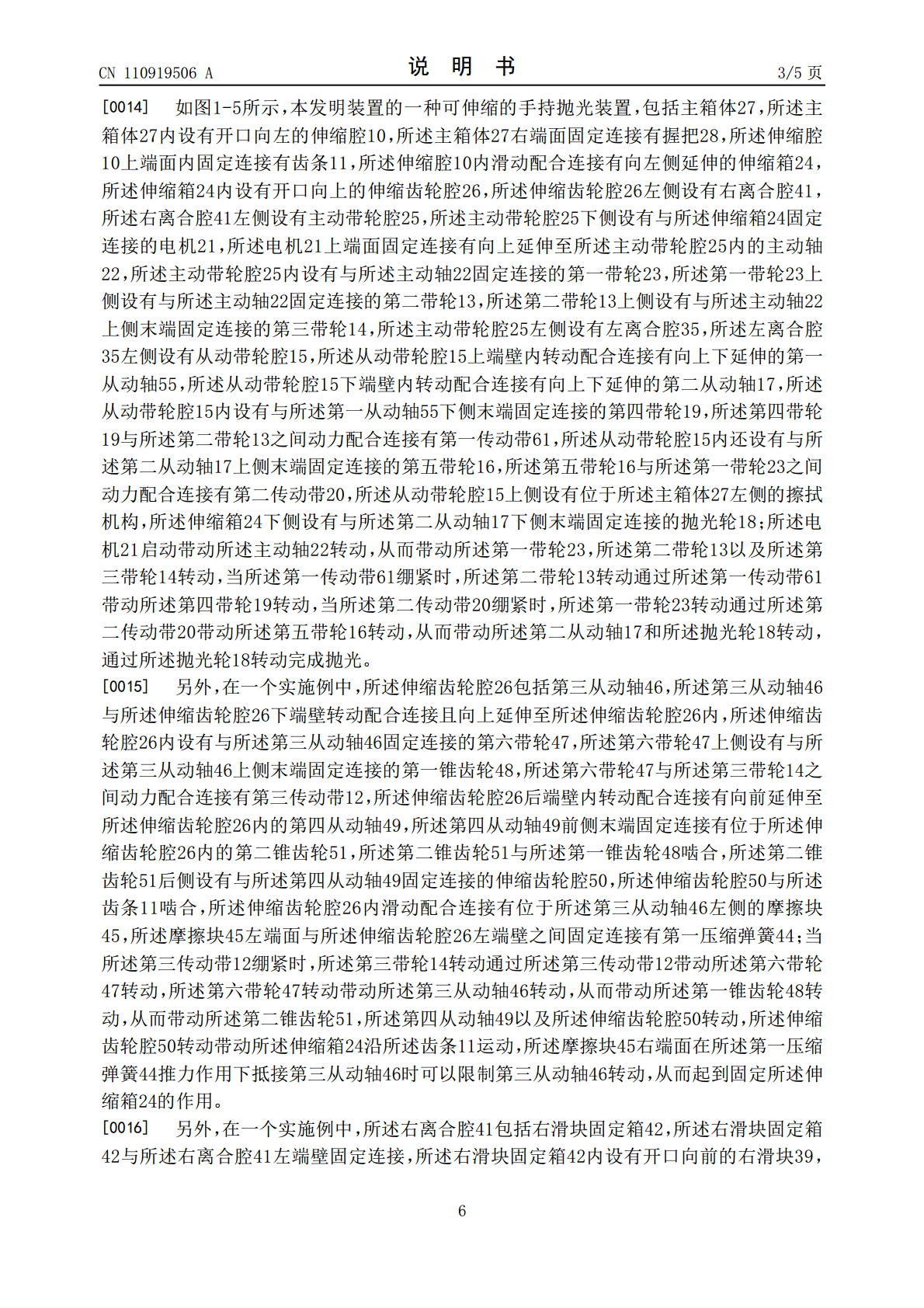

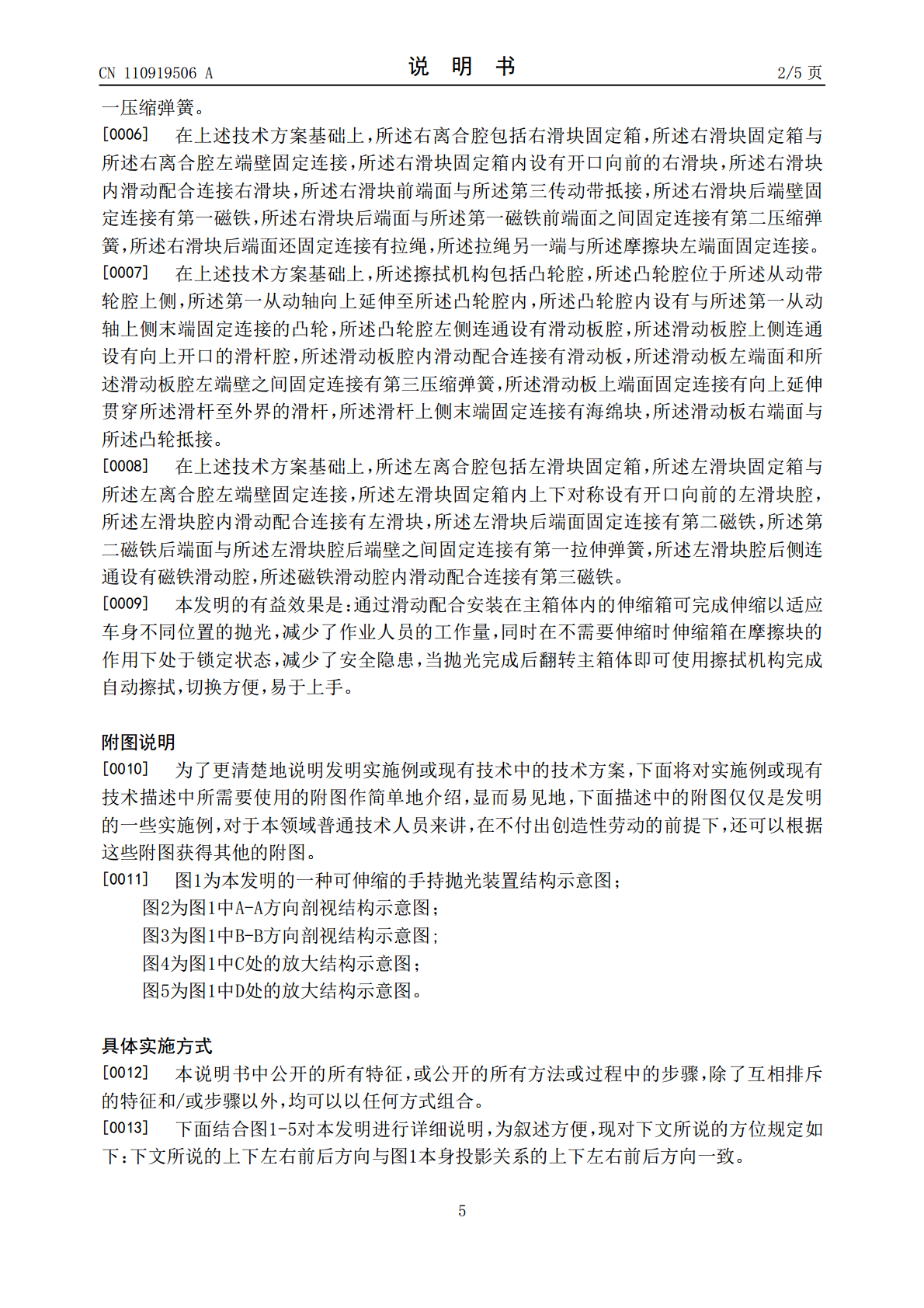

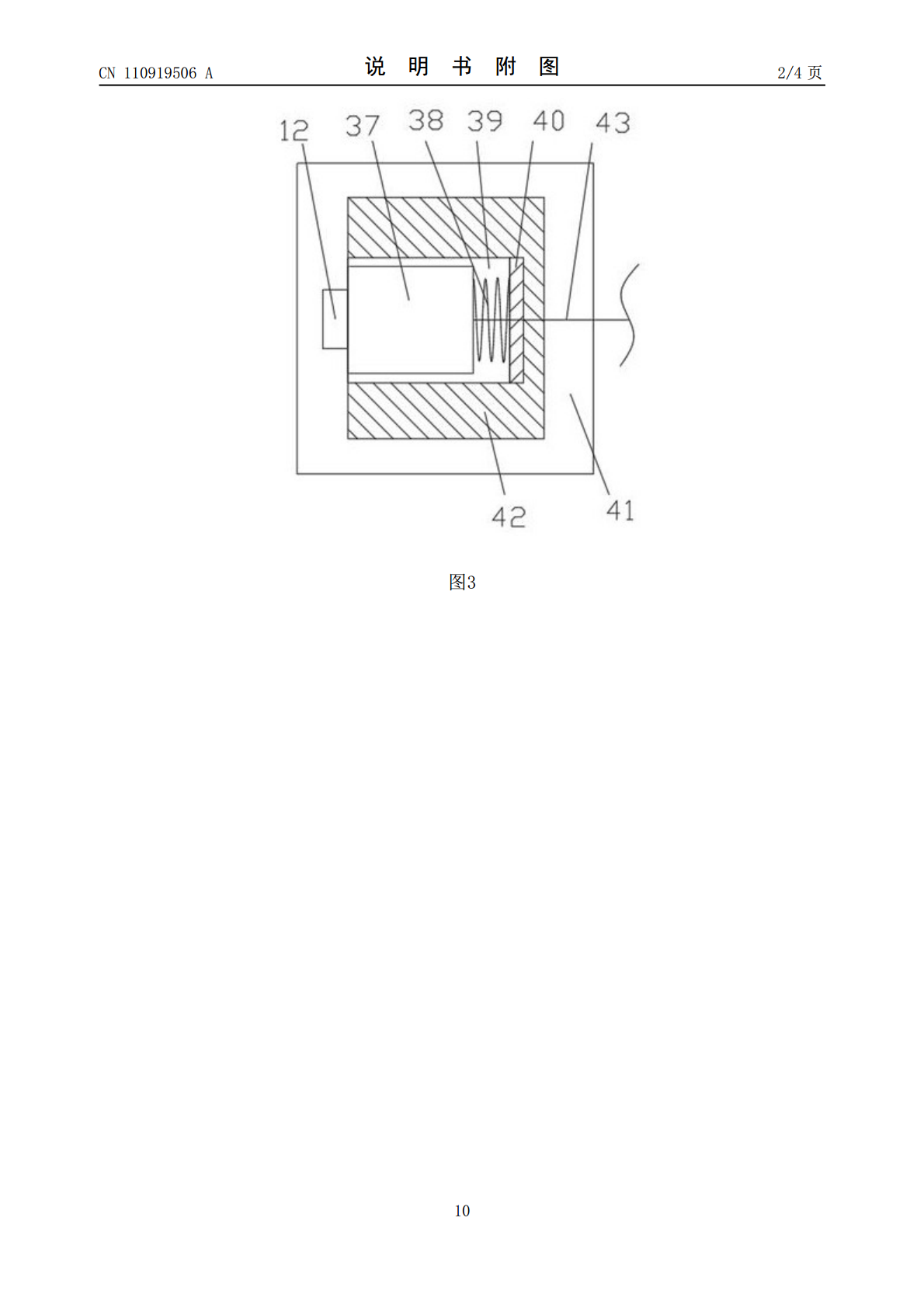

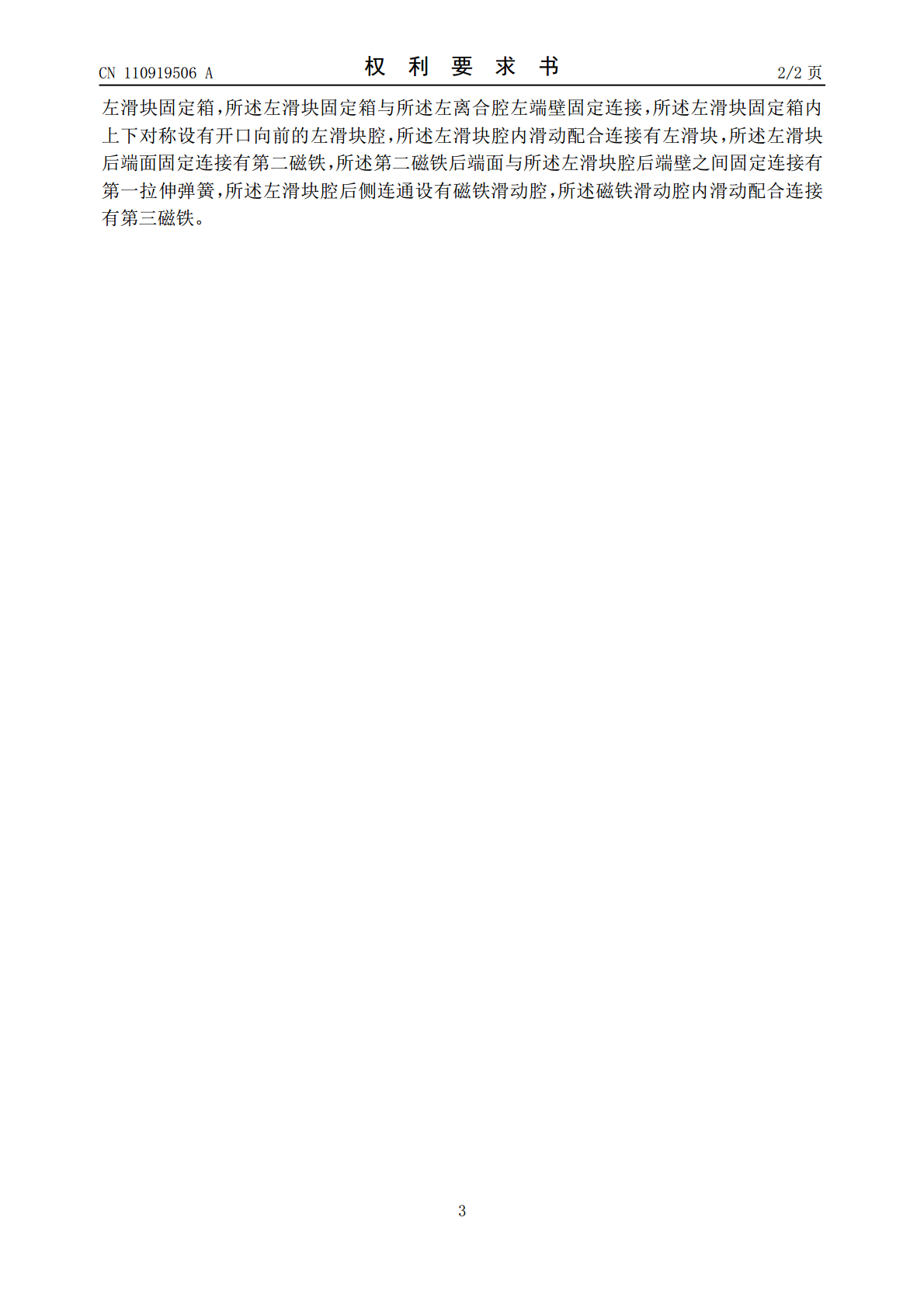

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110919506A(43)申请公布日2020.03.27(21)申请号202010015767.7(22)申请日2020.01.07(71)申请人浦江思洪机械科技有限公司地址322200浙江省金华市浦江县仙华街道廿亩山南区二排4号201室(72)发明人不公告发明人(51)Int.Cl.B24B23/02(2006.01)B24B41/02(2006.01)B24B41/04(2006.01)B24B47/12(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种可伸缩的手持抛光装置(57)摘要本发明公开了一种可伸缩的手持抛光装置；本装置包括主箱体，所述主箱体内设有开口向左的伸缩腔，所述主箱体右端面固定连接有握把，所述伸缩腔上端面内固定连接有齿条，所述伸缩腔内滑动配合连接有向左侧延伸的伸缩箱，所述伸缩箱内设有开口向上的伸缩齿轮腔，所述伸缩齿轮腔左侧设有右离合腔，所述右离合腔左侧设有主动带轮腔，通过滑动配合安装在主箱体内的伸缩箱可完成伸缩以适应车身不同位置的抛光，减少了作业人员的工作量，同时在不需要伸缩时伸缩箱在摩擦块的作用下处于锁定状态，减少了安全隐患，当抛光完成后翻转主箱体即可使用擦拭机构完成自动擦拭，切换方便，易于上手。CN110919506ACN110919506A权利要求书1/2页1.一种可伸缩的手持抛光装置，包括主箱体，其特征在于：所述主箱体内设有开口向左的伸缩腔，所述主箱体右端面固定连接有握把，所述伸缩腔上端面内固定连接有齿条，所述伸缩腔内滑动配合连接有向左侧延伸的伸缩箱，所述伸缩箱内设有开口向上的伸缩齿轮腔，所述伸缩齿轮腔左侧设有右离合腔，所述右离合腔左侧设有主动带轮腔，所述主动带轮腔下侧设有与所述伸缩箱固定连接的电机，所述电机上端面固定连接有向上延伸至所述主动带轮腔内的主动轴，所述主动带轮腔内设有与所述主动轴固定连接的第一带轮，所述第一带轮上侧设有与所述主动轴固定连接的第二带轮，所述第二带轮上侧设有与所述主动轴上侧末端固定连接的第三带轮，所述主动带轮腔左侧设有左离合腔，所述左离合腔左侧设有从动带轮腔，所述从动带轮腔上端壁内转动配合连接有向上下延伸的第一从动轴，所述从动带轮腔下端壁内转动配合连接有向上下延伸的第二从动轴，所述从动带轮腔内设有与所述第一从动轴下侧末端固定连接的第四带轮，所述第四带轮与所述第二带轮之间动力配合连接有第一传动带，所述从动带轮腔内还设有与所述第二从动轴上侧末端固定连接的第五带轮，所述第五带轮与所述第一带轮之间动力配合连接有第二传动带，所述从动带轮腔上侧设有位于所述主箱体左侧的擦拭机构，所述伸缩箱下侧设有与所述第二从动轴下侧末端固定连接的抛光轮。2.根据权利要求1所述的一种可伸缩的手持抛光装置，其特征在于：所述伸缩齿轮腔包括第三从动轴，所述第三从动轴与所述伸缩齿轮腔下端壁转动配合连接且向上延伸至所述伸缩齿轮腔内，所述伸缩齿轮腔内设有与所述第三从动轴固定连接的第六带轮，所述第六带轮上侧设有与所述第三从动轴上侧末端固定连接的第一锥齿轮，所述第六带轮与所述第三带轮之间动力配合连接有第三传动带，所述伸缩齿轮腔后端壁内转动配合连接有向前延伸至所述伸缩齿轮腔内的第四从动轴，所述第四从动轴前侧末端固定连接有位于所述伸缩齿轮腔内的第二锥齿轮，所述第二锥齿轮与所述第一锥齿轮啮合，所述第二锥齿轮后侧设有与所述第四从动轴固定连接的伸缩齿轮腔，所述伸缩齿轮腔与所述齿条啮合，所述伸缩齿轮腔内滑动配合连接有位于所述第三从动轴左侧的摩擦块，所述摩擦块左端面与所述伸缩齿轮腔左端壁之间固定连接有第一压缩弹簧。3.根据权利要求1所述的一种可伸缩的手持抛光装置，其特征在于：所述右离合腔包括右滑块固定箱，所述右滑块固定箱与所述右离合腔左端壁固定连接，所述右滑块固定箱内设有开口向前的右滑块，所述右滑块内滑动配合连接右滑块，所述右滑块前端面与所述第三传动带抵接，所述右滑块后端壁固定连接有第一磁铁，所述右滑块后端面与所述第一磁铁前端面之间固定连接有第二压缩弹簧，所述右滑块后端面还固定连接有拉绳，所述拉绳另一端与所述摩擦块左端面固定连接。4.根据权利要求1所述的一种可伸缩的手持抛光装置，其特征在于：所述擦拭机构包括凸轮腔，所述凸轮腔位于所述从动带轮腔上侧，所述第一从动轴向上延伸至所述凸轮腔内，所述凸轮腔内设有与所述第一从动轴上侧末端固定连接的凸轮，所述凸轮腔左侧连通设有滑动板腔，所述滑动板腔上侧连通设有向上开口的滑杆腔，所述滑动板腔内滑动配合连接有滑动板，所述滑动板左端面和所述滑动板腔左端壁之间固定连接有第三压缩弹簧，所述滑动板上端面固定连接有向上延伸贯穿所述滑杆至外界的滑杆，所述滑杆上侧末端固定连接有海绵块，所述滑动板右端面与所述凸轮抵接。5.
