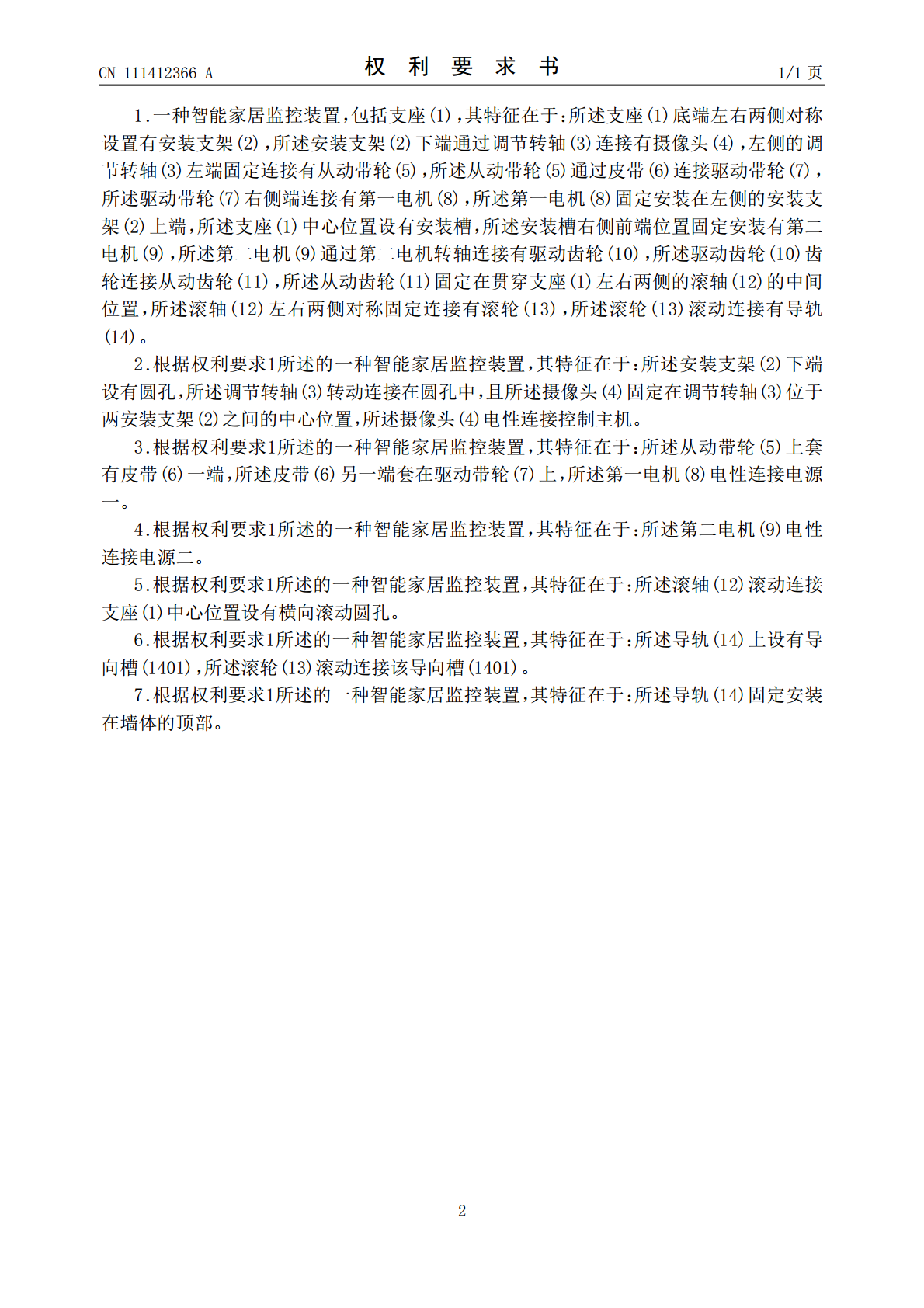

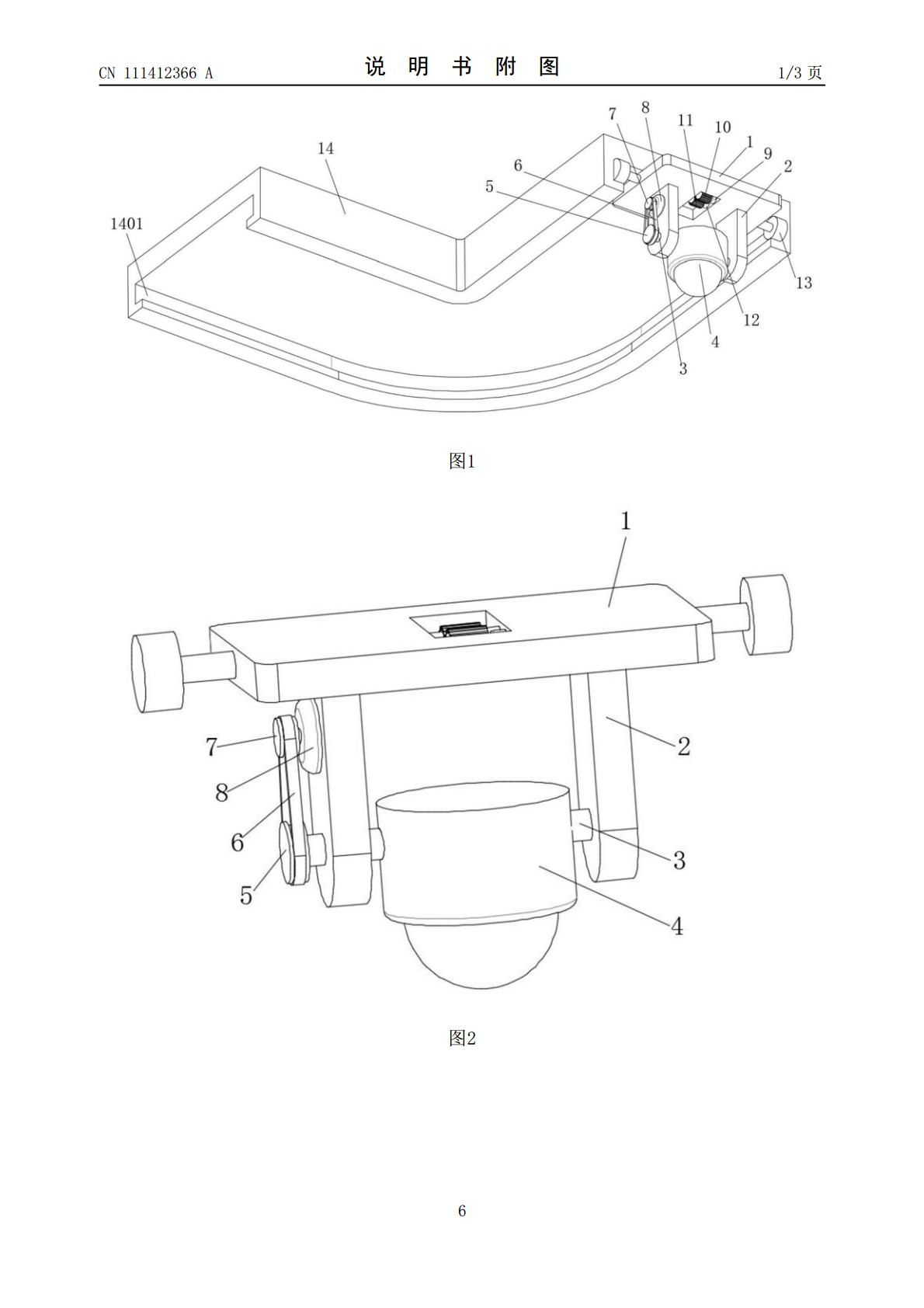

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111412366A(43)申请公布日2020.07.14(21)申请号201910007951.4(22)申请日2019.01.04(71)申请人远弘信息技术（上海）有限公司地址200233上海市徐汇区桂平路680号33幢307室(72)发明人唐进涛刘源(74)专利代理机构上海宏京知识产权代理事务所(普通合伙)31297代理人崔巍(51)Int.Cl.F16M11/42(2006.01)H04N7/18(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种智能家居监控装置(57)摘要本发明涉及智能家居监控设备领域，特别涉及一种智能家居监控装置，包括支座，支座底端左右两侧对称设置有安装支架，安装支架下端通过调节转轴连接有摄像头，左侧的调节转轴左端固定连接有从动带轮，从动带轮通过皮带连接驱动带轮，驱动带轮右侧端连接有第一电机，第一电机固定安装在左侧的安装支架上端，支座中心位置设有安装槽，安装槽右侧前端位置固定安装有第二电机，第二电机通过第二电机转轴连接有驱动齿轮，驱动齿轮齿轮连接从动齿轮，从动齿轮固定在贯穿支座左右两侧的滚轴的中间位置，滚轴左右两侧对称固定连接有滚轮，滚轮滚动连接有导轨，本发明提供了一种能够监控家庭大部分区域且监控效果好的装置。CN111412366ACN111412366A权利要求书1/1页1.一种智能家居监控装置，包括支座(1)，其特征在于：所述支座(1)底端左右两侧对称设置有安装支架(2)，所述安装支架(2)下端通过调节转轴(3)连接有摄像头(4)，左侧的调节转轴(3)左端固定连接有从动带轮(5)，所述从动带轮(5)通过皮带(6)连接驱动带轮(7)，所述驱动带轮(7)右侧端连接有第一电机(8)，所述第一电机(8)固定安装在左侧的安装支架(2)上端，所述支座(1)中心位置设有安装槽，所述安装槽右侧前端位置固定安装有第二电机(9)，所述第二电机(9)通过第二电机转轴连接有驱动齿轮(10)，所述驱动齿轮(10)齿轮连接从动齿轮(11)，所述从动齿轮(11)固定在贯穿支座(1)左右两侧的滚轴(12)的中间位置，所述滚轴(12)左右两侧对称固定连接有滚轮(13)，所述滚轮(13)滚动连接有导轨(14)。2.根据权利要求1所述的一种智能家居监控装置，其特征在于：所述安装支架(2)下端设有圆孔，所述调节转轴(3)转动连接在圆孔中，且所述摄像头(4)固定在调节转轴(3)位于两安装支架(2)之间的中心位置，所述摄像头(4)电性连接控制主机。3.根据权利要求1所述的一种智能家居监控装置，其特征在于：所述从动带轮(5)上套有皮带(6)一端，所述皮带(6)另一端套在驱动带轮(7)上，所述第一电机(8)电性连接电源一。4.根据权利要求1所述的一种智能家居监控装置，其特征在于：所述第二电机(9)电性连接电源二。5.根据权利要求1所述的一种智能家居监控装置，其特征在于：所述滚轴(12)滚动连接支座(1)中心位置设有横向滚动圆孔。6.根据权利要求1所述的一种智能家居监控装置，其特征在于：所述导轨(14)上设有导向槽(1401)，所述滚轮(13)滚动连接该导向槽(1401)。7.根据权利要求1所述的一种智能家居监控装置，其特征在于：所述导轨(14)固定安装在墙体的顶部。2CN111412366A说明书1/3页一种智能家居监控装置技术领域[0001]本发明涉及智能家居监控设备领域，特别涉及一种智能家居监控装置。背景技术[0002]智能摄像头是一款IOS平台的应用，可以远程监控家里实时动态，还可以捕捉家里门窗动态，如果有开动，会捕捉照片，可以通过手机端app来操控你的摄像机，使用便捷，将摄像头放置于室内，通过WiFi连接到手机客户端，客户可以通过手机监控到室内摄像头拍到各种实时情况。[0003]如中国专利申请号为CN201711180250.8公开的一种便于安装的智能摄像头，包括智能摄像头本体和安装座，智能摄像头本体的底部插接在安装座的表面，智能摄像头本体的底部固定连接有固定块，固定块通过复位弹簧与压力板一侧的表面固定连接，压力板的顶部固定连接在智能摄像头本体的下表面，安装座一侧的表面通过拉伸弹簧与限位板的一侧固定连接，限位板的一侧固定连接有插杆，插杆的一端依次穿过安装座和连接板并延伸至连接板的外部。本发明通过压力板和复位弹簧配合，结构简单，安装操作过程简便，从而达到便于工作人员安装智能摄像头本体，既省时又省力，再将插杆放开插入到卡槽的内部，有效的防止智能摄像头本体掉落。[0004]该装置并不能够很好的监控家庭的大部分区域，监控范围比较小效果并不是很理想。[0005]针对上述问题，本发明设计了一种智能家居监控装置。发明内容[0006]针对现有技术的不足
