一种漏斗式烟气灰尘过滤装置.pdf

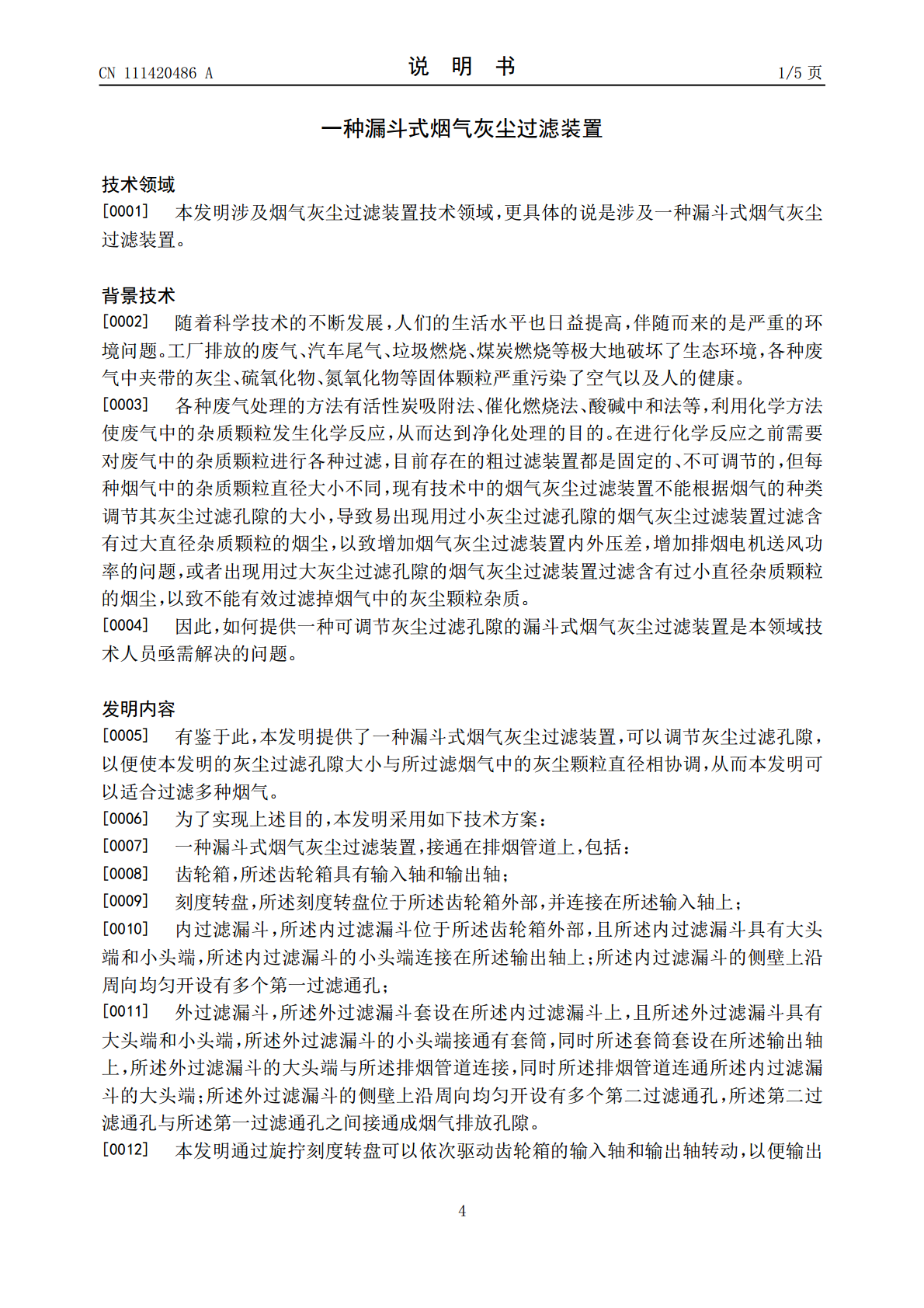

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111420486A(43)申请公布日2020.07.17(21)申请号202010332800.9(22)申请日2020.04.24(71)申请人青岛科技大学地址266061山东省青岛市崂山区松岭路99号(72)发明人张元利张江辉崔建波(74)专利代理机构北京慕达星云知识产权代理事务所(特殊普通合伙)11465代理人姜海荣(51)Int.Cl.B01D46/12(2006.01)B01D46/00(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种漏斗式烟气灰尘过滤装置(57)摘要本发明公开了一种漏斗式烟气灰尘过滤装置，接通在排烟管道上，刻度转盘位于齿轮箱外部，并连接在输入轴上；内过滤漏斗位于齿轮箱外部，内过滤漏斗的小头端连接在输出轴上；内过滤漏斗的侧壁上沿周向均匀开设有多个第一过滤通孔；外过滤漏斗套设在内过滤漏斗上，外过滤漏斗的小头端接通有套筒，同时套筒套设在输出轴上，外过滤漏斗的大头端与排烟管道连接，同时排烟管道连通内过滤漏斗的大头端；外过滤漏斗的侧壁上沿周向均匀开设有多个第二过滤通孔，第二过滤通孔与第一过滤通孔之间接通成烟气排放孔隙。本发明公开了一种漏斗式烟气灰尘过滤装置，可以调节灰尘过滤孔隙，从而本发明可以适合过滤多种烟气。CN111420486ACN111420486A权利要求书1/2页1.一种漏斗式烟气灰尘过滤装置，接通在排烟管道(101)上，其特征在于，包括：齿轮箱(1)，所述齿轮箱(1)具有输入轴(11)和输出轴(12)；刻度转盘(2)，所述刻度转盘(2)位于所述齿轮箱(1)外部，并连接在所述输入轴(11)上；内过滤漏斗(3)，所述内过滤漏斗(3)位于所述齿轮箱(1)外部，且所述内过滤漏斗(3)具有大头端和小头端，所述内过滤漏斗(3)的小头端连接在所述输出轴(12)上；所述内过滤漏斗(3)的侧壁上沿周向均匀开设有多个第一过滤通孔(31)；外过滤漏斗(4)，所述外过滤漏斗(4)套设在所述内过滤漏斗(3)上，且所述外过滤漏斗(4)具有大头端和小头端，所述外过滤漏斗(4)的小头端接通有套筒(5)，同时所述套筒(5)套设在所述输出轴(12)上，所述外过滤漏斗(4)的大头端与所述排烟管道(101)连接，同时所述排烟管道(101)连通所述内过滤漏斗(3)的大头端；所述外过滤漏斗(4)的侧壁上沿周向均匀开设有多个第二过滤通孔(41)，所述第二过滤通孔(41)与所述第一过滤通孔(31)之间接通成烟气排放孔隙(6)。2.根据权利要求1所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述齿轮箱(1)包括：箱体(10)；所述输入轴(11)，所述输入轴(11)的一端穿过所述箱体(10)的箱壁与所述刻度转盘(2)固定连接，并且所述输入轴(11)通过轴承与所述箱体(10)的箱壁转动连接；第一圆柱齿轮(13)，所述第一圆柱齿轮(13)位于所述箱体(10)中，并固定在所述输入轴(11)的另一端；所述输出轴(12)，所述输出轴(12)的一端穿过所述箱体(10)的箱壁固定连接所述内过滤漏斗(3)的小头端，并且所述输出轴(12)通过轴承与所述箱体(10)的箱壁转动连接；第二圆柱齿轮(14)，所述第二圆柱齿轮(14)位于所述箱体(10)中，并固定在所述输出轴(12)的另一端，同时所述第二圆柱齿轮(14)与所述第一圆柱齿轮(13)啮合。3.根据权利要求2所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述第一圆柱齿轮(13)的分度圆直径小于所述第二圆柱齿轮(14)的分度圆直径。4.根据权利要求1所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述外过滤漏斗(4)的大口端接通有圆柱筒(42)，且所述圆柱筒(42)的一端与所述外过滤漏斗(4)的大口端固定连接，另一端与所述排烟管道(101)可拆卸连接。5.根据权利要求4所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述圆柱筒(42)与所述排烟管道(101)通过螺纹(102)连接。6.根据权利要求1所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述内过滤漏斗(3)中堆放有多个球状体(301)，同时所述内过滤漏斗(3)的大口端可拆卸连接有网板(302)，所述网板(302)封闭所述内过滤漏斗(3)的大口端。7.根据权利要求6所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述球状体(301)为不锈钢球、陶瓷球或PVC硬质塑料球。8.根据权利要求6所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述球状体(301)的直径为0.5-3cm。9.根据权利要求1所述的一种漏斗式烟气灰尘过滤装置，其特征在于，所述内过滤漏斗2CN111420486A权利要求书2/2页(3)与所述外过滤漏斗(4)之间，以及所述套筒(5)与所述输出轴(12)
