一种防坠升降脚手架.pdf

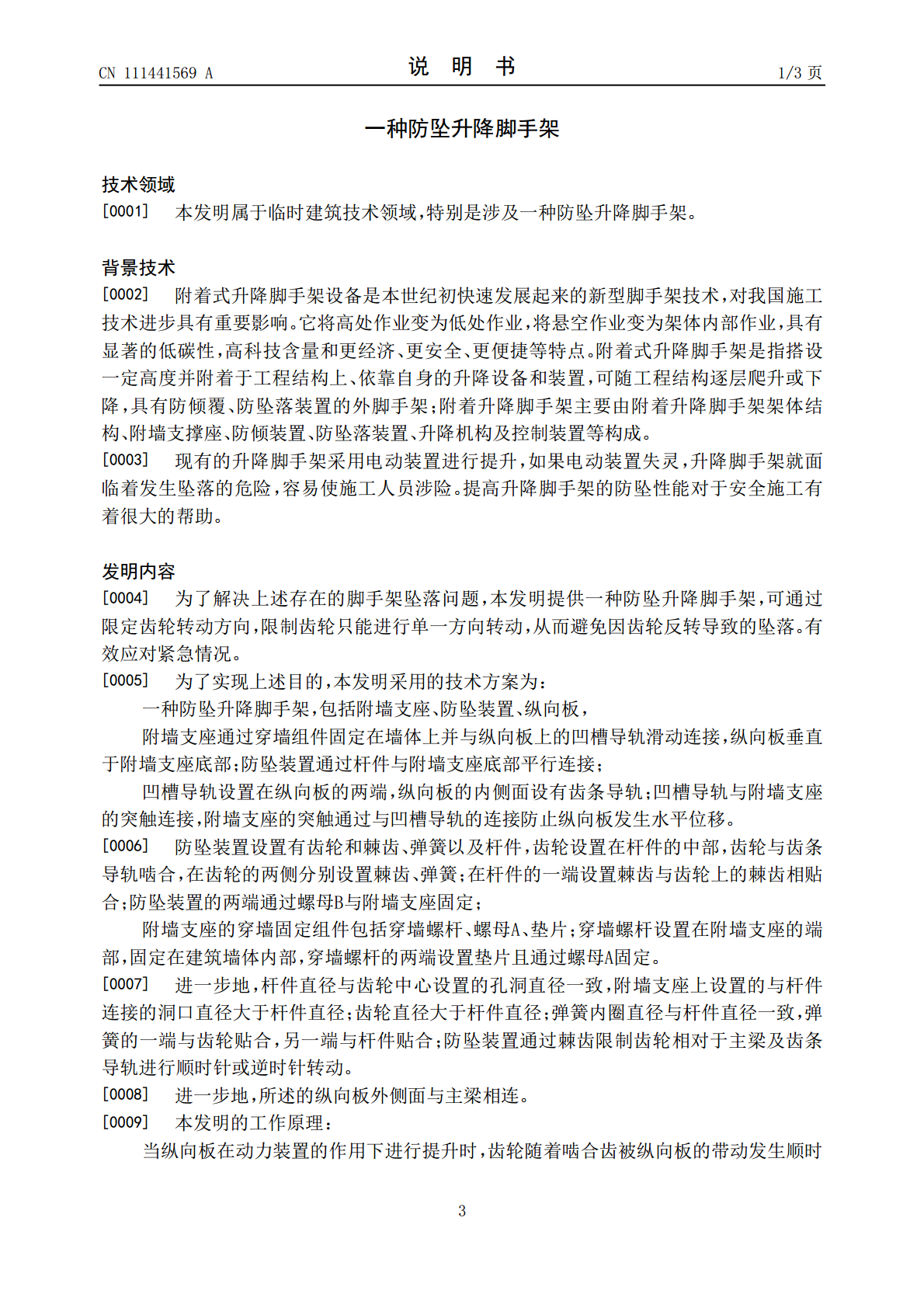

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111441569A(43)申请公布日2020.07.24(21)申请号202010223226.3E04G5/04(2006.01)(22)申请日2020.03.26E04G3/28(2006.01)(71)申请人张延年地址110075辽宁省沈阳市沈河区沈水路608号(72)发明人秦桂娟王铁源张延年闫明程于洋李志军陈志燕杜松岩董宁李琦琦陈昊刘柏男张文洁崔长青王亭张于于康楠(74)专利代理机构沈阳之华益专利事务所有限公司21218代理人刘凤桐(51)Int.Cl.E04G5/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种防坠升降脚手架(57)摘要本发明提供了一种防坠升降脚手架，属于临时建筑技术领域，附墙支座通过穿墙组件固定在墙体上并与纵向板上的凹槽导轨滑动连接，纵向板垂直于附墙支座底部；防坠装置通过杆件与附墙支座底部平行连接；凹槽导轨设置在纵向板的两端，纵向板的内侧面设有齿条导轨；凹槽导轨与附墙支座的突触连接；附墙支座的穿墙固定组件包括穿墙螺杆、螺母A、垫片；穿墙螺杆设置在附墙支座的端部，固定在建筑墙体内部，穿墙螺杆的两端设置垫片且通过螺母A固定；本发明通过采用防坠装置，限制齿轮只能进行单一方向转动，从而避免因齿轮反转导致的坠落现象。防坠装置可以通过微调实现和齿条导轨的啮合。本发明安装方便，可反复使用。CN111441569ACN111441569A权利要求书1/1页1.一种防坠升降脚手架，包括附墙支座（1）、防坠装置（2）、纵向板（3），其特征在于：附墙支座（1）通过穿墙组件固定在墙体上并与纵向板（3）上的凹槽导轨（3-1）滑动连接，纵向板（3）垂直于附墙支座（1）底部；防坠装置（2）通过杆件（2-4）与附墙支座（1）底部平行连接；凹槽导轨（3-1）设置在纵向板（3）的两端，纵向板（3）的内侧面设有齿条导轨（3-2）；凹槽导轨（3-1）与附墙支座的突触（1-4）连接，附墙支座的突触（1-4）通过与凹槽导轨（3-1）的连接防止纵向板（3）发生水平位移；防坠装置（2）设置有齿轮（2-1）和棘齿（2-2）、弹簧（2-3）以及杆件（2-4），齿轮（2-1）设置在杆件（2-4）的中部，齿轮（2-1）与齿条导轨（3-2）啮合，在齿轮（2-1）的两侧分别设置棘齿（2-2）、弹簧（2-3）；在杆件（2-4）的一端设置棘齿（2-2）与齿轮（2-1）上的棘齿（2-2）相贴合；防坠装置（2）的两端通过螺母B（2-5）与附墙支座（1）固定；附墙支座（1）的穿墙固定组件包括穿墙螺杆（1-1）、螺母A（1-2）、垫片（1-3）；穿墙螺杆（1-1）设置在附墙支座（1）的端部，固定在建筑墙体内部，穿墙螺杆（1-1）的两端设置垫片（1-3）且通过螺母A（1-2）固定。2.根据权利要求1所述的防坠升降脚手架，其特征在于：杆件（2-4）直径与齿轮（2-1）中心设置的孔洞直径一致，附墙支座（1）上设置的与杆件（2-4）连接的洞口直径大于杆件（2-4）直径；齿轮（2-1）直径大于杆件（2-4）直径；弹簧（2-3）内圈直径与杆件（2-4）直径一致，弹簧（2-3）的一端与齿轮（2-1）贴合，另一端与杆件（2-4）贴合；防坠装置（2）通过棘齿（2-2）限制齿轮（2-1）相对于主梁（4）及齿条导轨（3）进行顺时针或逆时针转动。3.根据权利要求1所述的防坠升降脚手架，其特征在于：所述的纵向板（3）外侧面与主梁（4）相连。2CN111441569A说明书1/3页一种防坠升降脚手架技术领域[0001]本发明属于临时建筑技术领域，特别是涉及一种防坠升降脚手架。背景技术[0002]附着式升降脚手架设备是本世纪初快速发展起来的新型脚手架技术，对我国施工技术进步具有重要影响。它将高处作业变为低处作业，将悬空作业变为架体内部作业，具有显著的低碳性，高科技含量和更经济、更安全、更便捷等特点。附着式升降脚手架是指搭设一定高度并附着于工程结构上、依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手架主要由附着升降脚手架架体结构、附墙支撑座、防倾装置、防坠落装置、升降机构及控制装置等构成。[0003]现有的升降脚手架采用电动装置进行提升，如果电动装置失灵，升降脚手架就面临着发生坠落的危险，容易使施工人员涉险。提高升降脚手架的防坠性能对于安全施工有着很大的帮助。发明内容[0004]为了解决上述存在的脚手架坠落问题，本发明提供一种防坠升降脚手架，可通过限定齿轮转动方向，限制齿轮只能进行单一方向转动，从而避免因齿轮反转导致的坠落。有效应对紧急情况。[0005]为了实现上述目的，本发明采用的技术方案为：一种防坠升降脚手架，包括附墙支座、防坠装置、纵向板，
