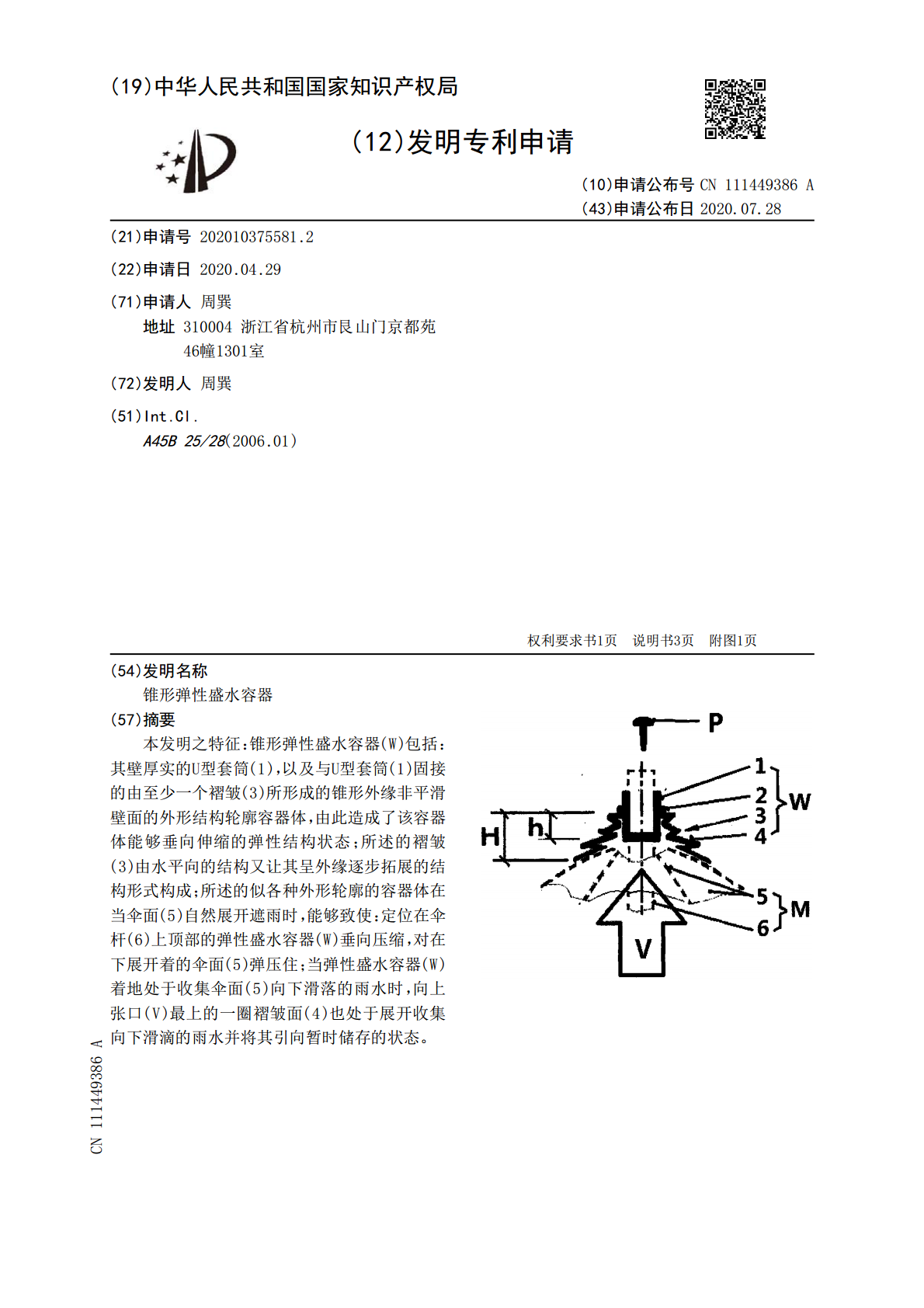

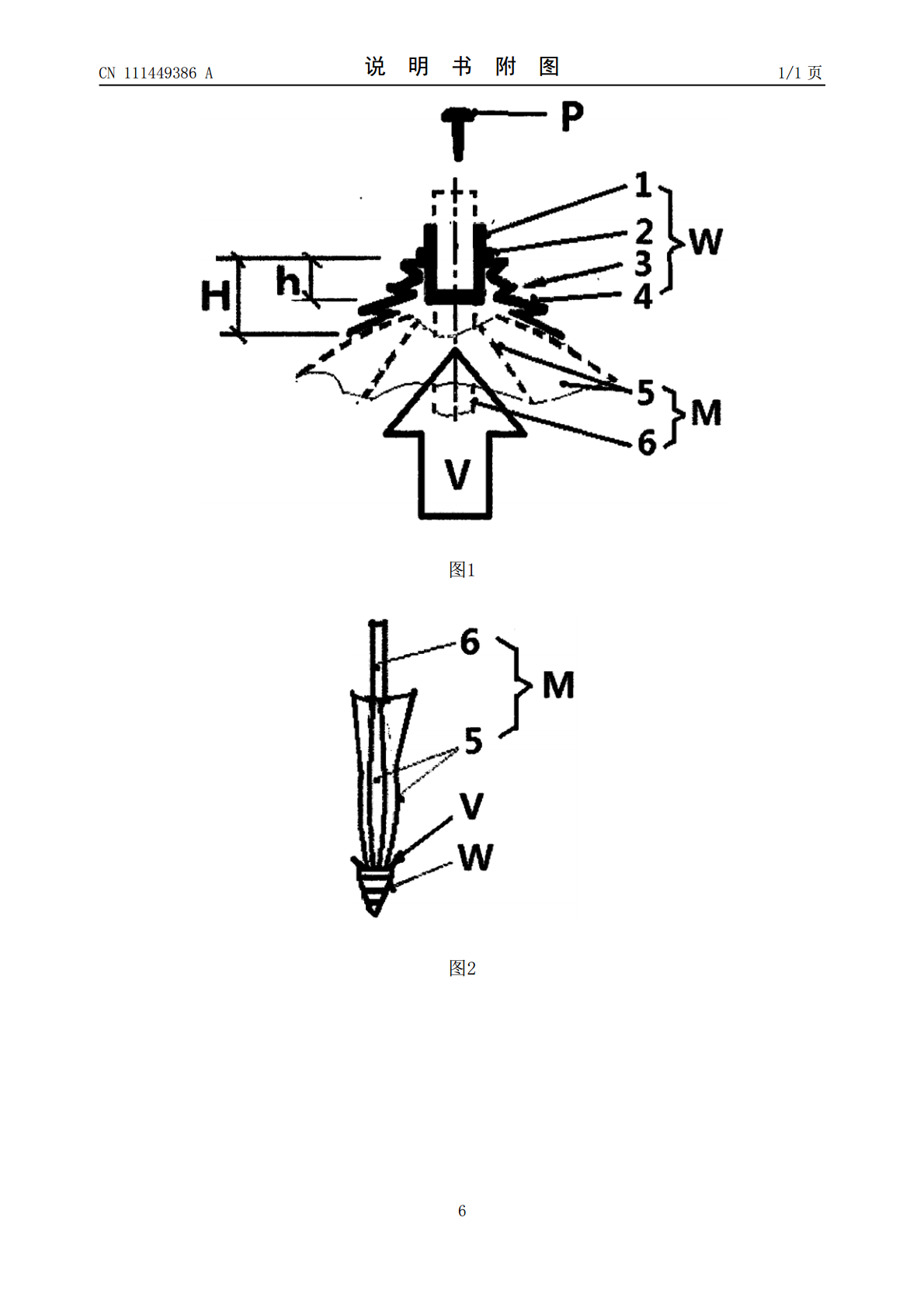

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111449386A(43)申请公布日2020.07.28(21)申请号202010375581.2(22)申请日2020.04.29(71)申请人周巽地址310004浙江省杭州市艮山门京都苑46幢1301室(72)发明人周巽(51)Int.Cl.A45B25/28(2006.01)权利要求书1页说明书3页附图1页(54)发明名称锥形弹性盛水容器(57)摘要本发明之特征：锥形弹性盛水容器(W)包括：其壁厚实的U型套筒(1)，以及与U型套筒(1)固接的由至少一个褶皱(3)所形成的锥形外缘非平滑壁面的外形结构轮廓容器体，由此造成了该容器体能够垂向伸缩的弹性结构状态；所述的褶皱(3)由水平向的结构又让其呈外缘逐步拓展的结构形式构成；所述的似各种外形轮廓的容器体在当伞面(5)自然展开遮雨时，能够致使：定位在伞杆(6)上顶部的弹性盛水容器(W)垂向压缩，对在下展开着的伞面(5)弹压住；当弹性盛水容器(W)着地处于收集伞面(5)向下滑落的雨水时，向上张口(V)最上的一圈褶皱面(4)也处于展开收集向下滑滴的雨水并将其引向暂时储存的状态。CN111449386ACN111449386A权利要求书1/1页1.一种锥形弹性盛水容器，其特征在于：弹性盛水容器(W)的结构包括：其壁厚实的U型套筒(1)，以及通过衔接套环(2)与U型套筒(1)固接的由至少一个褶皱(3)所形成的包括似锥形轮廓的外缘非平滑壁面的外形容器体，由此造成了该容器体能够垂向伸缩的弹性结构状态；所述的褶皱(3)由水平向的结构又让其呈外缘逐步拓展的结构形式构成；所述的容器体，其能够垂直伸缩的结构在自然展开时的高度(H)大于伸入到弹性盛水容器(W)内部的U型套筒(1)部分的深度(h)，并以此能够致使：当不使用弹性盛水容器(W)时，但是却让雨伞(M)中位于伞杆(6)上顶部的伞面(5)被撑开用于遮雨时，将会迫使定位在伞杆(6)上顶部的弹性盛水容器(W)垂向压缩，并让在上的弹性盛水容器(W)很自然地将在下展开着的伞面(5)给牢牢地弹压住；所述的弹性盛水容器(W)当它着地位于下方收集雨水使用时，临近向上张口的由褶皱面(4)所形成的一圈水平仰视线与对应的构成雨伞(M)的伞面(5)在松散收拢后由所有的伞面(5)垂向外褶皱部位所形成的一圈等高度的轮廓位置均处于相互的接触状态，以此确保：从在下的喇叭形对外或向上张口(V)中就能够收集到全部的由伞面(5)上往下滑滴下来的雨水并予以暂时储存在弹性盛水容器(W)内；所述的似锥形轮廓的外缘非平滑壁面的外形容器体，在这里包括其极限状态的似垂直筒形轮廓的外缘非平滑壁面的外形容器体的形状，此时的衔接套环(2)将会拓展扩大成为该垂直筒形的底面。2.一种根据权利要求1所述的锥形弹性盛水容器安装在雨伞上的方法：弹性盛水容器(W)倒扣在展开的伞面(5)顶部时，确保它对该伞面(5)具有弹性压力的前提下的衔接安装方法有两种：(一)首先，截去构成弹性盛水容器(W)的U型套筒(1)端部的封口，将构成雨伞(M)的伞杆(6)的上顶部段穿越上述的U型套筒(1)，并通过黏胶或/和横向钉嵌入的钉子将该前述两者的接触部位实施牢固定位；或者：(二)首先，在构成弹性盛水容器(W)的U型套筒(1)封口底面对准构成雨伞(M)的伞杆(6)的上顶部，通过螺钉(P)以穿越该U型套筒(1)封口底面的方式再与该伞杆(6)的上顶部拧紧实施牢固定位。3.一种根据权利要求1所述的锥形弹性盛水容器配用雨伞时的使用方法，其特征在于：(一)首先，松散地收拢伞面(5)；(二)然后，将位于该伞面(5)顶部的设置有弹性盛水容器(W)的雨伞倒置放置，让附着在伞面(5)上的雨水缓缓地滑滴流入着地放置的弹性盛水容器(W)内并暂时予以存放。4.一种根据权利要求1所述的锥形弹性盛水容器作为配用雨伞的专用部件而独立存在的最基本的纯结构形式，其特征在于，它至少包括：其壁厚实的U型套筒(1)，以及与U型套筒(1)固接的由至少一个褶皱(3)所形成的非平滑壁面的外形结构轮廓容器体。2CN111449386A说明书1/3页锥形弹性盛水容器技术领域[0001]本发明涉及一种设置在雨伞顶部的锥形弹性盛水容器及其使用方法。背景技术[0002]目前的雨伞，在遮雨使用之后，一旦放置时，其伞面上的雨水将会缓缓地往下滑滴下来，若没有专用的收集该滑滴下来雨水容器或地方位置，如何处理该滑滴下来雨水，将是一件非常令人烦恼的事宜。发明内容[0003]本发明的之目的，就是为了解决上述“令人烦恼”的事宜。[0004]本发明本发明的关键在于：力争让雨伞的本身通过增设相当简易且又根本不会丝毫影响雨伞使用功能的附加收集雨水装置及其使用方法，来协助解决上述“令人烦恼”的事宜。——前提是：不能影响雨伞在遮雨时的
