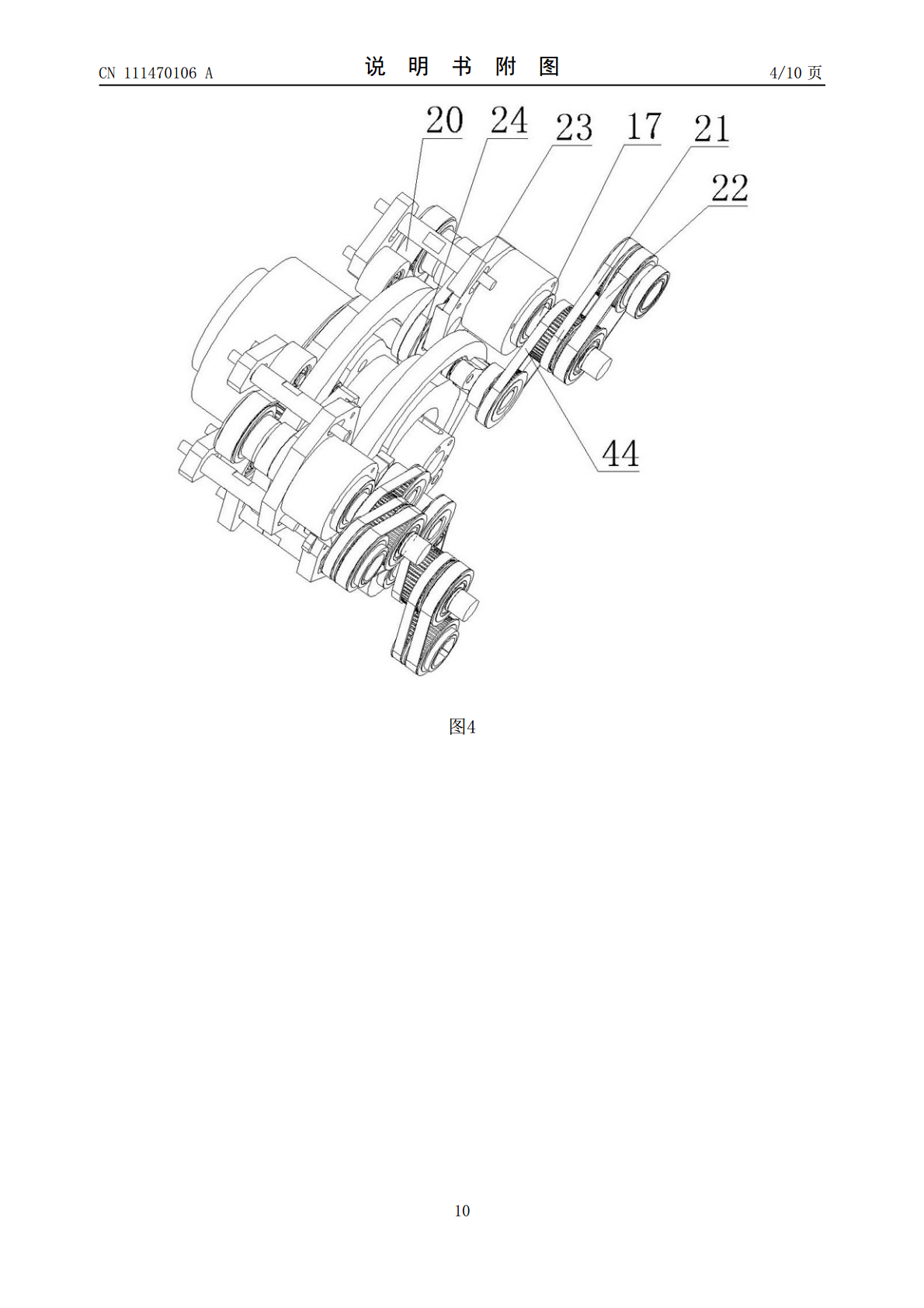

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111470106A(43)申请公布日2020.07.31(21)申请号202010371733.1(22)申请日2020.05.06(71)申请人浙江瑞安华联药机科技有限公司地址325200浙江省温州市瑞安市经济开发区飞云新区二路(72)发明人袁晓磊徐贤芳卢秀忠(74)专利代理机构杭州斯可睿专利事务所有限公司33241代理人林元良(51)Int.Cl.B65B43/18(2006.01)B65B43/30(2006.01)权利要求书1页说明书4页附图10页(54)发明名称包装盒的吸盒开盒机构(57)摘要本发明公开了一种包装盒的吸盒开盒机构，其主要特征在于转动盘上等分地设有第一转轴，第一转轴相应地配置第二转轴，第二转轴上活动连接有摇臂，摇臂上安装第三转轴，第二转轴和第三转轴上分别套装有套筒，第二转轴上的同步轮可绕着大同步轮公转的同时自转，第二套筒上的同步轮可绕着第二转轴上的同步轮公转的同时自转，第三转轴上的同步轮可绕着第二套筒上的同步轮公转的同时自转，第三转轴上的安装架上设置有吸嘴和摆杆。本发明能够将放置在储盒框内的扁平纸盒吸取，转动后，被另一个吸嘴再行吸取，进行开盒，最后通过摆杆的摆动，将开盒后包装盒摆正，而落入到传送带上，便于物品推料送入进行包装，具有结构科学，工作稳定的特点。CN111470106ACN111470106A权利要求书1/1页1.一种包装盒的吸盒开盒机构，包括机架（1）、动力轴（41）、转动盘（6）、储盒框（2），所述动力轴（41）安装在所述机架（1）上，所述转动盘（6）安装在动力轴（41）上，其特征在于所述动力轴（41）上套装有固定不动的第一轨道盘（4）和第二轨道盘（15），并在动力轴（41）上套装有固定不动的大同步轮（30），所述第一轨道盘（14）和第二轨道盘（15）上均设有凸轮槽（40），所述转动盘（6）上等分地设有第一转轴（7），所述第一转轴（7）相应地配置有第二转轴（8），所述第二转轴（8）上套装有第一套筒（17），所述第一转轴（7）上固定有第一同步轮（12），所述第二转轴（8）的一端固定有第二同步轮（31），在所述第一套筒（17）的两端分别固定有第三同步轮（42）、第四同步轮（28），且在第一套筒上套装有第五同步轮（43），所述第二转轴（8）上的第二同步轮（31）通过第一同步带（20）与所述大同步轮（30）传动连接，所述第一同步轮（12）与第五同步轮（43）通过第二同步带（44）传动连接，所述第一转轴（7）固定连接在第一摆臂（13）的一端，所述第一摆臂（13）的另一端置于所述第一轨道盘（14）的凸轮槽（40）中，所述第一套筒（17）上设置有支撑臂（23），所述支撑臂（23）上安装有第六同步轮（24），所述第六同步轮（24）与第四同步轮（28）通过第三同步带（29）传动连接，所述第六同步轮（24）的轮轴固定连接第二摆臂（25），所述第二摆臂（25）置于所述第二轨道盘（15）的凸轮槽（40）中，所述第二转轴（8）上连接有第一摇臂（39），所述第一摇臂（39）上设置有第三转轴（9），所述第三转轴（9）上套装有第二套筒（32），所述第三转轴（9）的一端固定有第七同步轮（18），所述第二套筒（32）上固定有第八同步轮（19），所述第七同步轮（18）通过第四同步带（21）与第五同步轮（43）传动连接，所述第八同步轮（19）与第三同步轮（42）通过第五同步带（22）传动连接，所述第三转轴（9）的端部连接有安装架（10），所述安装架（10）上安装有第一吸嘴（45），并在安装架（10）上第九同步轮（35），所述第九同步轮（35）的轮轴上固定有第二摇臂（33），所述第二摇臂（33）与所述第二套筒（32）连接，所述安装架（10）上安装有摆杆（34），所述摆杆（34）的摆轴（36）上固定有第十同步轮（37），所述第九同步轮（35）与第十八同步轮（37）通过第六同步带（38）传动连接，并在机架（1）上安装有第二吸嘴（5）。2.根据权利要求1所述包装盒的吸盒开盒机构，其特征在于所述机架（1）上安装有包装盒传送带（3），所述包装盒传送带（3）上设有若干限位杆（4），所述每两根限位杆（4）之间的距离与所述包装盒（11）的规格适配。3.根据权利要求1所述包装盒的吸盒开盒机构，其特征在于所述第一轨道盘（14）的凸轮槽（40）为三叶梅花状的封闭槽，所述第二轨道盘（15）的凸轮槽为“❤”形封闭槽，所述第一转轴（7）在所述转动盘（6）的圆周上进行三等分设置。2CN111470106A说明书1/4页包装盒的吸盒开盒机构技术领域[0001]本发明涉及一种包装机械，具体涉及的是对包装盒进行吸盒并进行开盒的机构。背景技术[0002]常见的装盒机，其开盒部分是开盒吸盘直
