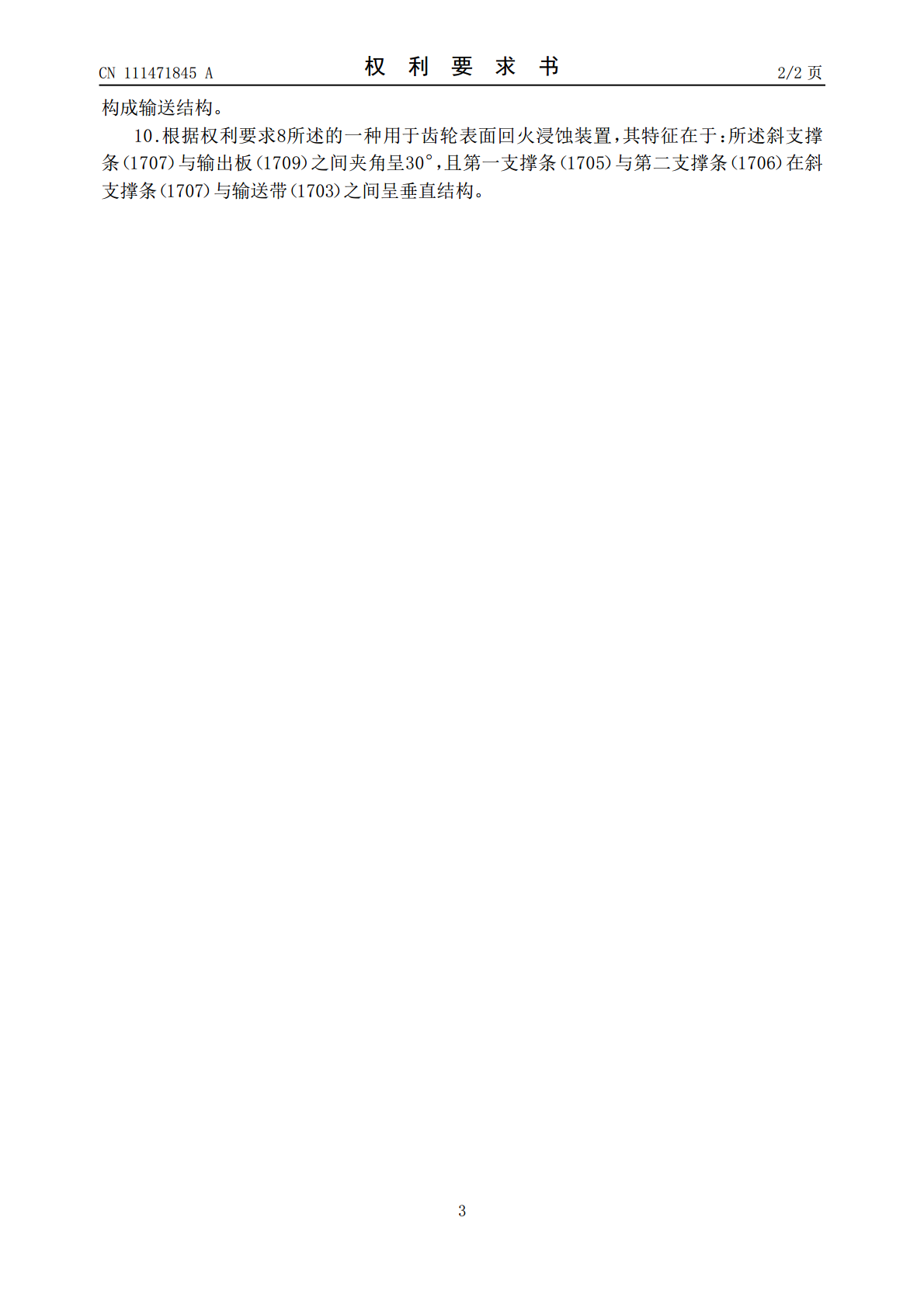

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111471845A(43)申请公布日2020.07.31(21)申请号202010325062.5(22)申请日2020.04.23(71)申请人东莞市史雷帝三维数控科技有限公司地址523808广东省东莞市松山湖高新技术产业开发区大学路9号瑞鹰国际科技创新园8号楼2楼205室(72)发明人黄红梅石宏孙锦民(51)Int.Cl.C21D9/32(2006.01)C21D1/18(2006.01)C23F1/08(2006.01)B65G49/04(2006.01)B65G63/00(2006.01)F21V33/00(2006.01)F21V23/00(2015.01)权利要求书2页说明书4页附图3页(54)发明名称一种用于齿轮表面回火浸蚀装置(57)摘要本发明公开了一种用于齿轮表面回火浸蚀装置，具体机架、煅烧箱、浸蚀装置和输送装置，所述机架的内底部设置有支撑柱，所述承重板与支撑柱之间固定有螺栓，所述煅烧箱的外壁和底部安装有加热管，所述加热管的一侧设置有第一放料口，所述机架的内顶部设置有滑轨，所述滑块的顶部连接有电机，所述升降杆的底端设置有夹子，所述机架的内部设置有浸蚀装置，所述浸蚀装置与输送装置的下方设置有支撑板，该一种用于齿轮表面回火浸蚀装置，通过煅烧箱底部和两侧的加热管设置，能够对齿轮进行煅烧，可以通过感应器进行感应是否需要继续煅烧,通过左侧两个射灯与第一蓄电池通过导线电性连接，射灯照射的光可以使夹子快速找到齿轮进行夹持。CN111471845ACN111471845A权利要求书1/2页1.一种用于齿轮表面回火浸蚀装置，包括机架（1）、煅烧箱（4）、浸蚀装置（16）和输送装置（17），其特征在于：所述机架（1）的内底部设置有支撑柱（2），且支撑柱（2）的顶端安装有承重板（3），所述承重板（3）与支撑柱（2）之间固定有螺栓（19），且承重板（3）的上方设置有煅烧箱（4），所述煅烧箱（4）的外壁和底部安装有加热管（5），且加热管（5）的底部设置有感应器（10），所述加热管（5）的一侧设置有第一放料口（6），且第一放料口（6）内部插接有第一加料盖（7），所述加热管（5）的另一侧设置有第二放料口（8），且第二放料口（8）的内部插接有第二加料盖（9），所述机架（1）的内顶部设置有滑轨（11），且滑轨（11）的内部连接有滑块（13），所述滑块（13）的顶部连接有电机（12），且滑块（13）底部连接有升降杆（14），所述升降杆（14）的底端设置有夹子（15），所述机架（1）的内部设置有浸蚀装置（16），且浸蚀装置（16）的右侧安装有输送装置（17），所述浸蚀装置（16）与输送装置（17）的下方设置有支撑板（18）。2.根据权利要求1所述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述承重板（3）与支撑柱（2）之间为螺栓（19）连接，且承重板（3）通过螺栓（19）与支撑柱（2）构成可拆卸结构。3.根据权利要求1所述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述滑轨（11）与滑块（13）之间为活动连接，且滑块（13）通过电机（12）与滑轨（11）构成滑动结构。4.根据权利要求1所述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述浸蚀装置（16）包括浸蚀筒（1601）、隔板（1602）、绝缘板（1603）和调控装置（1604），且浸蚀筒（1601）的两侧设置有隔板（1602），所述浸蚀筒（1601）的底部安装有绝缘板（1603），且绝缘板（1603）的下方安装有调控装置（1604）。5.根据权利要求X所述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述调控装置（1604）包括射灯（1604a）、第一蓄电池（1604b）、导线（1604c）和第二蓄电池（1604d），且射灯（1604a）的下方设置有第一蓄电池（1604b），所述第一蓄电池（1604b）的右侧安装有第二蓄电池（1604d），且左侧两个射灯（1604a）与第一蓄电池（1604b）之间连接有导线（1604c），所述右侧两个射灯（1604a）与第二蓄电池（1604d）之间连接有导线（1604c）。6.根据权利要求5述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述左侧两个射灯（1604a）与第一蓄电池（1604b）通过导线（1604c）电性连接，且右侧两个射灯（1604a）与第二蓄电池（1604d）通过导线（1604c）电性连接。7.根据权利要求5述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述射灯（1604a）、隔板（1602）均关与浸蚀筒（1601）的竖直中轴线对称。8.根据权利要求1述的一种用于齿轮表面回火浸蚀装置，其特征在于：所述输送装置（17）包括步进电机（1701）、转动轴（1702）、输送
