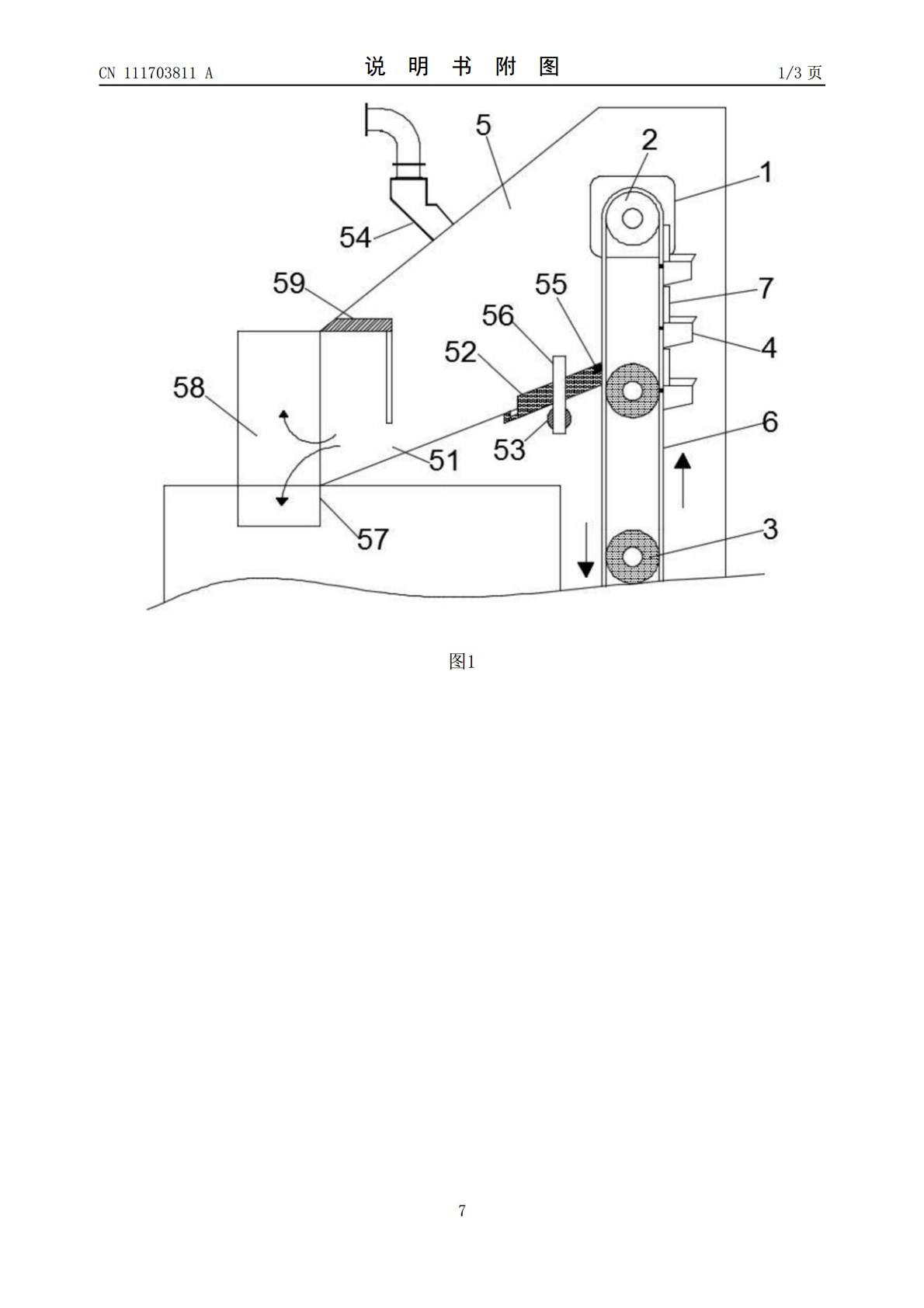

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111703811A(43)申请公布日2020.09.25(21)申请号202010428139.1F26B25/22(2006.01)(22)申请日2020.05.20(71)申请人合肥麦稻之星机械有限公司地址230088安徽省合肥市高新区创新大道2809号投资创新中心515(72)发明人董邦超(74)专利代理机构安徽权小七知识产权代理事务所(特殊普通合伙)34172代理人许希富(51)Int.Cl.B65G17/12(2006.01)B65G17/36(2006.01)B65G47/40(2006.01)A23B9/08(2006.01)F26B25/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种谷物烘干机用提升装置(57)摘要本发明涉及谷物烘干机技术领域，更具体地说是涉及一种谷物烘干机用提升装置，包括提升电机、主动转轮、从动转轮、提升畚斗和进料闸，提升畚斗通过定位销与传输带固定连接，提升畚斗的顶端固定连接有延伸板，进料闸包括倾斜通道、开关板、一号电动伸缩杆和抽风机，开关板与倾斜通道滑动连接，开关板的顶端设有压力传感器，压力传感器与一号电动伸缩杆电性连接，一号电动伸缩杆与开关板的底面固定连接；本发明提高倾斜通道、开关板与传输带衔接的紧密度，有效防止谷物落入倾斜通道下方的空间、被碾碎卡在传输带与转轮之间，有效减少谷物的浪费，避免对传输带和转轮的运行造成负面影响，提高谷物的清洁效率。CN111703811ACN111703811A权利要求书1/1页1.一种谷物烘干机用提升装置，包括提升电机(1)、主动转轮(2)、从动转轮、提升畚斗(4)和进料闸(5)，所述提升电机(1)的输出端与所述主动转轮(2)连接，所述从动转轮通过传输带(6)与所述主动转轮(2)连接，其特征在于：所述提升畚斗(4)通过定位销(41)与所述传输带(6)固定连接，所述提升畚斗(4)的顶端固定连接有延伸板(7)，所述延伸板(7)的两端设有遮挡板(71)，所述进料闸(5)包括倾斜通道(51)、开关板(52)、一号电动伸缩杆(53)和抽风机(54)，所述开关板(52)与所述倾斜通道(51)滑动连接，所述开关板(52)的顶端设有压力传感器(55)，所述压力传感器(55)与所述一号电动伸缩杆(53)电性连接，所述一号电动伸缩杆(53)的一端通过支撑杆(56)与所述倾斜通道(51)的侧面固定连接，所述一号电动伸缩杆(53)的另一端与所述开关板(52)的底面固定连接，所述倾斜通道(51)通过一号通道(57)与干燥室连接，所述倾斜通道(51)通过二号通道(58)与储粮室连接，所述一号通道(57)和所述二号通道(58)均设有阀门，所述储粮室的出口连接有排粮管。2.根据权利要求1所述的谷物烘干机用提升装置，其特征在于：所述延伸板(7)的长度大于所述主动转轮(2)的中心到所述传输带(6)外表面的距离。3.根据权利要求1所述的谷物烘干机用提升装置，其特征在于：所述开关板(52)的长度大于所述提升畚斗(4)的长度。4.根据权利要求1所述的谷物烘干机用提升装置，其特征在于：所述提升畚斗(4)的水平横截面为长方形结构，所述提升畚斗(4)的顶端固定连接有防漏侧板(8)，所述防漏侧板(8)与所述提升畚斗(4)的夹角范围是145-150°。5.根据权利要求1所述的谷物烘干机用提升装置，其特征在于：所述提升畚斗(4)的底面设有倾斜外板(42)。6.根据权利要求1所述的谷物烘干机用提升装置，其特征在于：所述主动转轮(2)与所述从动转轮之间设有多数量的辅助转轮(3)。7.根据权利要求1所述的谷物烘干机用提升装置，其特征在于：所述进料闸(5)设有二号电动伸缩杆(59)，所述二号电动伸缩杆(59)的底端固定连接有拦截板。2CN111703811A说明书1/4页一种谷物烘干机用提升装置技术领域[0001]本发明涉及谷物烘干机技术领域，更具体地说是涉及一种谷物烘干机用提升装置。背景技术[0002]现有的谷物烘干机采用循环烘干的方式进行烘干，其工艺流程是：谷物从进料斗进入后，在提升机里面进行水分检测，若水分检测仪监测没有达标，则通过提升机的上绞龙将谷物提升至进料闸，从进料闸落入干燥仓进行烘干，干燥仓的出口通过排粮轮和下绞龙连接提升机，从而循环干燥，水分检测仪监测达标的谷物从排粮管排出。[0003]由于传统的上绞龙提升谷物的效率低，且容易导致谷物在上升阶段的破碎，现有谷物烘干机逐步采用提升畚斗进行谷物的提升输送，虽然提高了提升输送效率、大大减少了提升输送阶段的谷物破碎率，但是提升畚斗难以与进料闸衔接紧密，谷物从提升畚斗落入进料闸的时候，部分谷物容易落入进料闸下方的空间，进入传输带与转轮之间，碾碎谷物，并且影响
