排水泵和具有该排水泵的洗涤家电.pdf

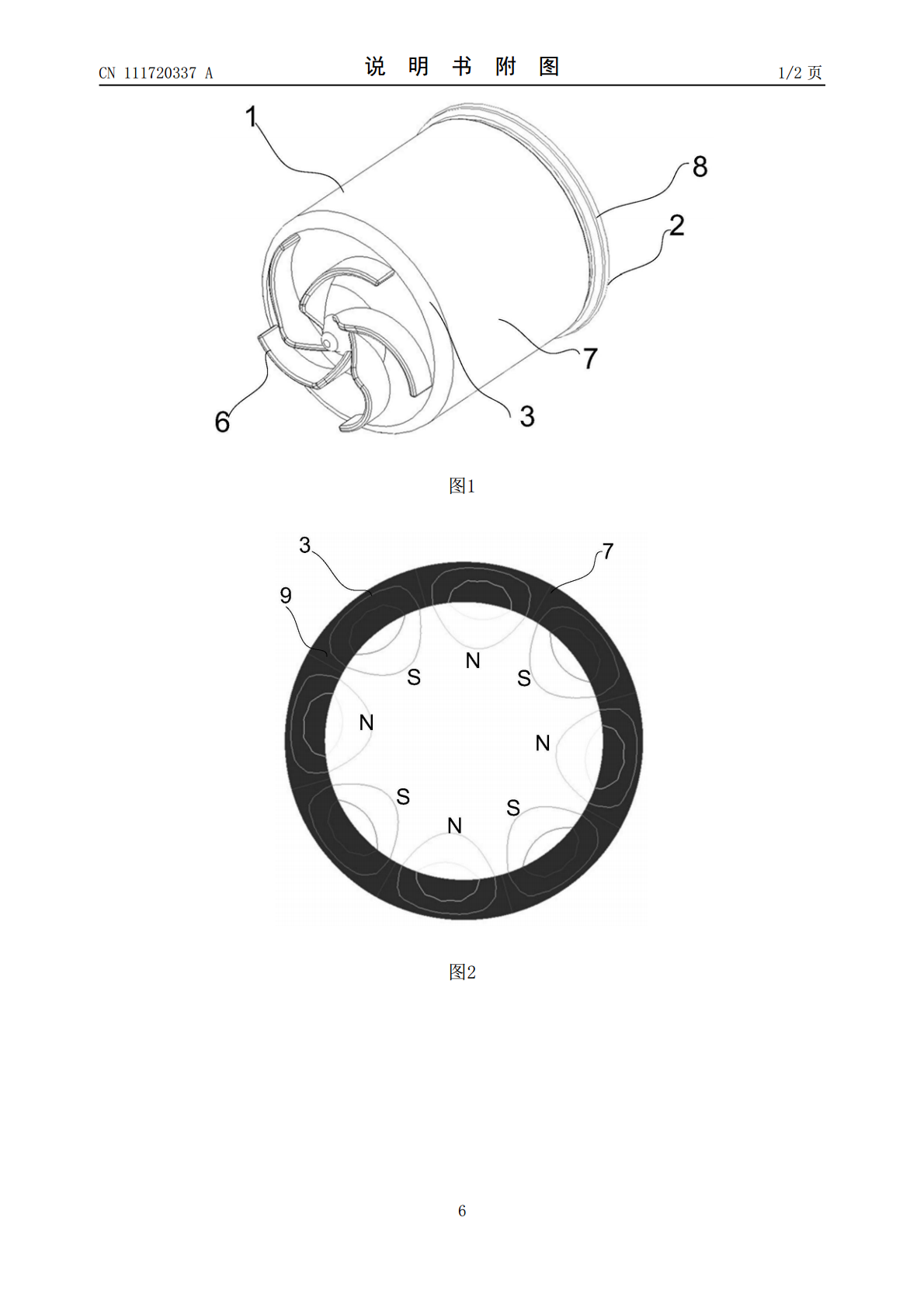

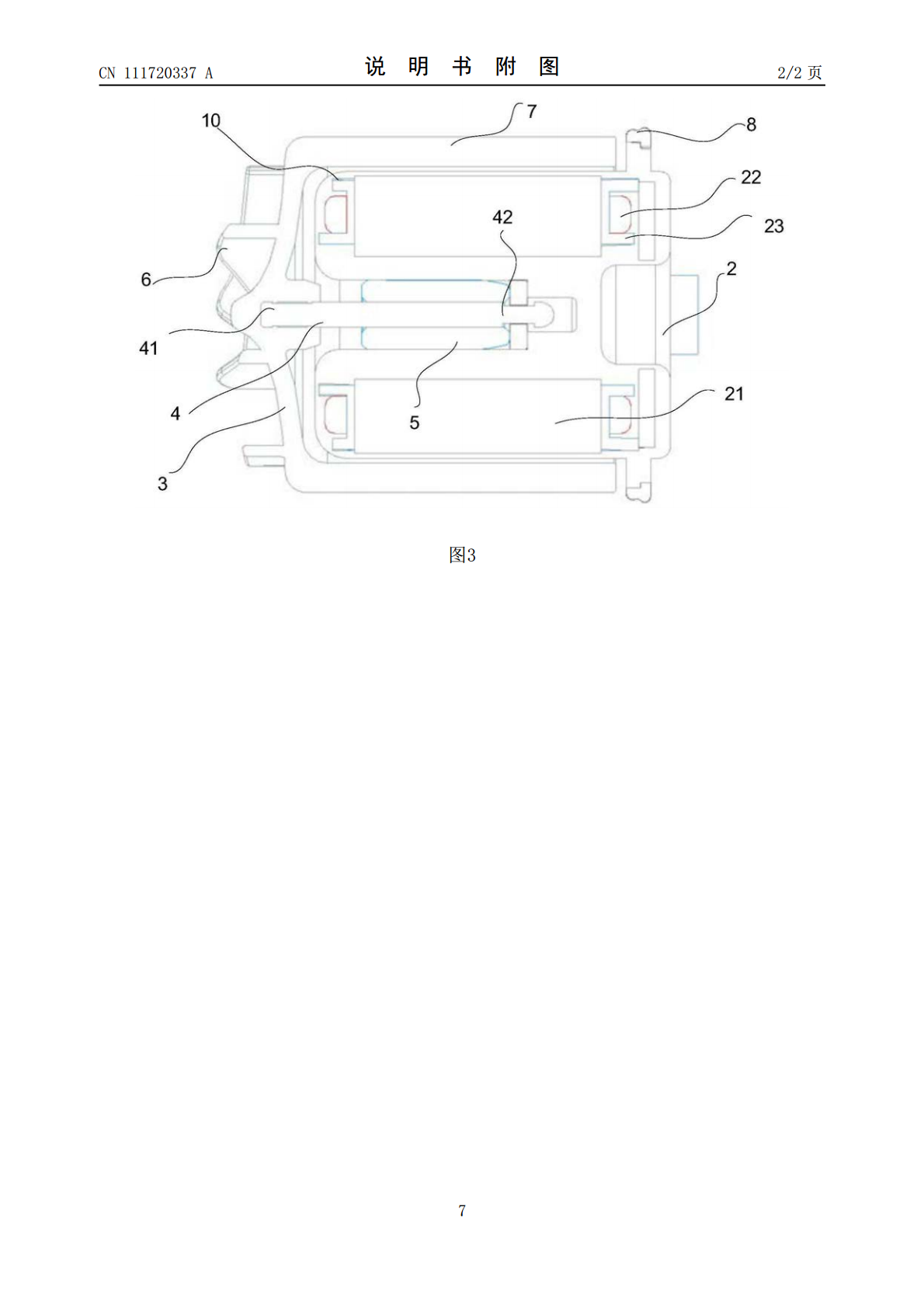

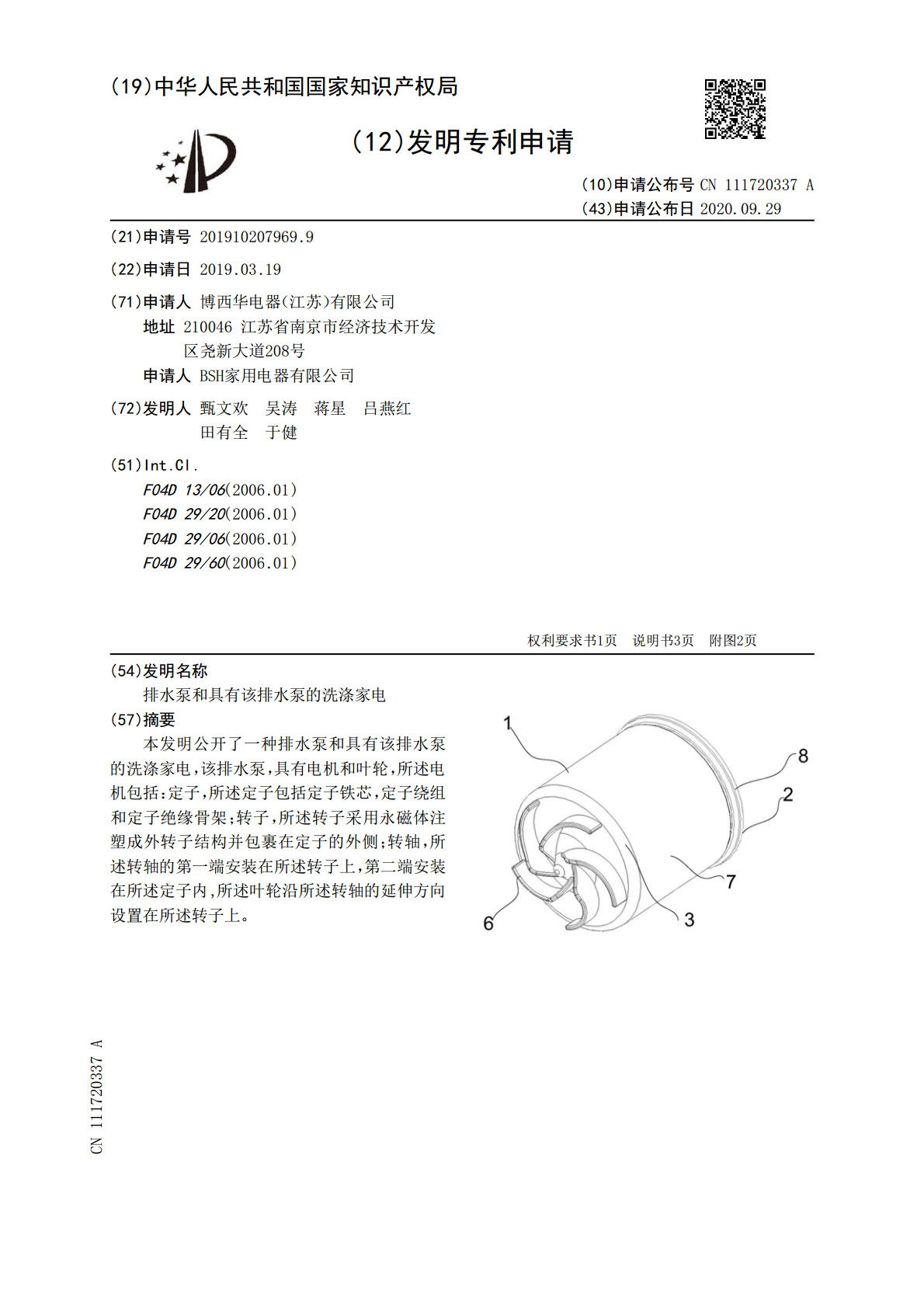

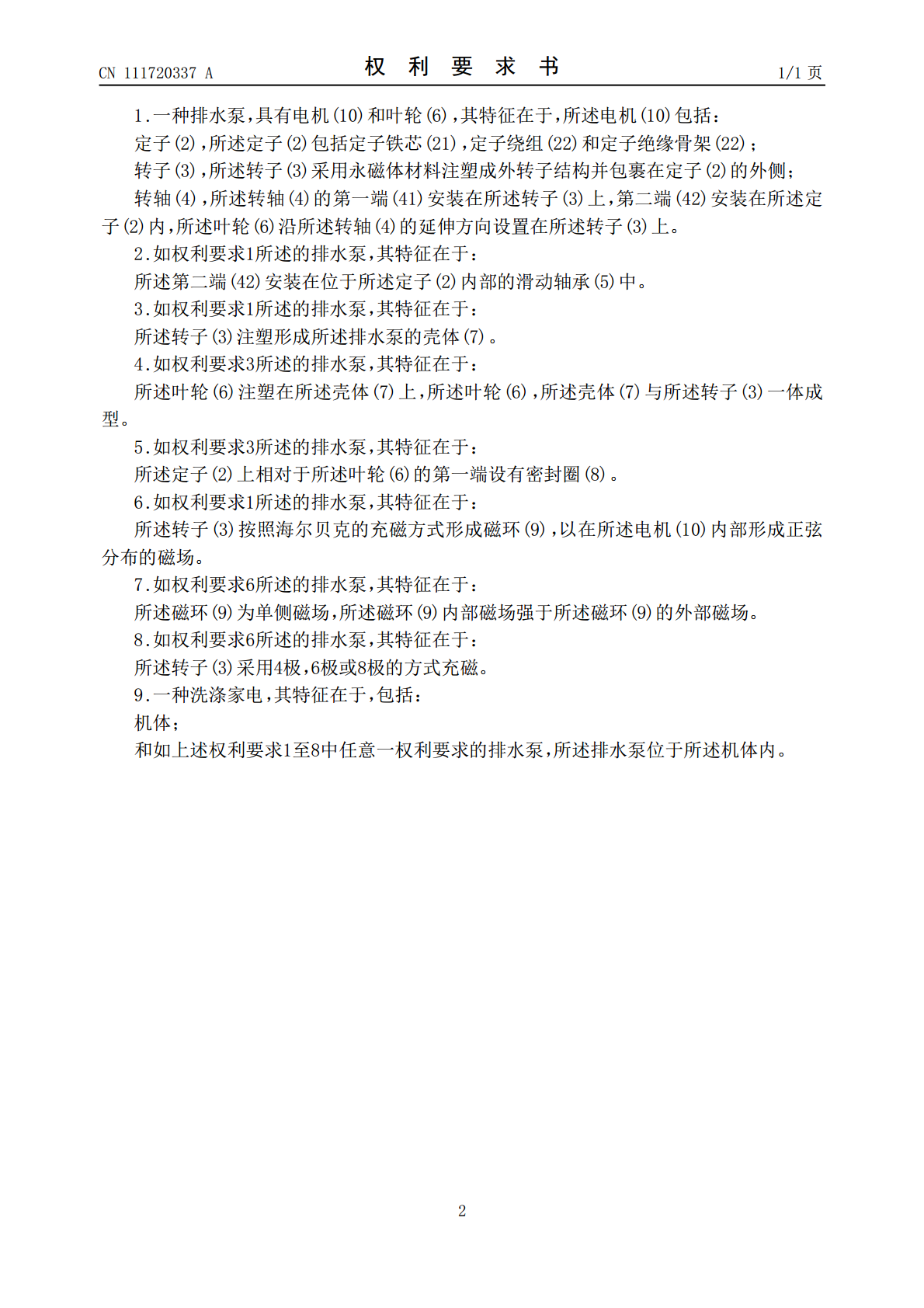

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111720337A(43)申请公布日2020.09.29(21)申请号201910207969.9(22)申请日2019.03.19(71)申请人博西华电器（江苏）有限公司地址210046江苏省南京市经济技术开发区尧新大道208号申请人BSH家用电器有限公司(72)发明人甄文欢吴涛蒋星吕燕红田有全于健(51)Int.Cl.F04D13/06(2006.01)F04D29/20(2006.01)F04D29/06(2006.01)F04D29/60(2006.01)权利要求书1页说明书3页附图2页(54)发明名称排水泵和具有该排水泵的洗涤家电(57)摘要本发明公开了一种排水泵和具有该排水泵的洗涤家电，该排水泵，具有电机和叶轮，所述电机包括：定子，所述定子包括定子铁芯，定子绕组和定子绝缘骨架；转子，所述转子采用永磁体注塑成外转子结构并包裹在定子的外侧；转轴，所述转轴的第一端安装在所述转子上，第二端安装在所述定子内,所述叶轮沿所述转轴的延伸方向设置在所述转子上。CN111720337ACN111720337A权利要求书1/1页1.一种排水泵，具有电机(10)和叶轮(6)，其特征在于，所述电机(10)包括：定子(2)，所述定子(2)包括定子铁芯(21)，定子绕组(22)和定子绝缘骨架(22)；转子(3)，所述转子(3)采用永磁体材料注塑成外转子结构并包裹在定子(2)的外侧；转轴(4)，所述转轴(4)的第一端(41)安装在所述转子(3)上，第二端(42)安装在所述定子(2)内，所述叶轮(6)沿所述转轴(4)的延伸方向设置在所述转子(3)上。2.如权利要求1所述的排水泵，其特征在于：所述第二端(42)安装在位于所述定子(2)内部的滑动轴承(5)中。3.如权利要求1所述的排水泵，其特征在于：所述转子(3)注塑形成所述排水泵的壳体(7)。4.如权利要求3所述的排水泵，其特征在于：所述叶轮(6)注塑在所述壳体(7)上，所述叶轮(6)，所述壳体(7)与所述转子(3)一体成型。5.如权利要求3所述的排水泵，其特征在于：所述定子(2)上相对于所述叶轮(6)的第一端设有密封圈(8)。6.如权利要求1所述的排水泵，其特征在于：所述转子(3)按照海尔贝克的充磁方式形成磁环(9)，以在所述电机(10)内部形成正弦分布的磁场。7.如权利要求6所述的排水泵，其特征在于：所述磁环(9)为单侧磁场，所述磁环(9)内部磁场强于所述磁环(9)的外部磁场。8.如权利要求6所述的排水泵，其特征在于：所述转子(3)采用4极，6极或8极的方式充磁。9.一种洗涤家电，其特征在于，包括：机体；和如上述权利要求1至8中任意一权利要求的排水泵，所述排水泵位于所述机体内。2CN111720337A说明书1/3页排水泵和具有该排水泵的洗涤家电【技术领域】[0001]本发明涉及一种排水泵，应用于洗涤家电上，如洗碗机或洗衣机。【背景技术】[0002]现有的洗碗机排水泵多采用内转子结构型电机机构，转子两端各通过一个轴承支撑实现旋转功能，叶轮安装在转子的轴的一端，通过转子的旋转带动叶轮旋转，通过叶轮在水管中的旋转实现排水功能。排水泵的带电部件定子和触水部件转子通过一个塑料壳体隔离，既保证通电时候的安全，又给转子提供一个空间，转子空间内注入油脂润滑。由于该结构部件较多，装配时还需要注入油脂，使得装配工艺变得比较复杂。【发明内容】[0003]本发明提供一种排水泵和具有该排水泵的洗涤家电，能够解决现有技术中排水泵装配工艺复杂的问题。[0004]为了实现目的，本发明的一个方面，提供了一种排水泵，具有电机和叶轮，所述电机包括：定子，所述定子包括定子铁芯，定子绕组和定子绝缘骨架；转子，所述转子采用永磁体材料注塑成外转子结构并包裹在定子的外侧；转轴，所述转轴的第一端安装在所述转子上，第二端安装在所述定子内，所述叶轮沿所述转轴的延伸方向设置在所述转子上。排水泵的转子整个包裹在定子外侧，不需要现有技术的转子室，转子和叶轮直接安装在水道中，与水直接接触，则不需要油脂润滑。该设计取消油脂润滑，直接采用水润滑，取消了各种油封部件，使得装配工艺更加便捷，节约设备投资。[0005]优选地，所述第二端安装在位于所述定子内部的滑动轴承中。转子通过滑动轴承的支撑实现旋转功能，不需要其它塑料连接。[0006]优选地，所述转子注塑形成所述排水泵的壳体。该设计使得不需要额外的排水泵壳体包裹转子，节省了零部件。排水泵整体结构更加简单，部件数量减少，节省成本。[0007]优选地，所述叶轮注塑在所述壳体上，所述叶轮，所述壳体与所述转子一体成型。排水泵的转子包裹整个排水泵，转子和叶轮结合成一个部件，缩小了整个的排水泵体积，同时节省了安装空间。[0008]优选地，所述
