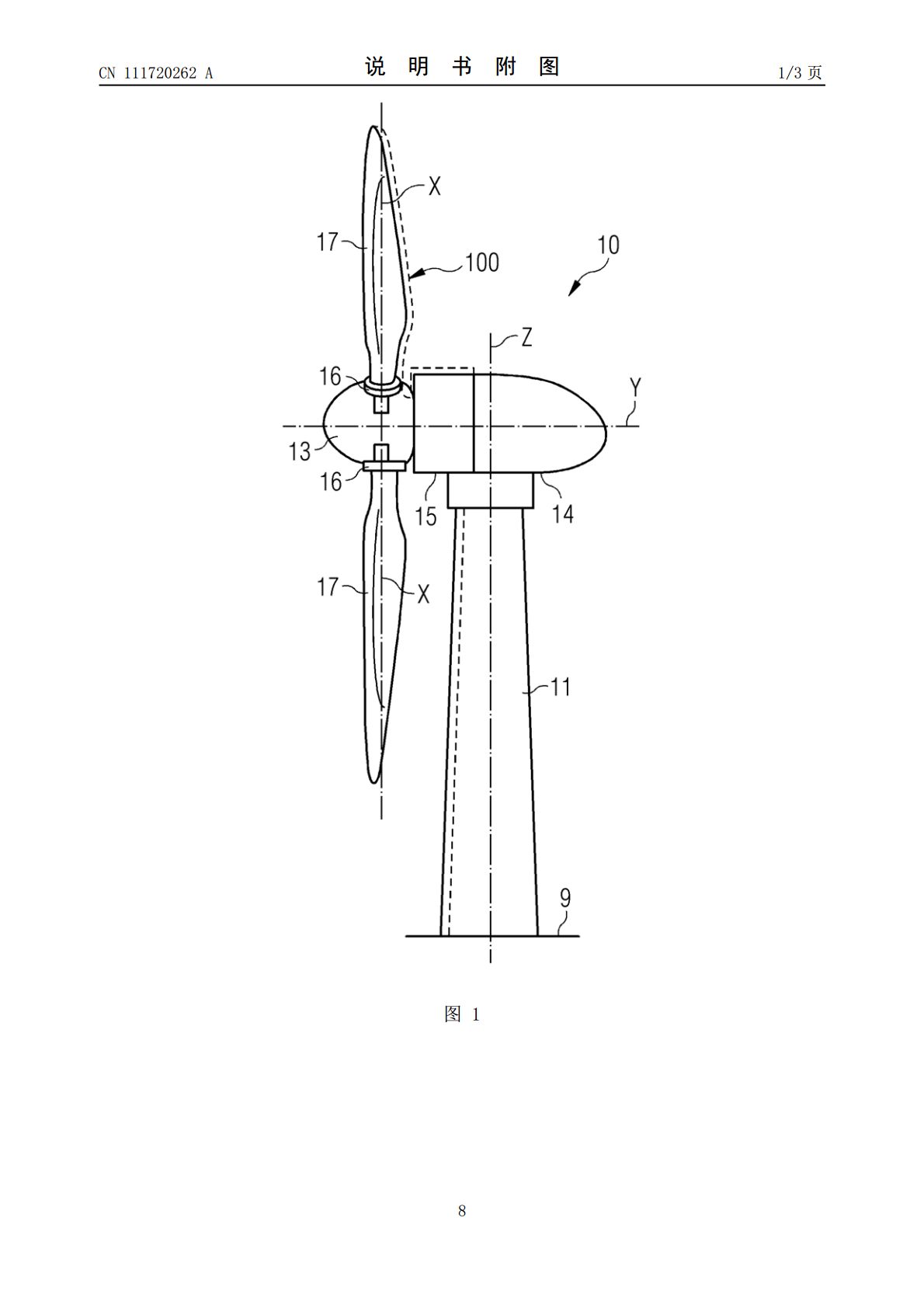

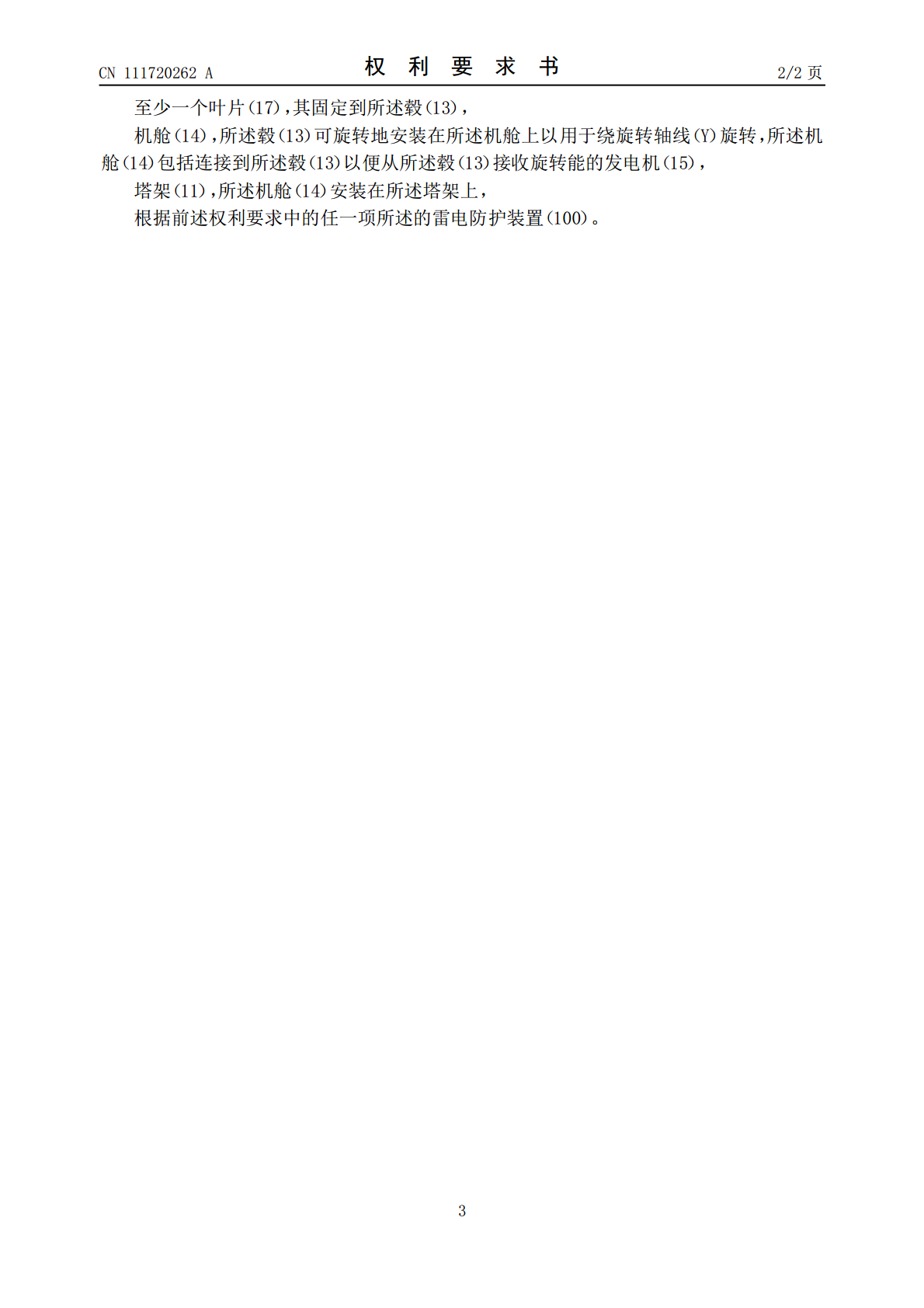

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111720262A(43)申请公布日2020.09.29(21)申请号202010201462.5(22)申请日2020.03.20(30)优先权数据19164682.72019.03.22EP(71)申请人西门子歌美飒可再生能源公司地址丹麦布兰德(72)发明人K.T.赫尔宁A.E.R.延森H.A.延森(74)专利代理机构中国专利代理(香港)有限公司72001代理人邹松青王丽辉(51)Int.Cl.F03D1/06(2006.01)F03D80/30(2016.01)F03D80/00(2016.01)权利要求书2页说明书4页附图3页(54)发明名称直驱式风力涡轮机的雷电防护(57)摘要直驱式风力涡轮机（10）包括：毂（13）；固定到毂（13）的至少一个叶片（17）；机舱（14），所述毂（13）可旋转地安装在所述机舱（14）上以用于绕旋转轴线（Y）旋转，所述机舱（14）包括连接到所述毂（13）以便从所述毂（13）接收旋转能的发电机（15）；塔架（11），所述机舱（14）安装在所述塔架上；雷电防护装置（100），其包括在所述至少一个叶片（17）和所述塔架（11）之间延伸的多个防护导体（110），所述多个防护导体（110）包括安装在所述发电机（15）的外表面上的至少第一防护导体（111）。CN111720262ACN111720262A权利要求书1/2页1.一种用于直驱式风力涡轮机（10）的雷电防护装置（100），所述风力涡轮机（10）包括：毂（13），至少一个叶片（17），其固定到所述毂（13），机舱（14），所述毂（13）可旋转地安装在所述机舱上以用于绕旋转轴线（Y）旋转，所述机舱（14）包括连接到所述毂（13）以便从所述毂（13）接收旋转能的发电机（15），塔架（11），所述机舱（14）安装在所述塔架上，其中，所述雷电防护装置（100）包括在所述至少一个叶片（17）和所述塔架（11）之间延伸的多个防护导体，所述多个防护导体包括安装在所述发电机（15）的外表面上的至少第一防护导体（111）。2.根据权利要求1所述的雷电防护装置（100），其中，所述发电机（15）包括转子壳体（40），所述转子壳体刚性地连接到所述毂（13）以用于与所述毂（13）一起绕旋转轴线（Y）旋转，所述多个防护导体包括安装在所述转子壳体（40）的外表面上的第一防护导体（111）。3.根据权利要求1或2所述的雷电防护装置（100），其中，所述多个防护导体包括安装在所述毂（13）的外表面上并且电连接至所述第一防护导体（111）的至少第二防护导体（112）。4.根据权利要求3所述的雷电防护装置（100），其中，所述发电机（15）在刚性地连接到所述毂（13）的毂接口（42）与纵向相对的制动盘（41）之间纵向延伸，所述第一防护导体（111）在所述毂接口（42）与所述制动盘（41）之间。5.根据权利要求4所述的雷电防护装置（100），其中，所述风力涡轮机（10）包括用于支撑所述毂（13）和所述发电机（15）的固定轴（20），所述多个防护导体包括安装在所述固定轴（20）上并且电连接至所述第一防护导体（111）的至少第三防护导体（113）。6.根据权利要求5所述的雷电防护装置（100），其中，所述第一防护导体（111）与所述第三防护导体（113）之间的电连接通过在所述制动盘（41）与所述固定轴（20）之间的滑动接触件（117）提供。7.根据权利要求5或6所述的雷电防护装置（100），其中，所述风力涡轮机（10）包括位于所述固定轴（20）与包括所述毂（13）和所述转子壳体（40）的组件之间的主轴承（21），所述第一防护导体（111）与所述第二防护导体（112）之间的电连接设置在所述主轴承（21）处。8.根据前述权利要求3至7中的任一项所述的雷电防护装置（100），其中，所述多个防护导体包括安装在至少一个叶片（17）上并且电连接到所述第二防护导体（112）的至少第四防护导体（114）。9.根据权利要求8所述的雷电防护装置（100），其中，所述第二防护导体（112）和所述第四防护导体（114）之间的电连接设置在变桨轴承（16）处，所述变桨轴承设置在所述叶片（17）和所述毂（13）之间。10.根据前述权利要求5至9中的任一项所述的雷电防护装置（100），其中，所述机舱（14）包括刚性地附接到所述固定轴（20）的基架（22），并且所述多个防护导体包括安装在所述基架（22）上并且电连接到所述第三防护导体（113）的至少第五防护导体（115）。11.根据权利要求10所述的雷电防护装置（100），其中，所述多个防护导体包括安装在所述塔架（11）上并且电连接到所述第五防护导体（115）的至少第六防护导体（116）
