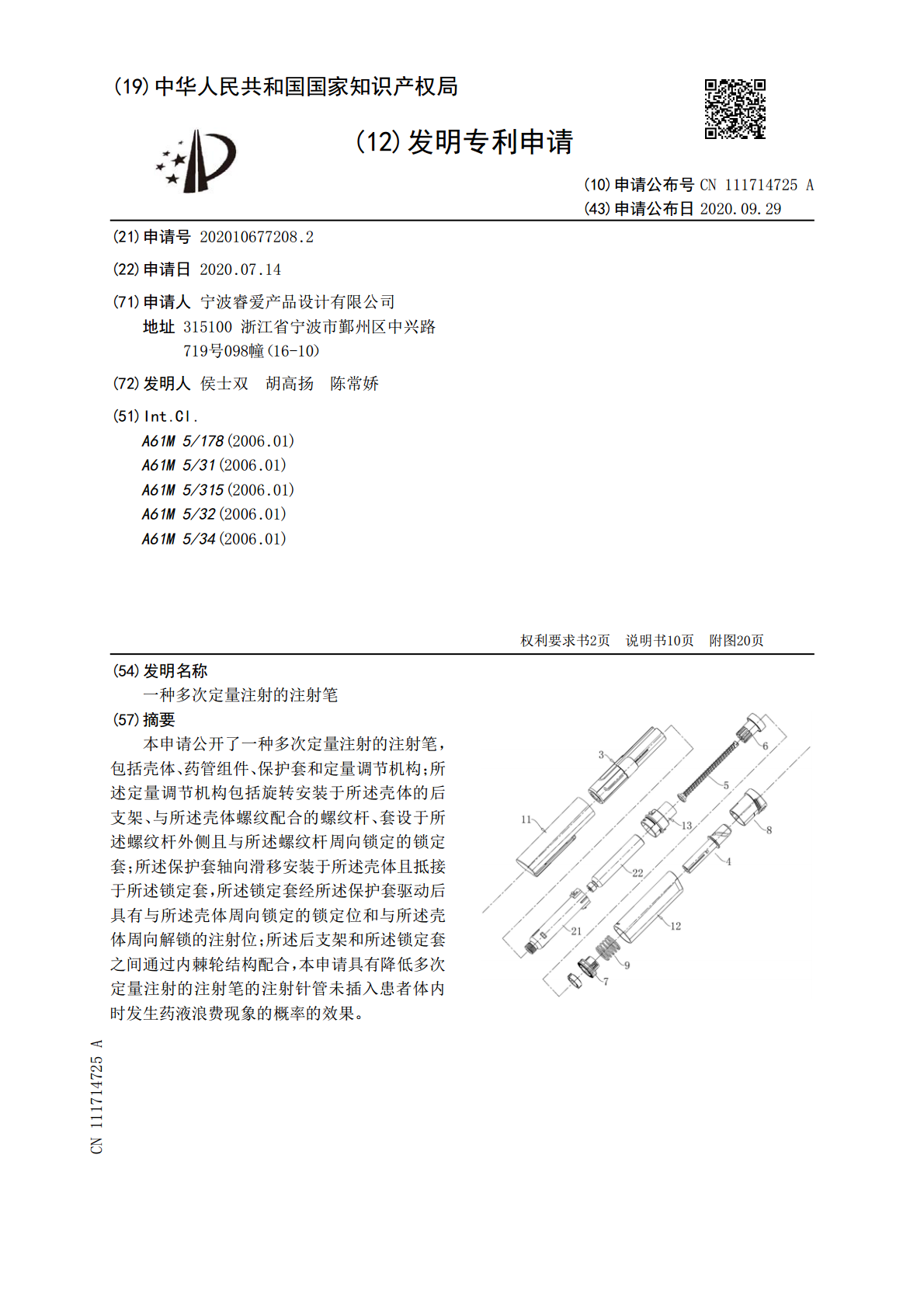

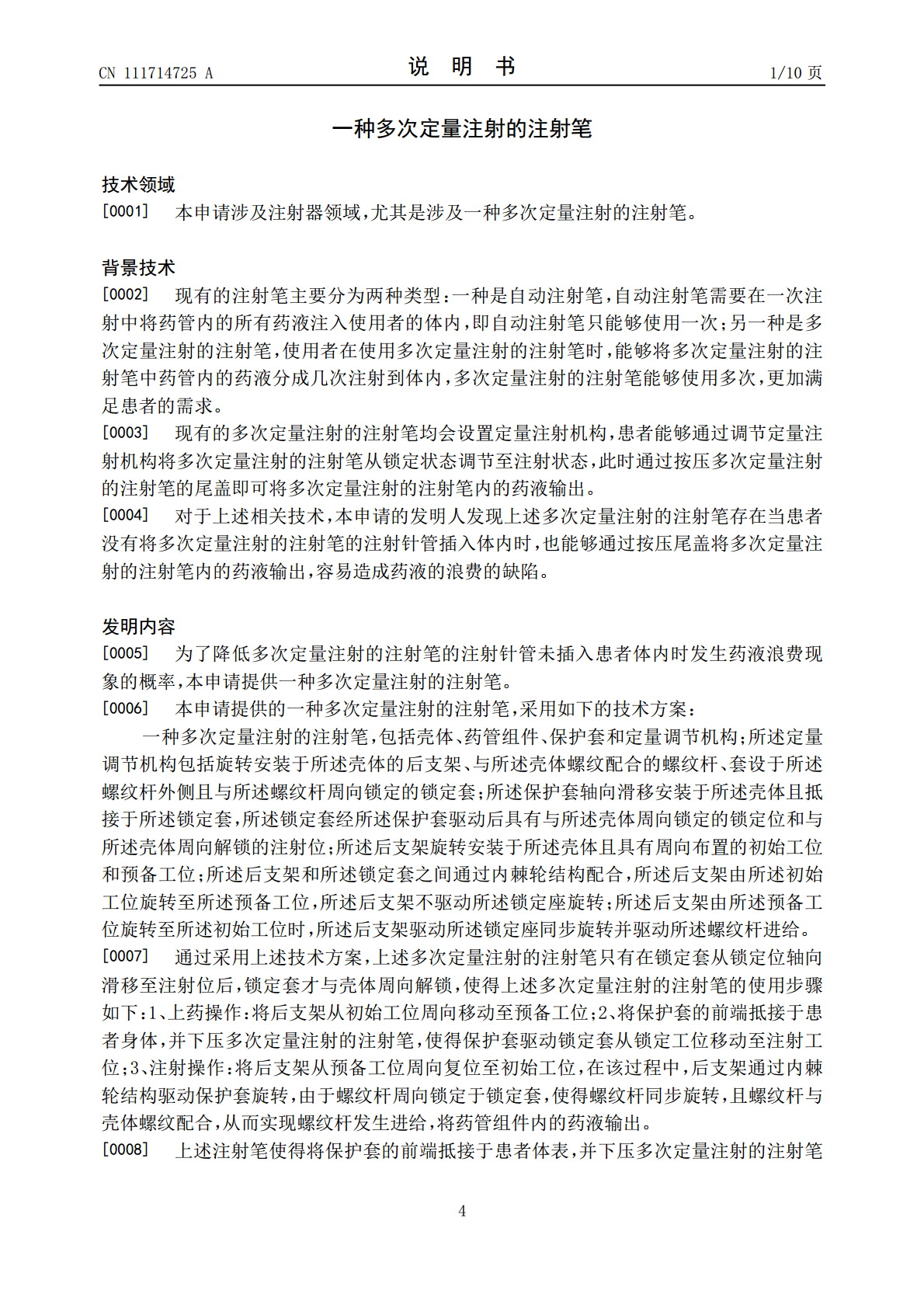

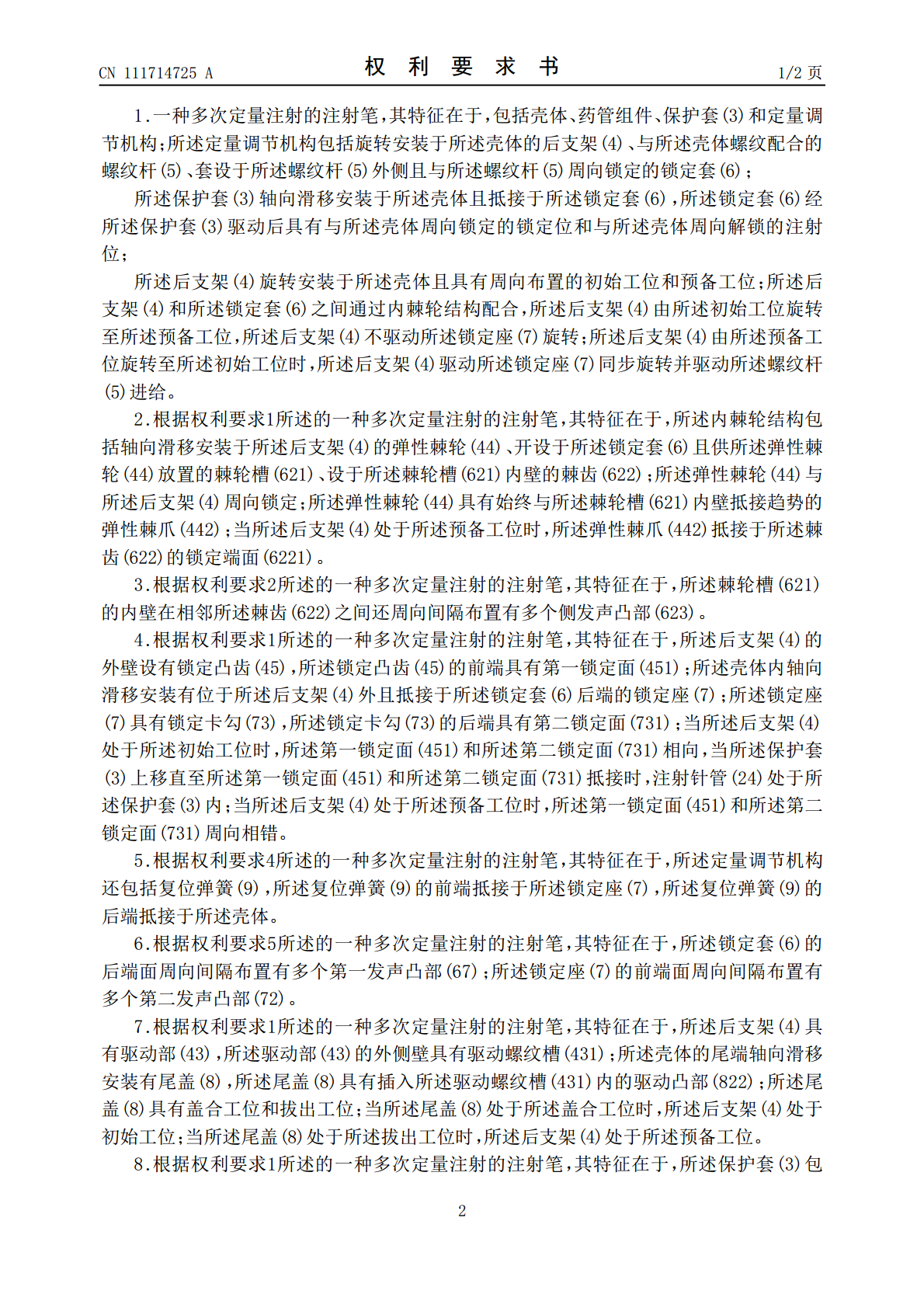

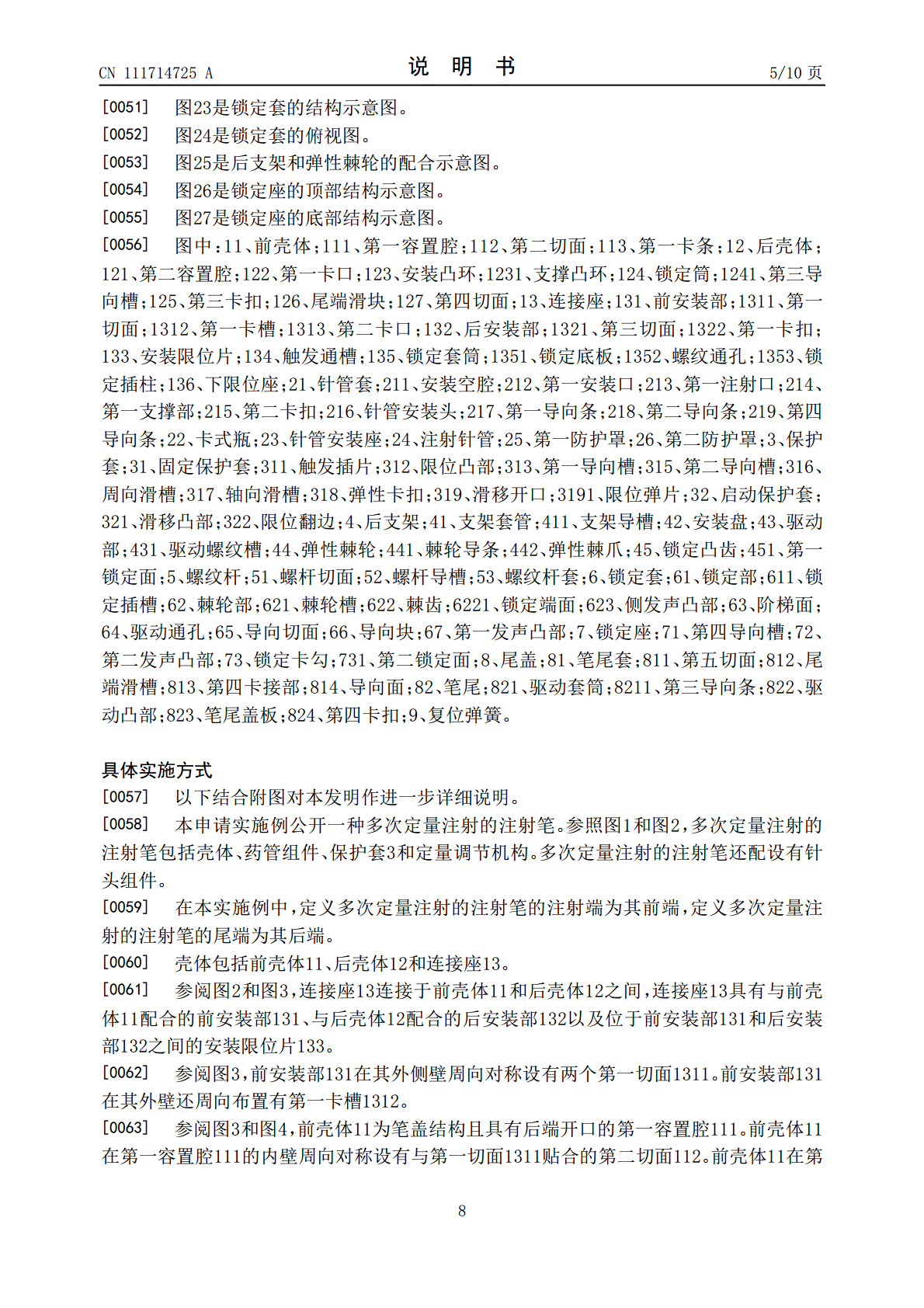

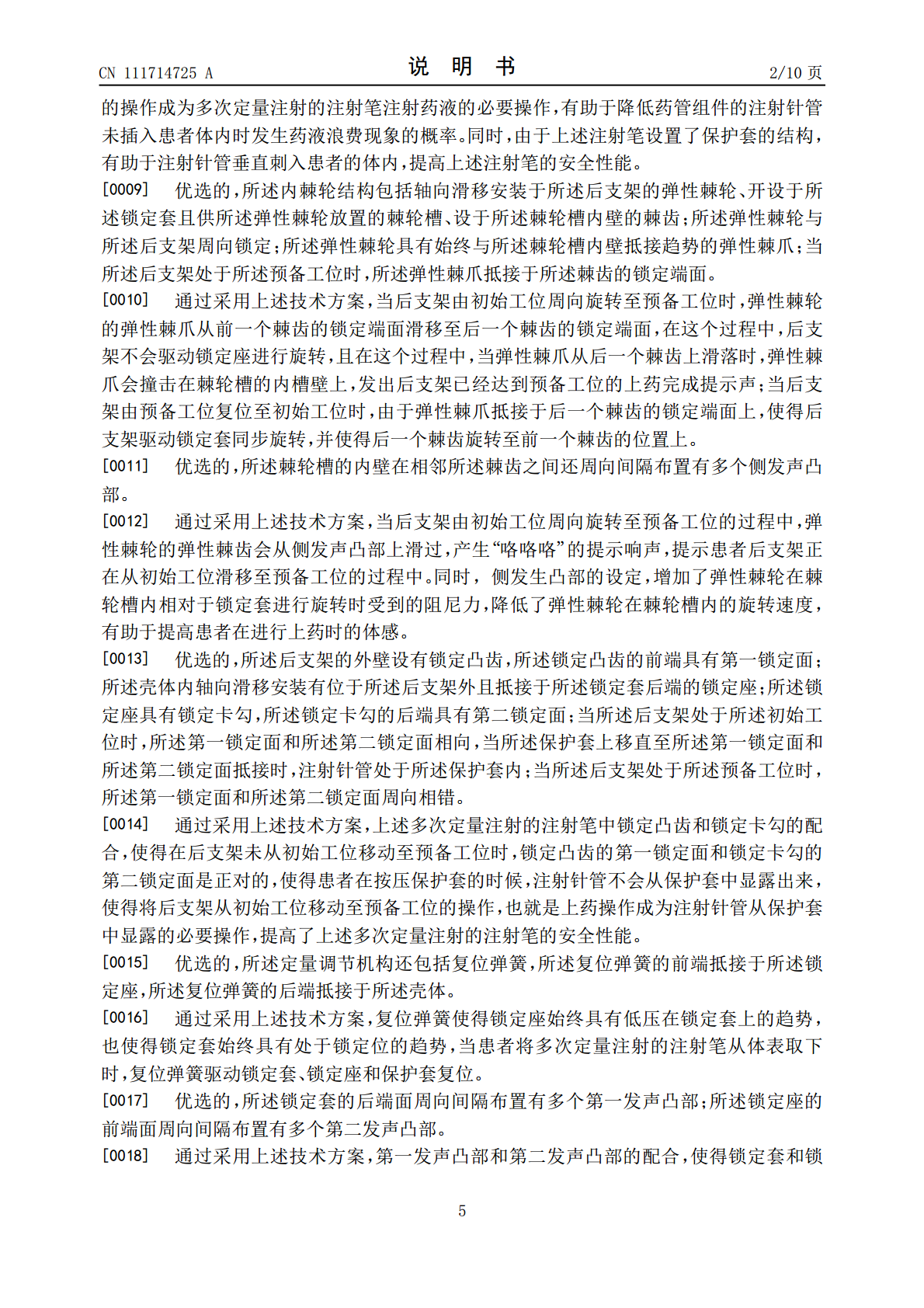

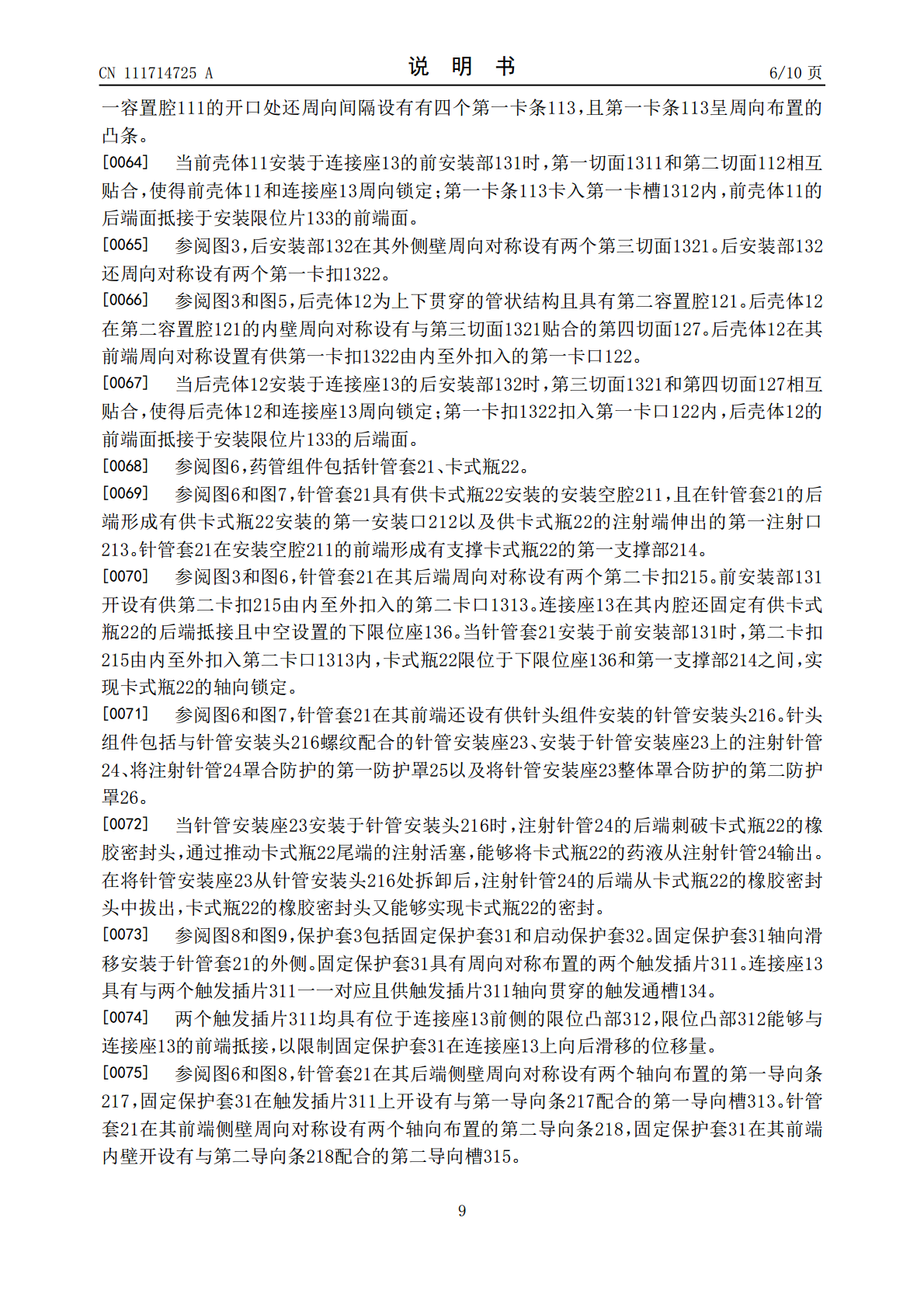

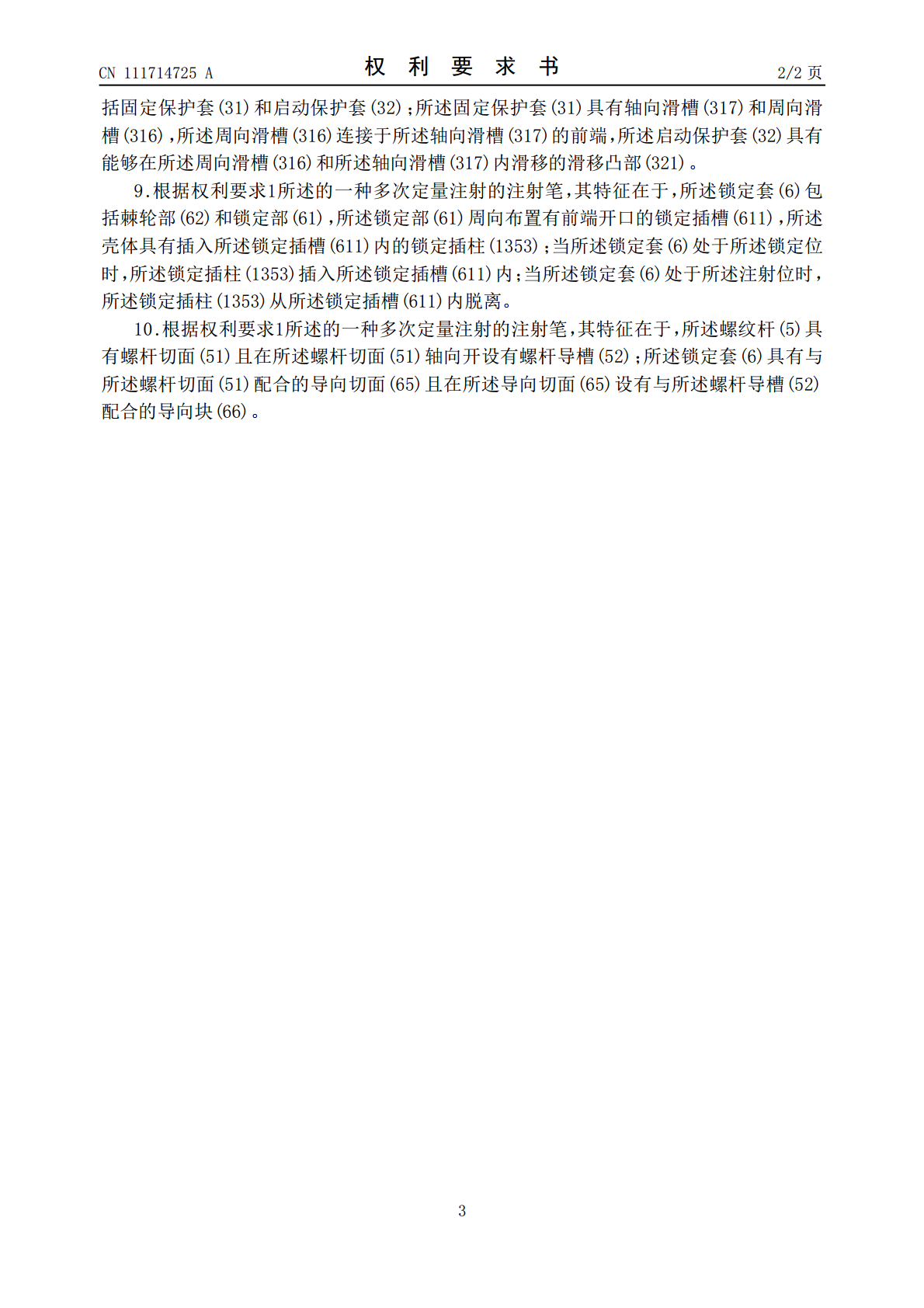

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111714725A(43)申请公布日2020.09.29(21)申请号202010677208.2(22)申请日2020.07.14(71)申请人宁波睿爱产品设计有限公司地址315100浙江省宁波市鄞州区中兴路719号098幢(16-10)(72)发明人侯士双胡高扬陈常娇(51)Int.Cl.A61M5/178(2006.01)A61M5/31(2006.01)A61M5/315(2006.01)A61M5/32(2006.01)A61M5/34(2006.01)权利要求书2页说明书10页附图20页(54)发明名称一种多次定量注射的注射笔(57)摘要本申请公开了一种多次定量注射的注射笔,包括壳体、药管组件、保护套和定量调节机构;所述定量调节机构包括旋转安装于所述壳体的后支架、与所述壳体螺纹配合的螺纹杆、套设于所述螺纹杆外侧且与所述螺纹杆周向锁定的锁定套;所述保护套轴向滑移安装于所述壳体且抵接于所述锁定套,所述锁定套经所述保护套驱动后具有与所述壳体周向锁定的锁定位和与所述壳体周向解锁的注射位;所述后支架和所述锁定套之间通过内棘轮结构配合,本申请具有降低多次定量注射的注射笔的注射针管未插入患者体内时发生药液浪费现象的概率的效果。CN111714725ACN111714725A权利要求书1/2页1.一种多次定量注射的注射笔,其特征在于,包括壳体、药管组件、保护套(3)和定量调节机构;所述定量调节机构包括旋转安装于所述壳体的后支架(4)、与所述壳体螺纹配合的螺纹杆(5)、套设于所述螺纹杆(5)外侧且与所述螺纹杆(5)周向锁定的锁定套(6);所述保护套(3)轴向滑移安装于所述壳体且抵接于所述锁定套(6),所述锁定套(6)经所述保护套(3)驱动后具有与所述壳体周向锁定的锁定位和与所述壳体周向解锁的注射位;所述后支架(4)旋转安装于所述壳体且具有周向布置的初始工位和预备工位;所述后支架(4)和所述锁定套(6)之间通过内棘轮结构配合,所述后支架(4)由所述初始工位旋转至所述预备工位,所述后支架(4)不驱动所述锁定座(7)旋转;所述后支架(4)由所述预备工位旋转至所述初始工位时,所述后支架(4)驱动所述锁定座(7)同步旋转并驱动所述螺纹杆(5)进给。2.根据权利要求1所述的一种多次定量注射的注射笔,其特征在于,所述内棘轮结构包括轴向滑移安装于所述后支架(4)的弹性棘轮(44)、开设于所述锁定套(6)且供所述弹性棘轮(44)放置的棘轮槽(621)、设于所述棘轮槽(621)内壁的棘齿(622);所述弹性棘轮(44)与所述后支架(4)周向锁定;所述弹性棘轮(44)具有始终与所述棘轮槽(621)内壁抵接趋势的弹性棘爪(442);当所述后支架(4)处于所述预备工位时,所述弹性棘爪(442)抵接于所述棘齿(622)的锁定端面(6221)。3.根据权利要求2所述的一种多次定量注射的注射笔,其特征在于,所述棘轮槽(621)的内壁在相邻所述棘齿(622)之间还周向间隔布置有多个侧发声凸部(623)。4.根据权利要求1所述的一种多次定量注射的注射笔,其特征在于,所述后支架(4)的外壁设有锁定凸齿(45),所述锁定凸齿(45)的前端具有第一锁定面(451);所述壳体内轴向滑移安装有位于所述后支架(4)外且抵接于所述锁定套(6)后端的锁定座(7);所述锁定座(7)具有锁定卡勾(73),所述锁定卡勾(73)的后端具有第二锁定面(731);当所述后支架(4)处于所述初始工位时,所述第一锁定面(451)和所述第二锁定面(731)相向,当所述保护套(3)上移直至所述第一锁定面(451)和所述第二锁定面(731)抵接时,注射针管(24)处于所述保护套(3)内;当所述后支架(4)处于所述预备工位时,所述第一锁定面(451)和所述第二锁定面(731)周向相错。5.根据权利要求4所述的一种多次定量注射的注射笔,其特征在于,所述定量调节机构还包括复位弹簧(9),所述复位弹簧(9)的前端抵接于所述锁定座(7),所述复位弹簧(9)的后端抵接于所述壳体。6.根据权利要求5所述的一种多次定量注射的注射笔,其特征在于,所述锁定套(6)的后端面周向间隔布置有多个第一发声凸部(67);所述锁定座(7)的前端面周向间隔布置有多个第二发声凸部(72)。7.根据权利要求1所述的一种多次定量注射的注射笔,其特征在于,所述后支架(4)具有驱动部(43),所述驱动部(43)的外侧壁具有驱动螺纹槽(431);所述壳体的尾端轴向滑移安装有尾盖(8),所述尾盖(8)具有插入所述驱动螺纹槽(431)内的驱动凸部(822);所述尾盖(8)具有盖合工位和拔出工位;当所述尾盖(8)处于所述盖合工位时,所述后支架(4)处于初始工位;当所述尾盖(8)
