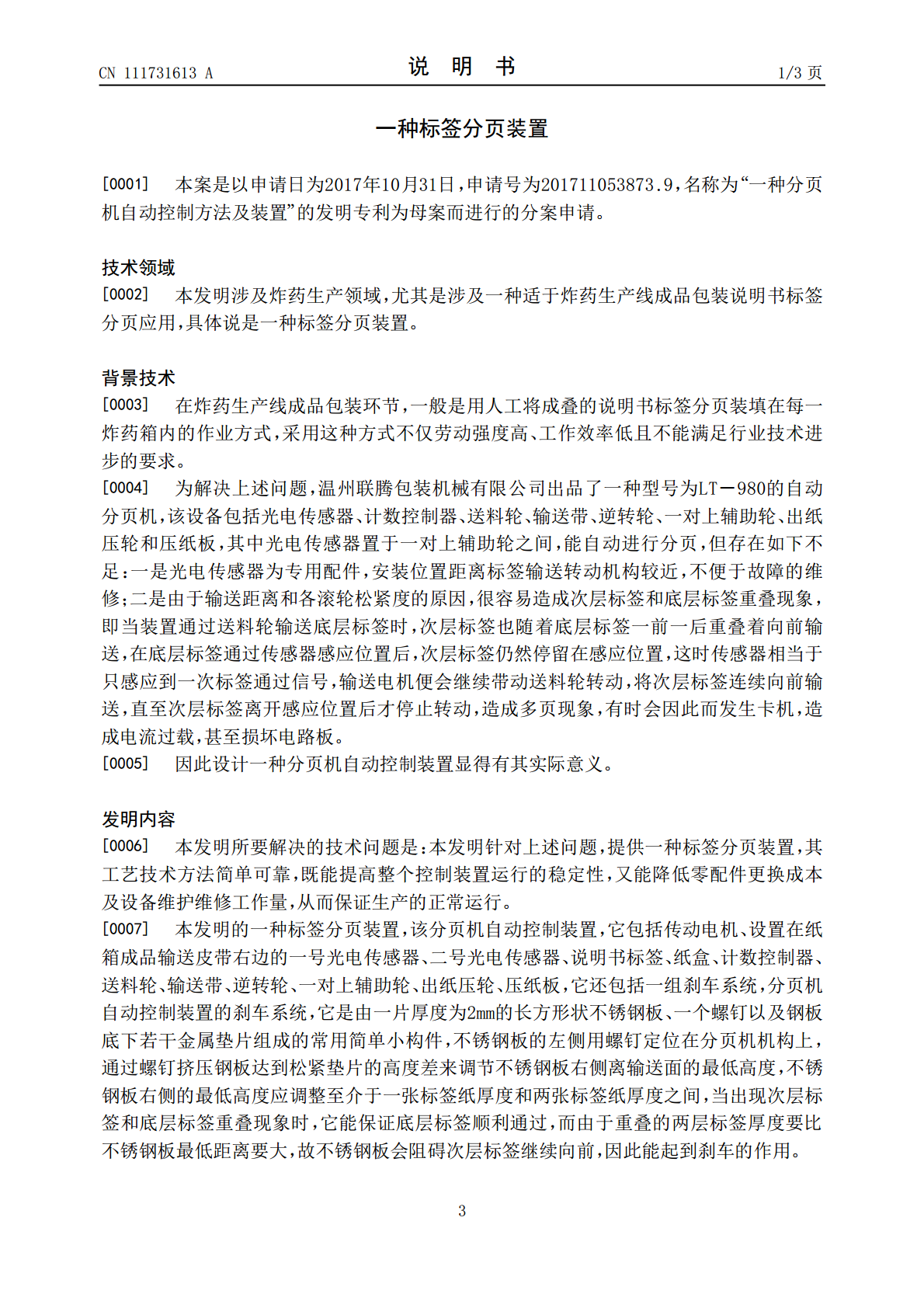

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111731613A(43)申请公布日2020.10.02(21)申请号202010558642.9B65B57/00(2006.01)(22)申请日2017.10.31F42B39/00(2006.01)(62)分案原申请数据201711053873.92017.10.31(71)申请人青海海西东诺化工有限公司地址817000青海省海西蒙古族藏族自治州德令哈市祁连路8号(72)发明人和蛟王国香吴孝晟李国东赖金文(74)专利代理机构福州市博深专利事务所(普通合伙)35214代理人段惠存(51)Int.Cl.B65B61/20(2006.01)B65B57/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种标签分页装置(57)摘要本发明涉及炸药生产领域，特别涉及一种标签分页装置，包括传动电机、设置在纸箱成品输送皮带一侧的纸盒、计数控制器、送料轮、输送带、逆转轮、上辅助轮、出纸压轮、压纸板，所述送料轮、输送带、上辅助轮和出纸压轮沿靠近纸箱成品输送皮带的方向依次设置，所述送料轮位于纸盒下部，用于将纸盒底部的标签说明书向靠近纸箱成品输送皮带方向送出，所述逆转轮位于输送带的上方，所述压纸板位于逆转轮和输送带之间，还包括一组刹车系统；既能提高整个控制装置运行的稳定性，又能降低零配件更换成本及设备维护维修工作量，从而保证生产的正常运行。CN111731613ACN111731613A权利要求书1/1页1.一种标签分页装置，其特征在于：包括传动电机、设置在纸箱成品输送皮带一侧的纸盒、计数控制器、送料轮、输送带、逆转轮、上辅助轮、出纸压轮、压纸板，所述送料轮、输送带、上辅助轮和出纸压轮沿靠近纸箱成品输送皮带的方向依次设置，所述送料轮位于纸盒下部，用于将纸盒底部的标签说明书向靠近纸箱成品输送皮带方向送出，所述逆转轮位于输送带的上方，所述压纸板位于逆转轮和输送带之间，还包括一组刹车系统；所述刹车系统由一片不锈钢板、一个螺钉以及不锈钢板底下若干金属垫片组成，不锈钢板的一侧用螺钉定位，通过螺钉挤压不锈钢板达到松紧垫片的高度差来调节不锈钢板另一侧离输送面的最低高度，使得不锈钢板的最低高度介于一张标签纸厚度和两张标签纸厚度之间，当出现次层标签和底层标签重叠现象时，能保证底层标签顺利通过，刹车系统置于出纸压轮的后端。2CN111731613A说明书1/3页一种标签分页装置[0001]本案是以申请日为2017年10月31日，申请号为201711053873.9，名称为“一种分页机自动控制方法及装置”的发明专利为母案而进行的分案申请。技术领域[0002]本发明涉及炸药生产领域，尤其是涉及一种适于炸药生产线成品包装说明书标签分页应用，具体说是一种标签分页装置。背景技术[0003]在炸药生产线成品包装环节，一般是用人工将成叠的说明书标签分页装填在每一炸药箱内的作业方式，采用这种方式不仅劳动强度高、工作效率低且不能满足行业技术进步的要求。[0004]为解决上述问题，温州联腾包装机械有限公司出品了一种型号为LT－980的自动分页机，该设备包括光电传感器、计数控制器、送料轮、输送带、逆转轮、一对上辅助轮、出纸压轮和压纸板，其中光电传感器置于一对上辅助轮之间，能自动进行分页，但存在如下不足：一是光电传感器为专用配件，安装位置距离标签输送转动机构较近，不便于故障的维修；二是由于输送距离和各滚轮松紧度的原因，很容易造成次层标签和底层标签重叠现象，即当装置通过送料轮输送底层标签时，次层标签也随着底层标签一前一后重叠着向前输送，在底层标签通过传感器感应位置后，次层标签仍然停留在感应位置，这时传感器相当于只感应到一次标签通过信号，输送电机便会继续带动送料轮转动，将次层标签连续向前输送，直至次层标签离开感应位置后才停止转动，造成多页现象，有时会因此而发生卡机，造成电流过载，甚至损坏电路板。[0005]因此设计一种分页机自动控制装置显得有其实际意义。发明内容[0006]本发明所要解决的技术问题是：本发明针对上述问题，提供一种标签分页装置，其工艺技术方法简单可靠，既能提高整个控制装置运行的稳定性，又能降低零配件更换成本及设备维护维修工作量，从而保证生产的正常运行。[0007]本发明的一种标签分页装置，该分页机自动控制装置，它包括传动电机、设置在纸箱成品输送皮带右边的一号光电传感器、二号光电传感器、说明书标签、纸盒、计数控制器、送料轮、输送带、逆转轮、一对上辅助轮、出纸压轮、压纸板，它还包括一组刹车系统，分页机自动控制装置的刹车系统，它是由一片厚度为2mm的长方形状不锈钢板、一个螺钉以及钢板底下若干金属垫片组成的常用简单小构件，不锈钢板的左侧用螺钉定位在分页机机构上，通过螺钉挤压钢板达到松紧
