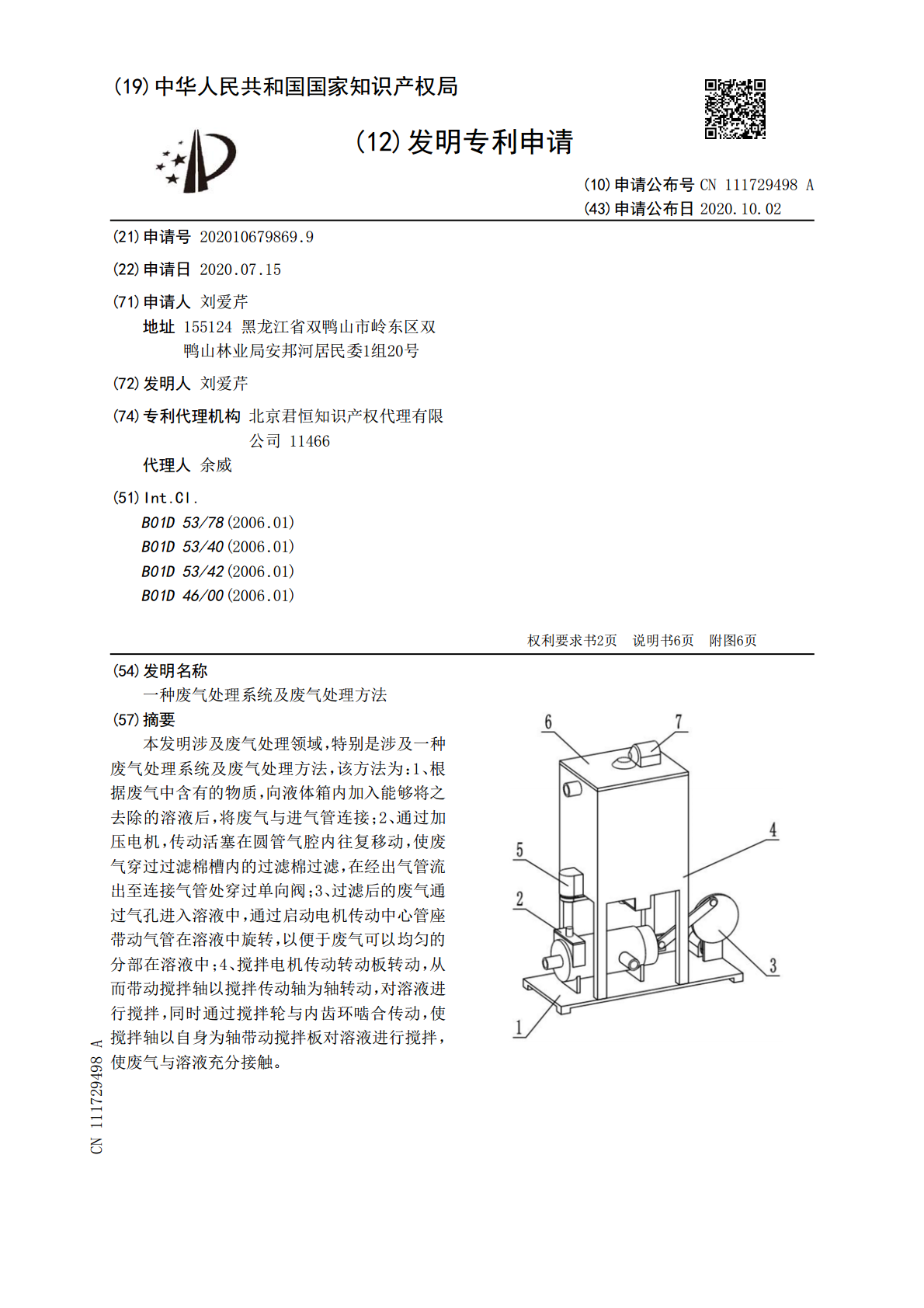

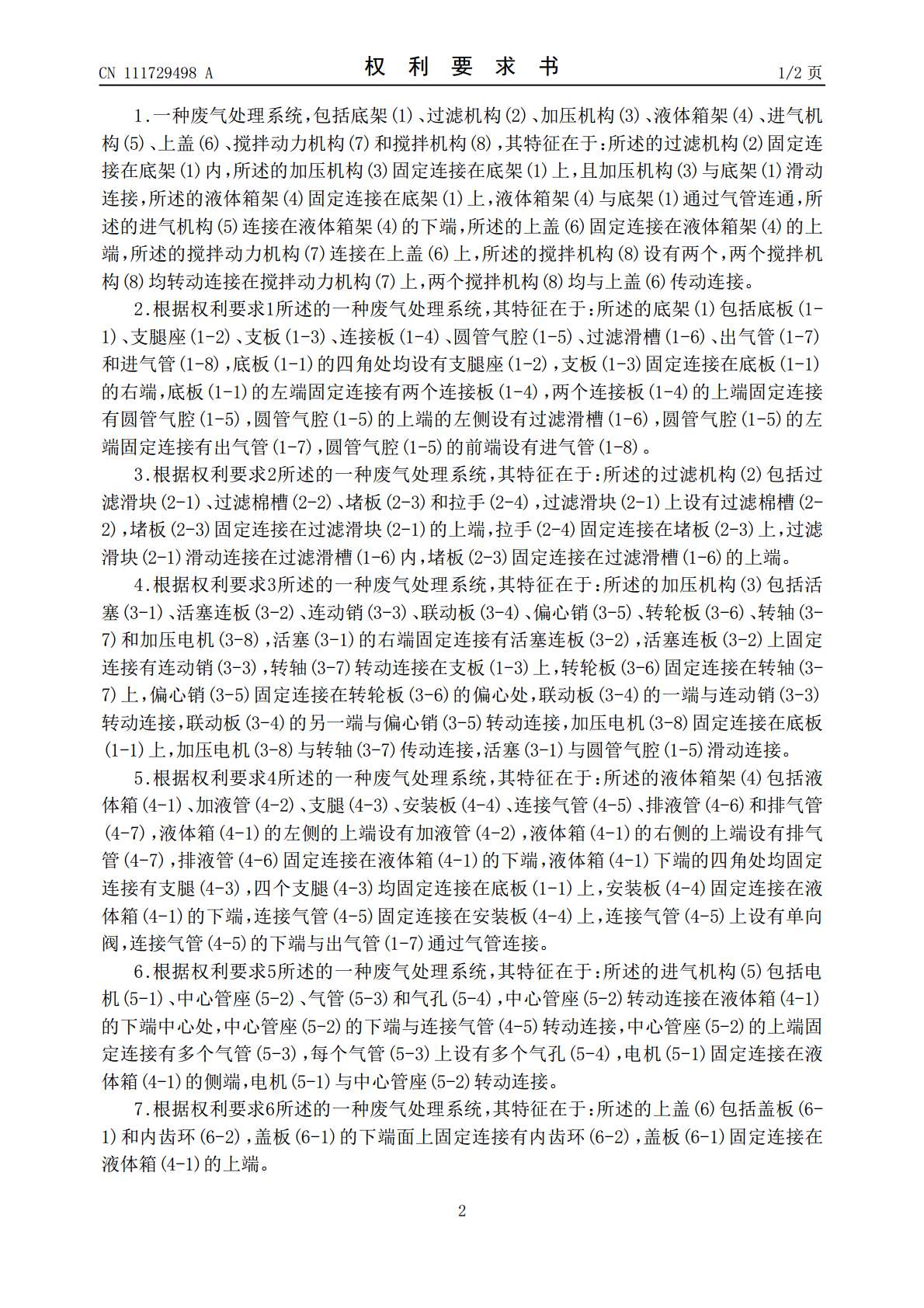

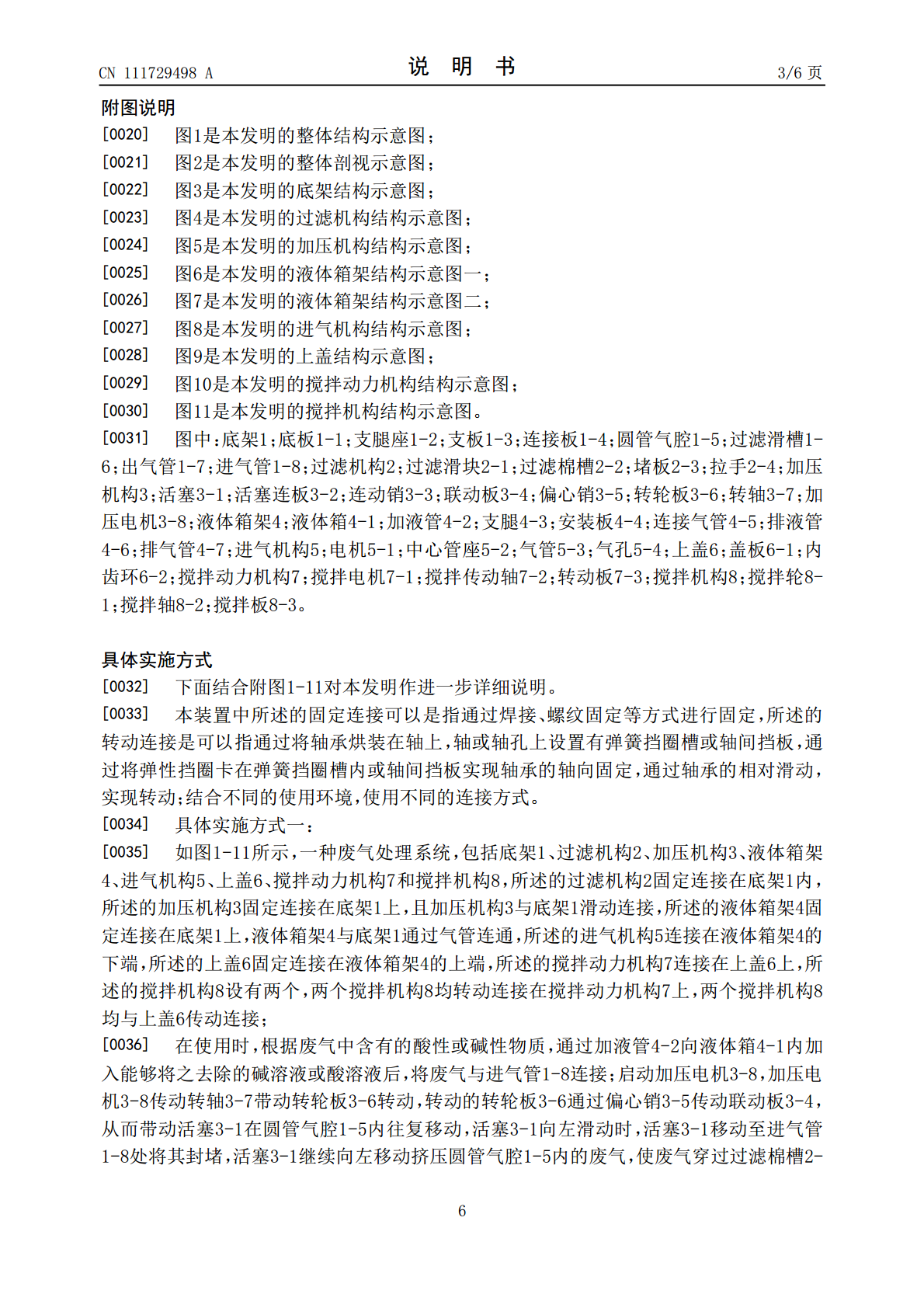

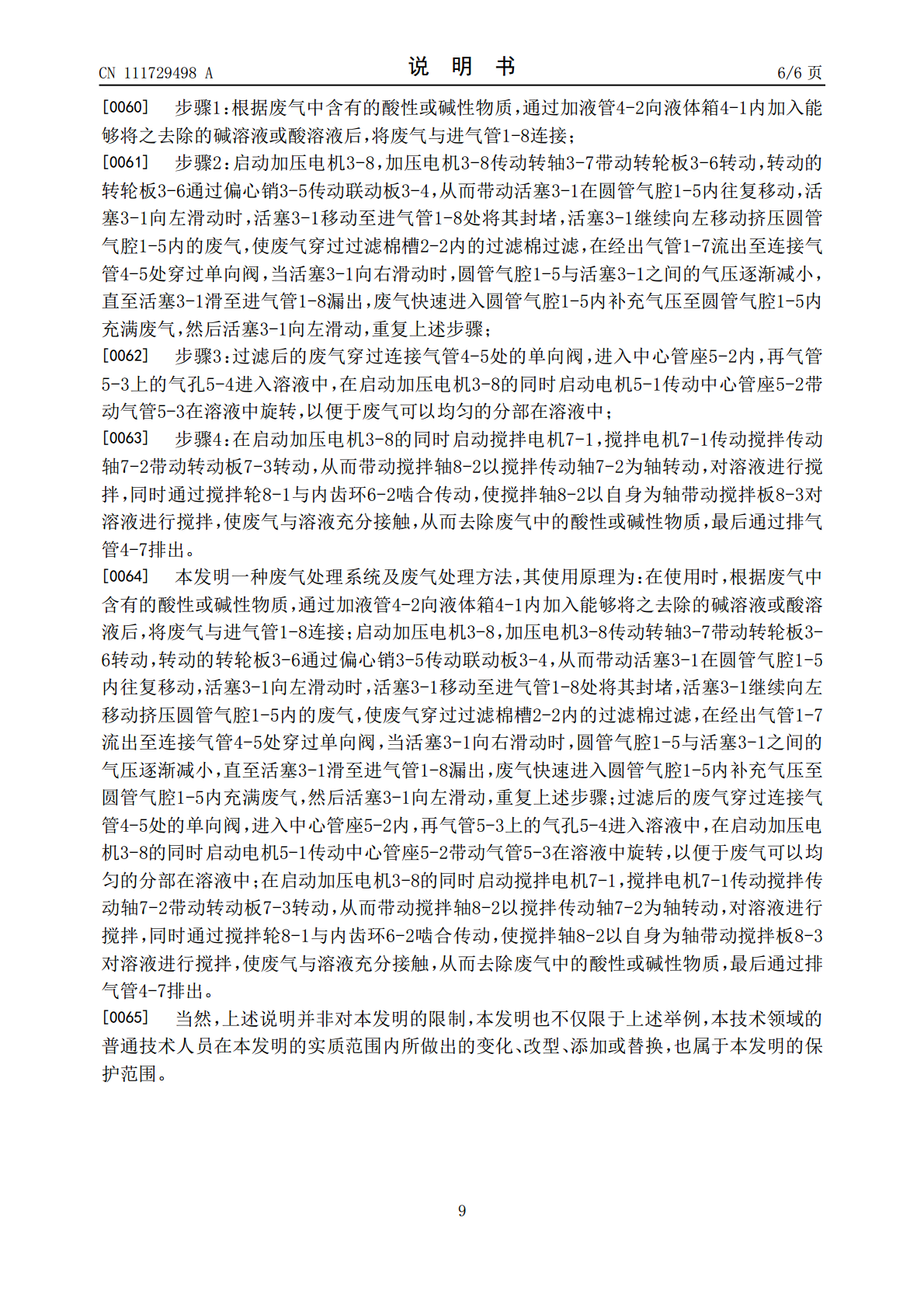

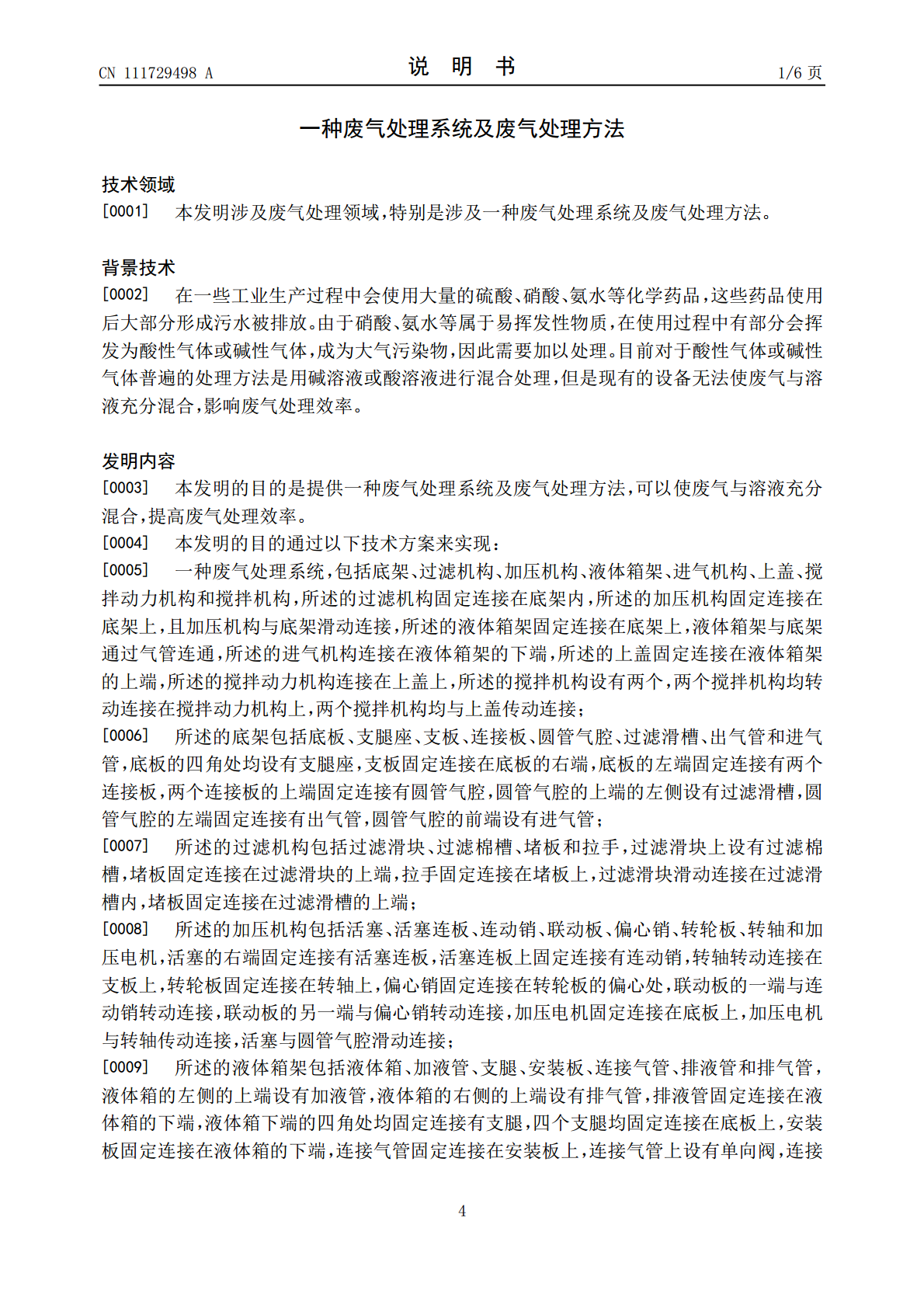

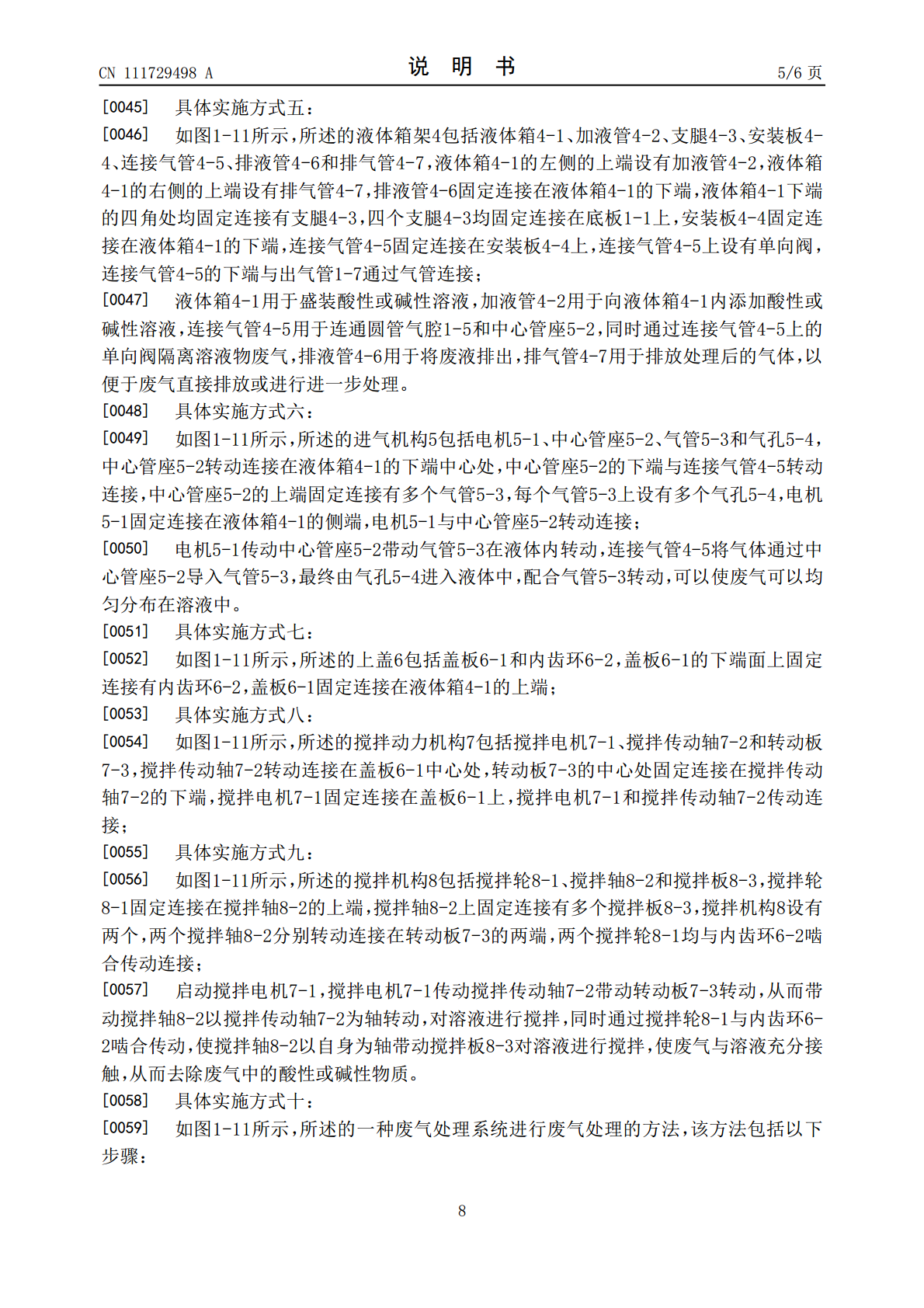

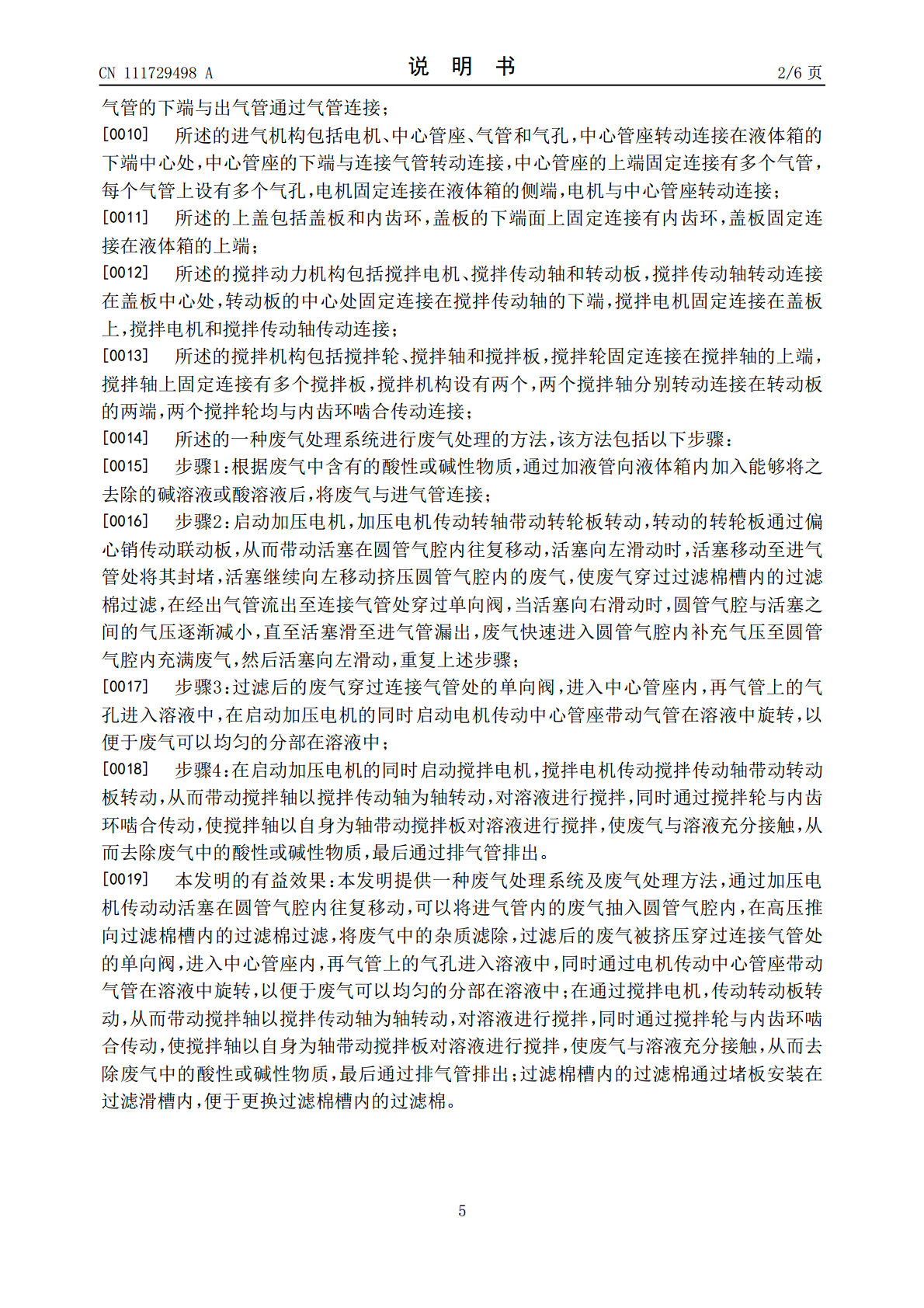

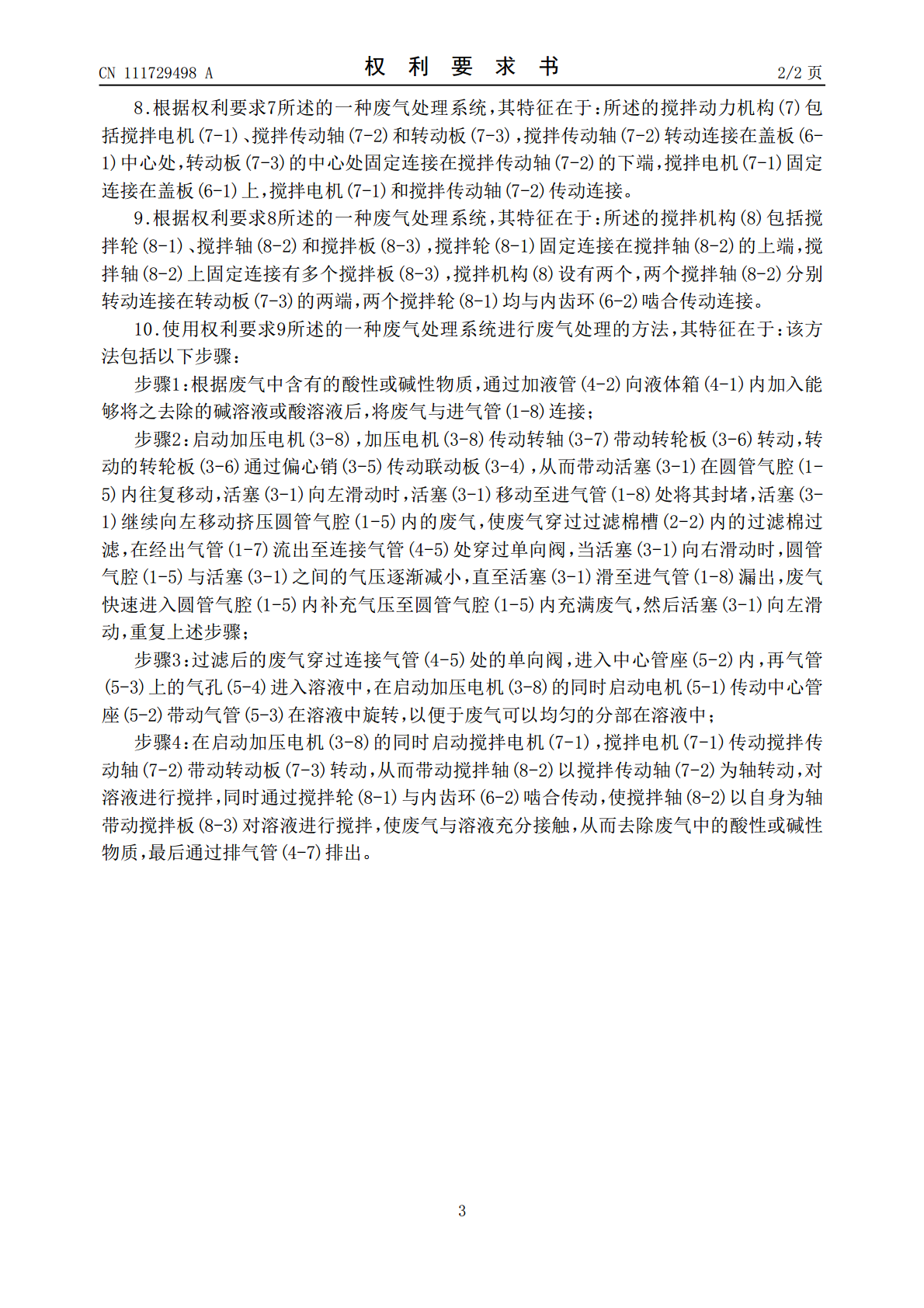

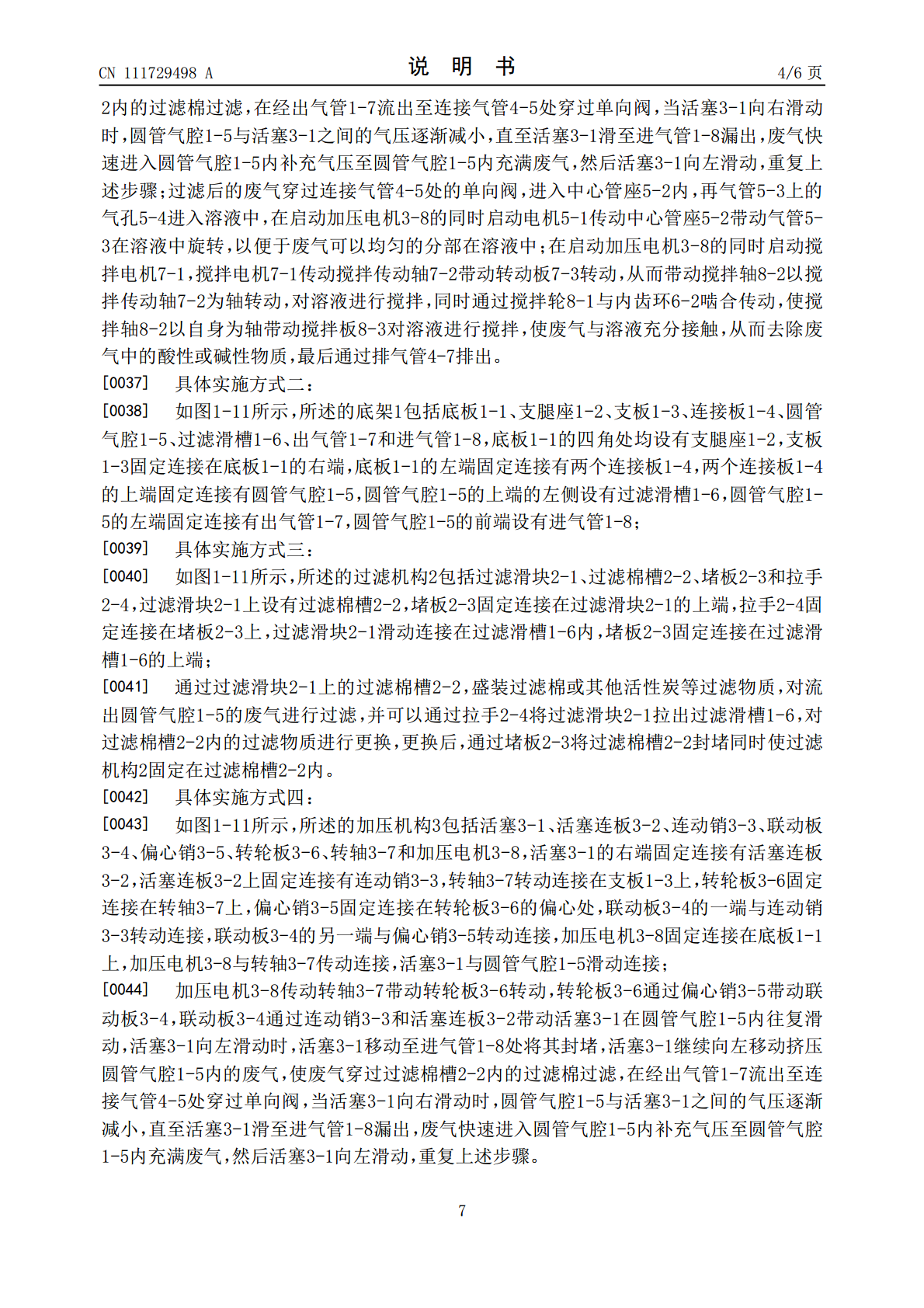

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111729498A(43)申请公布日2020.10.02(21)申请号202010679869.9(22)申请日2020.07.15(71)申请人刘爱芹地址155124黑龙江省双鸭山市岭东区双鸭山林业局安邦河居民委1组20号(72)发明人刘爱芹(74)专利代理机构北京君恒知识产权代理有限公司11466代理人余威(51)Int.Cl.B01D53/78(2006.01)B01D53/40(2006.01)B01D53/42(2006.01)B01D46/00(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种废气处理系统及废气处理方法(57)摘要本发明涉及废气处理领域，特别是涉及一种废气处理系统及废气处理方法，该方法为：1、根据废气中含有的物质，向液体箱内加入能够将之去除的溶液后，将废气与进气管连接；2、通过加压电机，传动活塞在圆管气腔内往复移动，使废气穿过过滤棉槽内的过滤棉过滤，在经出气管流出至连接气管处穿过单向阀；3、过滤后的废气通过气孔进入溶液中，通过启动电机传动中心管座带动气管在溶液中旋转，以便于废气可以均匀的分部在溶液中；4、搅拌电机传动转动板转动，从而带动搅拌轴以搅拌传动轴为轴转动，对溶液进行搅拌，同时通过搅拌轮与内齿环啮合传动，使搅拌轴以自身为轴带动搅拌板对溶液进行搅拌，使废气与溶液充分接触。CN111729498ACN111729498A权利要求书1/2页1.一种废气处理系统，包括底架(1)、过滤机构(2)、加压机构(3)、液体箱架(4)、进气机构(5)、上盖(6)、搅拌动力机构(7)和搅拌机构(8)，其特征在于：所述的过滤机构(2)固定连接在底架(1)内，所述的加压机构(3)固定连接在底架(1)上，且加压机构(3)与底架(1)滑动连接，所述的液体箱架(4)固定连接在底架(1)上，液体箱架(4)与底架(1)通过气管连通，所述的进气机构(5)连接在液体箱架(4)的下端，所述的上盖(6)固定连接在液体箱架(4)的上端，所述的搅拌动力机构(7)连接在上盖(6)上，所述的搅拌机构(8)设有两个，两个搅拌机构(8)均转动连接在搅拌动力机构(7)上，两个搅拌机构(8)均与上盖(6)传动连接。2.根据权利要求1所述的一种废气处理系统，其特征在于：所述的底架(1)包括底板(1-1)、支腿座(1-2)、支板(1-3)、连接板(1-4)、圆管气腔(1-5)、过滤滑槽(1-6)、出气管(1-7)和进气管(1-8)，底板(1-1)的四角处均设有支腿座(1-2)，支板(1-3)固定连接在底板(1-1)的右端，底板(1-1)的左端固定连接有两个连接板(1-4)，两个连接板(1-4)的上端固定连接有圆管气腔(1-5)，圆管气腔(1-5)的上端的左侧设有过滤滑槽(1-6)，圆管气腔(1-5)的左端固定连接有出气管(1-7)，圆管气腔(1-5)的前端设有进气管(1-8)。3.根据权利要求2所述的一种废气处理系统，其特征在于：所述的过滤机构(2)包括过滤滑块(2-1)、过滤棉槽(2-2)、堵板(2-3)和拉手(2-4)，过滤滑块(2-1)上设有过滤棉槽(2-2)，堵板(2-3)固定连接在过滤滑块(2-1)的上端，拉手(2-4)固定连接在堵板(2-3)上，过滤滑块(2-1)滑动连接在过滤滑槽(1-6)内，堵板(2-3)固定连接在过滤滑槽(1-6)的上端。4.根据权利要求3所述的一种废气处理系统，其特征在于：所述的加压机构(3)包括活塞(3-1)、活塞连板(3-2)、连动销(3-3)、联动板(3-4)、偏心销(3-5)、转轮板(3-6)、转轴(3-7)和加压电机(3-8)，活塞(3-1)的右端固定连接有活塞连板(3-2)，活塞连板(3-2)上固定连接有连动销(3-3)，转轴(3-7)转动连接在支板(1-3)上，转轮板(3-6)固定连接在转轴(3-7)上，偏心销(3-5)固定连接在转轮板(3-6)的偏心处，联动板(3-4)的一端与连动销(3-3)转动连接，联动板(3-4)的另一端与偏心销(3-5)转动连接，加压电机(3-8)固定连接在底板(1-1)上，加压电机(3-8)与转轴(3-7)传动连接，活塞(3-1)与圆管气腔(1-5)滑动连接。5.根据权利要求4所述的一种废气处理系统，其特征在于：所述的液体箱架(4)包括液体箱(4-1)、加液管(4-2)、支腿(4-3)、安装板(4-4)、连接气管(4-5)、排液管(4-6)和排气管(4-7)，液体箱(4-1)的左侧的上端设有加液管(4-2)，液体箱(4-1)的右侧的上端设有排气管(4-7)，排液管(4-6)固定连接在液体箱(4-1)的下端，液体箱(4-1)下端的四角处均固定连接有支腿(4-3)，四个支腿(4-3)
