一种透光防雨型百叶窗.pdf

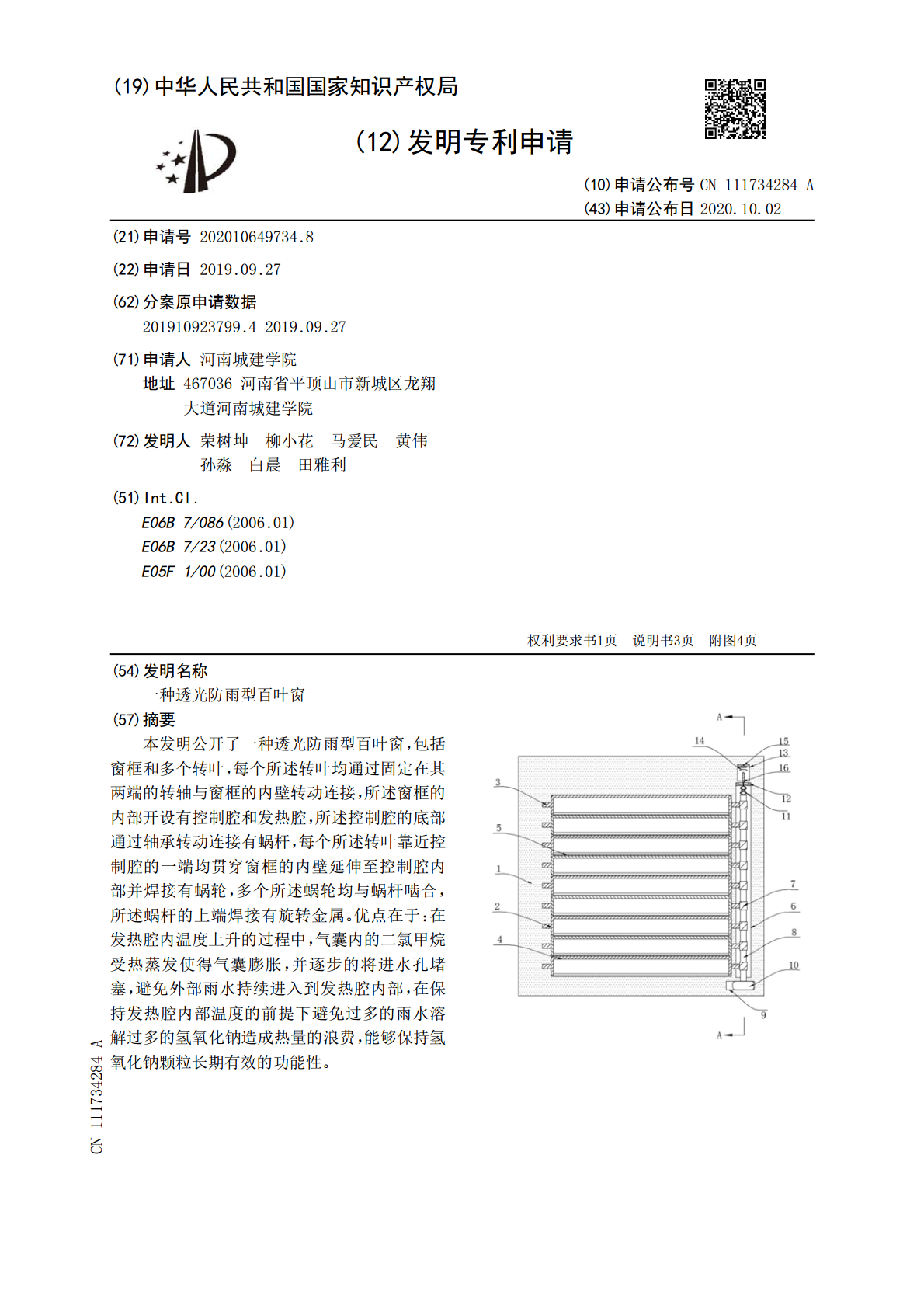

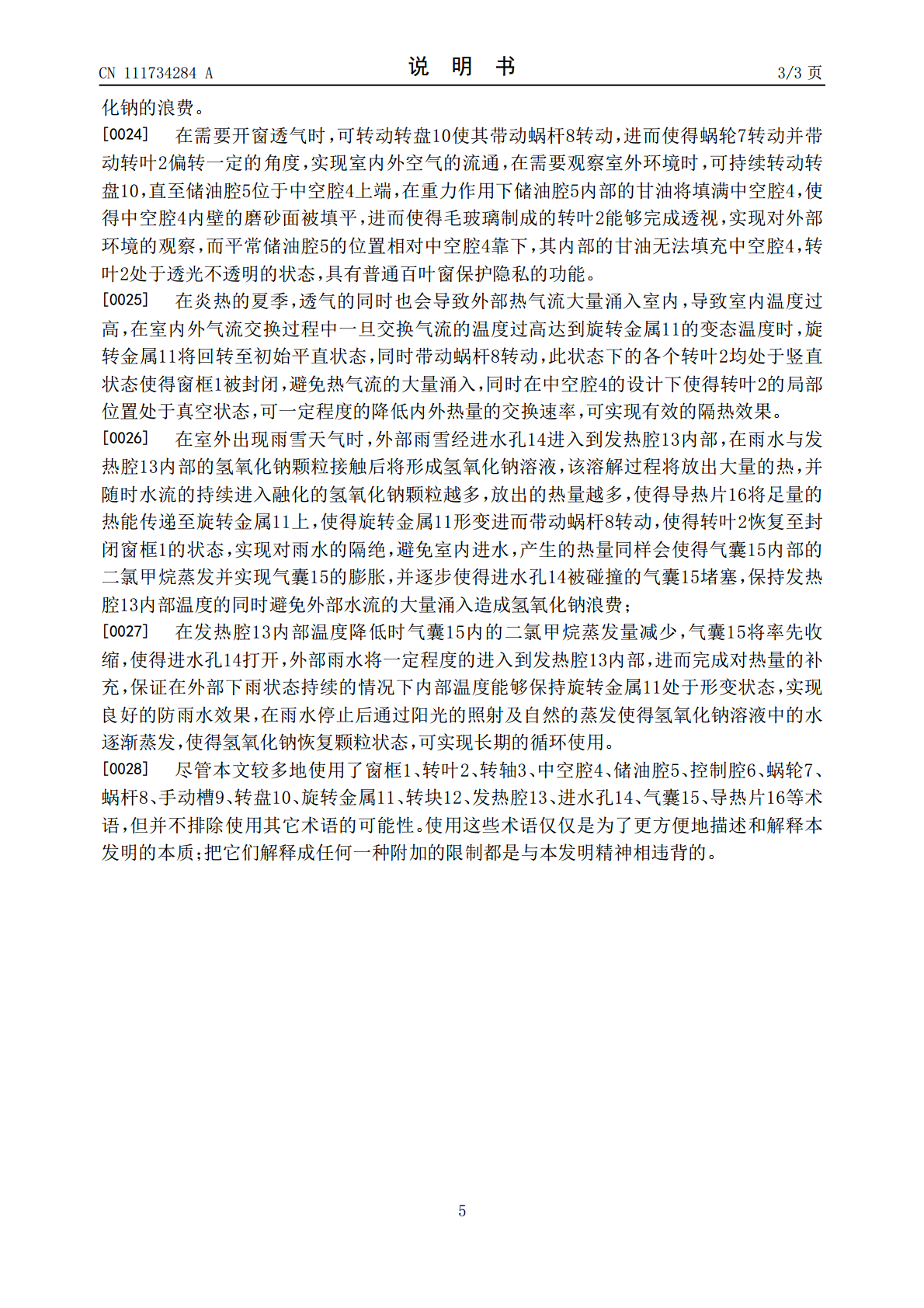

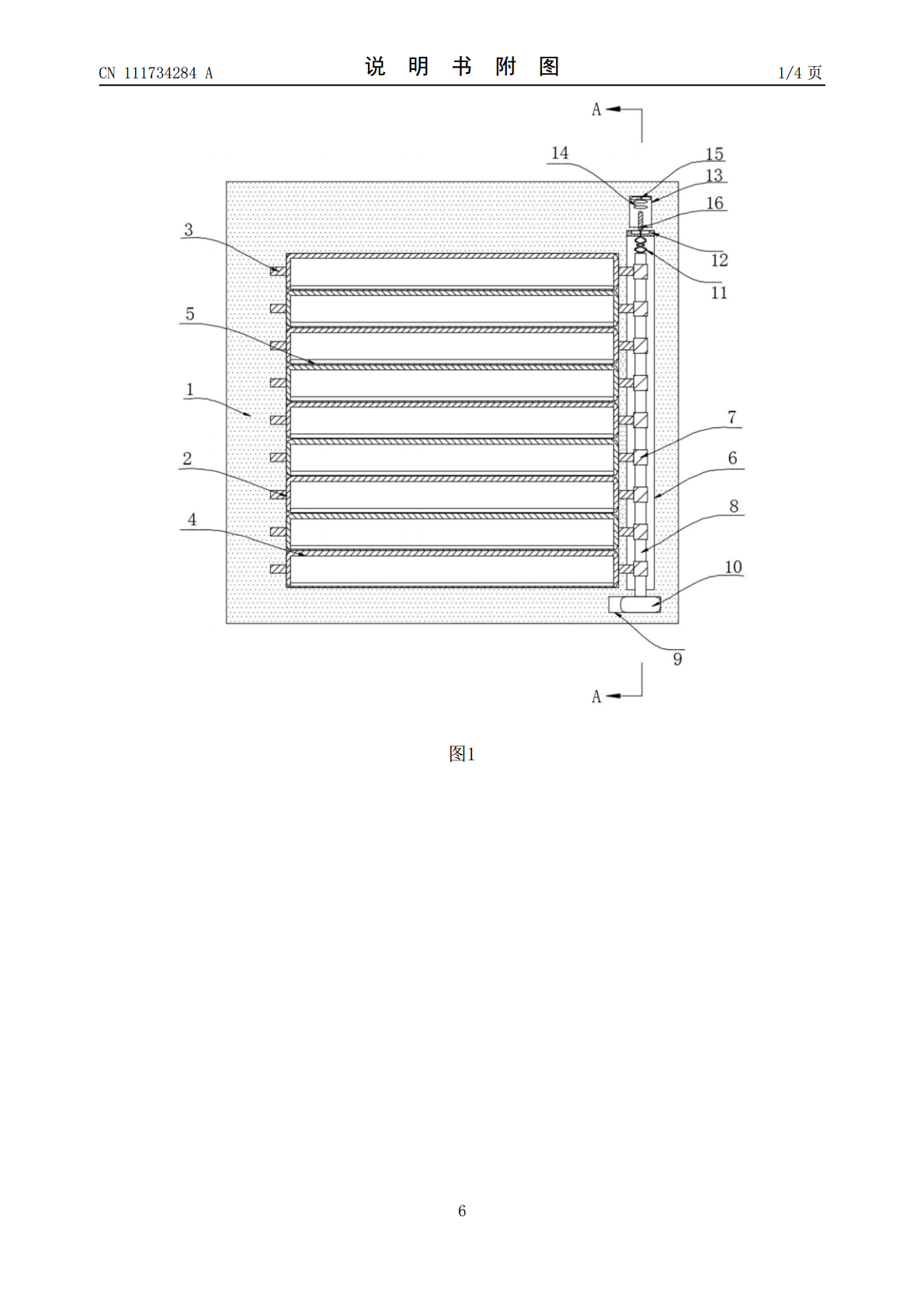

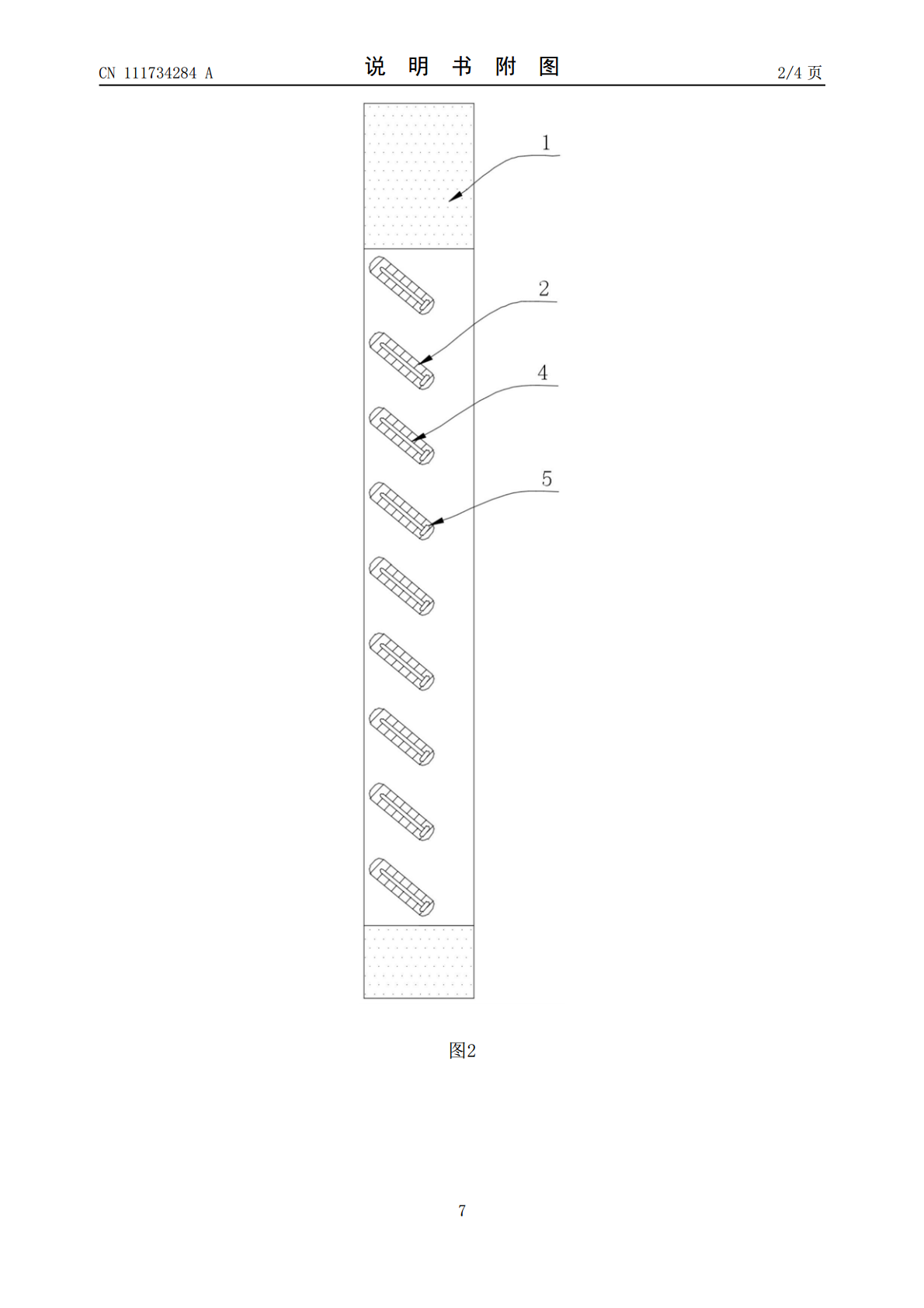

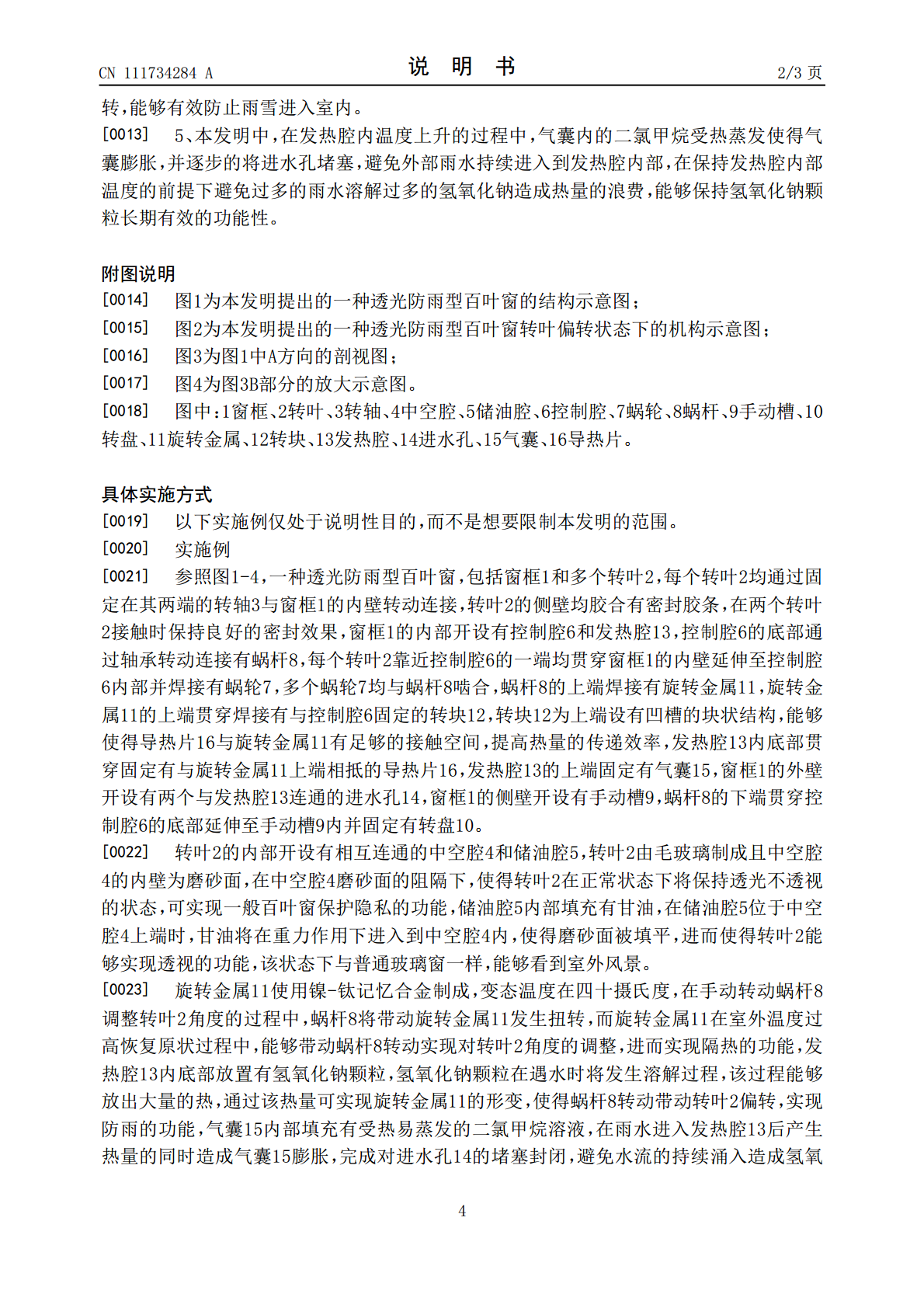

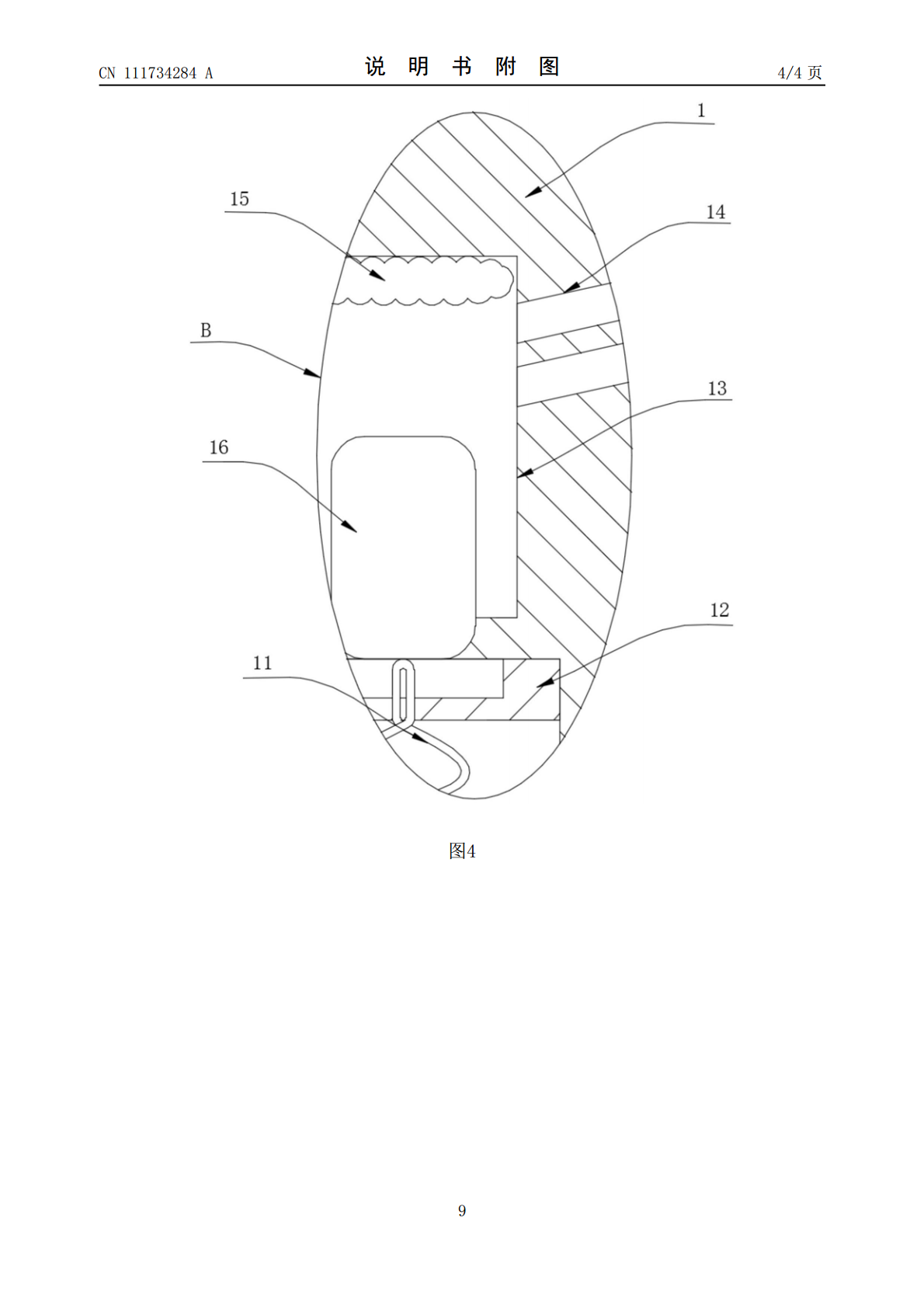

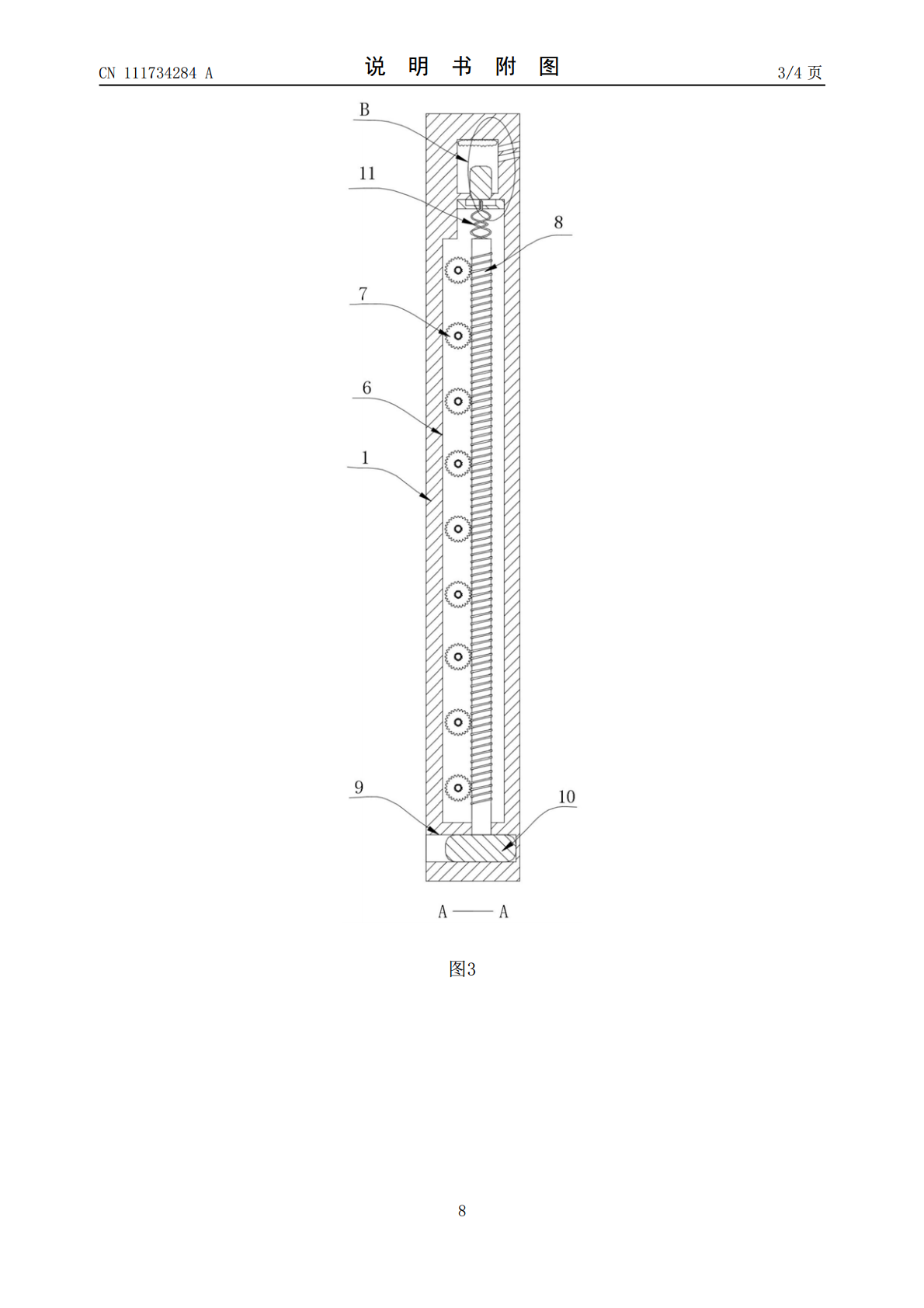

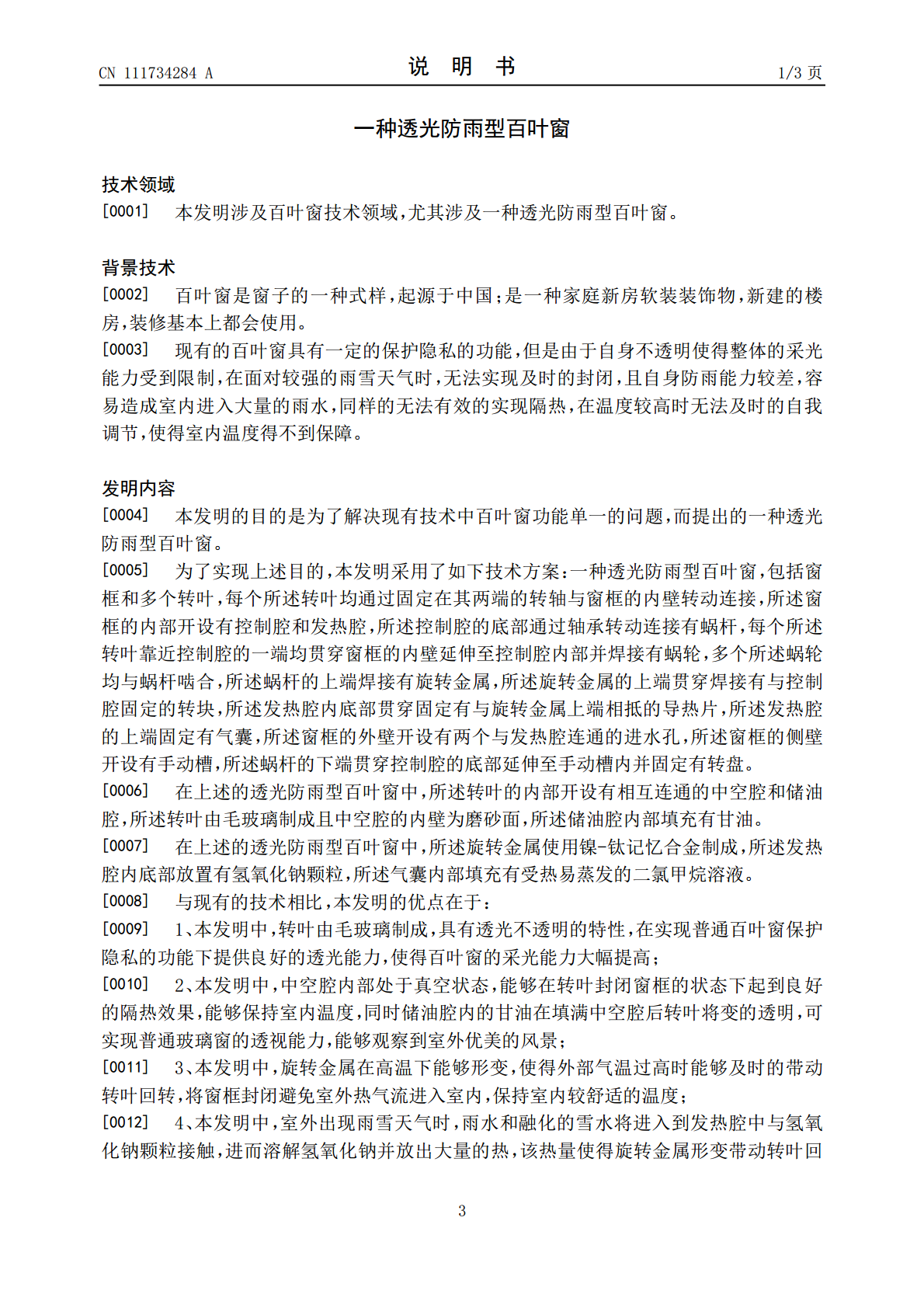

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111734284A(43)申请公布日2020.10.02(21)申请号202010649734.8(22)申请日2019.09.27(62)分案原申请数据201910923799.42019.09.27(71)申请人河南城建学院地址467036河南省平顶山市新城区龙翔大道河南城建学院(72)发明人荣树坤柳小花马爱民黄伟孙淼白晨田雅利(51)Int.Cl.E06B7/086(2006.01)E06B7/23(2006.01)E05F1/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种透光防雨型百叶窗(57)摘要本发明公开了一种透光防雨型百叶窗，包括窗框和多个转叶，每个所述转叶均通过固定在其两端的转轴与窗框的内壁转动连接，所述窗框的内部开设有控制腔和发热腔，所述控制腔的底部通过轴承转动连接有蜗杆，每个所述转叶靠近控制腔的一端均贯穿窗框的内壁延伸至控制腔内部并焊接有蜗轮，多个所述蜗轮均与蜗杆啮合，所述蜗杆的上端焊接有旋转金属。优点在于：在发热腔内温度上升的过程中，气囊内的二氯甲烷受热蒸发使得气囊膨胀，并逐步的将进水孔堵塞，避免外部雨水持续进入到发热腔内部，在保持发热腔内部温度的前提下避免过多的雨水溶解过多的氢氧化钠造成热量的浪费，能够保持氢氧化钠颗粒长期有效的功能性。CN111734284ACN111734284A权利要求书1/1页1.一种透光防雨型百叶窗，包括窗框(1)和多个转叶(2)，其特征在于，每个所述转叶(2)均通过固定在其两端的转轴(3)与窗框(1)的内壁转动连接，所述窗框(1)的内部开设有控制腔(6)和发热腔(13)，所述控制腔(6)的底部通过轴承转动连接有蜗杆(8)，每个所述转叶(2)靠近控制腔(6)的一端均贯穿窗框(1)的内壁延伸至控制腔(6)内部并焊接有蜗轮(7)，多个所述蜗轮(7)均与蜗杆(8)啮合，所述蜗杆(8)的上端焊接有旋转金属(11)，所述旋转金属(11)使用镍-钛记忆合金制成；所述旋转金属(11)的上端贯穿焊接有与控制腔(6)固定的转块(12)，所述发热腔(13)内底部贯穿固定有与旋转金属(11)上端相抵的导热片(16)，所述发热腔(13)的上端固定有气囊(15)，所述发热腔(13)内底部放置有氢氧化钠颗粒，所述气囊(15)内部填充有受热易蒸发的二氯甲烷溶液；所述窗框(1)的外壁开设有两个与发热腔(13)连通的进水孔(14)，所述窗框(1)的侧壁开设有手动槽(9)，所述蜗杆(8)的下端贯穿控制腔(6)的底部延伸至手动槽(9)内并固定有转盘(10)；在手动转动蜗杆(8)调整转叶(2)角度的过程中，蜗杆(8)带动旋转金属(11)发生扭转，旋转金属(11)在室外温度提高复原状过程中，能够带动蜗杆(8)转动实现对转叶(2)角度的调整；外部雨雪经进水孔(14)进入到发热腔(13)内部并与氢氧化钠颗粒接触后反应放热，导热片(16)将热能传递至旋转金属(11)上，使得旋转金属(11)形变进而带动蜗杆(8)转动，使得转叶(2)恢复至封闭窗框(1)的状态；产生的热量同样会使得气囊(15)内部的二氯甲烷蒸发并实现气囊(15)的膨胀，并逐步使得进水孔(14)被膨胀的气囊(15)堵塞，保持发热腔(13)内部温度的同时避免外部水流的大量涌入；在发热腔(13)内部温度降低时气囊(15)内的二氯甲烷蒸发量减少，气囊(15)将率先收缩，使得进水孔(14)打开，外部雨水将进入到发热腔(13)内部，进而完成对热量的补充，保证在外部下雨状态持续的情况下内部温度能够保持旋转金属11处于形变状态。2.根据权利要求1所述的一种透光防雨型百叶窗，其特征在于，所述转叶(2)的内部开设有相互连通的中空腔(4)和储油腔(5)，所述转叶(2)由毛玻璃制成且中空腔(4)的内壁为磨砂面，所述储油腔(5)内部填充有甘油。2CN111734284A说明书1/3页一种透光防雨型百叶窗技术领域[0001]本发明涉及百叶窗技术领域，尤其涉及一种透光防雨型百叶窗。背景技术[0002]百叶窗是窗子的一种式样，起源于中国；是一种家庭新房软装装饰物，新建的楼房，装修基本上都会使用。[0003]现有的百叶窗具有一定的保护隐私的功能，但是由于自身不透明使得整体的采光能力受到限制，在面对较强的雨雪天气时，无法实现及时的封闭，且自身防雨能力较差，容易造成室内进入大量的雨水，同样的无法有效的实现隔热，在温度较高时无法及时的自我调节，使得室内温度得不到保障。发明内容[0004]本发明的目的是为了解决现有技术中百叶窗功能单一的问题，而提出的一种透光防雨型百叶窗。[0005]为了实现上述目的，本发明采用了如下技术方案：一种透光防雨型百叶窗，包括窗框和多个转叶，每个所述转叶均通过固定在其两端
