一种移动式多功能墙体修整机.pdf

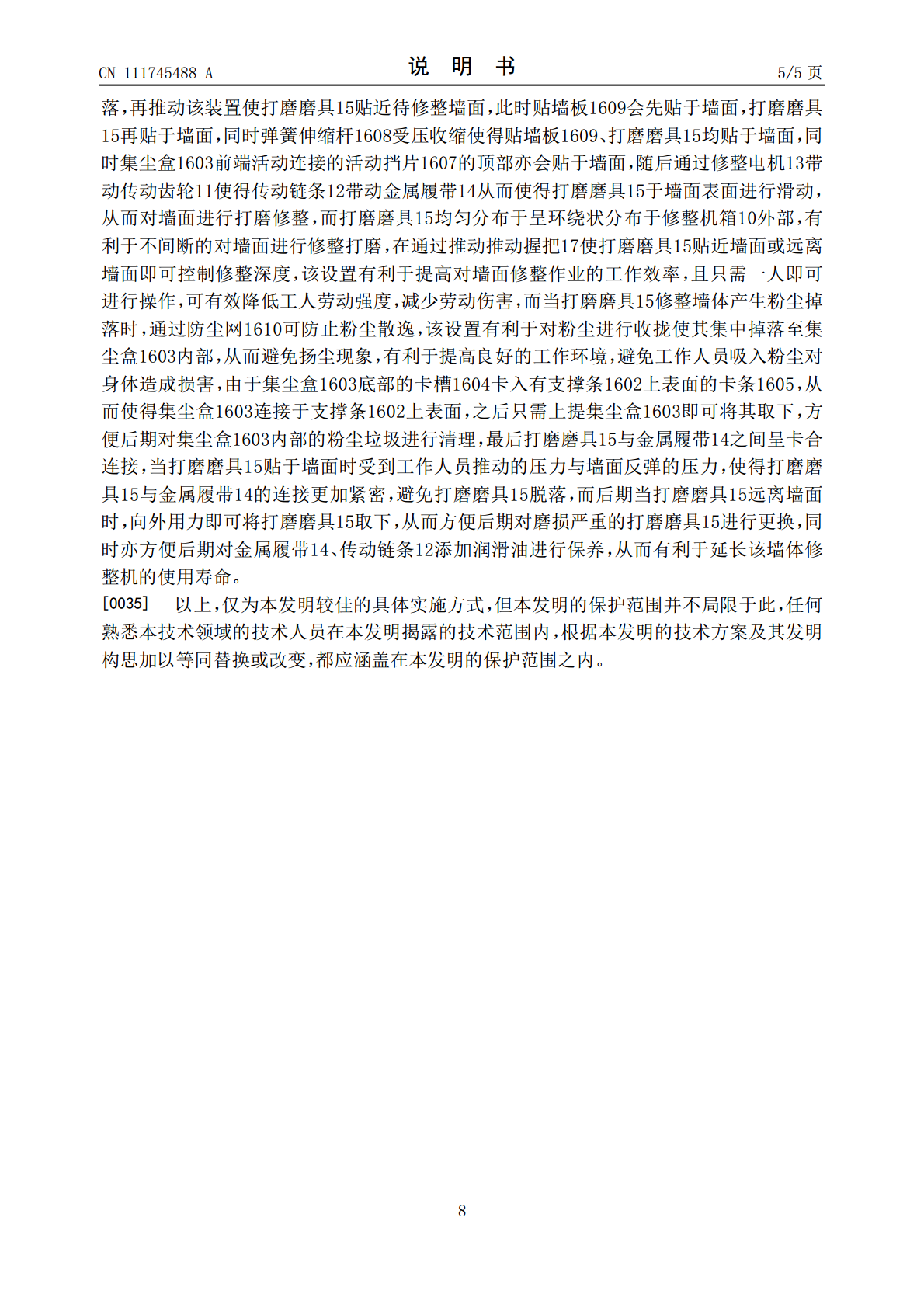

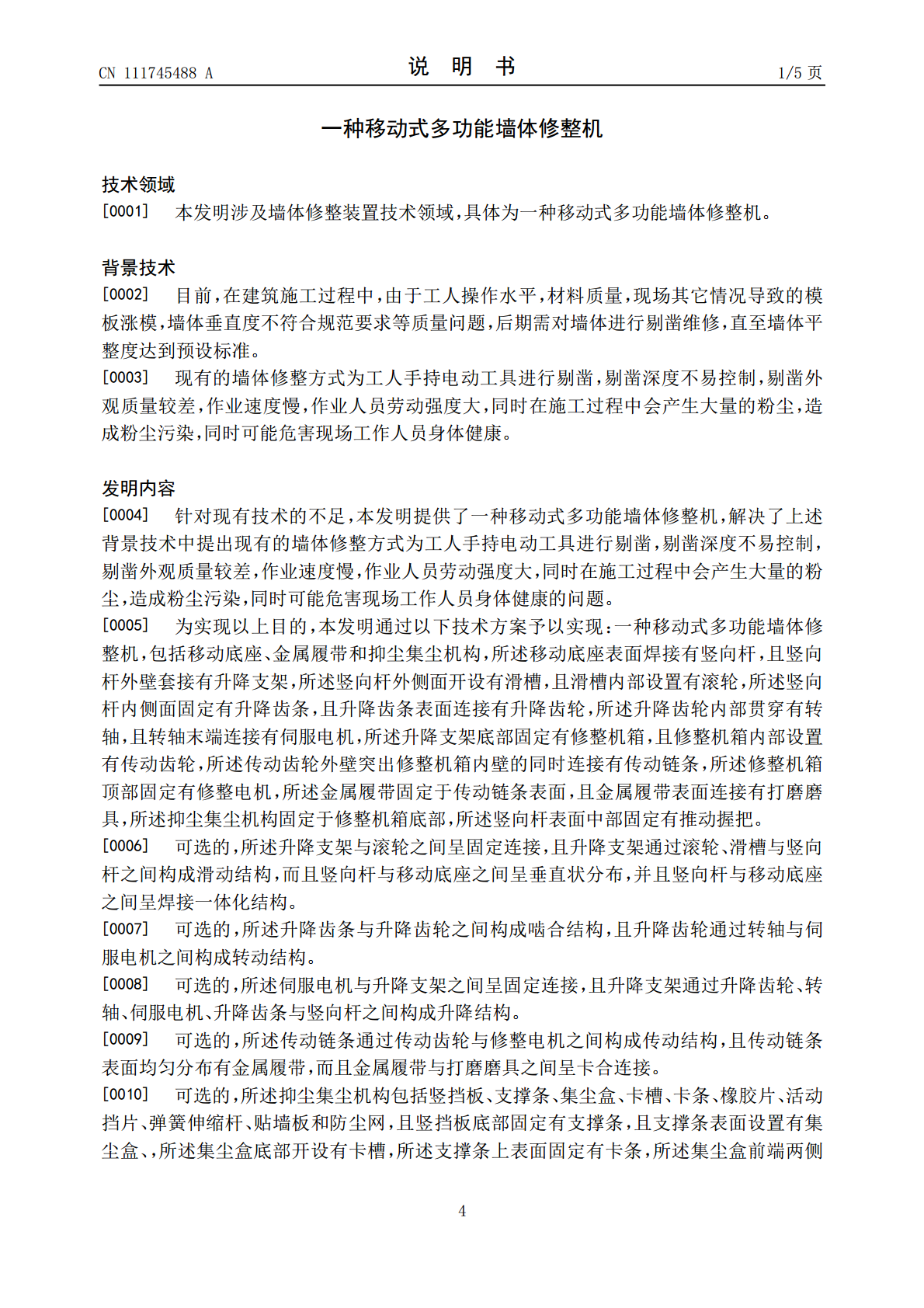

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111745488A(43)申请公布日2020.10.09(21)申请号202010660463.6(22)申请日2020.07.10(71)申请人中建八局第一建设有限公司地址250010山东省济南市历下区工业南路89号(72)发明人杨海威翟文明李双庆曹逢春陈书强张健溥(74)专利代理机构济南信达专利事务所有限公司37100代理人姜鹏(51)Int.Cl.B24B7/18(2006.01)B24B55/06(2006.01)B24B55/12(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种移动式多功能墙体修整机(57)摘要本发明公开了一种移动式多功能墙体修整机，涉及墙体修整装置技术领域，具体为移动底座、金属履带和抑尘集尘机构，所述移动底座表面焊接有竖向杆，所述竖向杆内侧面固定有升降齿条，所述修整机箱顶部固定有修整电机，所述金属履带固定于传动链条表面，所述抑尘集尘机构固定于修整机箱底部。该移动式多功能墙体修整机，通过修整电机带动传动齿轮使得传动链条带动金属履带从而使得打磨磨具于墙面表面进行滑动，从而对墙面进行打磨修整，而打磨磨具均匀分布于呈环绕状分布于修整机箱外部，有利于不间断的对墙面进行修整打磨，该设置有利于提高对墙面修整作业的工作效率，且只需一人即可进行操作，可有效降低工人劳动强度，减少劳动伤害。CN111745488ACN111745488A权利要求书1/2页1.一种移动式多功能墙体修整机，包括移动底座(1)、金属履带(14)和抑尘集尘机构(16)，其特征在于：所述移动底座(1)表面焊接有竖向杆(2)，且竖向杆(2)外壁套接有升降支架(3)，所述竖向杆(2)外侧面开设有滑槽(4)，且滑槽(4)内部设置有滚轮(5)，所述竖向杆(2)内侧面固定有升降齿条(6)，且升降齿条(6)表面连接有升降齿轮(7)，所述升降齿轮(7)内部贯穿有转轴(8)，且转轴(8)末端连接有伺服电机(9)，所述升降支架(3)底部固定有修整机箱(10)，且修整机箱(10)内部设置有传动齿轮(11)，所述传动齿轮(11)外壁突出修整机箱(10)内壁的同时连接有传动链条(12)，所述修整机箱(10)顶部固定有修整电机(13)，所述金属履带(14)固定于传动链条(12)表面，且金属履带(14)表面连接有打磨磨具(15)，所述抑尘集尘机构(16)固定于修整机箱(10)底部，所述竖向杆(2)表面中部固定有推动握把(17)。2.根据权利要求1所述的一种移动式多功能墙体修整机，其特征在于：所述升降支架(3)与滚轮(5)之间呈固定连接，且升降支架(3)通过滚轮(5)、滑槽(4)与竖向杆(2)之间构成滑动结构，而且竖向杆(2)与移动底座(1)之间呈垂直状分布，并且竖向杆(2)与移动底座(1)之间呈焊接一体化结构。3.根据权利要求1所述的一种移动式多功能墙体修整机，其特征在于：所述升降齿条(6)与升降齿轮(7)之间构成啮合结构，且升降齿轮(7)通过转轴(8)与伺服电机(9)之间构成转动结构。4.根据权利要求1所述的一种移动式多功能墙体修整机，其特征在于：所述伺服电机(9)与升降支架(3)之间呈固定连接，且升降支架(3)通过升降齿轮(7)、转轴(8)、伺服电机(9)、升降齿条(6)与竖向杆(2)之间构成升降结构。5.根据权利要求1所述的一种移动式多功能墙体修整机，其特征在于：所述传动链条(12)通过传动齿轮(11)与修整电机(13)之间构成传动结构，且传动链条(12)表面均匀分布有金属履带(14)，而且金属履带(14)与打磨磨具(15)之间呈卡合连接。6.根据权利要求1所述的一种移动式多功能墙体修整机，其特征在于：所述抑尘集尘机构(16)包括竖挡板(1601)、支撑条(1602)、集尘盒(1603)、卡槽(1604)、卡条(1605)、橡胶片(1606)、活动挡片(1607)、弹簧伸缩杆(1608)、贴墙板(1609)和防尘网(1610)，且竖挡板(1601)底部固定有支撑条(1602)，且支撑条(1602)表面设置有集尘盒(1603)、，所述集尘盒(1603)底部开设有卡槽(1604)，所述支撑条(1602)上表面固定有卡条(1605)，所述集尘盒(1603)前端两侧内壁固定有橡胶片(1606)，且橡胶片(1606)另一端连接有活动挡片(1607)，所述竖挡板(1601)表面两侧固定有弹簧伸缩杆(1608)，且弹簧伸缩杆(1608)前端连接有贴墙板(1609)，所述贴墙板(1609)表面与竖挡板(1601)表面固定有防尘网(1610)。7.根据权利要求6所述的一种移动式多功能墙体修整机，其特征在于：所述集尘盒(1603)通过卡槽(1604)、卡条(1605)与支撑条(1602)
