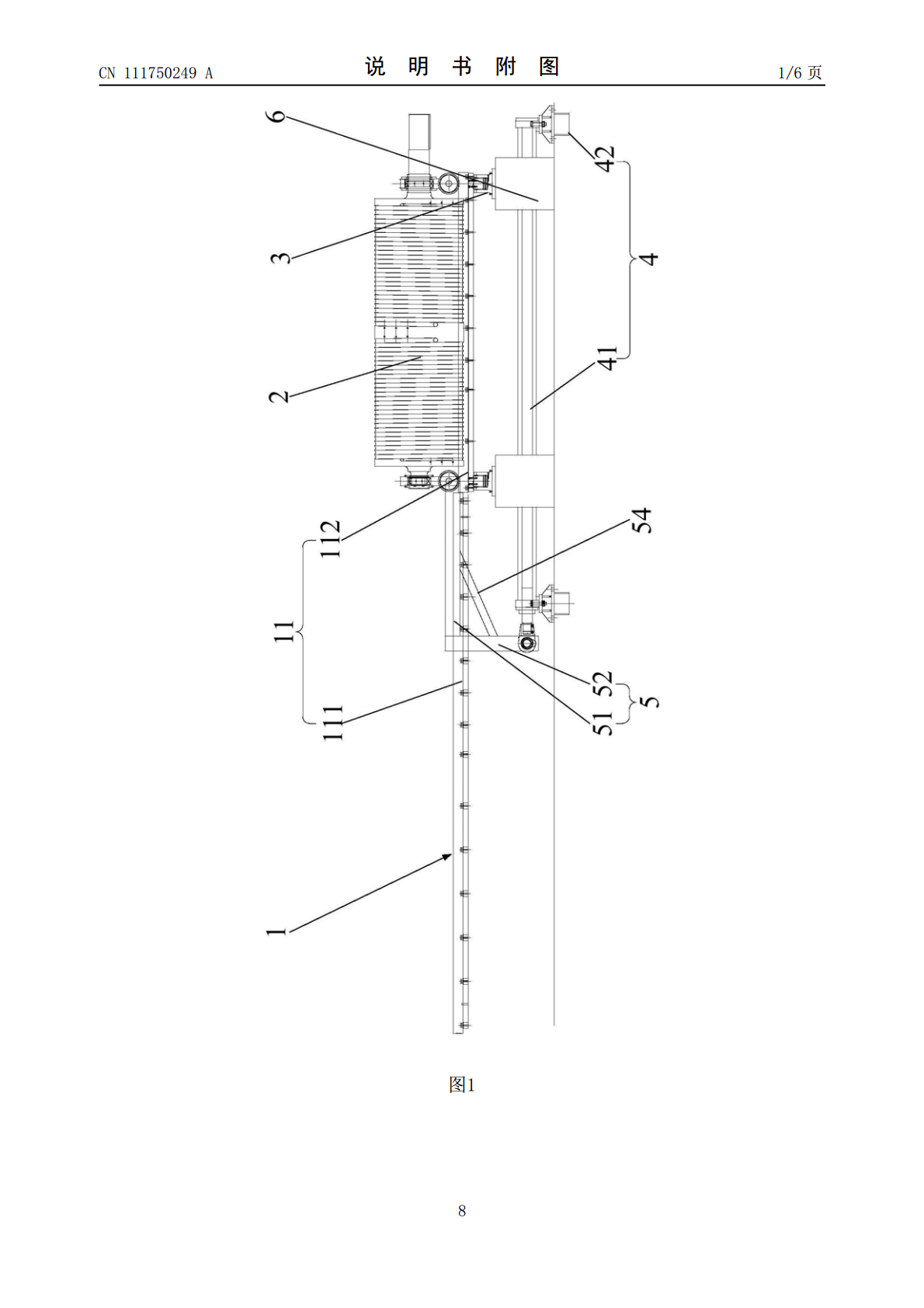

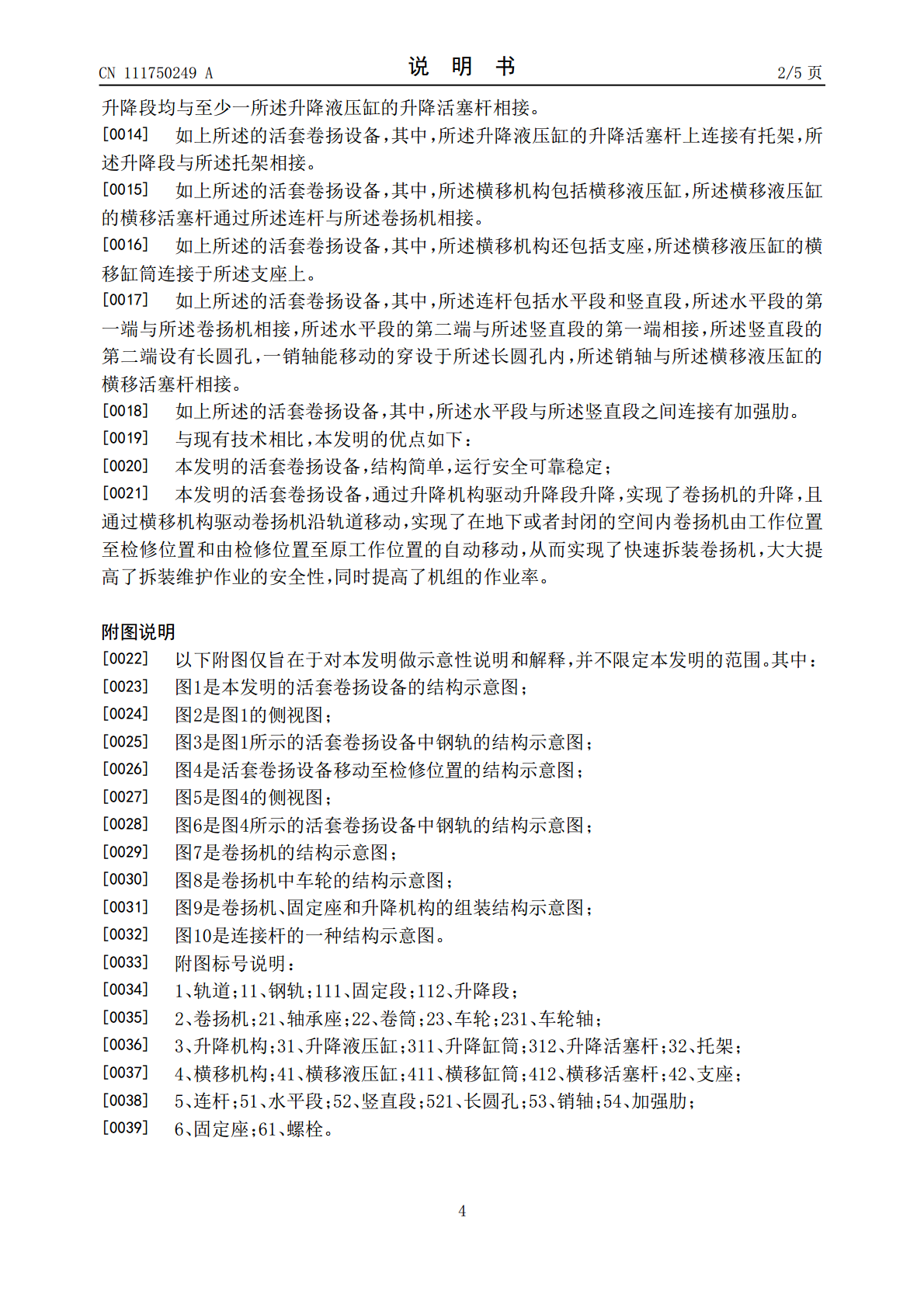

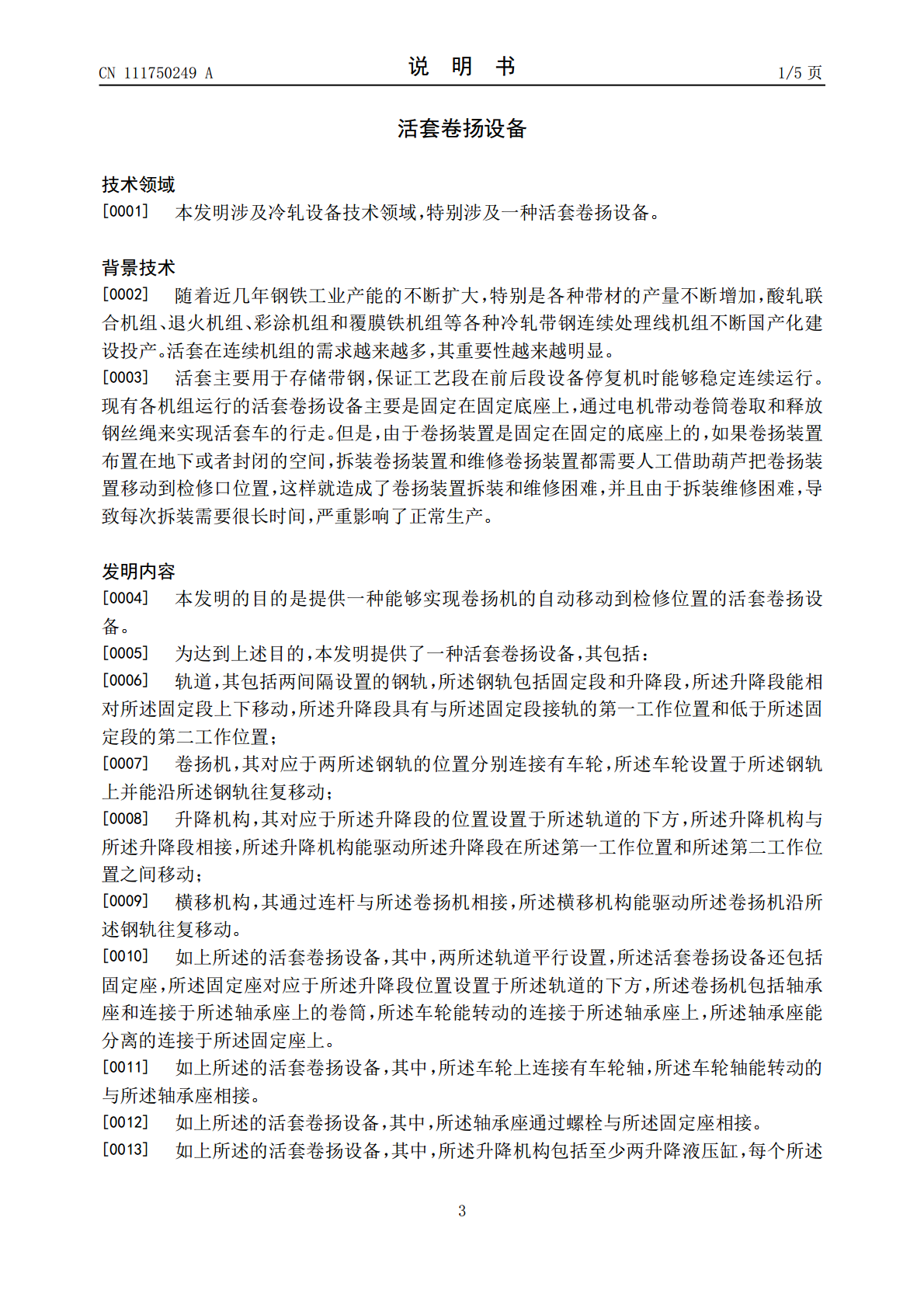

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111750249A(43)申请公布日2020.10.09(21)申请号202010668099.8(22)申请日2020.07.13(71)申请人北京京诚之星科技开发有限公司地址100176北京市大兴区北京经济技术开发区建安街7号申请人中冶京诚工程技术有限公司(72)发明人吴安民王建兵于静涛王春莲严洪凯(74)专利代理机构北京三友知识产权代理有限公司11127代理人刘金凤赵燕力(51)Int.Cl.F16M11/42(2006.01)F16M11/32(2006.01)B66D1/28(2006.01)权利要求书1页说明书5页附图6页(54)发明名称活套卷扬设备(57)摘要本发明提供了一种活套卷扬设备，其包括轨道、卷扬机、升降机构和横移机构，轨道包括两间隔设置的钢轨，钢轨包括固定段和升降段，升降段能相对固定段上下移动，升降段具有第一工作位置和第二工作位置；卷扬机上连接有车轮，车轮设置于钢轨上并能沿钢轨往复移动；升降机构设置于轨道的下方，升降机构与升降段相接，升降机构能驱动升降段在第一工作位置和第二工作位置之间移动；横移机构通过连杆与卷扬机相接，横移机构能驱动卷扬机沿钢轨往复移动。本发明的活套卷扬设备，实现了卷扬机由工作位置至检修位置和由检修位置至原工作位置的自动移动，大大提高了拆装维护作业的安全性，同时提高了机组的作业率。CN111750249ACN111750249A权利要求书1/1页1.一种活套卷扬设备，其特征在于，所述活套卷扬设备包括：轨道，其包括两间隔设置的钢轨，所述钢轨包括固定段和升降段，所述升降段能相对所述固定段上下移动，所述升降段具有与所述固定段接轨的第一工作位置和低于所述固定段的第二工作位置；卷扬机，其对应于两所述钢轨的位置分别连接有车轮，所述车轮设置于所述钢轨上并能沿所述钢轨往复移动；升降机构，其对应于所述升降段的位置设置于所述轨道的下方，所述升降机构与所述升降段相接，所述升降机构能驱动所述升降段在所述第一工作位置和所述第二工作位置之间移动；横移机构，其通过连杆与所述卷扬机相接，所述横移机构能驱动所述卷扬机沿所述钢轨往复移动。2.根据权利要求1所述的活套卷扬设备，其特征在于，两所述轨道平行设置，所述活套卷扬设备还包括固定座，所述固定座对应于所述升降段位置设置于所述轨道的下方，所述卷扬机包括轴承座和连接于所述轴承座上的卷筒，所述车轮能转动的连接于所述轴承座上，所述轴承座能分离的连接于所述固定座上。3.根据权利要求2所述的活套卷扬设备，其特征在于，所述车轮上连接有车轮轴，所述车轮轴能转动的与所述轴承座相接。4.根据权利要求2所述的活套卷扬设备，其特征在于，所述轴承座通过螺栓与所述固定座相接。5.根据权利要求1所述的活套卷扬设备，其特征在于，所述升降机构包括至少两升降液压缸，每个所述升降段均与至少一所述升降液压缸的升降活塞杆相接。6.根据权利要求5所述的活套卷扬设备，其特征在于，所述升降液压缸的升降活塞杆上连接有托架，所述升降段与所述托架相接。7.根据权利要求1所述的活套卷扬设备，其特征在于，所述横移机构包括横移液压缸，所述横移液压缸的横移活塞杆通过所述连杆与所述卷扬机相接。8.根据权利要求7所述的活套卷扬设备，其特征在于，所述横移机构还包括支座，所述横移液压缸的横移缸筒连接于所述支座上。9.根据权利要求7所述的活套卷扬设备，其特征在于，所述连杆包括水平段和竖直段，所述水平段的第一端与所述卷扬机相接，所述水平段的第二端与所述竖直段的第一端相接，所述竖直段的第二端设有长圆孔，一销轴能移动的穿设于所述长圆孔内，所述销轴与所述横移液压缸的横移活塞杆相接。10.根据权利要求9所述的活套卷扬设备，其特征在于，所述水平段与所述竖直段之间连接有加强肋。2CN111750249A说明书1/5页活套卷扬设备技术领域[0001]本发明涉及冷轧设备技术领域，特别涉及一种活套卷扬设备。背景技术[0002]随着近几年钢铁工业产能的不断扩大，特别是各种带材的产量不断增加，酸轧联合机组、退火机组、彩涂机组和覆膜铁机组等各种冷轧带钢连续处理线机组不断国产化建设投产。活套在连续机组的需求越来越多，其重要性越来越明显。[0003]活套主要用于存储带钢，保证工艺段在前后段设备停复机时能够稳定连续运行。现有各机组运行的活套卷扬设备主要是固定在固定底座上，通过电机带动卷筒卷取和释放钢丝绳来实现活套车的行走。但是，由于卷扬装置是固定在固定的底座上的，如果卷扬装置布置在地下或者封闭的空间，拆装卷扬装置和维修卷扬装置都需要人工借助葫芦把卷扬装置移动到检修口位置，这样就造成了卷扬装置拆装和维修困难，并且由于拆装维修困难，导致每次拆装需要很长时间，严重影响了正常生产。发明内容[0004]
