一种用于立式钻床的稳定型夹持装置.pdf

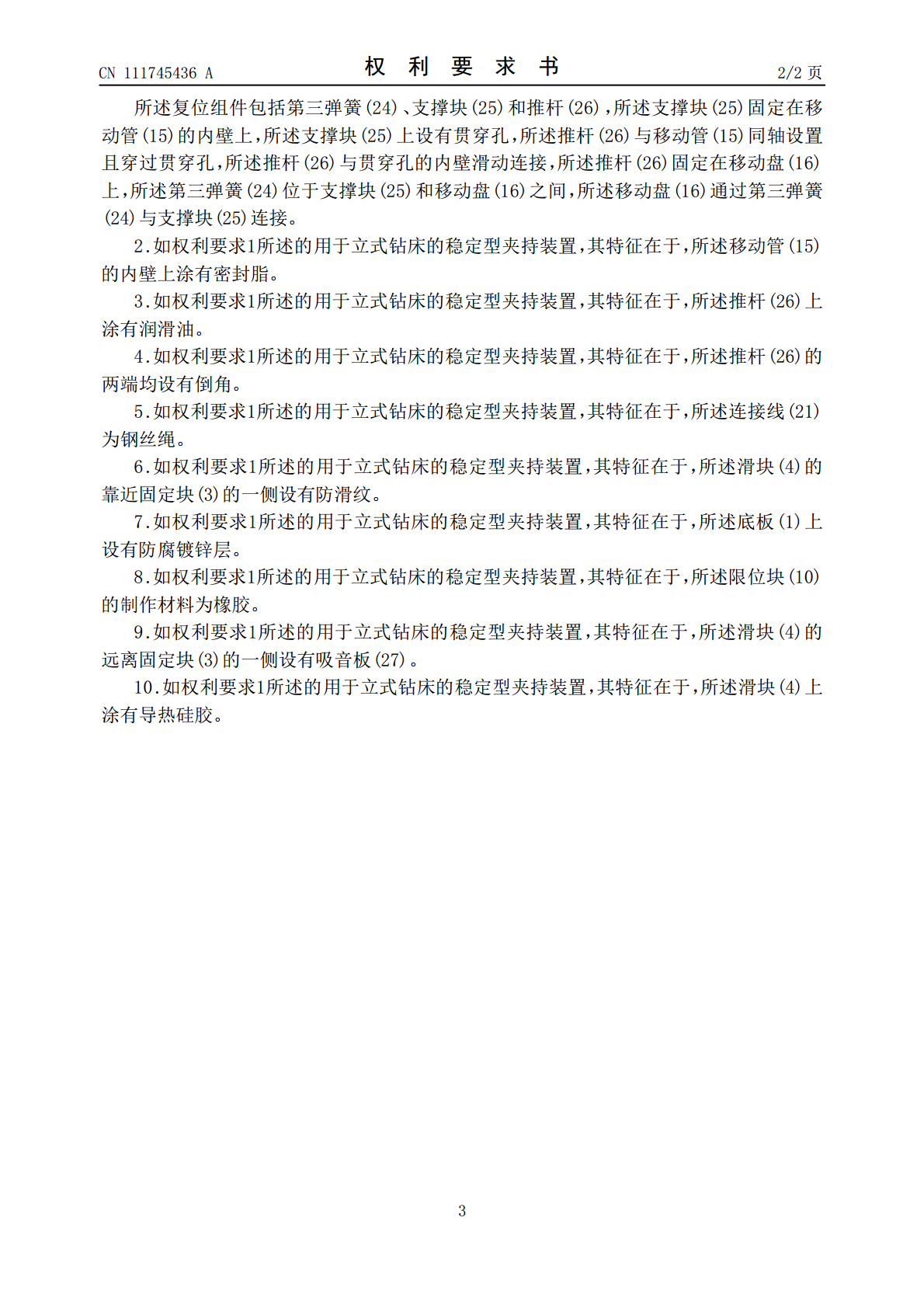

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111745436A(43)申请公布日2020.10.09(21)申请号202010736020.0(22)申请日2020.07.28(71)申请人扬州市金品机械有限公司地址225000江苏省扬州市高邮市高邮镇工业集中区同心路南侧(72)发明人李天阳(51)Int.Cl.B23Q3/06(2006.01)B23Q3/08(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种用于立式钻床的稳定型夹持装置(57)摘要本发明涉及一种用于立式钻床的稳定型夹持装置，包括底板和移动板，所述底板和移动板均水平设置，所述移动板设置在底板的上方，所述移动板与底板正对设置且之间设有间隙，所述移动板上设有夹持机构和辅助机构，所述夹持机构包括固定块、滑块、丝杆、连接轴承、转动轴、摇把、控制组件和四个连接组件，所述连接组件包括导杆、限位块、第一弹簧和导孔，所述控制组件包括单向轴承、转动齿轮和齿条，所述辅助机构包括移动管、移动盘、吸盘、复位组件、两个传动组件和两个辅助组件，该用于立式钻床的稳定型夹持装置通过夹持机构实现了夹持零部件的功能，不仅如此，还通过辅助机构实现了自动松开零部件的功能，提高了便捷性。CN111745436ACN111745436A权利要求书1/2页1.一种用于立式钻床的稳定型夹持装置，包括底板(1)和移动板(2)，所述底板(1)和移动板(2)均水平设置，所述移动板(2)设置在底板(1)的上方，所述移动板(2)与底板(1)正对设置且之间设有间隙，其特征在于，所述移动板(2)上设有夹持机构和辅助机构；所述夹持机构包括固定块(3)、滑块(4)、丝杆(5)、连接轴承(6)、转动轴(7)、摇把(8)、控制组件和四个连接组件，所述丝杆(5)与移动板(2)平行，所述固定块(3)固定在移动板(2)的顶部，所述固定块(3)上设有通孔，所述通孔和转动轴(7)均与丝杆(5)同轴设置，所述丝杆(5)的一端插入通孔内且与通孔的内壁之间设有间隙，所述转动轴(7)固定在丝杆(5)的另一端，所述摇把(8)安装在转动轴(7)的远离丝杆(5)的一端，所述连接轴承(6)的内圈安装在转动轴(7)上，所述连接轴承(6)的外圈固定在移动板(2)的顶部，所述滑块(4)位于固定块(3)和转动轴(7)之间且套设在丝杆(5)上，所述滑块(4)的与丝杆(5)的连接处设有与丝杆(5)匹配的螺纹，所述滑块(4)与移动板(2)的顶部抵靠且与固定块(3)之间设有间隙，所述控制组件设置在转动轴(7)上，所述连接组件呈矩阵水平均匀设置在移动板(2)和底板(1)之间；所述连接组件包括导杆(9)、限位块(10)、第一弹簧(11)和导孔，所述导孔设置在移动板(2)上，所述导杆(9)与移动板(2)垂直，所述导杆(9)穿过导孔且与导孔的内壁滑动连接，所述限位块(10)固定在杆的顶端且与移动板(2)的顶部抵靠，所述导杆(9)的底端固定在底板(1)上，所述第一弹簧(11)位于移动板(2)和底板(1)之间，所述移动板(2)通过第一弹簧(11)与底板(1)连接；所述控制组件包括单向轴承(12)、转动齿轮(13)和齿条(14)，所述单向轴承(12)的内圈安装在转动轴(7)上，所述转动齿轮(13)安装在单向轴承(12)的外圈，所述齿条(14)与转动齿轮(13)啮合且固定在底板(1)的顶部；所述辅助机构设置在固定块(3)上且位于丝杆(5)的上方，所述辅助机构包括移动管(15)、移动盘(16)、吸盘(17)、复位组件、两个传动组件和两个辅助组件，所述固定块(3)上设有圆孔，所述移动管(15)与丝杆(5)平行，所述移动管(15)穿过圆孔且与圆孔的内壁滑动连接，所述吸盘(17)安装在移动管(15)的靠近滑块(4)的一端且与滑块(4)之间设有间隙，所述移动盘(16)与移动管(15)同轴设置且设置在移动管(15)内，所述移动盘(16)与移动管(15)的内壁滑动且密封连接，所述复位组件设置移动管(15)内且位于移动盘(16)的远离滑块(4)的一侧，所述辅助组件以移动管(15)的轴线为中心周向均匀分布，所述传动组件与辅助组件一一对应；所述辅助组件包括连接块(18)、连接杆(19)、第二弹簧(20)和装配孔，所述装配孔设置在固定管上，所述连接杆(19)与移动管(15)平行，所述连接杆(19)穿过装配孔且与装配孔的内壁滑动连接，所述连接块(18)固定在移动管(15)上，所述连接块(18)位于固定块(3)和滑块(4)之间且与固定块(3)之间设有间隙，所述连接杆(19)的靠近滑块(4)的一端固定在连接块(18)上，所述固定块(3)的远离滑块(4)的一侧通过第二弹簧(20)与连接杆(19)的另一端连接；所述传动组件包括连接线(21)、定滑轮(22)和挡块
