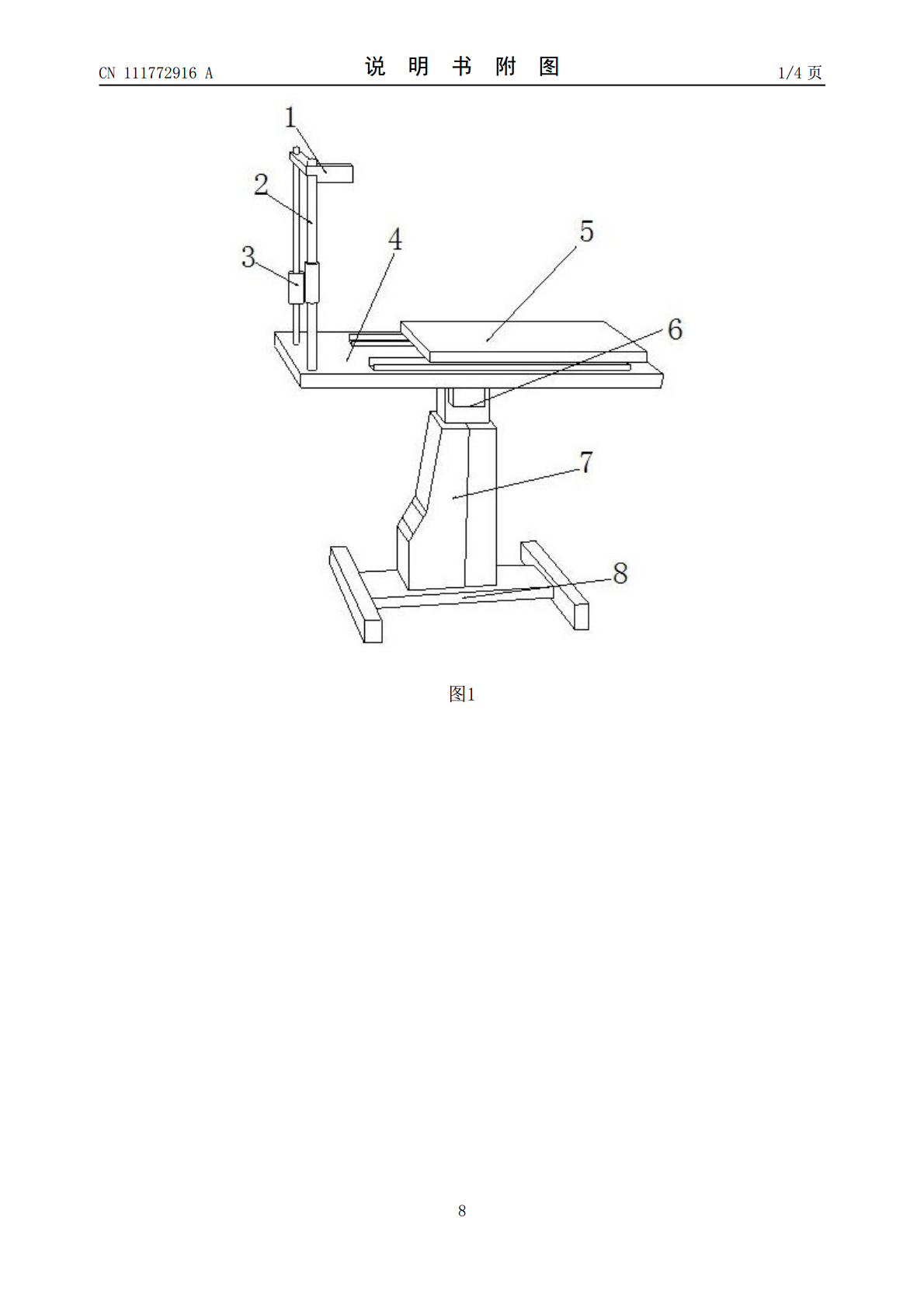

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111772916A(43)申请公布日2020.10.16(21)申请号202010811376.6(22)申请日2020.08.13(71)申请人孙昊地址223002江苏省淮安市淮海南路62号(72)发明人孙昊(74)专利代理机构北京汇捷知识产权代理事务所(普通合伙)11531代理人张利(51)Int.Cl.A61F9/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种可调节的眼科治疗托架(57)摘要本发明公开了一种可调节的眼科治疗托架，其结构包括：双扣托颚叠板、支架杆、棉套管、承重板、滑推垫板、继电壳块、支柱块、滑轮底架，本发明实现了运用双扣托颚叠板与支架杆相配合，通过支架杆夹装眼科治疗头部两侧，再通过颚托横板形成复合式双滚珠扣环夹装升降效果，且横向滚子环绕，让链带限位架形成同角距线速度卷绕拉伸效果，让后续的滑塞翻板架与轮丝吊杆板方便医护人员手动抬升和沉压调节，提升省力连杆滑压效率，且提升的张紧度得到有效夹持效果，保障视线齐平的眼球治疗运动效果，让可调节的颚托横板适配头部托架形成舒适度装夹的良性促进治疗效率。CN111772916ACN111772916A权利要求书1/1页1.一种可调节的眼科治疗托架，其结构包括：双扣托颚叠板（1）、支架杆（2）、棉套管（3）、承重板（4）、滑推垫板（5）、继电壳块（6）、支柱块（7）、滑轮底架（8），其特征在于：所述双扣托颚叠板（1）与支架杆（2）机械连接，所述支架杆（2）与棉套管（3）相配合，所述承重板（4）嵌套于滑推垫板（5）的底部下，所述继电壳块（6）安装于支柱块（7）的顶部上，所述支柱块（7）插嵌在滑轮底架（8）的顶面上，所述继电壳块（6）安设在承重板（4）的底部下；所述双扣托颚叠板（1）设有滑塞翻板架（1A）、轮丝吊杆板（1B）、链带限位架（1C）、轮盘夹带板（1D）、滚珠扣环（1E）、颚托横板（1F）；所述滑塞翻板架（1A）与轮丝吊杆板（1B）机械连接，所述轮丝吊杆板（1B）安装于颚托横板（1F）的右上角，所述滚珠扣环（1E）设有两个并且分别安设在颚托横板（1F）内部的左右两侧，所述链带限位架（1C）与轮盘夹带板（1D）相配合，所述链带限位架（1C）与滚珠扣环（1E）机械连接，所述颚托横板（1F）与支架杆（2）机械连接。2.根据权利要求1所述的一种可调节的眼科治疗托架，其特征在于：所述滑塞翻板架（1A）由翻压卡板（1A1）、柱塞杆（1A2）、滑塞块（1A3）组成，所述翻压卡板（1A1）与柱塞杆（1A2）嵌套成一体，所述滑塞块（1A3）与翻压卡板（1A1）机械连接。3.根据权利要求2所述的一种可调节的眼科治疗托架，其特征在于：所述翻压卡板（1A1）由辊轮垫环座（1A11）、直角垫杆架（1A12）、凹型梯面板（1A13）、合页辊杆（1A14）组成，所述辊轮垫环座（1A11）与直角垫杆架（1A12）相配合，所述辊轮垫环座（1A11）嵌套于凹型梯面板（1A13）的顶部上，所述凹型梯面板（1A13）与合页辊杆（1A14）机械连接。4.根据权利要求1所述的一种可调节的眼科治疗托架，其特征在于：所述链带限位架（1C）由收束限位筒（1C1）、装夹输带板（1C2）、链带条（1C3）组成，所述收束限位筒（1C1）与装夹输带板（1C2）相配合，所述装夹输带板（1C2）与链带条（1C3）机械连接。5.根据权利要求4所述的一种可调节的眼科治疗托架，其特征在于：所述收束限位筒（1C1）由窄管槽（1C11）、垫轮横板（1C12）、橡胶柱板（1C13）组成，所述橡胶柱板（1C13）设有两个并且分别嵌套于窄管槽（1C11）的左右两侧，所述垫轮横板（1C12）安装于窄管槽（1C11）的内部。6.根据权利要求4所述的一种可调节的眼科治疗托架，其特征在于：所述装夹输带板（1C2）由卡板（1C21）、轮帽杆（1C22）、梯形滑板（1C23）、导靴杆架（1C24）组成，所述卡板（1C21）嵌套于轮帽杆（1C22）的左侧，所述轮帽杆（1C22）设有四个并且分别安装于导靴杆架（1C24）的上下两侧，所述导靴杆架（1C24）插嵌在梯形滑板（1C23）的右侧。7.根据权利要求1所述的一种可调节的眼科治疗托架，其特征在于：所述轮盘夹带板（1D）由颚托板垫轮（1D1）、导轨槽（1D2）、对撑面板（1D3）组成，所述颚托板垫轮（1D1）安装于对撑面板（1D3）的内部，所述导轨槽（1D2）与对撑面板（1D3）为一体结构。8.根据权利要求7所述的一种可调节的眼科治疗托架，其特征在于：所述颚托板垫轮（1D1）由折角板轮垫（1D11）、配重轮块（1D12）、瓣架扇板（1D13）、外框环（1D14）组成，所述折角板轮垫（1D11）与配重轮块（
