一种载具循环输送装置.pdf

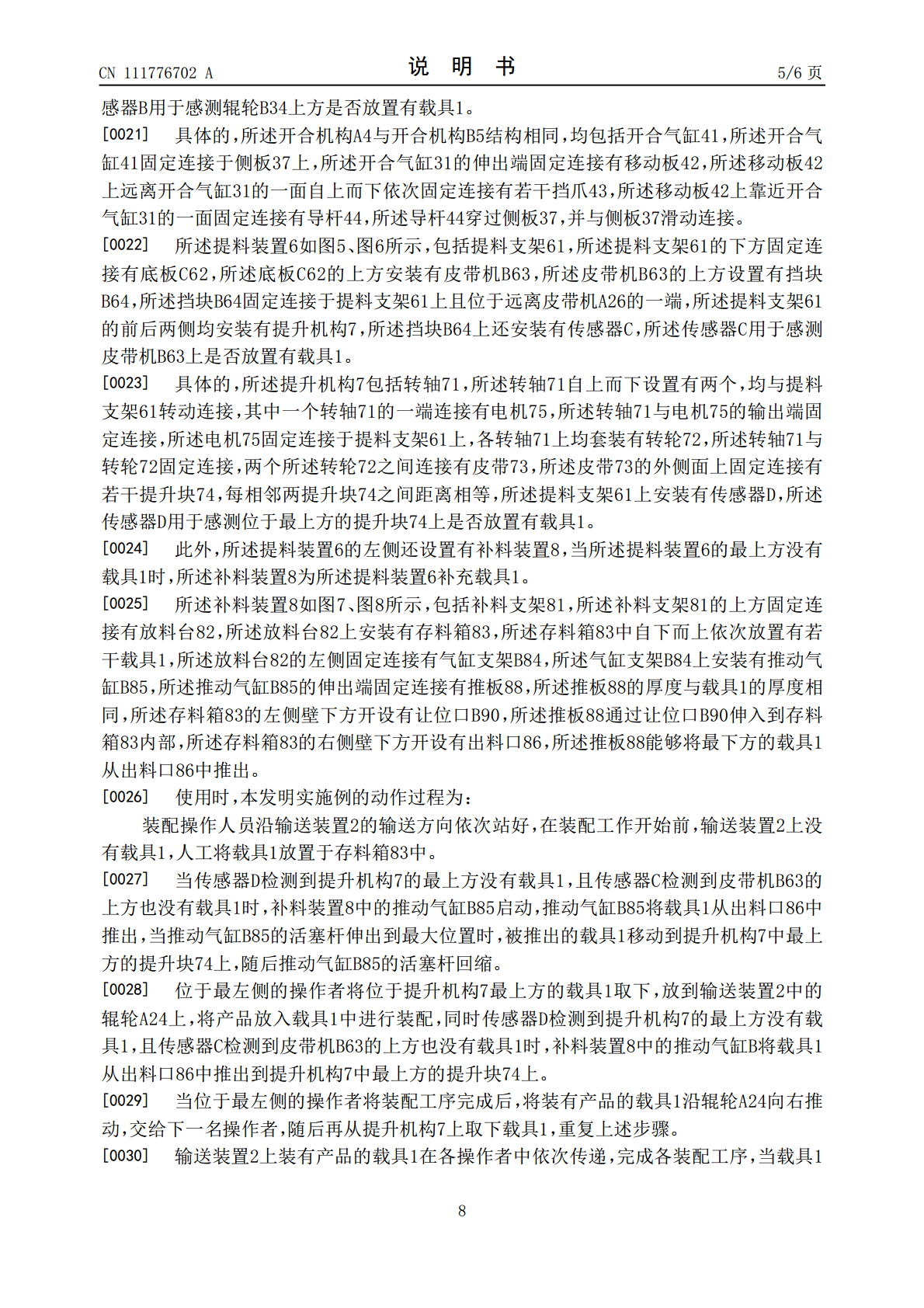

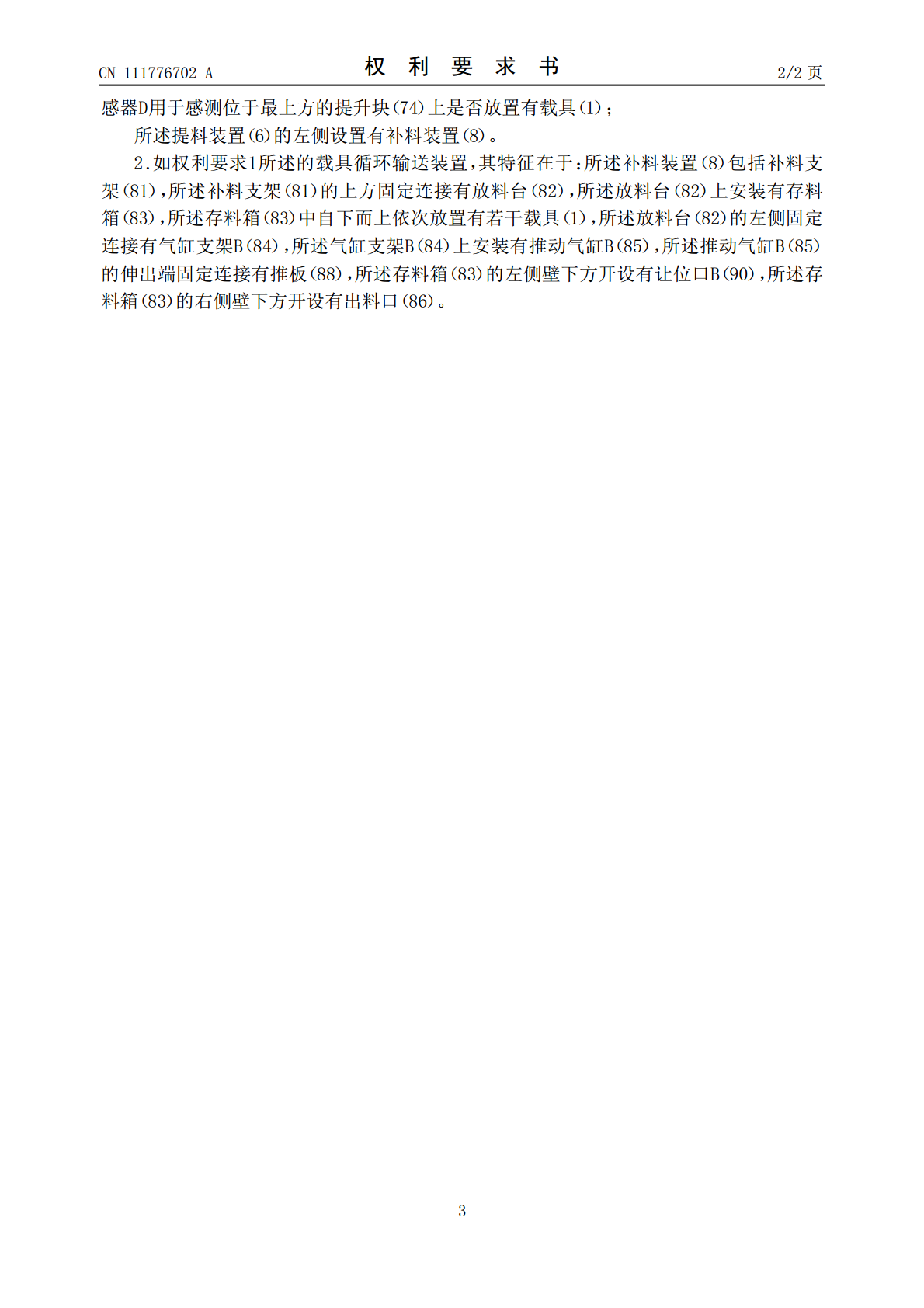

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111776702A(43)申请公布日2020.10.16(21)申请号202010699242.X(22)申请日2020.03.03(62)分案原申请数据202010137374.32020.03.03(71)申请人山东炎黄工业设计有限公司地址264006山东省烟台市经济技术开发区衡山路一号怡景大厦213室(72)发明人丁磊尹家军(74)专利代理机构北京鼎德宝专利代理事务所(特殊普通合伙)11823代理人牟炳彦(51)Int.Cl.B65G47/64(2006.01)B65G37/00(2006.01)B65G47/82(2006.01)权利要求书2页说明书6页附图7页(54)发明名称一种载具循环输送装置(57)摘要本发明公开了一种载具循环输送装置，包括输送装置，所述输送装置包括输送支架，所述输送支架的上方固定连接有工作台，所述工作台的上方的两侧分别固定连接有输送挡板，各所述输送挡板的内侧安装有若干辊轮A，所述辊轮A的上方放置有载具，所述输送支架的下方固定连接有底板A，所述底板A的上方安装有皮带机A，所述输送装置的右侧设置有落料装置，所述落料装置将工作台上流出的载具输送至皮带机A上，所述输送装置的左侧设置有提料装置，所述提料装置将皮带机A上输出的载具输送至工作台上；本发明的目的是，解决目前消费性电子产品在人工装配生产过程中，由于输送载具数量过大而导致的浪费人力，增加劳动成本的问题。CN111776702ACN111776702A权利要求书1/2页1.一种载具循环输送装置，其特征在于：包括输送装置（2），所述输送装置（2）包括输送支架（21），所述输送支架（21）的上方固定连接有工作台（22），所述工作台（22）的上方沿输送装置（2）的输送方向两侧分别固定连接有输送挡板（23），各所述输送挡板（23）的内侧安装有若干辊轮A（24），所述辊轮A（24）的上方放置有载具（1），所述输送支架（21）的下方固定连接有底板A（25），所述底板A（25）的上方安装有皮带机A（26），所述输送装置（2）的右侧设置有落料装置（3），所述落料装置（3）将工作台（22）上流出的载具（1）输送至皮带机A（26）上，所述落料装置（3）包括落料支架（31），所述落料支架（31）上方的左右两侧固定连接有滑板（39），两个滑板（39）之间设置有开口，所述落料支架（31）的前后左右四个侧面均固定连接有侧板（37），其中左右两个侧板（37）上分别安装有开合机构A（4），前后两个侧板（37）上分别安装有开合机构B（5），所述开合机构A（4）与开合机构B（5）上均安装有若干挡爪（43），各所述挡爪（43）从上至下依次等距排列，且所述开合机构A（4）上的挡爪（43）与所述开合机构B（5）上的挡爪（43）从上至下交替设置，安装于开合机构A（4）上的挡爪（43）的前后两侧设置有挡块A（38），安装于开合机构B（5）上的挡爪（43）的左右两侧设置有挡块A（38），所述挡块A（38）固定连接于落料支架（31）上，所述落料支架（31）上还安装有传感器A和传感器E，所述传感器A用于感测两个滑板（39）之间的开口处的挡爪（43）上是否放有载具（1），所述传感器E用于感测两个滑板（39）之间的开口处下方的挡爪（43）上是否放有载具（1），所述落料支架（31）的下方固定连接有底板B（32），所述底板B（32）上方的前后两边均固定连接有安装板（33），各所述安装板（33）的内侧面安装有若干辊轮B（34），所述底板B（32）的右侧固定连接有气缸支架A（35），所述气缸支架A（35）上安装有推动气缸A（36），所述底板B（32）上还安装有传感器B，所述传感器B用于感测辊轮B（34）上方是否放置有载具（1）；所述输送装置（2）的左侧设置有提料装置（6），所述提料装置（6）将皮带机A（26）上输出的载具（1）输送至工作台（22）上；所述提料装置（6）包括提料支架（61），所述提料支架（61）的下方固定连接有底板C（62），所述底板C（62）的上方安装有皮带机B（63），所述皮带机B（63）的上方设置有挡块B（64），所述挡块B（64）固定连接于提料支架（61）上且位于远离皮带机A（26）的一端，所述提料支架（61）的前后两侧均安装有提升机构（7），所述挡块B（64）上还安装有传感器C，所述传感器C用于感测皮带机B（63）上是否放置有载具（1）；所述提升机构（7）包括转轴（71），所述转轴（71）自上而下设置有两个，均与提料支架（61）转动连接，其中一个转轴（71）的一端连接有电机（75），所述转轴（71）与电机（75）的输出端固定连接，所述电机（75）固定连接于提料支架（61）上，各转轴（71）上均套装有转轮（72）
