一种小型自动重合闸断路器传动位置检测结构.pdf

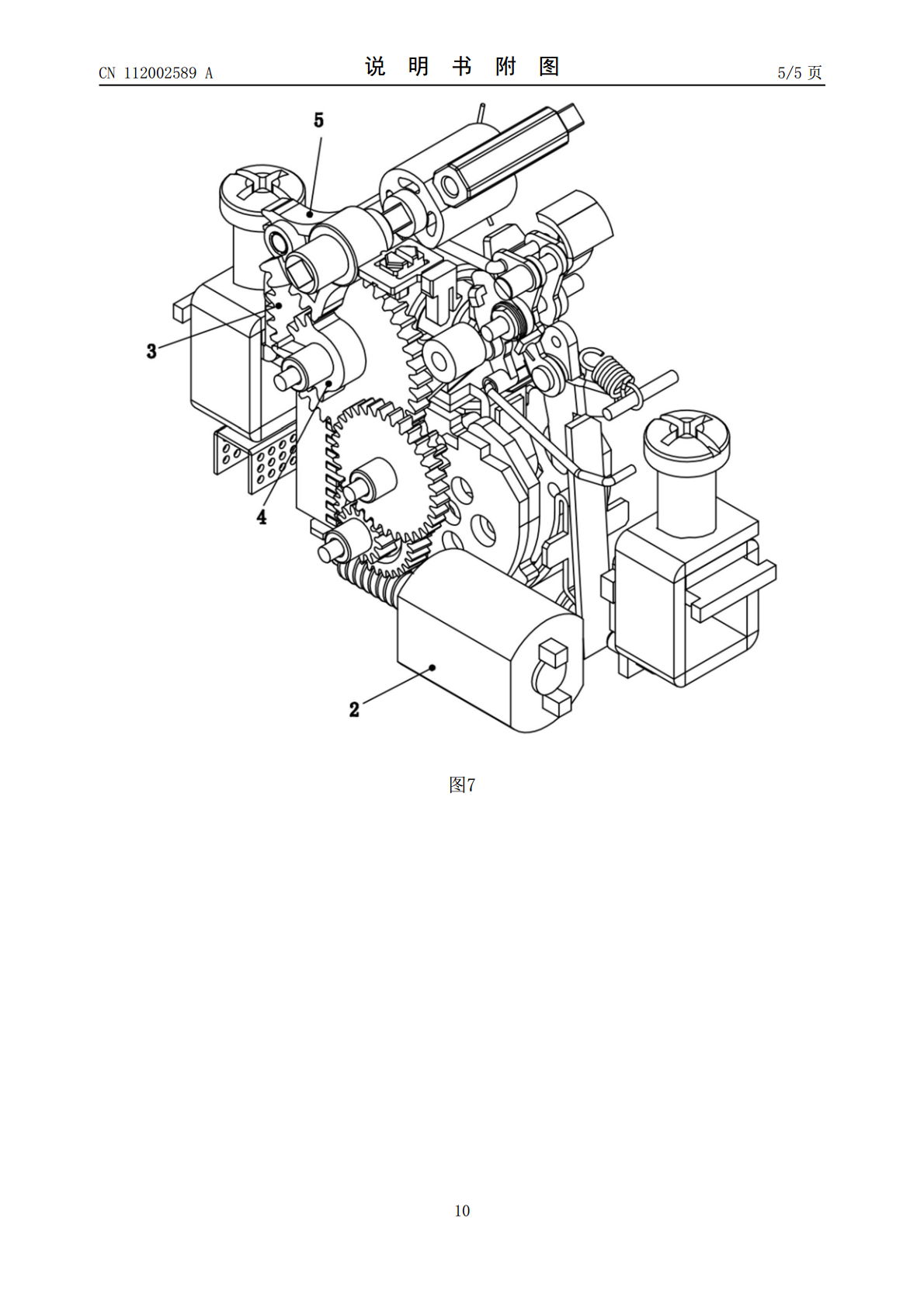

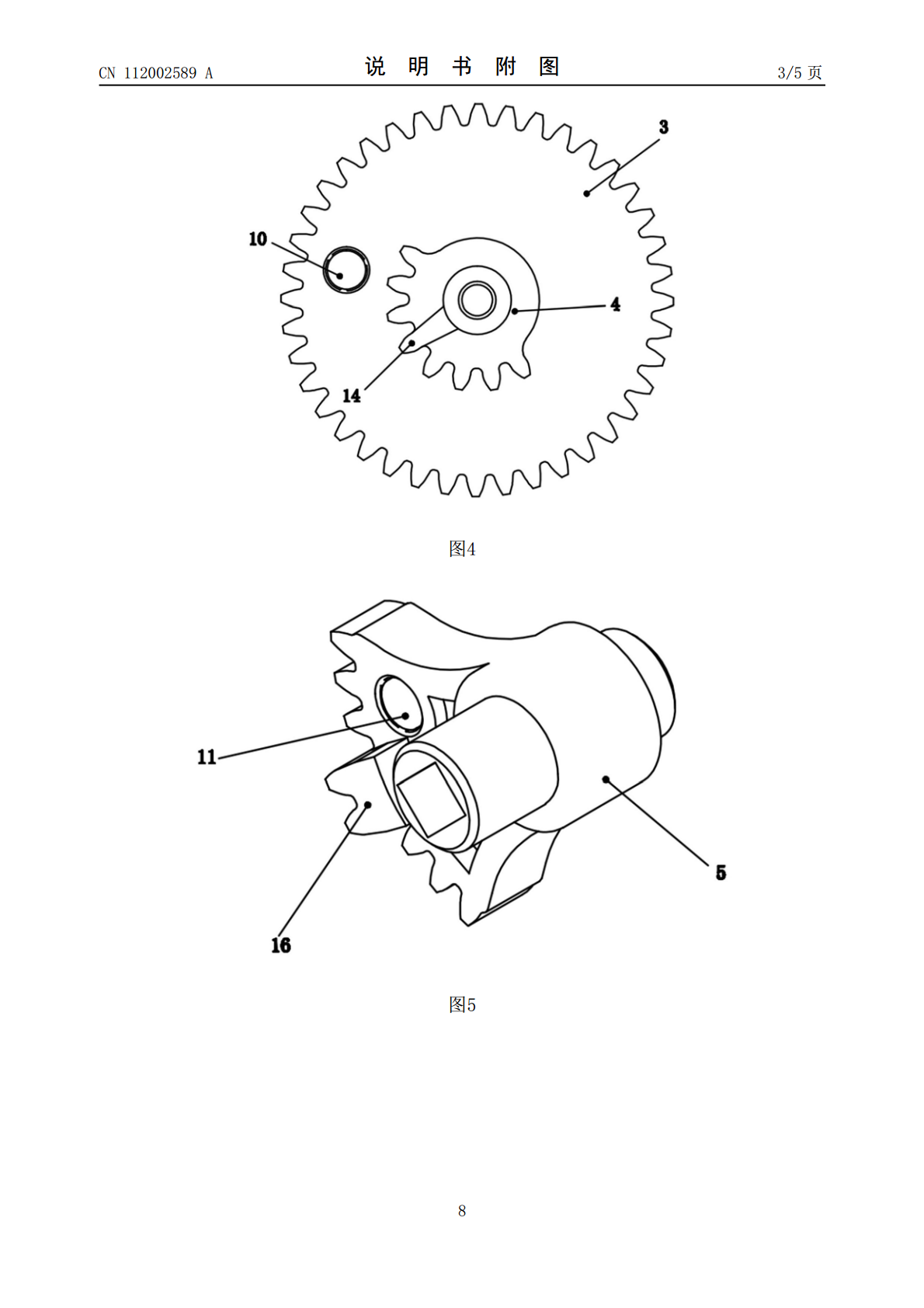

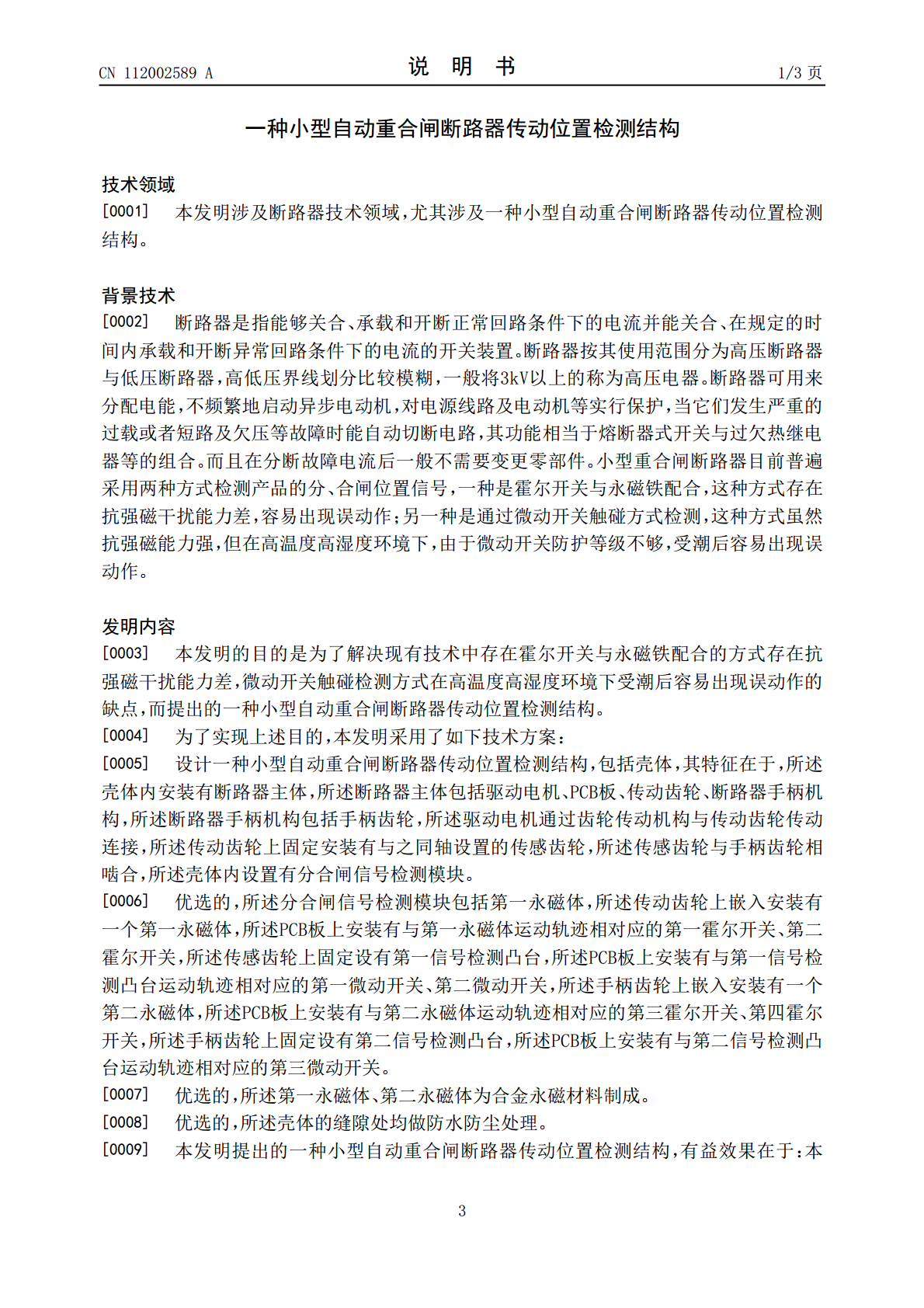

本发明涉及断路器技术领域，尤其是一种小型自动重合闸断路器传动位置检测结构，包括壳体，所述壳体1内安装有断路器主体，所述断路器主体包括驱动电机、PCB板、传动齿轮、断路器手柄机构，所述断路器手柄机构包括手柄齿轮，所述驱动电机通过齿轮传动机构与传动齿轮传动连接，所述传动齿轮上固定安装有与之同轴设置的传感齿轮，所述传感齿轮与手柄齿轮相啮合，所述壳体内设置有分合闸信号检测模块。通过设置由霍尔开关和微动开关组成而成的分闸信号检测模块，可以高温高湿和强磁场环境下自动切换进行工作，极大的提升了产品的可靠性和稳定性。
