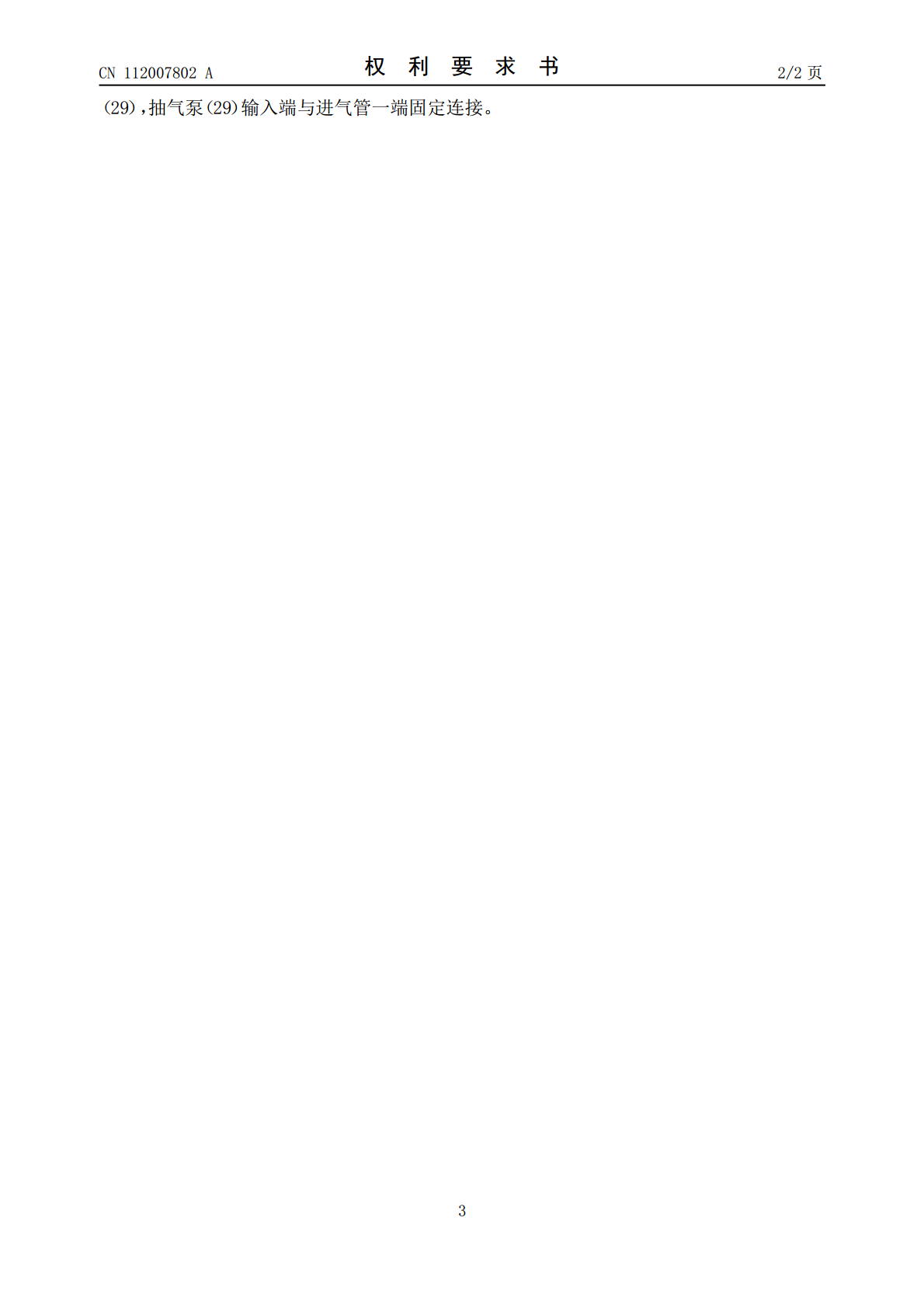

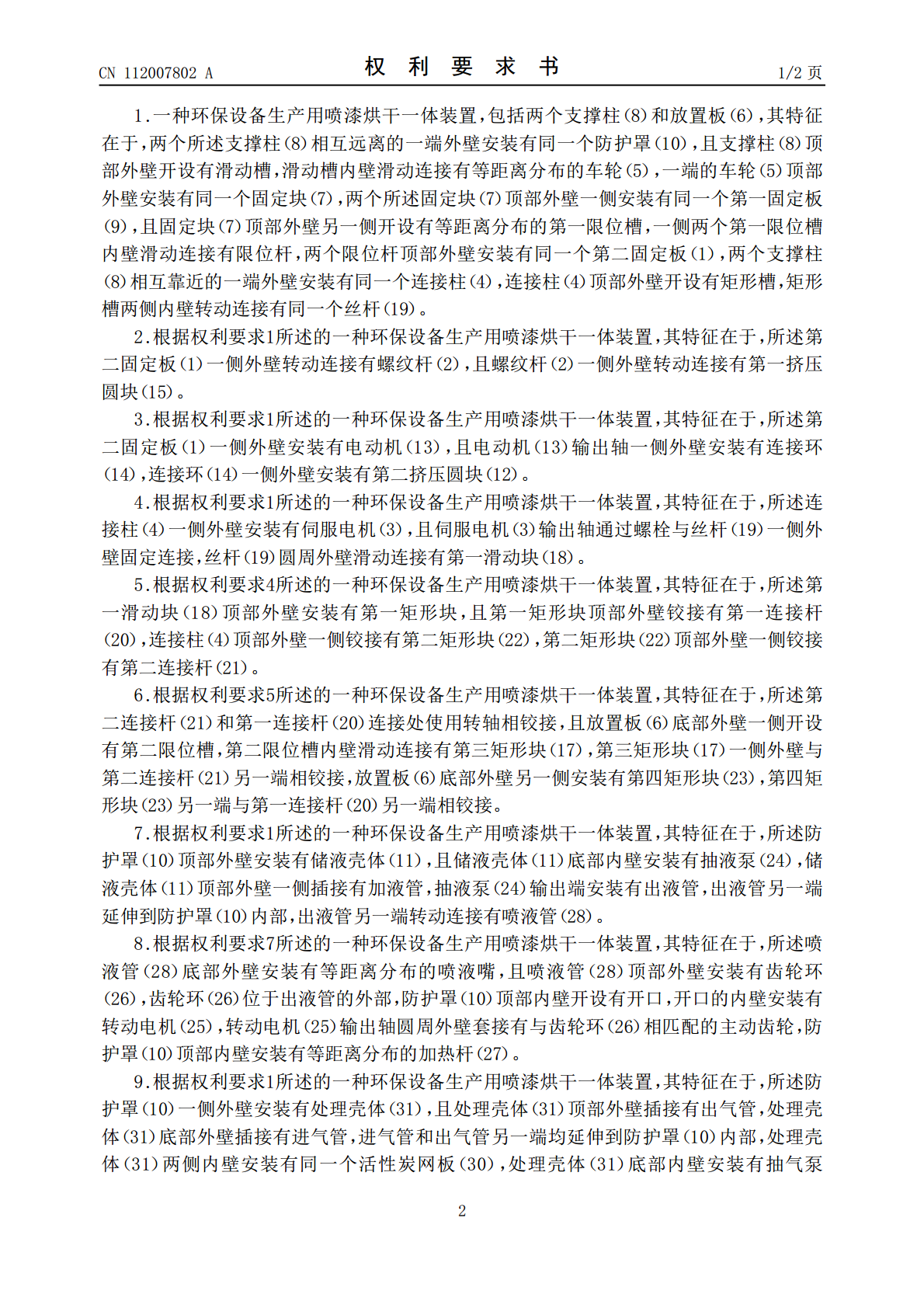

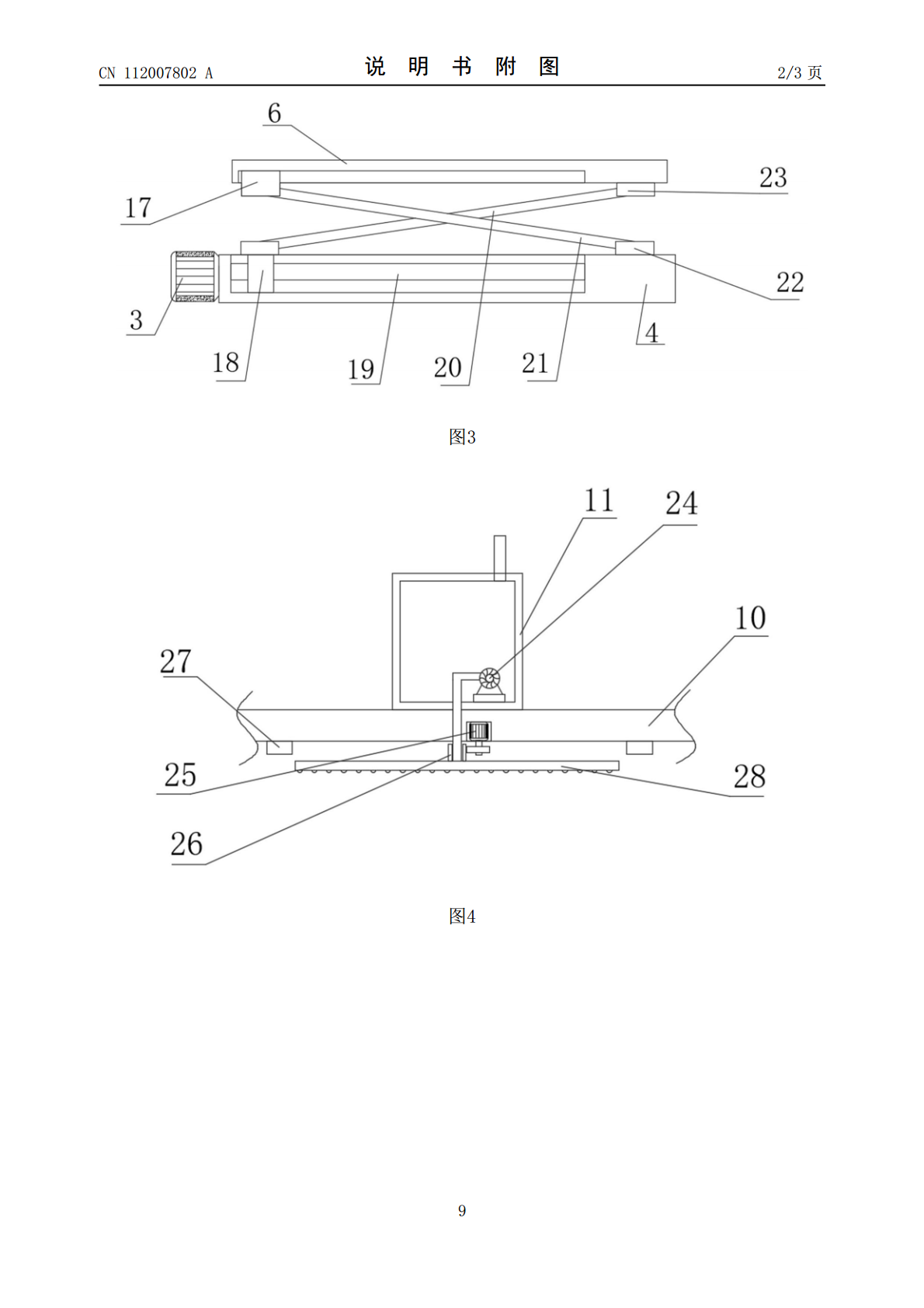

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112007802A(43)申请公布日2020.12.01(21)申请号202010849918.9B01D53/04(2006.01)(22)申请日2020.08.21(71)申请人邱洁地址341600江西省赣州市信丰县古陂镇圳玄村土地背2号(72)发明人邱洁(74)专利代理机构北京艾皮专利代理有限公司11777代理人郭童瑜(51)Int.Cl.B05B16/20(2018.01)B05B16/60(2018.01)B05B13/02(2006.01)B05B9/04(2006.01)B05B14/43(2018.01)权利要求书2页说明书4页附图3页(54)发明名称一种环保设备生产用喷漆烘干一体装置(57)摘要本发明公开了一种环保设备生产用喷漆烘干一体装置，包括两个支撑柱和放置板，两个所述支撑柱相互远离的一端外壁安装有同一个防护罩，且支撑柱顶部外壁开设有滑动槽，滑动槽内壁滑动连接有等距离分布的车轮，一端的车轮顶部外壁安装有同一个固定块，两个所述固定块顶部外壁一侧安装有同一个第一固定板，且固定块顶部外壁另一侧开设有等距离分布的第一限位槽。本发明中，通过设置在固定块顶部的限位槽，能够将第二固定板放入到合适位置，然后转动螺纹杆通过第一挤压圆块和第二挤压圆块对板材进行快速固定，方便接下来的喷漆，通过设置有储液壳体上的抽液泵、出液管和喷液管下的喷液嘴，能够对板材表面进行喷漆处理。CN112007802ACN112007802A权利要求书1/2页1.一种环保设备生产用喷漆烘干一体装置，包括两个支撑柱（8）和放置板（6），其特征在于，两个所述支撑柱（8）相互远离的一端外壁安装有同一个防护罩（10），且支撑柱（8）顶部外壁开设有滑动槽，滑动槽内壁滑动连接有等距离分布的车轮（5），一端的车轮（5）顶部外壁安装有同一个固定块（7），两个所述固定块（7）顶部外壁一侧安装有同一个第一固定板（9），且固定块（7）顶部外壁另一侧开设有等距离分布的第一限位槽，一侧两个第一限位槽内壁滑动连接有限位杆，两个限位杆顶部外壁安装有同一个第二固定板（1），两个支撑柱（8）相互靠近的一端外壁安装有同一个连接柱（4），连接柱（4）顶部外壁开设有矩形槽，矩形槽两侧内壁转动连接有同一个丝杆（19）。2.根据权利要求1所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述第二固定板（1）一侧外壁转动连接有螺纹杆（2），且螺纹杆（2）一侧外壁转动连接有第一挤压圆块（15）。3.根据权利要求1所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述第二固定板（1）一侧外壁安装有电动机（13），且电动机（13）输出轴一侧外壁安装有连接环（14），连接环（14）一侧外壁安装有第二挤压圆块（12）。4.根据权利要求1所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述连接柱（4）一侧外壁安装有伺服电机（3），且伺服电机（3）输出轴通过螺栓与丝杆（19）一侧外壁固定连接，丝杆（19）圆周外壁滑动连接有第一滑动块（18）。5.根据权利要求4所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述第一滑动块（18）顶部外壁安装有第一矩形块，且第一矩形块顶部外壁铰接有第一连接杆（20），连接柱（4）顶部外壁一侧铰接有第二矩形块（22），第二矩形块（22）顶部外壁一侧铰接有第二连接杆（21）。6.根据权利要求5所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述第二连接杆（21）和第一连接杆（20）连接处使用转轴相铰接，且放置板（6）底部外壁一侧开设有第二限位槽，第二限位槽内壁滑动连接有第三矩形块（17），第三矩形块（17）一侧外壁与第二连接杆（21）另一端相铰接，放置板（6）底部外壁另一侧安装有第四矩形块（23），第四矩形块（23）另一端与第一连接杆（20）另一端相铰接。7.根据权利要求1所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述防护罩（10）顶部外壁安装有储液壳体（11），且储液壳体（11）底部内壁安装有抽液泵（24），储液壳体（11）顶部外壁一侧插接有加液管，抽液泵（24）输出端安装有出液管，出液管另一端延伸到防护罩（10）内部，出液管另一端转动连接有喷液管（28）。8.根据权利要求7所述的一种环保设备生产用喷漆烘干一体装置，其特征在于，所述喷液管（28）底部外壁安装有等距离分布的喷液嘴，且喷液管（28）顶部外壁安装有齿轮环（26），齿轮环（26）位于出液管的外部，防护罩（10）顶部内壁开设有开口，开口的内壁安装有转动电机（25），转动电机（25）输出轴圆周外壁套接有与齿轮环（26）相匹配的主动齿轮，防护罩（10）顶部内壁安装有等距离分布的加热杆（27）。9.根据权利要求1
