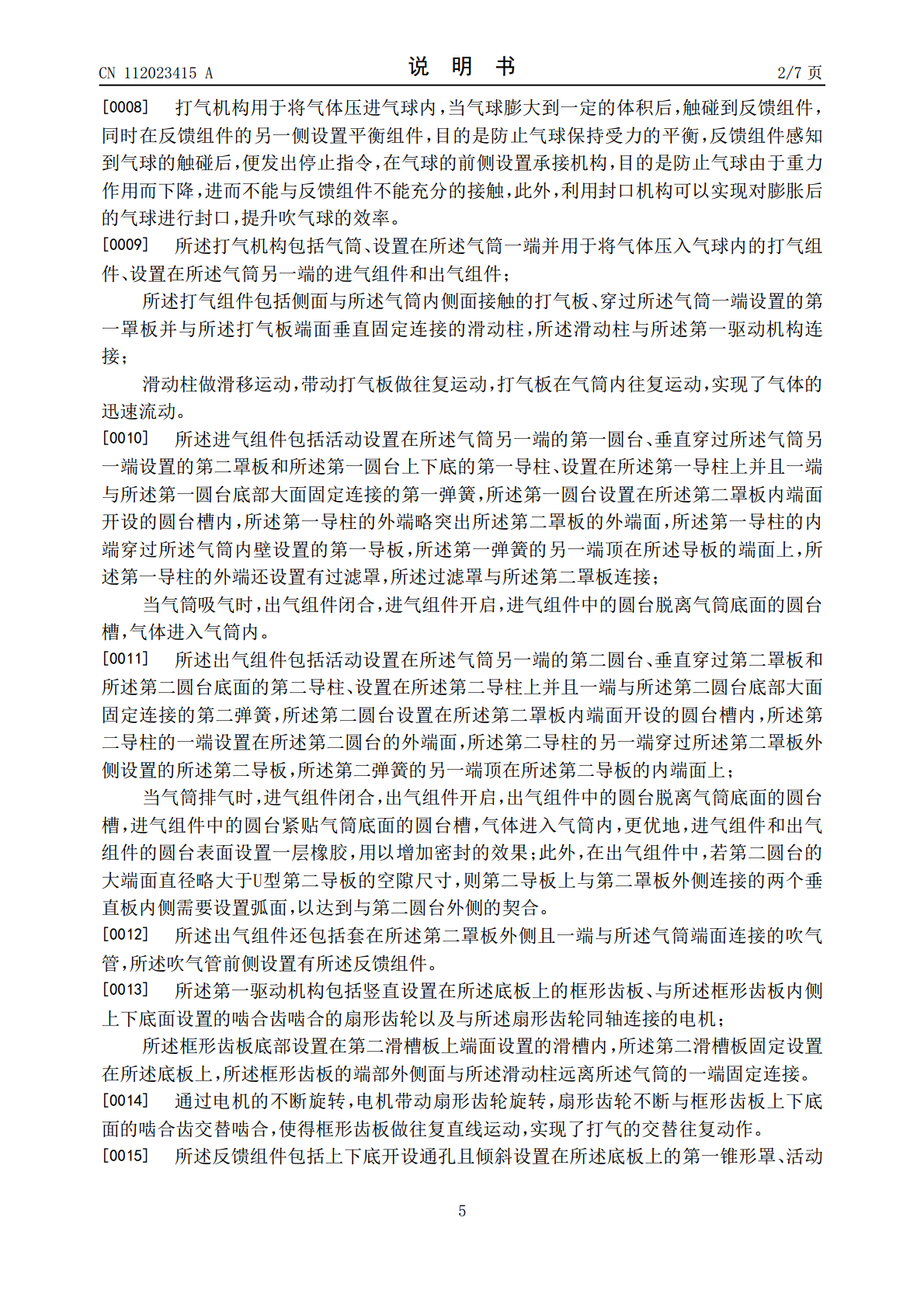

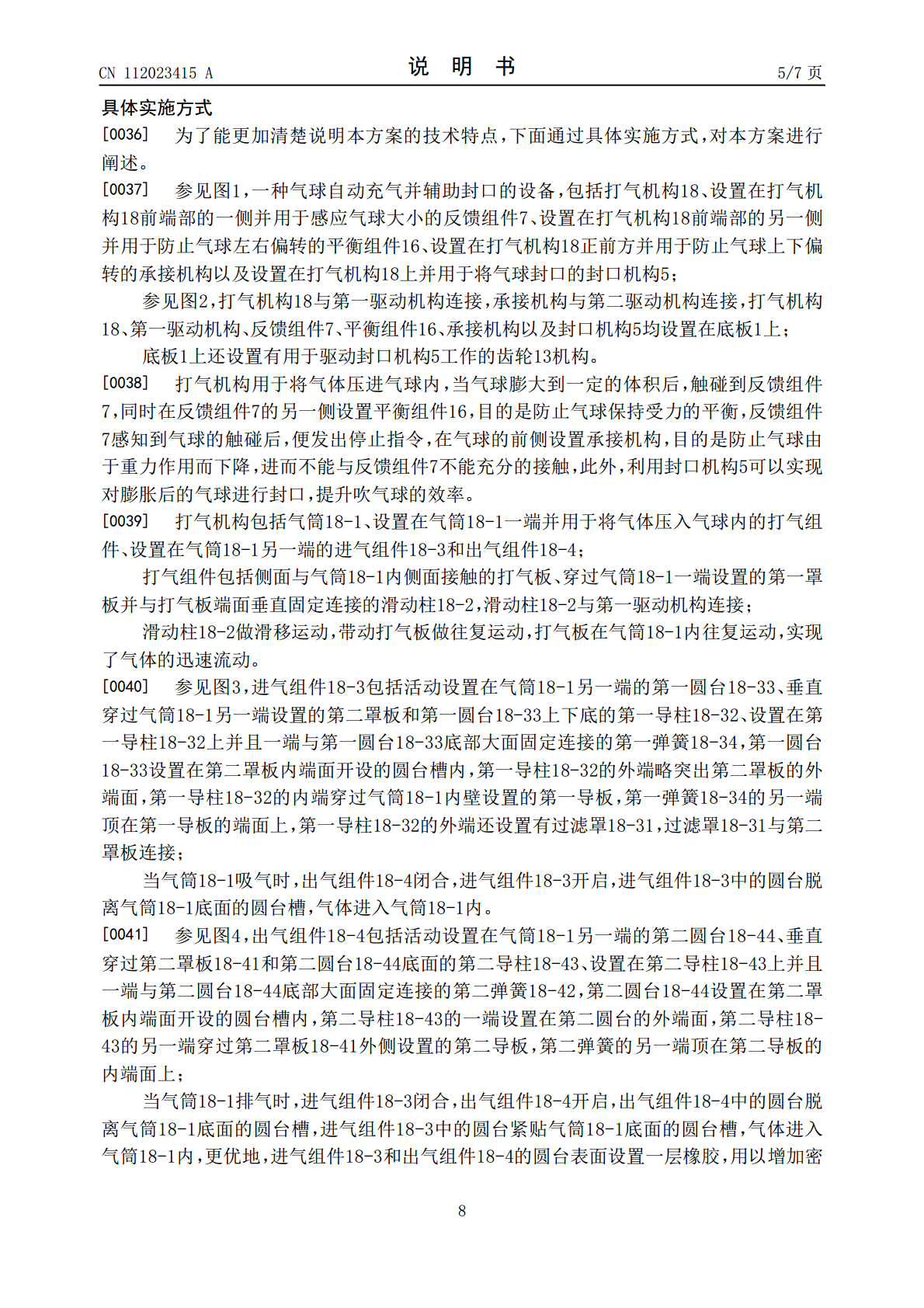

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112023415A(43)申请公布日2020.12.04(21)申请号202010967720.0(22)申请日2018.08.06(62)分案原申请数据201810882503.42018.08.06(71)申请人济宁群艺广告传媒有限公司地址272100山东省济宁市兖州市中山东路207-1号(72)发明人王庆文(74)专利代理机构济南智圆行方专利代理事务所(普通合伙企业)37231代理人张玉琳(51)Int.Cl.A63H27/10(2006.01)权利要求书2页说明书7页附图5页(54)发明名称一种气球自动充气并辅助封口的设备(57)摘要本发明提供了一种气球自动充气并辅助封口的设备，包括打气机构、设置在打气机构前端部的一侧并用于感应气球大小的反馈组件、设置在打气机构前端部的另一侧并用于防止气球左右偏转的平衡组件、设置在打气机构正前方并用于防止气球上下偏转的承接机构以及设置在打气机构上并用于将气球封口的封口机构；打气机构与第一驱动机构连接，承接机构与第二驱动机构连接，打气机构、第一驱动机构、反馈组件、平衡组件、承接机构以及封口机构均设置在底板上；底板上还设置有用于驱动封口机构工作的齿轮机构。本发明提供的礼仪庆典用吹气球装置，实现了控制气球大小的目的，并能够对气球进行半自动封口，保证了气球的质量。CN112023415ACN112023415A权利要求书1/2页1.一种气球自动充气并辅助封口的设备，其特征在于,包括打气机构，所述打气机构与第一驱动机构连接；所述打气机构包括气筒、设置在所述气筒一端并用于将气体压入气球内的打气组件、设置在所述气筒另一端的进气组件和出气组件；所述打气组件包括侧面与所述气筒内侧面接触的打气板、穿过所述气筒一端设置的第一罩板并与所述打气板端面垂直固定连接的滑动柱，所述滑动柱与所述第一驱动机构连接。2.根据权利要求1所述的设备，其特征在于，所述进气组件包括活动设置在所述气筒另一端的第一圆台、垂直穿过所述气筒另一端设置的第二罩板和所述第一圆台上下底的第一导柱、设置在所述第一导柱上并且一端与所述第一圆台底部大面固定连接的第一弹簧，所述第一圆台设置在所述第二罩板内端面开设的圆台槽内，所述第一导柱的外端略突出所述第二罩板的外端面，所述第一导柱的内端穿过所述气筒内壁设置的第一导板，所述第一弹簧的另一端顶在所述导板的端面上，所述第一导柱的外端还设置有过滤罩，所述过滤罩与所述第二罩板连接。3.根据权利要求1或2所述的设备，其特征在于，所述出气组件包括活动设置在所述气筒另一端的第二圆台、垂直穿过第二罩板和所述第二圆台底面的第二导柱、设置在所述第二导柱上并且一端与所述第二圆台底部大面固定连接的第二弹簧，所述第二圆台设置在第二罩板内端面开设的圆台槽内，所述第二导柱的一端设置在所述第二圆台的外端面，所述第二导柱的另一端穿过所述第二罩板外侧设置的所述第二导板，所述第二弹簧的另一端顶在所述第二导板的内端面上；所述出气组件还包括套在所述第二罩板外侧且一端与所述气筒端面连接的吹气管，所述吹气管前侧设置有所述反馈组件。4.根据权利要求1-3任一项所述的设备，其特征在于,所述第一驱动机构包括竖直设置在所述底板上的框形齿板、与所述框形齿板内侧上下底面设置的啮合齿啮合的扇形齿轮以及与所述扇形齿轮同轴连接的电机；所述框形齿板底部设置在第二滑槽板上端面设置的滑槽内，所述第二滑槽板固定设置在所述底板上，所述框形齿板的端部外侧面与所述滑动柱远离所述气筒的一端固定连接。5.根据权利要求1-4任一项所述的设备，其特征在于,还包括设置在所述打气机构前端部的一侧并用于感应气球大小的反馈组件；所述反馈组件包括上下底开设通孔且倾斜设置在所述底板上的第一锥形罩、活动设置在所述第一锥形罩内一端的第一活动球、设置在所述第一锥形罩内所述第一活动球一侧的两个电接点、通过导线与两个所述电接点连接的电源、通过所述导线与所述电源连接的发声或发光元件，所述第一锥形罩的底部大面朝向所述电源以及底部小面朝向所述气球，所述第一活动球设置在所述第一锥形罩的底部小面位置，所述第一活动球的球径略大于所述第一锥形罩的底部小面直径，所述电源和所述发声或发热元件均设置在所述底板上；所述反馈组件通过支撑柱设置在底板上；所述第一锥形罩底部小面相对的另一侧设置有所述平衡组件。6.根据权利要求1-5任一项所述的设备，其特征在于,设置在所述打气机构前端部的另一侧并用于防止所述气球左右偏转的平衡组件；2CN112023415A权利要求书2/2页所述平衡组件包括上下底开设通孔且倾斜设置在所述底板上的第二锥形罩、活动设置在所述第二锥形罩一端的第二活动球、一端与设置在所述第二锥形罩另一端的固定板连接且另一端与所述第二活动球连接的弹簧，所
