一种物流分拣用柔性输送装置.pdf

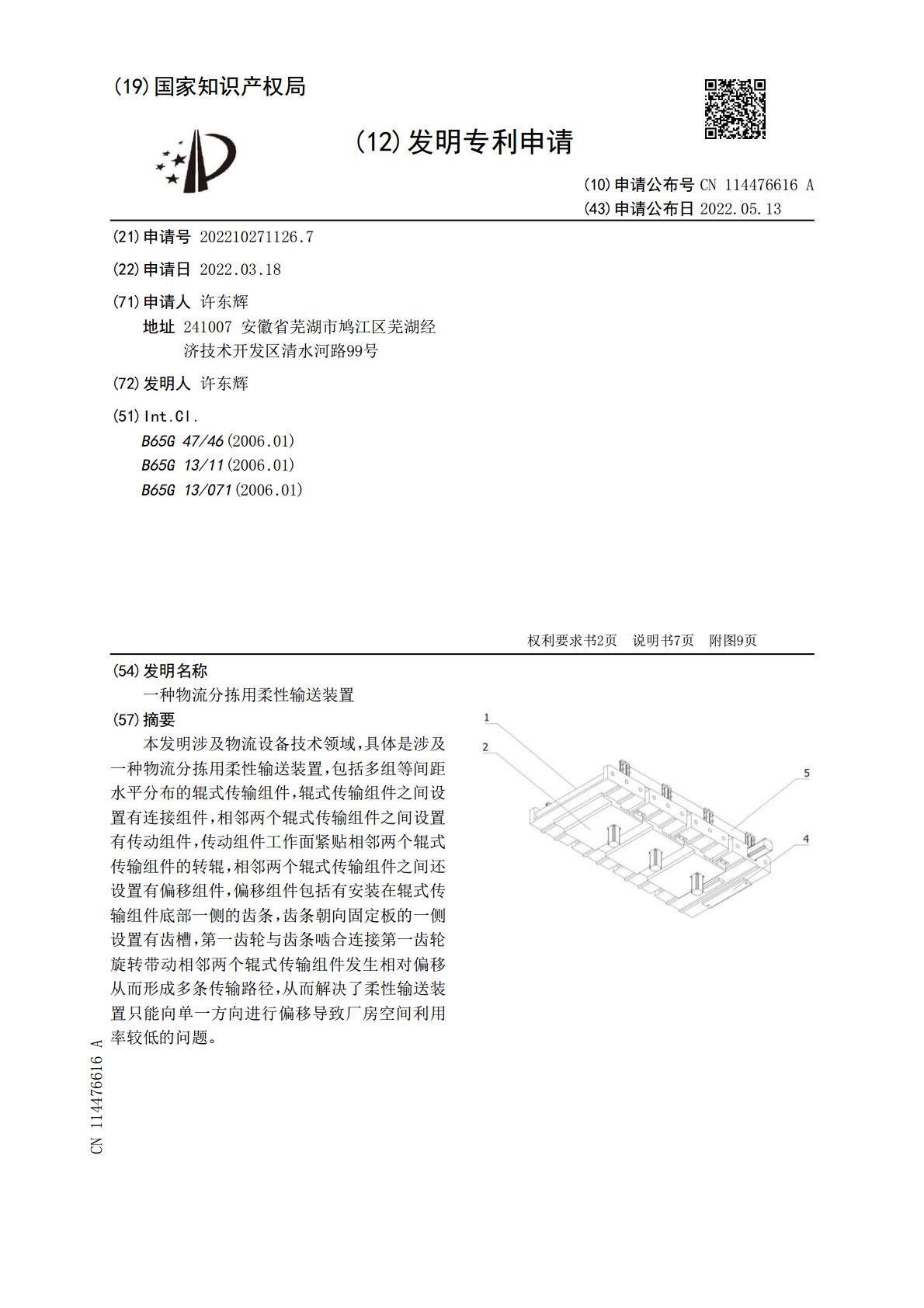

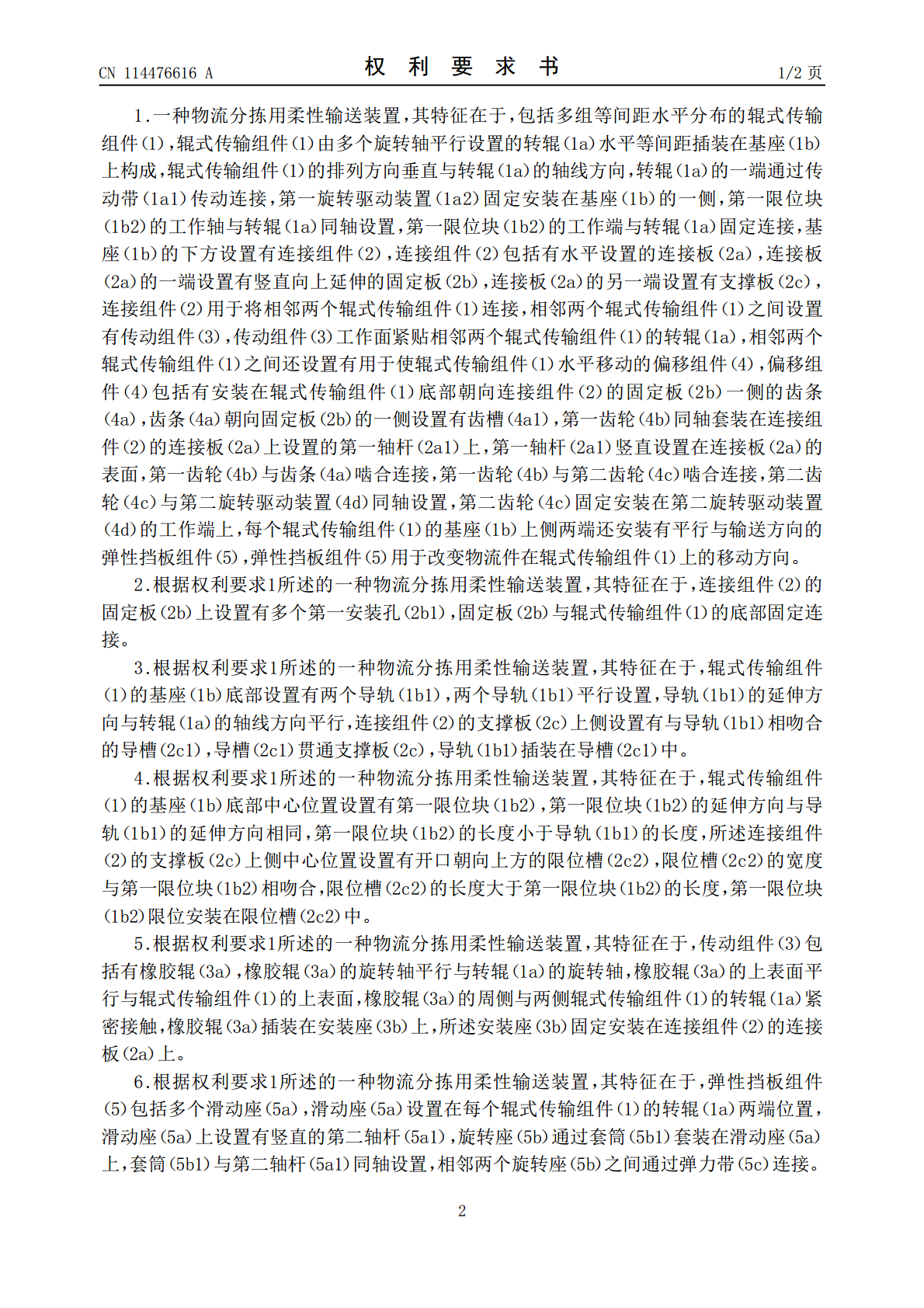

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114476616A(43)申请公布日2022.05.13(21)申请号202210271126.7(22)申请日2022.03.18(71)申请人许东辉地址241007安徽省芜湖市鸠江区芜湖经济技术开发区清水河路99号(72)发明人许东辉(51)Int.Cl.B65G47/46(2006.01)B65G13/11(2006.01)B65G13/071(2006.01)权利要求书2页说明书7页附图9页(54)发明名称一种物流分拣用柔性输送装置(57)摘要本发明涉及物流设备技术领域，具体是涉及一种物流分拣用柔性输送装置，包括多组等间距水平分布的辊式传输组件，辊式传输组件之间设置有连接组件，相邻两个辊式传输组件之间设置有传动组件，传动组件工作面紧贴相邻两个辊式传输组件的转辊，相邻两个辊式传输组件之间还设置有偏移组件，偏移组件包括有安装在辊式传输组件底部一侧的齿条，齿条朝向固定板的一侧设置有齿槽，第一齿轮与齿条啮合连接第一齿轮旋转带动相邻两个辊式传输组件发生相对偏移从而形成多条传输路径，从而解决了柔性输送装置只能向单一方向进行偏移导致厂房空间利用率较低的问题。CN114476616ACN114476616A权利要求书1/2页1.一种物流分拣用柔性输送装置，其特征在于，包括多组等间距水平分布的辊式传输组件（1），辊式传输组件（1）由多个旋转轴平行设置的转辊（1a）水平等间距插装在基座（1b）上构成，辊式传输组件（1）的排列方向垂直与转辊（1a）的轴线方向，转辊（1a）的一端通过传动带（1a1）传动连接，第一旋转驱动装置（1a2）固定安装在基座（1b）的一侧，第一限位块（1b2）的工作轴与转辊（1a）同轴设置，第一限位块（1b2）的工作端与转辊（1a）固定连接，基座（1b）的下方设置有连接组件（2），连接组件（2）包括有水平设置的连接板（2a），连接板（2a）的一端设置有竖直向上延伸的固定板（2b），连接板（2a）的另一端设置有支撑板（2c），连接组件（2）用于将相邻两个辊式传输组件（1）连接，相邻两个辊式传输组件（1）之间设置有传动组件（3），传动组件（3）工作面紧贴相邻两个辊式传输组件（1）的转辊（1a），相邻两个辊式传输组件（1）之间还设置有用于使辊式传输组件（1）水平移动的偏移组件（4），偏移组件（4）包括有安装在辊式传输组件（1）底部朝向连接组件（2）的固定板（2b）一侧的齿条（4a），齿条（4a）朝向固定板（2b）的一侧设置有齿槽（4a1），第一齿轮（4b）同轴套装在连接组件（2）的连接板（2a）上设置的第一轴杆（2a1）上，第一轴杆（2a1）竖直设置在连接板（2a）的表面，第一齿轮（4b）与齿条（4a）啮合连接，第一齿轮（4b）与第二齿轮（4c）啮合连接，第二齿轮（4c）与第二旋转驱动装置（4d）同轴设置，第二齿轮（4c）固定安装在第二旋转驱动装置（4d）的工作端上，每个辊式传输组件（1）的基座（1b）上侧两端还安装有平行与输送方向的弹性挡板组件（5），弹性挡板组件（5）用于改变物流件在辊式传输组件（1）上的移动方向。2.根据权利要求1所述的一种物流分拣用柔性输送装置，其特征在于，连接组件（2）的固定板（2b）上设置有多个第一安装孔（2b1），固定板（2b）与辊式传输组件（1）的底部固定连接。3.根据权利要求1所述的一种物流分拣用柔性输送装置，其特征在于，辊式传输组件（1）的基座（1b）底部设置有两个导轨（1b1），两个导轨（1b1）平行设置，导轨（1b1）的延伸方向与转辊（1a）的轴线方向平行，连接组件（2）的支撑板（2c）上侧设置有与导轨（1b1）相吻合的导槽（2c1），导槽（2c1）贯通支撑板（2c），导轨（1b1）插装在导槽（2c1）中。4.根据权利要求1所述的一种物流分拣用柔性输送装置，其特征在于，辊式传输组件（1）的基座（1b）底部中心位置设置有第一限位块（1b2），第一限位块（1b2）的延伸方向与导轨（1b1）的延伸方向相同，第一限位块（1b2）的长度小于导轨（1b1）的长度，所述连接组件（2）的支撑板（2c）上侧中心位置设置有开口朝向上方的限位槽（2c2），限位槽（2c2）的宽度与第一限位块（1b2）相吻合，限位槽（2c2）的长度大于第一限位块（1b2）的长度，第一限位块（1b2）限位安装在限位槽（2c2）中。5.根据权利要求1所述的一种物流分拣用柔性输送装置，其特征在于，传动组件（3）包括有橡胶辊（3a），橡胶辊（3a）的旋转轴平行与转辊（1a）的旋转轴，橡胶辊（3a）的上表面平行与辊式传输组件（1）的上表面，橡胶辊（3a）的周侧与两侧辊式传输组件（1）的转辊（1a）紧密接触，橡胶辊（3a）插装在安装座（3b）上，所述安装座（3b）固定安装在
