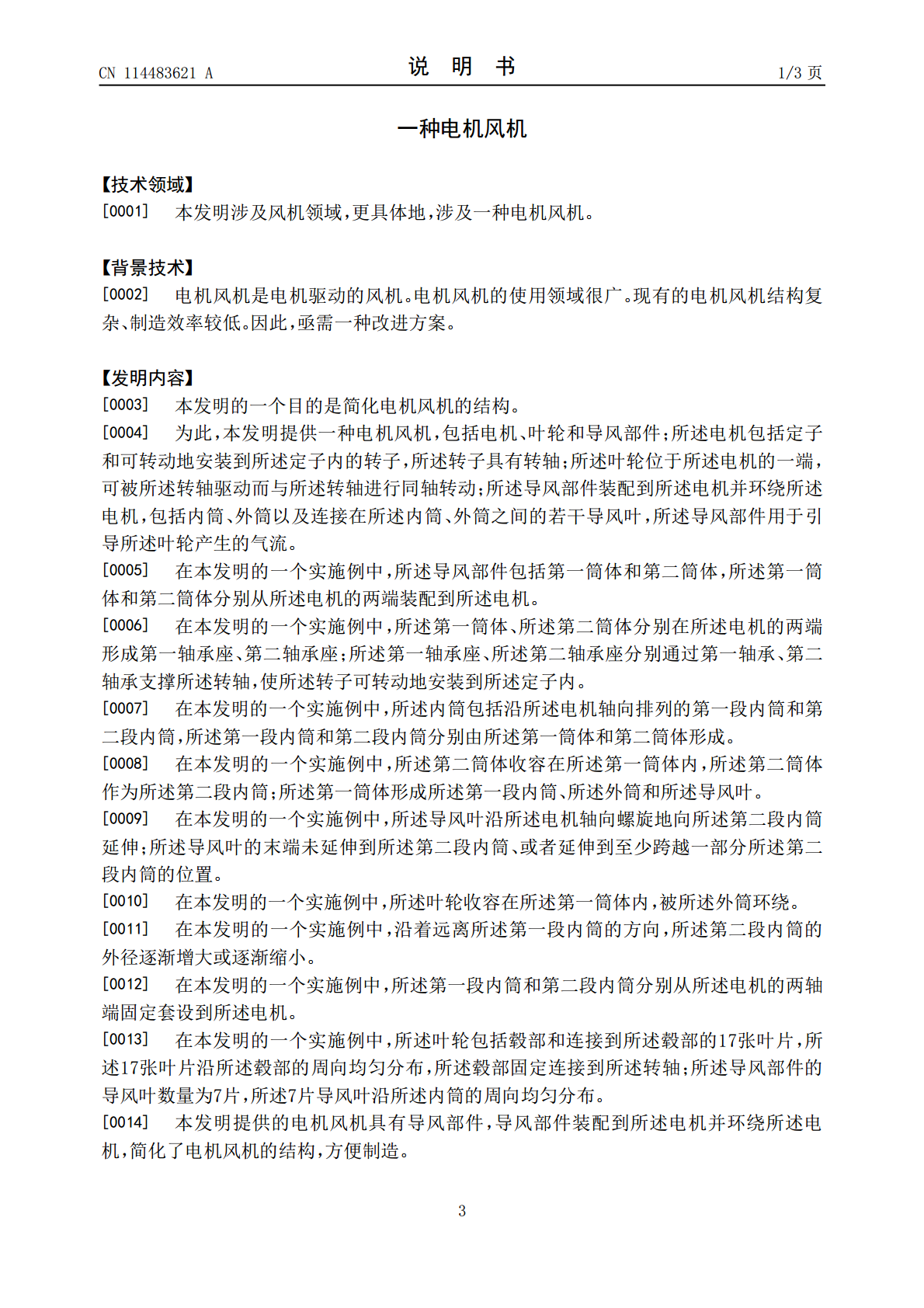

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114483621A(43)申请公布日2022.05.13(21)申请号202210027921.1(22)申请日2022.01.11(71)申请人华翼动力科技（东莞）有限公司地址523000广东省东莞市松山湖园区兴业路4号2栋301室(72)发明人张芳杜成顺陈日坚(74)专利代理机构深圳市盈方知识产权事务所(普通合伙)44303专利代理师帅茜付微(51)Int.Cl.F04D25/08(2006.01)F04D29/38(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种电机风机(57)摘要本发明涉及一种电机风机，包括电机、叶轮和导风部件；所述电机包括定子和可转动地安装到所述定子内的转子，所述转子具有转轴；所述叶轮位于所述电机的一端，可被所述转轴驱动而与所述转轴进行同轴转动；所述导风部件装配到所述电机并环绕所述电机，包括内筒、外筒以及连接在所述内筒、外筒之间的若干导风叶，所述导风部件用于引导所述叶轮产生的气流。本发明提供的电机风机具有导风部件，导风部件装配到所述电机并环绕所述电机，简化了电机风机的结构，方便制造。CN114483621ACN114483621A权利要求书1/1页1.一种电机风机，其特征在于，包括：电机，所述电机包括定子和可转动地安装到所述定子内的转子，所述转子具有转轴；叶轮，所述叶轮位于所述电机的一端，可被所述转轴驱动而与所述转轴进行同轴转动；导风部件，所述导风部件装配到所述电机并环绕所述电机，包括内筒、外筒以及连接在所述内筒、外筒之间的若干导风叶，所述导风部件用于引导所述叶轮产生的气流。2.根据权利要求1所述的电机风机，其特征在于，所述导风部件包括第一筒体和第二筒体，所述第一筒体和第二筒体分别从所述电机的两端装配到所述电机。3.根据权利要求2所述的电机风机，其特征在于，所述第一筒体、所述第二筒体分别在所述电机的两端形成第一轴承座、第二轴承座；所述第一轴承座、所述第二轴承座分别通过第一轴承、第二轴承支撑所述转轴，使所述转子可转动地安装到所述定子内。4.根据权利要求2所述的电机风机，其特征在于，所述内筒包括沿所述电机轴向排列的第一段内筒和第二段内筒，所述第一段内筒和第二段内筒分别由所述第一筒体和第二筒体形成。5.根据权利要求4所述的电机风机，其特征在于，所述第二筒体收容在所述第一筒体内，所述第二筒体作为所述第二段内筒；所述第一筒体形成所述第一段内筒、所述外筒和所述导风叶。6.根据权利要求5所述的电机风机，其特征在于，所述导风叶沿所述电机轴向螺旋地向所述第二段内筒延伸；所述导风叶的末端未延伸到所述第二段内筒、或者延伸到至少跨越一部分所述第二段内筒的位置。7.根据权利要求5所述的电机风机，其特征在于，所述叶轮收容在所述第一筒体内，被所述外筒环绕。8.根据权利要求4所述的电机风机，其特征在于，沿着远离所述第一段内筒的方向，所述第二段内筒的外径逐渐增大或逐渐缩小。9.根据权利要求4所述的电机风机，其特征在于，所述第一段内筒和第二段内筒分别从所述电机的两轴端固定套设到所述电机。10.根据权利要求1所述的电机风机，其特征在于，所述叶轮包括毂部和连接到所述毂部的17张叶片，所述17张叶片沿所述毂部的周向均匀分布，所述毂部固定连接到所述转轴；所述导风部件的导风叶数量为7片，所述7片导风叶沿所述内筒的周向均匀分布。2CN114483621A说明书1/3页一种电机风机【技术领域】[0001]本发明涉及风机领域，更具体地，涉及一种电机风机。【背景技术】[0002]电机风机是电机驱动的风机。电机风机的使用领域很广。现有的电机风机结构复杂、制造效率较低。因此，亟需一种改进方案。【发明内容】[0003]本发明的一个目的是简化电机风机的结构。[0004]为此，本发明提供一种电机风机，包括电机、叶轮和导风部件；所述电机包括定子和可转动地安装到所述定子内的转子，所述转子具有转轴；所述叶轮位于所述电机的一端，可被所述转轴驱动而与所述转轴进行同轴转动；所述导风部件装配到所述电机并环绕所述电机，包括内筒、外筒以及连接在所述内筒、外筒之间的若干导风叶，所述导风部件用于引导所述叶轮产生的气流。[0005]在本发明的一个实施例中，所述导风部件包括第一筒体和第二筒体，所述第一筒体和第二筒体分别从所述电机的两端装配到所述电机。[0006]在本发明的一个实施例中，所述第一筒体、所述第二筒体分别在所述电机的两端形成第一轴承座、第二轴承座；所述第一轴承座、所述第二轴承座分别通过第一轴承、第二轴承支撑所述转轴，使所述转子可转动地安装到所述定子内。[0007]在本发明的一个实施例中，所述内筒包括沿所述电机轴向排列的第一段内筒和第二段内筒，所述第一段内筒和第二段内筒分别由所述第一筒体和第二筒
