一种两级叶轮高速空气悬浮离心鼓风机涡轮装置.pdf

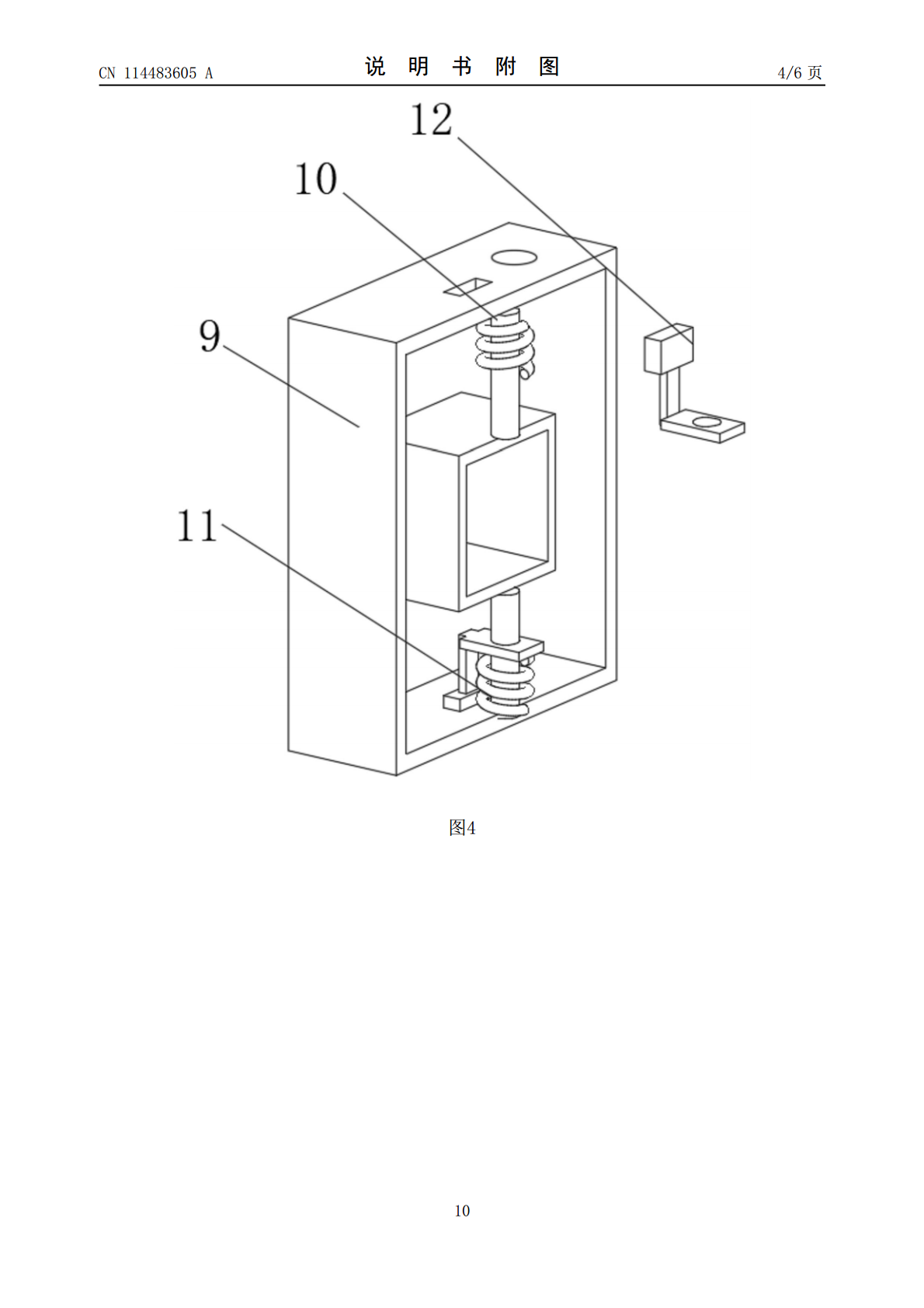

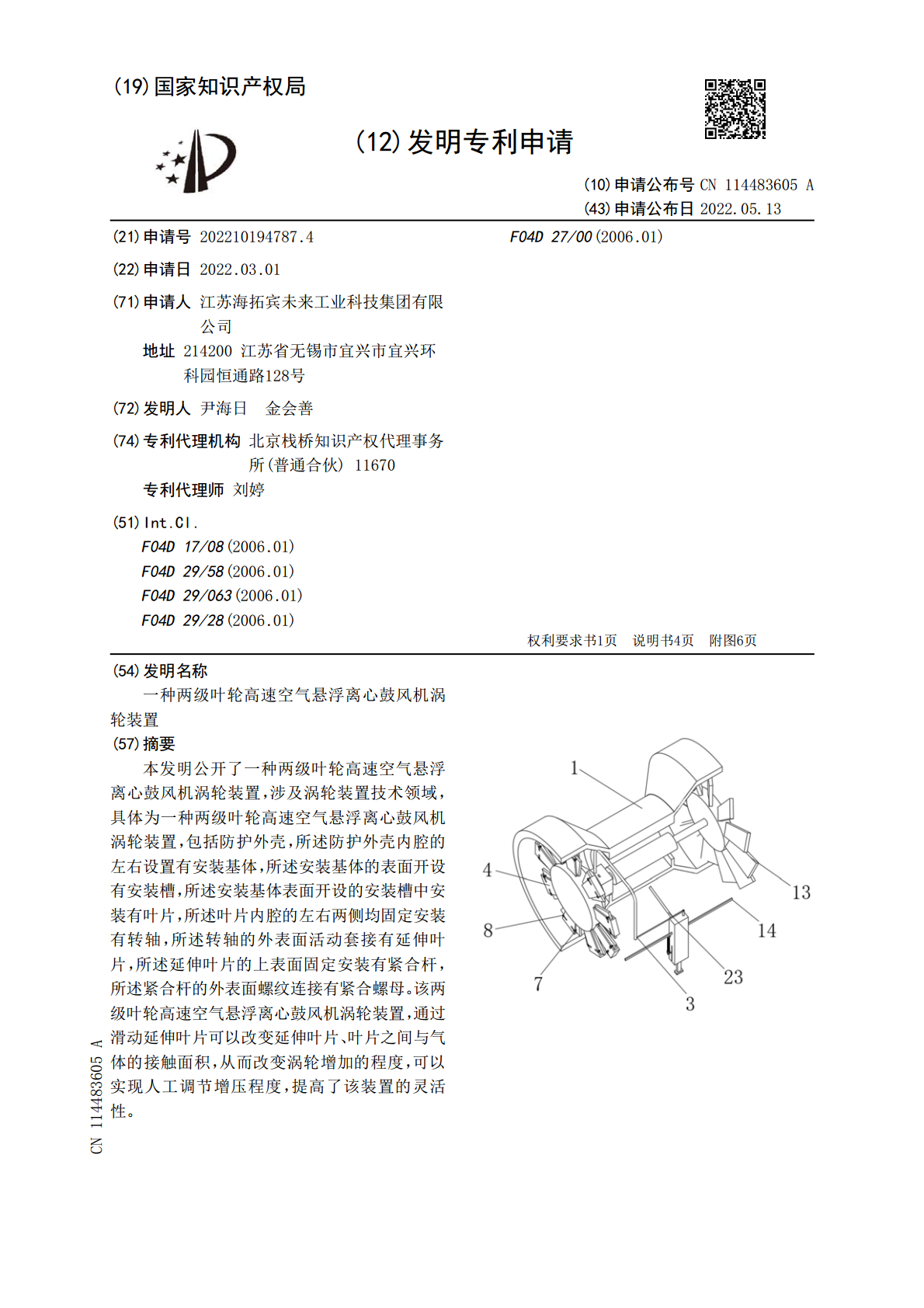

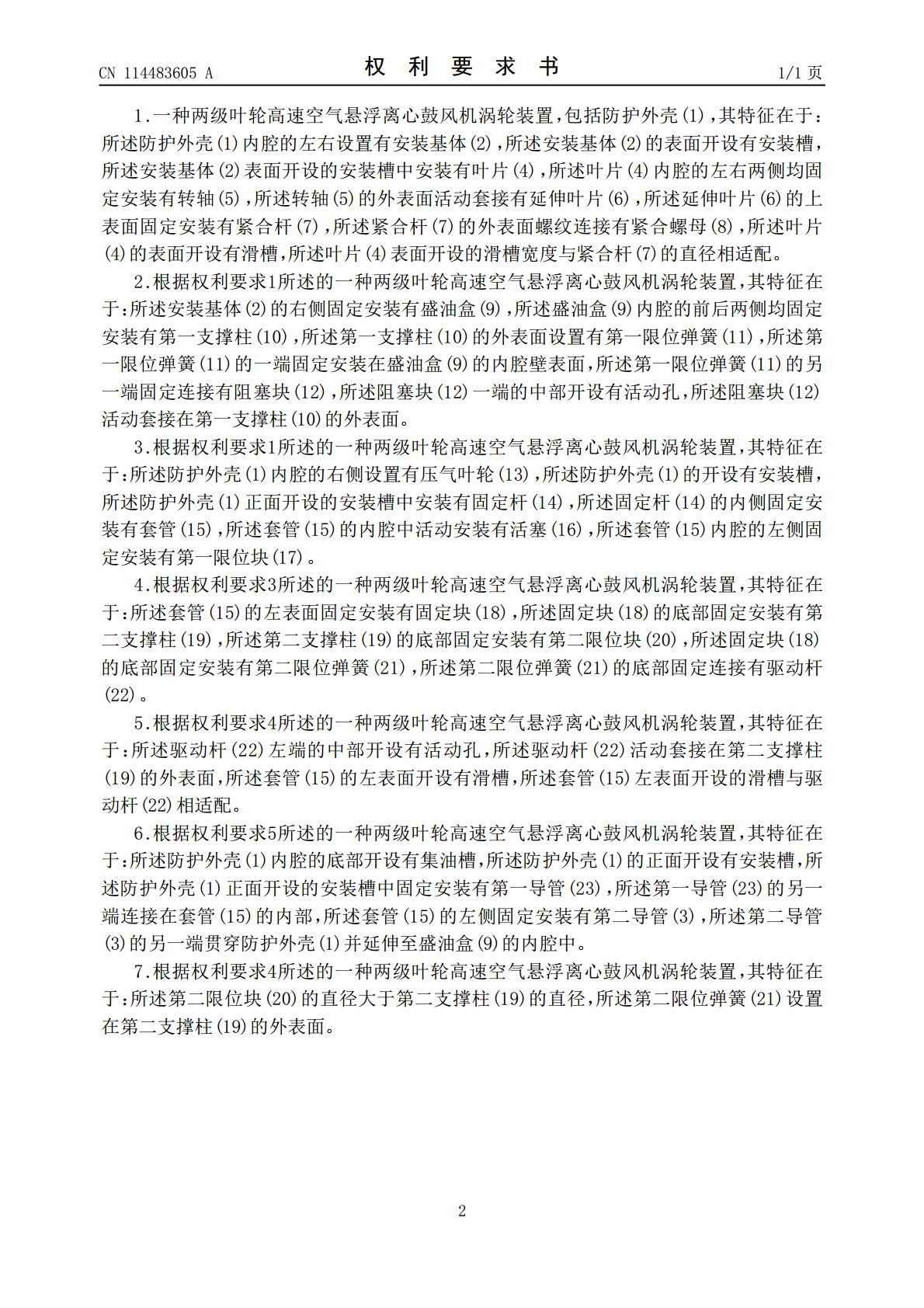

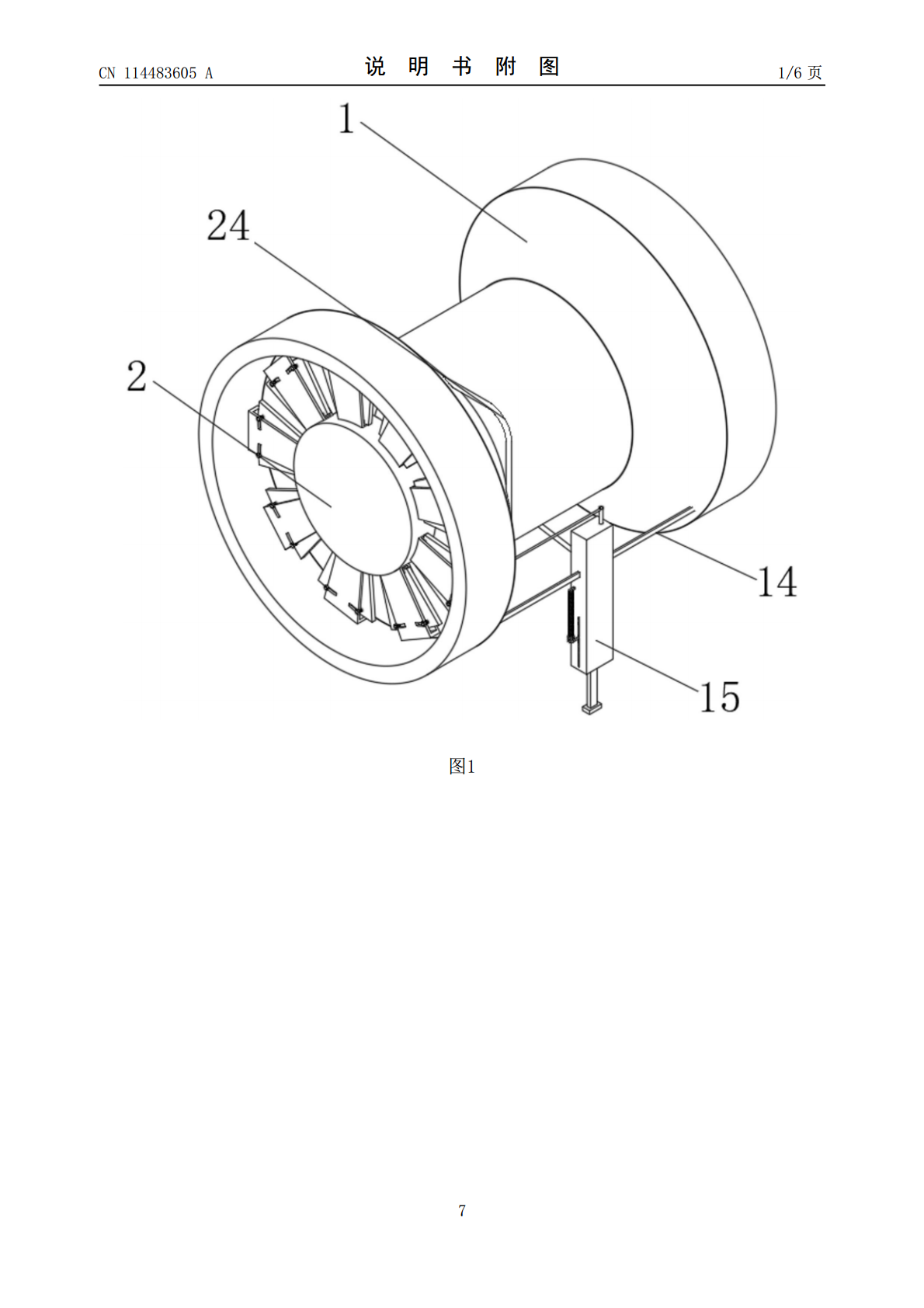

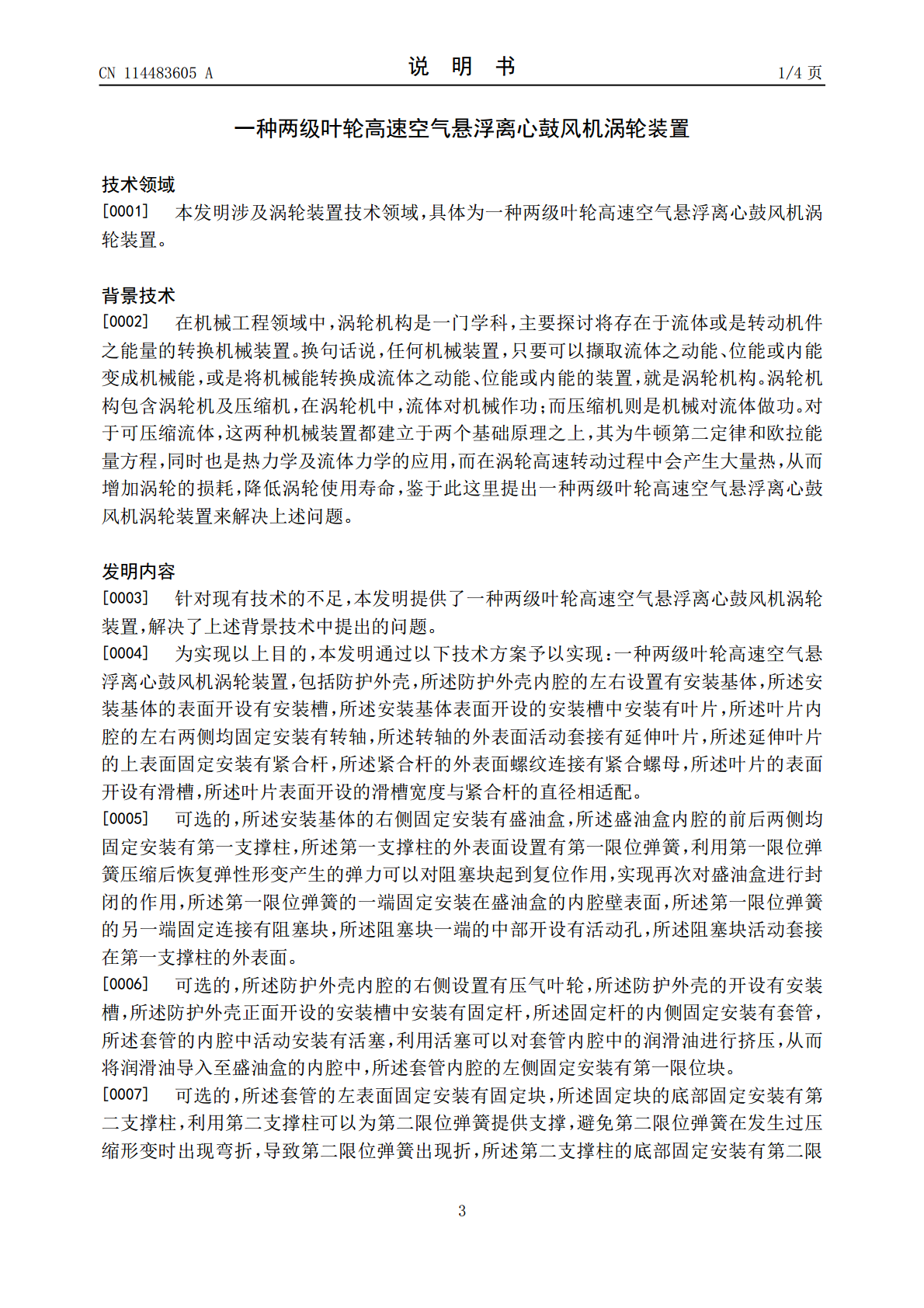

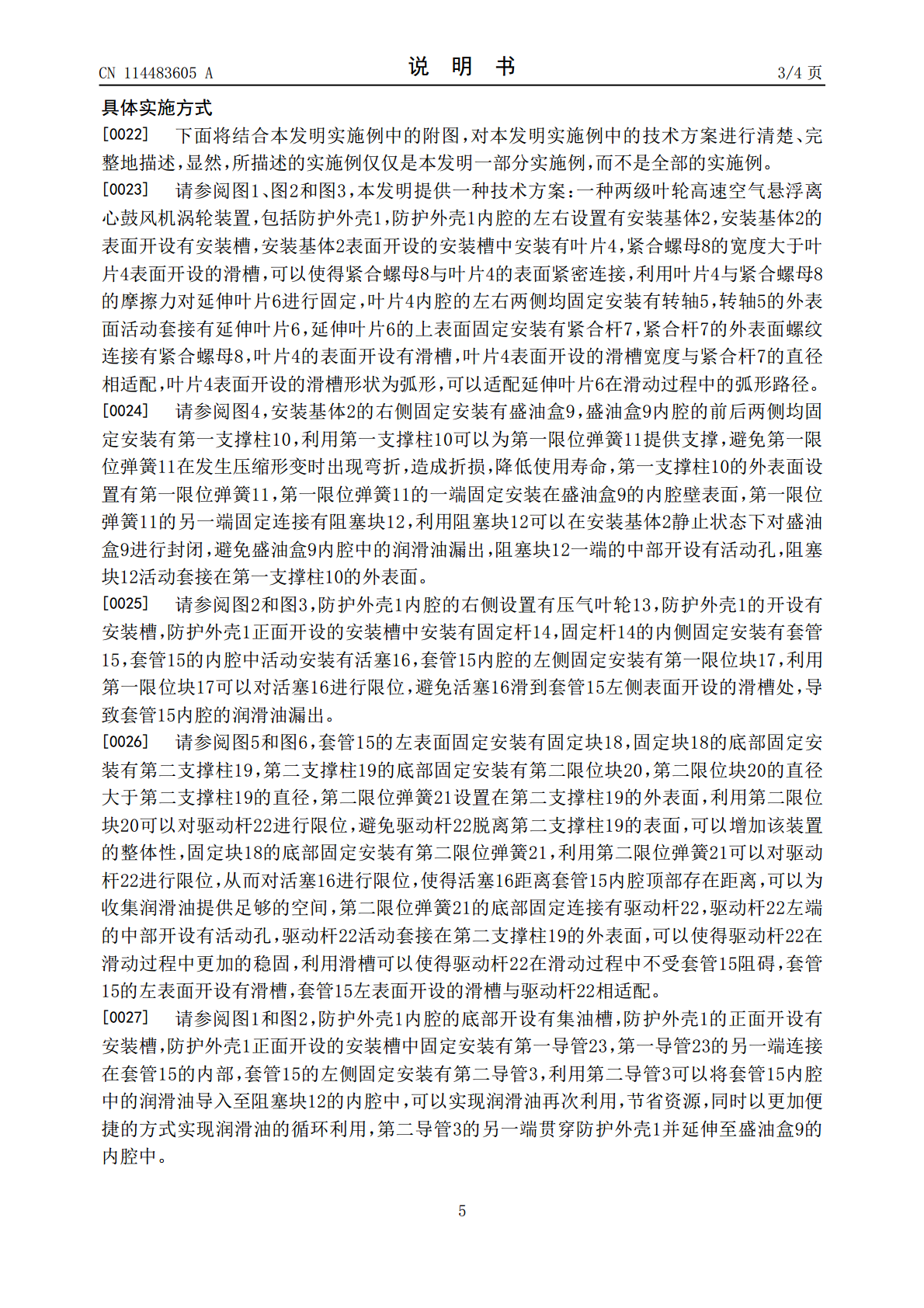

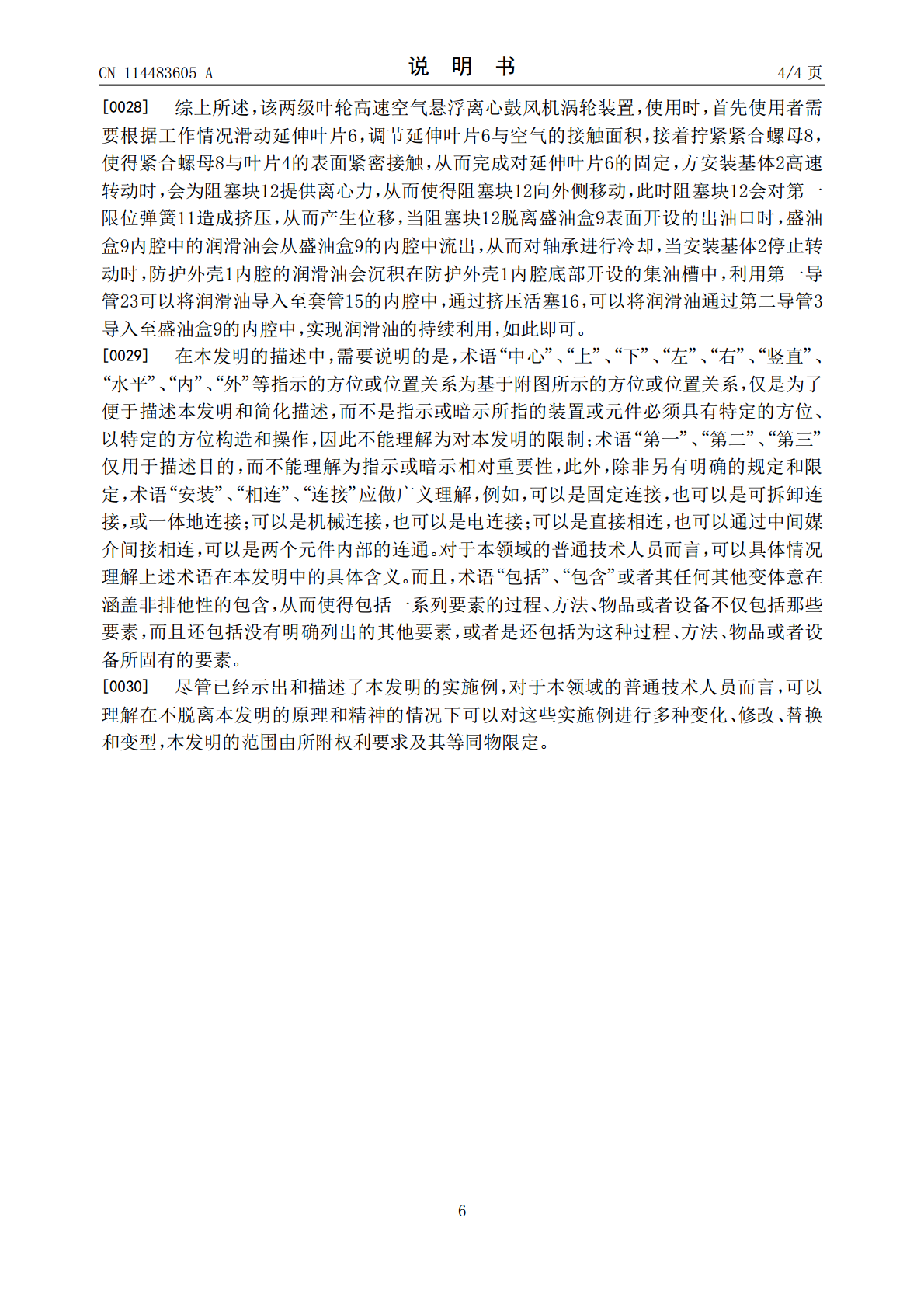

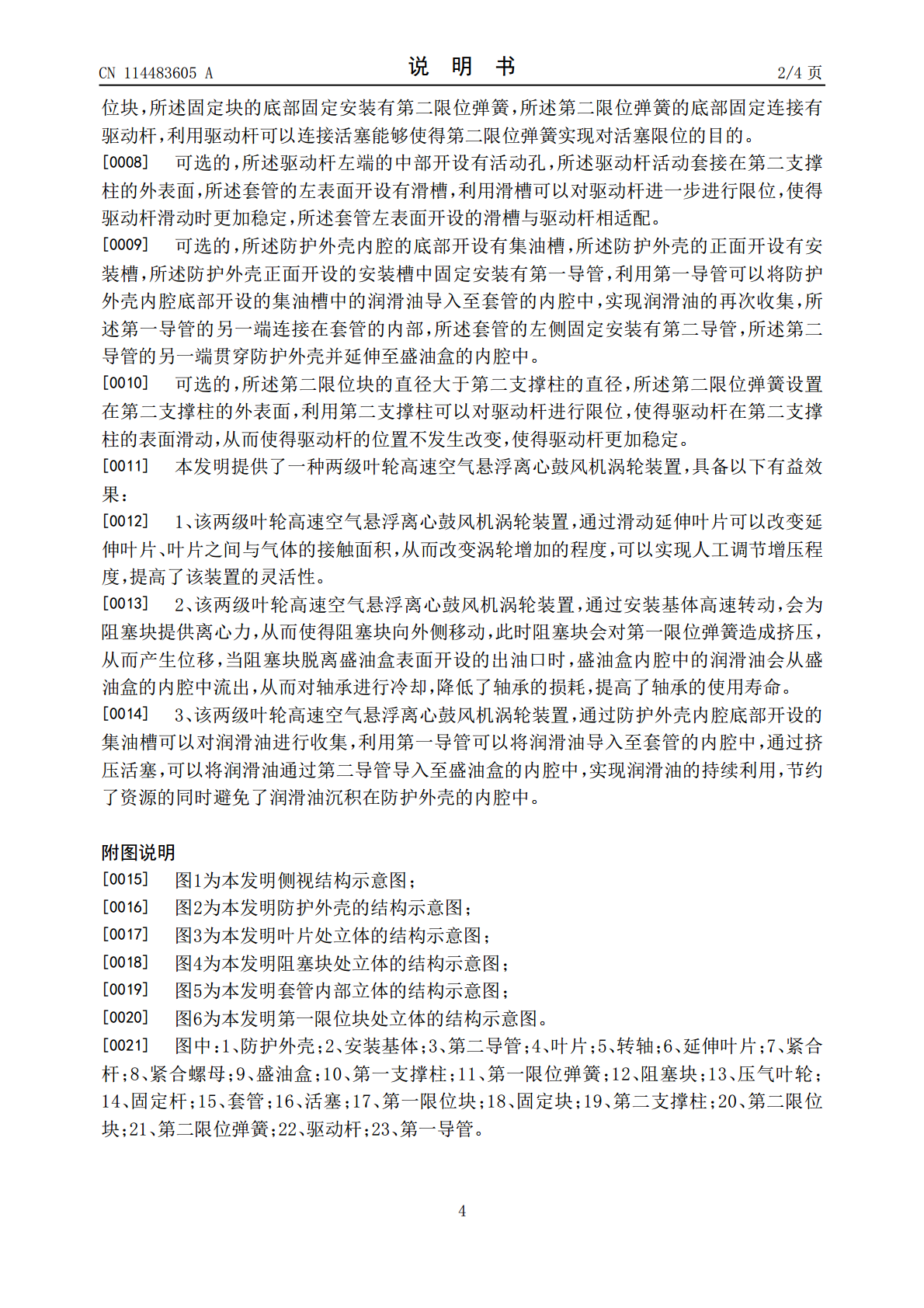

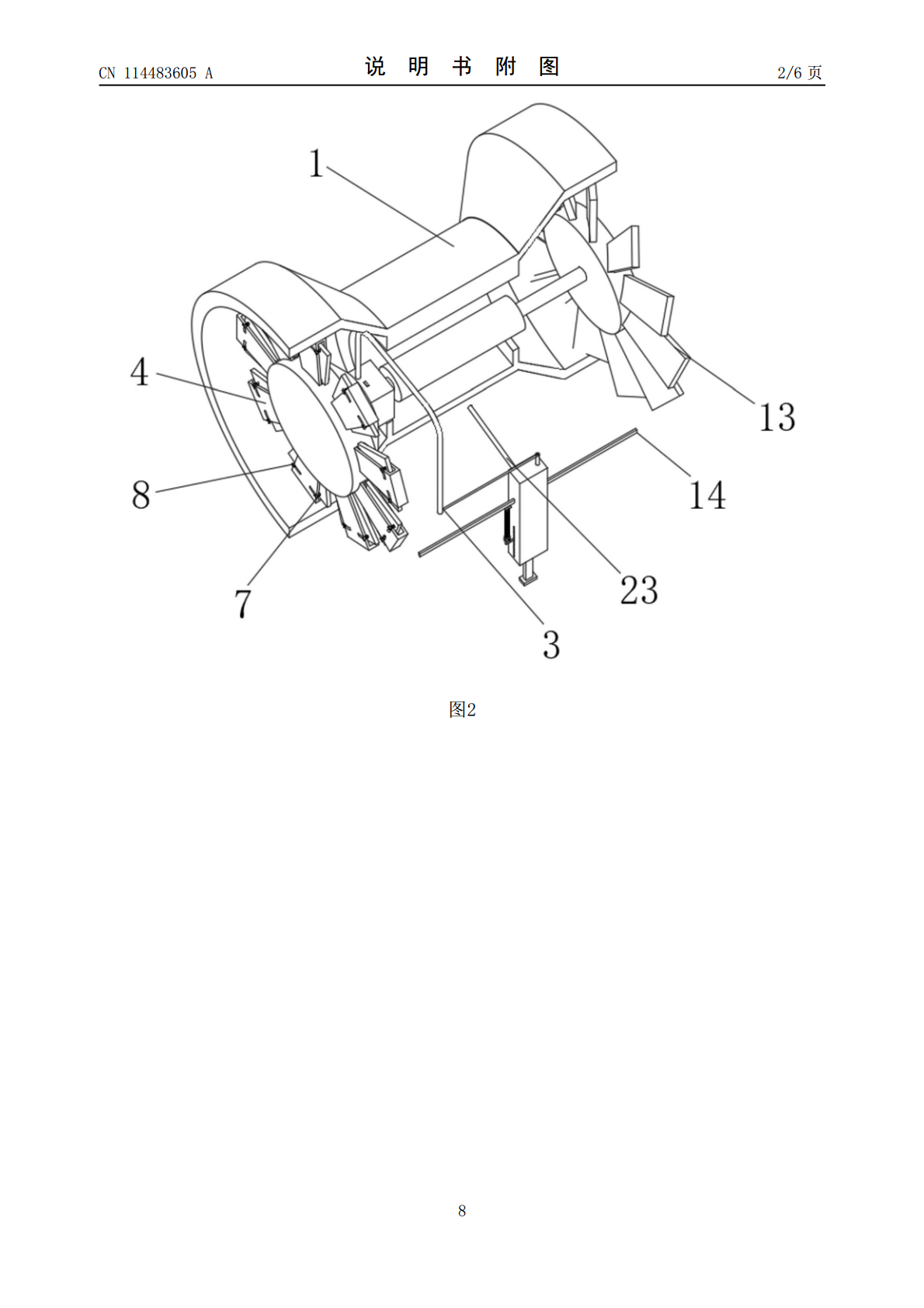

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114483605A(43)申请公布日2022.05.13(21)申请号202210194787.4F04D27/00(2006.01)(22)申请日2022.03.01(71)申请人江苏海拓宾未来工业科技集团有限公司地址214200江苏省无锡市宜兴市宜兴环科园恒通路128号(72)发明人尹海日金会善(74)专利代理机构北京栈桥知识产权代理事务所(普通合伙)11670专利代理师刘婷(51)Int.Cl.F04D17/08(2006.01)F04D29/58(2006.01)F04D29/063(2006.01)F04D29/28(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种两级叶轮高速空气悬浮离心鼓风机涡轮装置(57)摘要本发明公开了一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，涉及涡轮装置技术领域，具体为一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，包括防护外壳，所述防护外壳内腔的左右设置有安装基体，所述安装基体的表面开设有安装槽，所述安装基体表面开设的安装槽中安装有叶片，所述叶片内腔的左右两侧均固定安装有转轴，所述转轴的外表面活动套接有延伸叶片，所述延伸叶片的上表面固定安装有紧合杆，所述紧合杆的外表面螺纹连接有紧合螺母。该两级叶轮高速空气悬浮离心鼓风机涡轮装置，通过滑动延伸叶片可以改变延伸叶片、叶片之间与气体的接触面积，从而改变涡轮增加的程度，可以实现人工调节增压程度，提高了该装置的灵活性。CN114483605ACN114483605A权利要求书1/1页1.一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，包括防护外壳(1)，其特征在于：所述防护外壳(1)内腔的左右设置有安装基体(2)，所述安装基体(2)的表面开设有安装槽，所述安装基体(2)表面开设的安装槽中安装有叶片(4)，所述叶片(4)内腔的左右两侧均固定安装有转轴(5)，所述转轴(5)的外表面活动套接有延伸叶片(6)，所述延伸叶片(6)的上表面固定安装有紧合杆(7)，所述紧合杆(7)的外表面螺纹连接有紧合螺母(8)，所述叶片(4)的表面开设有滑槽，所述叶片(4)表面开设的滑槽宽度与紧合杆(7)的直径相适配。2.根据权利要求1所述的一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，其特征在于：所述安装基体(2)的右侧固定安装有盛油盒(9)，所述盛油盒(9)内腔的前后两侧均固定安装有第一支撑柱(10)，所述第一支撑柱(10)的外表面设置有第一限位弹簧(11)，所述第一限位弹簧(11)的一端固定安装在盛油盒(9)的内腔壁表面，所述第一限位弹簧(11)的另一端固定连接有阻塞块(12)，所述阻塞块(12)一端的中部开设有活动孔，所述阻塞块(12)活动套接在第一支撑柱(10)的外表面。3.根据权利要求1所述的一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，其特征在于：所述防护外壳(1)内腔的右侧设置有压气叶轮(13)，所述防护外壳(1)的开设有安装槽，所述防护外壳(1)正面开设的安装槽中安装有固定杆(14)，所述固定杆(14)的内侧固定安装有套管(15)，所述套管(15)的内腔中活动安装有活塞(16)，所述套管(15)内腔的左侧固定安装有第一限位块(17)。4.根据权利要求3所述的一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，其特征在于：所述套管(15)的左表面固定安装有固定块(18)，所述固定块(18)的底部固定安装有第二支撑柱(19)，所述第二支撑柱(19)的底部固定安装有第二限位块(20)，所述固定块(18)的底部固定安装有第二限位弹簧(21)，所述第二限位弹簧(21)的底部固定连接有驱动杆(22)。5.根据权利要求4所述的一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，其特征在于：所述驱动杆(22)左端的中部开设有活动孔，所述驱动杆(22)活动套接在第二支撑柱(19)的外表面，所述套管(15)的左表面开设有滑槽，所述套管(15)左表面开设的滑槽与驱动杆(22)相适配。6.根据权利要求5所述的一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，其特征在于：所述防护外壳(1)内腔的底部开设有集油槽，所述防护外壳(1)的正面开设有安装槽，所述防护外壳(1)正面开设的安装槽中固定安装有第一导管(23)，所述第一导管(23)的另一端连接在套管(15)的内部，所述套管(15)的左侧固定安装有第二导管(3)，所述第二导管(3)的另一端贯穿防护外壳(1)并延伸至盛油盒(9)的内腔中。7.根据权利要求4所述的一种两级叶轮高速空气悬浮离心鼓风机涡轮装置，其特征在于：所述第二限位块(20)的直径大于第二支撑柱(19)的直径，所述第二限位弹簧(21)设置在第二支撑柱(19)的外表面。2CN114483605A说明书1/4页一种两级叶轮高速
