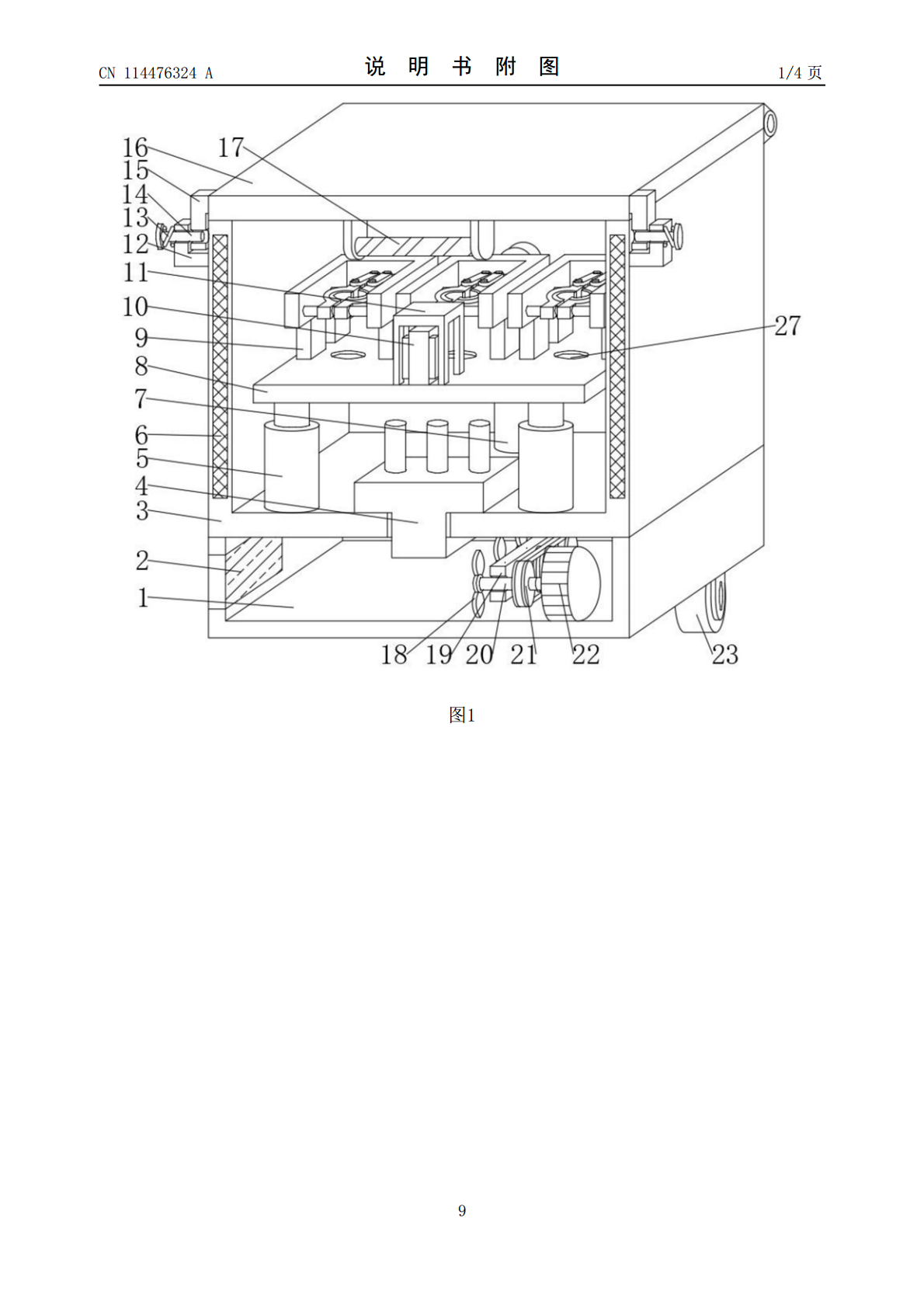

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114476324A(43)申请公布日2022.05.13(21)申请号202210327790.9B65D55/10(2006.01)(22)申请日2022.03.31A61L2/10(2006.01)(71)申请人滨州医学院附属医院地址256600山东省滨州市滨城区黄河二路661号(72)发明人刘晓孙洪坤李金玲(74)专利代理机构青岛鼎尖知识产权代理有限公司37318专利代理师李慧(51)Int.Cl.B65D25/02(2006.01)B65D81/18(2006.01)B65D81/24(2006.01)B65D81/38(2006.01)B65D25/10(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种温度可调的智能血液储存装置(57)摘要本发明公开了一种温度可调的智能血液储存装置,涉及储存装置技术领域,包括底座,所述底座上端固定连接有血液储存箱。本发明通过设置的温度传感器、半导体制冷器以及控制面板之间的相互配合能够对血液储存箱内部的温度进行实时的检测,当血液储存箱内部温度高于设定值时,温度传感器会通过控制面板内部设置的控制程序启动半导体制冷器,当血液储存箱内部温度低于设定值时会自动关闭半导体制冷器,进而保证血液储存箱内部温度的适宜性,同时当半导体制冷器处于运行状态时控制面板会启动电机,接着在设置的链轮以及转轴之间的相互配合下能够带动设置的扇叶进行转动,进而能够将该装置内部各元件运行时所产生的热量从底座内部吹出。CN114476324ACN114476324A权利要求书1/2页1.一种温度可调的智能血液储存装置,包括底座(1),其特征在于:所述底座(1)上端固定连接有血液储存箱(3),所述血液储存箱(3)内部下表面左右两侧均固定连接有液压杆(5),两个所述液压杆(5)的上端分别固定连接在放置板(8)下表面左右两侧,所述放置板(8)上表面中间位置上设置有防护框(11),所述防护框(11)内部设置有温度传感器(10),所述温度传感器(10)固定连接在放置板(8)的上表面,所述放置板(8)上表面开设有若干均匀分布的放置槽(27),每个所述放置槽(27)上方均对应设置有固定组件(9),每个所述固定组件(9)均固定连接在放置板(8)的上表面,所述血液储存箱(3)内部底面上固定连接有半导体制冷器(4),所述半导体制冷器(4)的下端穿过血液储存箱(3)的下侧壁设置在底座(1)的内部,所述底座(1)内部右侧设置有支撑板(19)。2.根据权利要求1所述的一种温度可调的智能血液储存装置,其特征在于:所述支撑板(19)的前后两端分别固定连接在底座(1)内部前后两侧面上,所述支撑板(19)分别与五个转轴(20)活动连接,五个所述转轴(20)的左端均固定连接有扇叶(18),五个所述转轴(20)的右侧均固定连接有链轮(21),且五个链轮(21)之间均通过设置的链条传动连接,中间所述转轴(20)的右端固定连接在电机(22)输出轴上,所述电机(22)固定连接在底座(1)内部底面上,所述底座(1)通过其左端开设的通风口设置有过滤窗(2)。3.根据权利要求1所述的一种温度可调的智能血液储存装置,其特征在于:所述血液储存箱(3)的上端设置有密封箱盖(16),且密封箱盖(16)上表面前端设置有拉手,所述密封箱盖(16)内部上表面上设置有紫外线灭菌灯(17),所述密封箱盖(16)左右两端均固定连接有卡块(15),两个所述卡块(15)均通过其内部开设的插孔分别与两个其上均设置有插销(14)的L型固定块(12)活动连接,两个所述L型固定块(12)分别固定连接在血液储存箱(3)的左右两端,两个所述插销(14)上均设置有弹簧一(13)。4.根据权利要求1所述的一种温度可调的智能血液储存装置,其特征在于:所述血液储存箱(3)内部设置有隔热层(6),所述血液储存箱(3)内部下表面前后两侧均固定连接有套管(7),两个所述套管(7)分别与两个滑杆(28)活动连接,两个所述滑杆(28)的上端分别固定连接在放置板(8)下表面前后两侧。5.根据权利要求1所述的一种温度可调的智能血液储存装置,其特征在于:所述固定组件(9)包括凹形框(91),所述凹形框(91)下表面左右两端均固定连接有两个固定板(97),四个所述固定板(97)的下端均固定连接在放置板(8)的上表面,所述凹形框(91)通过其后侧壁上开设的圆形连接孔与推杆(98)活动连接,所述推杆(98)的前端固定连接在推动块(96)后侧面上,所述推动块(96)设置在凹形框(91)内部,所述推动块(96)通过其上表面左右两侧均设置的销轴分别与两个铰接杆(95)的后端活动连接,两个所述铰接杆(95)均通过其前端设置的另一销轴分别活动连接在两个弧形固定块
