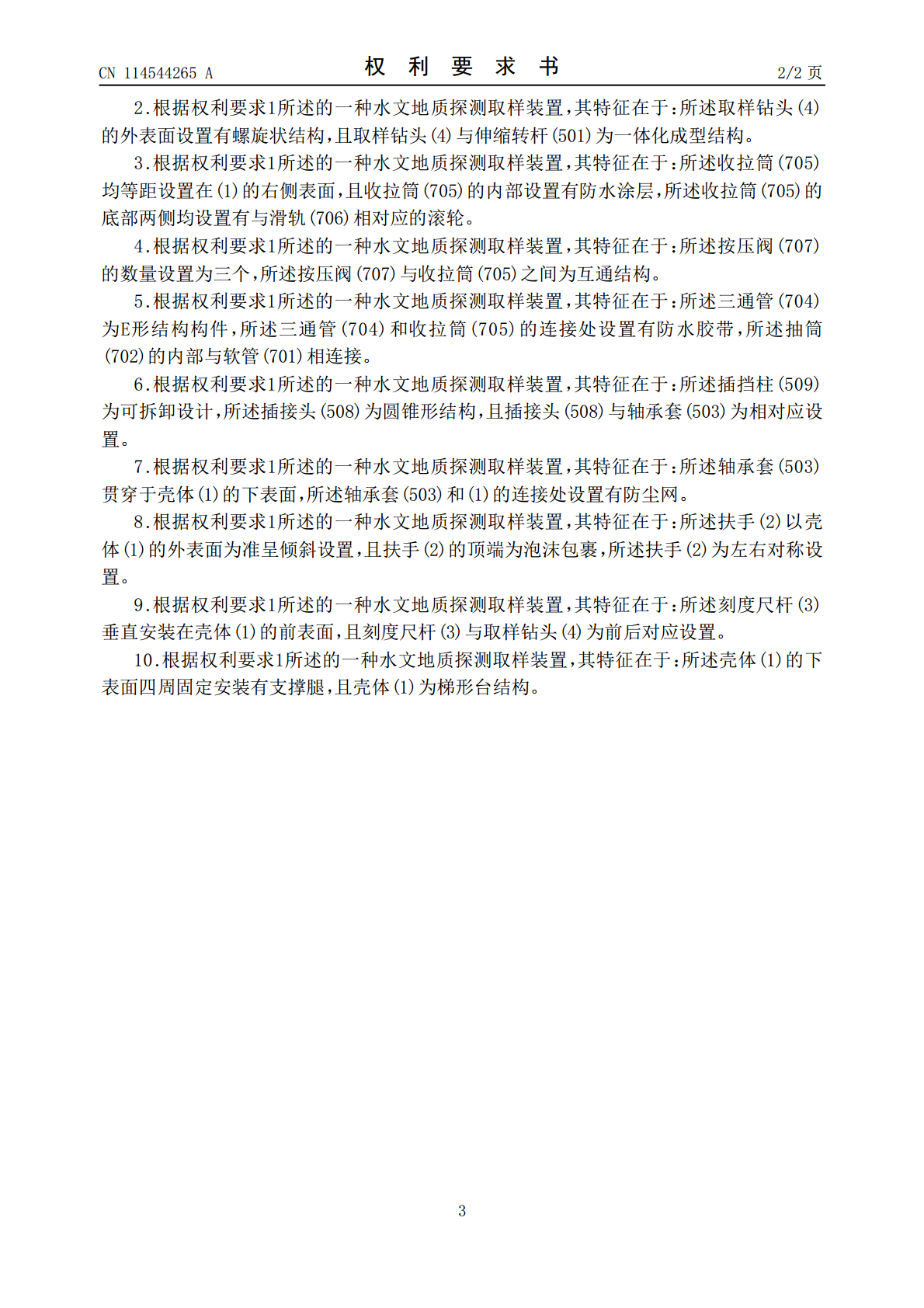

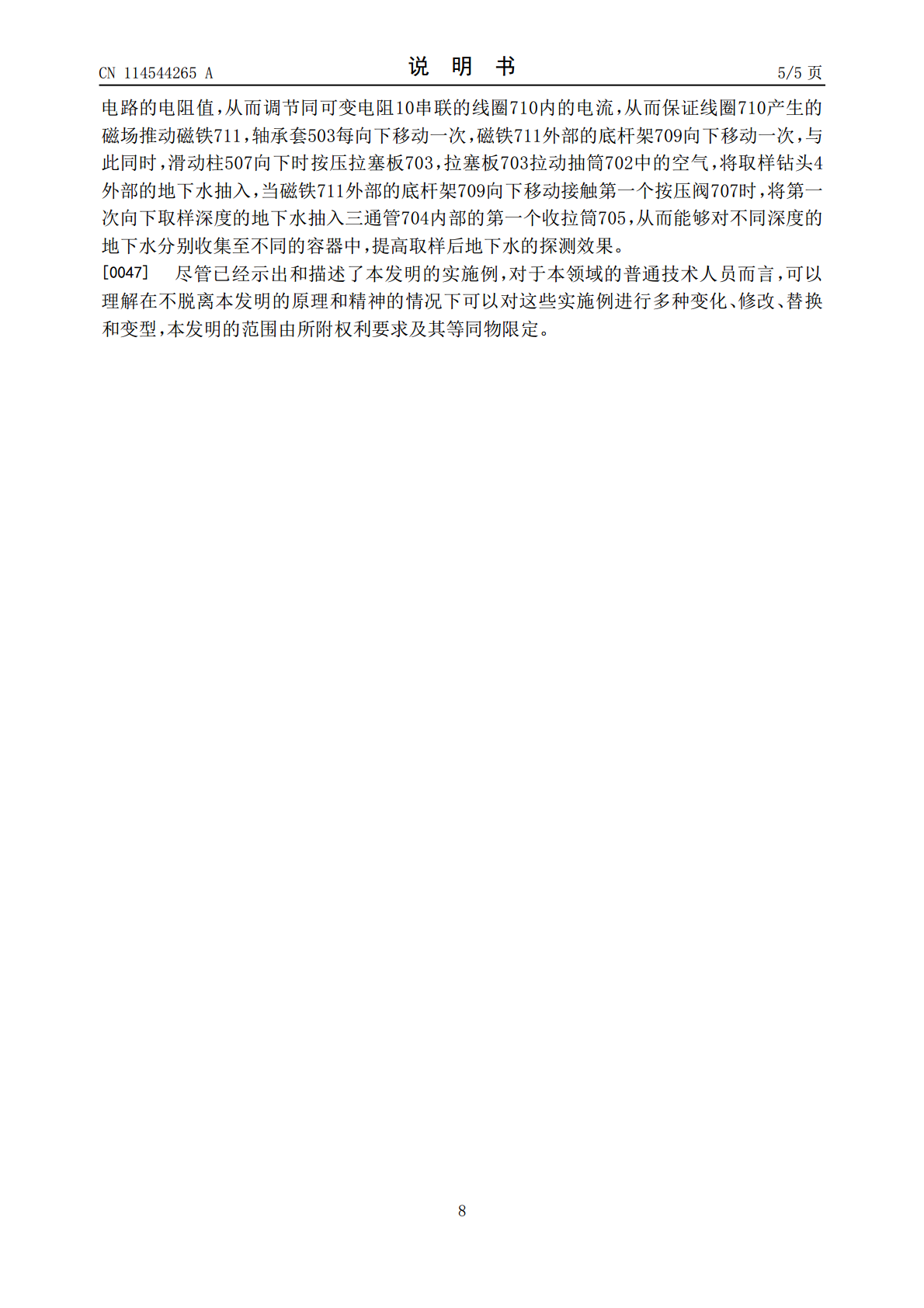

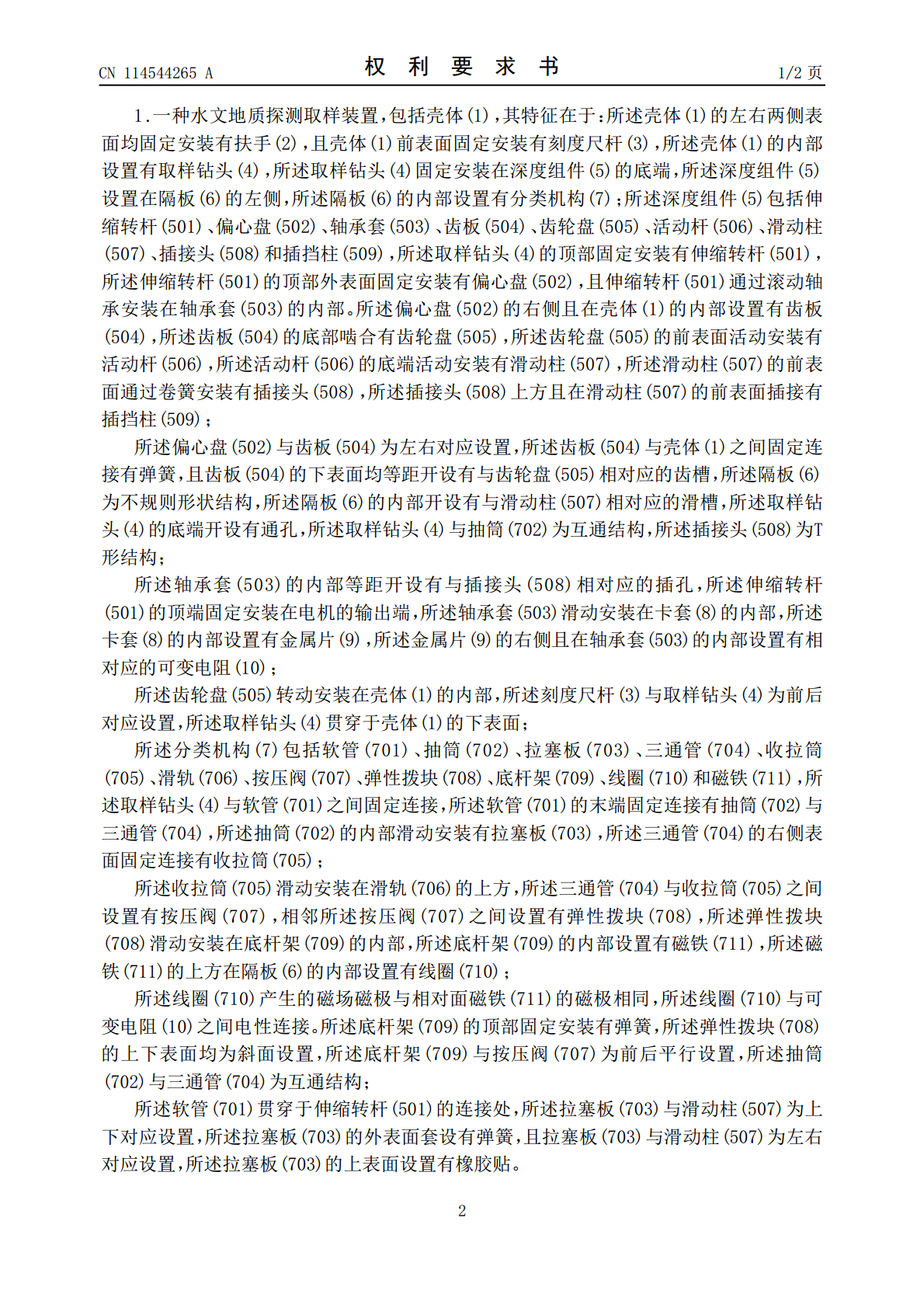

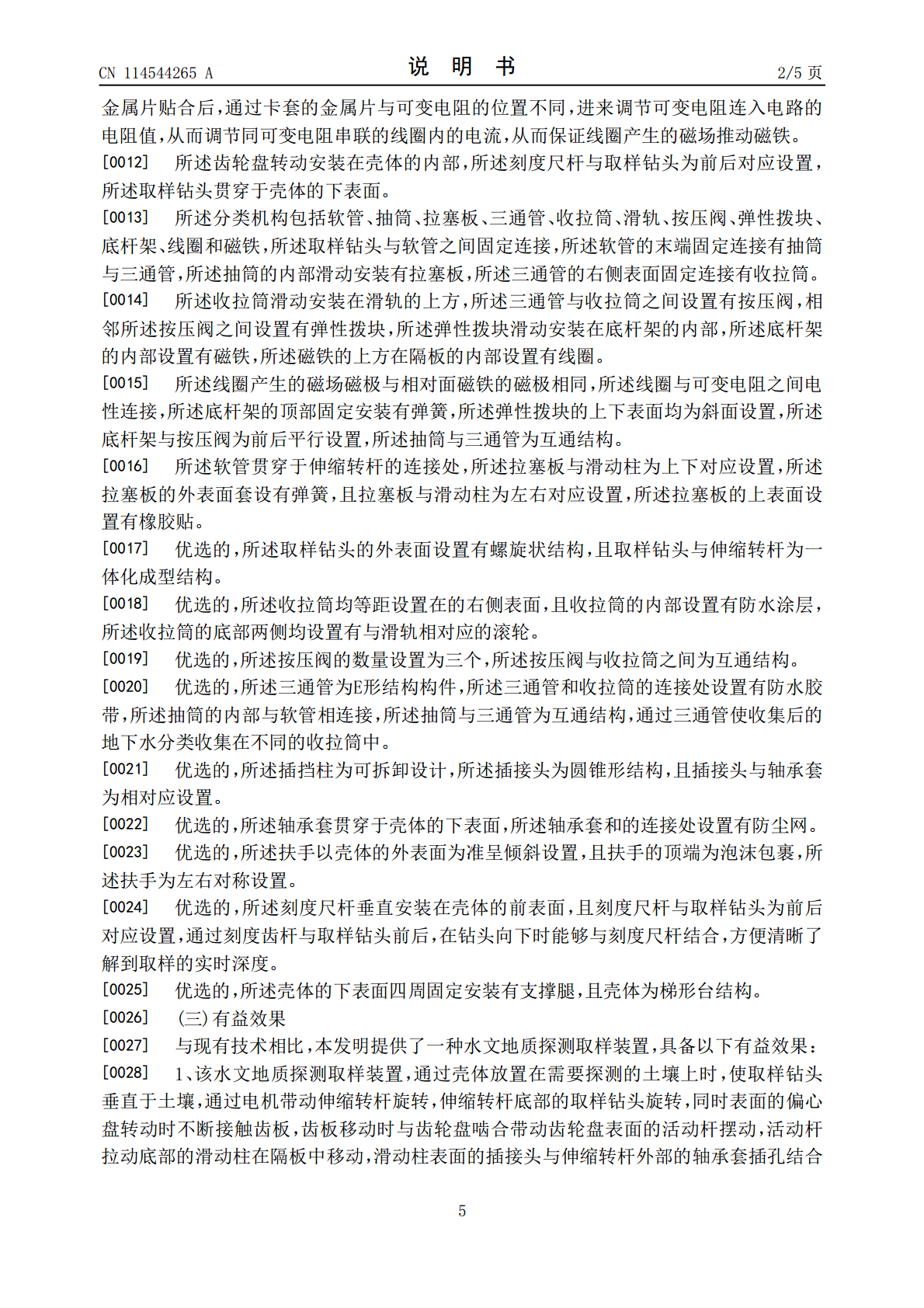

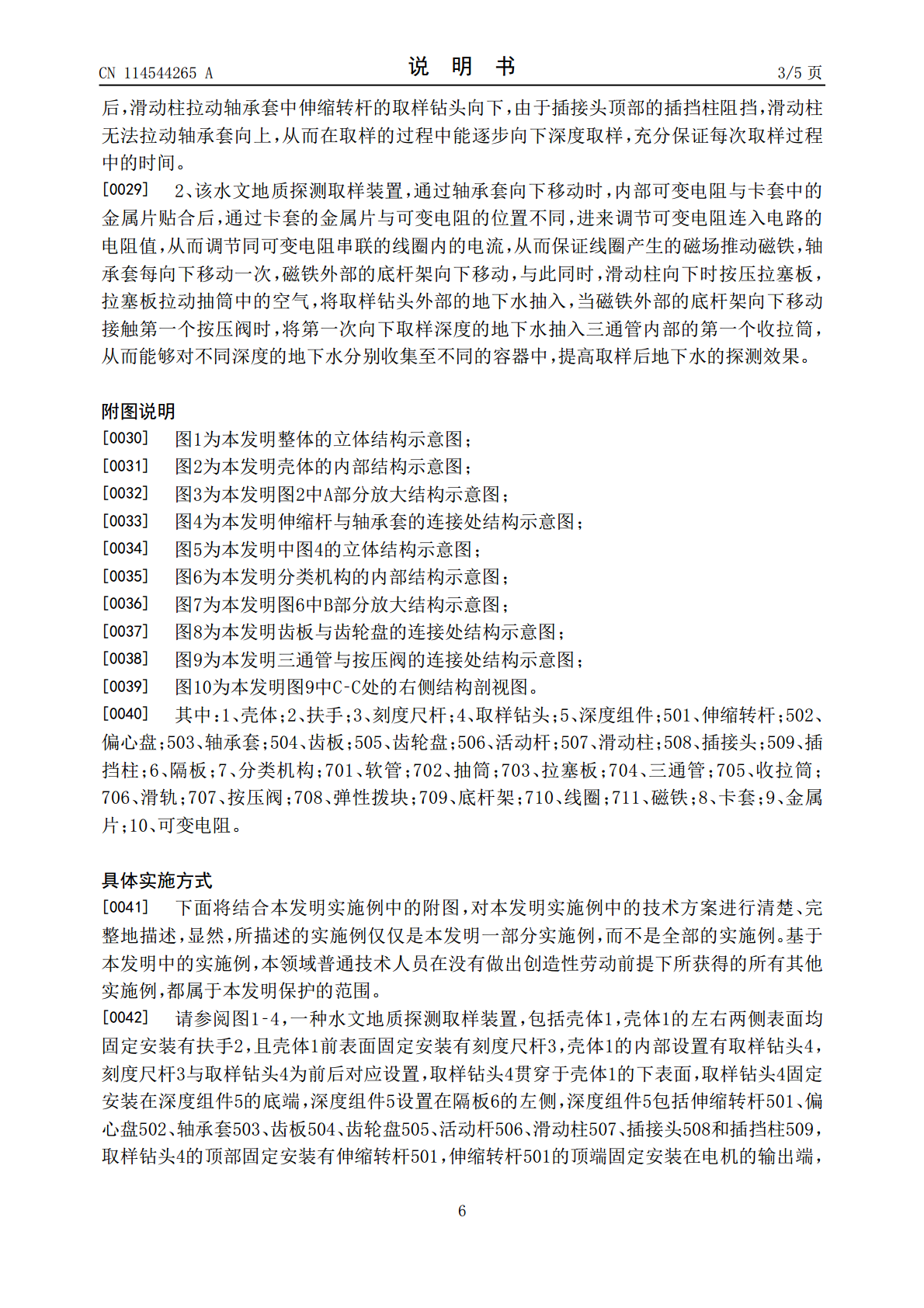

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114544265A(43)申请公布日2022.05.27(21)申请号202210181867.6(22)申请日2022.02.25(71)申请人杨建河地址271099山东省泰安市山东省地质矿产勘查开发局第五地质大队(72)发明人杨建河张永强王连东(74)专利代理机构北京卓特专利代理事务所(普通合伙)11572专利代理师段宇(51)Int.Cl.G01N1/18(2006.01)G01N1/14(2006.01)权利要求书2页说明书5页附图10页(54)发明名称一种水文地质探测取样装置(57)摘要本发明涉及水文地质取样技术领域,且公开了一种水文地质探测取样装置,包括壳体,壳体的左右两侧表面均固定安装有扶手,且壳体前表面固定安装有刻度尺杆,壳体的内部设置有取样钻头,取样钻头固定安装在深度组件的底端,深度组件设置在隔板的左侧,隔板的内部设置有分类机构。通过取样钻头旋转,同时表面的偏心盘转动时不断接触齿板,齿板移动时与齿轮盘啮合带动表面的活动杆摆动,活动杆拉动底部的滑动柱在隔板中移动,表面的插接头与伸缩转杆外部的轴承套插孔结合后,拉动轴承套中伸缩转杆的取样钻头向下,由于插接头顶部的插挡柱阻挡,滑动柱无法拉动轴承套向上,从而能够对不同深度的地下水取样,且充分保证每次取样过程中的时间。CN114544265ACN114544265A权利要求书1/2页1.一种水文地质探测取样装置,包括壳体(1),其特征在于:所述壳体(1)的左右两侧表面均固定安装有扶手(2),且壳体(1)前表面固定安装有刻度尺杆(3),所述壳体(1)的内部设置有取样钻头(4),所述取样钻头(4)固定安装在深度组件(5)的底端,所述深度组件(5)设置在隔板(6)的左侧,所述隔板(6)的内部设置有分类机构(7);所述深度组件(5)包括伸缩转杆(501)、偏心盘(502)、轴承套(503)、齿板(504)、齿轮盘(505)、活动杆(506)、滑动柱(507)、插接头(508)和插挡柱(509),所述取样钻头(4)的顶部固定安装有伸缩转杆(501),所述伸缩转杆(501)的顶部外表面固定安装有偏心盘(502),且伸缩转杆(501)通过滚动轴承安装在轴承套(503)的内部。所述偏心盘(502)的右侧且在壳体(1)的内部设置有齿板(504),所述齿板(504)的底部啮合有齿轮盘(505),所述齿轮盘(505)的前表面活动安装有活动杆(506),所述活动杆(506)的底端活动安装有滑动柱(507),所述滑动柱(507)的前表面通过卷簧安装有插接头(508),所述插接头(508)上方且在滑动柱(507)的前表面插接有插挡柱(509);所述偏心盘(502)与齿板(504)为左右对应设置,所述齿板(504)与壳体(1)之间固定连接有弹簧,且齿板(504)的下表面均等距开设有与齿轮盘(505)相对应的齿槽,所述隔板(6)为不规则形状结构,所述隔板(6)的内部开设有与滑动柱(507)相对应的滑槽,所述取样钻头(4)的底端开设有通孔,所述取样钻头(4)与抽筒(702)为互通结构,所述插接头(508)为T形结构;所述轴承套(503)的内部等距开设有与插接头(508)相对应的插孔,所述伸缩转杆(501)的顶端固定安装在电机的输出端,所述轴承套(503)滑动安装在卡套(8)的内部,所述卡套(8)的内部设置有金属片(9),所述金属片(9)的右侧且在轴承套(503)的内部设置有相对应的可变电阻(10);所述齿轮盘(505)转动安装在壳体(1)的内部,所述刻度尺杆(3)与取样钻头(4)为前后对应设置,所述取样钻头(4)贯穿于壳体(1)的下表面;所述分类机构(7)包括软管(701)、抽筒(702)、拉塞板(703)、三通管(704)、收拉筒(705)、滑轨(706)、按压阀(707)、弹性拨块(708)、底杆架(709)、线圈(710)和磁铁(711),所述取样钻头(4)与软管(701)之间固定连接,所述软管(701)的末端固定连接有抽筒(702)与三通管(704),所述抽筒(702)的内部滑动安装有拉塞板(703),所述三通管(704)的右侧表面固定连接有收拉筒(705);所述收拉筒(705)滑动安装在滑轨(706)的上方,所述三通管(704)与收拉筒(705)之间设置有按压阀(707),相邻所述按压阀(707)之间设置有弹性拨块(708),所述弹性拨块(708)滑动安装在底杆架(709)的内部,所述底杆架(709)的内部设置有磁铁(711),所述磁铁(711)的上方在隔板(6)的内部设置有线圈(710);所述线圈(710)产生的磁场磁极与相对面磁铁(711)的磁极相同,所述线圈(710)与可变电阻(10)之间电性连接。所述底杆架(709)的顶
