一种混凝土砌块废料分解装置.pdf

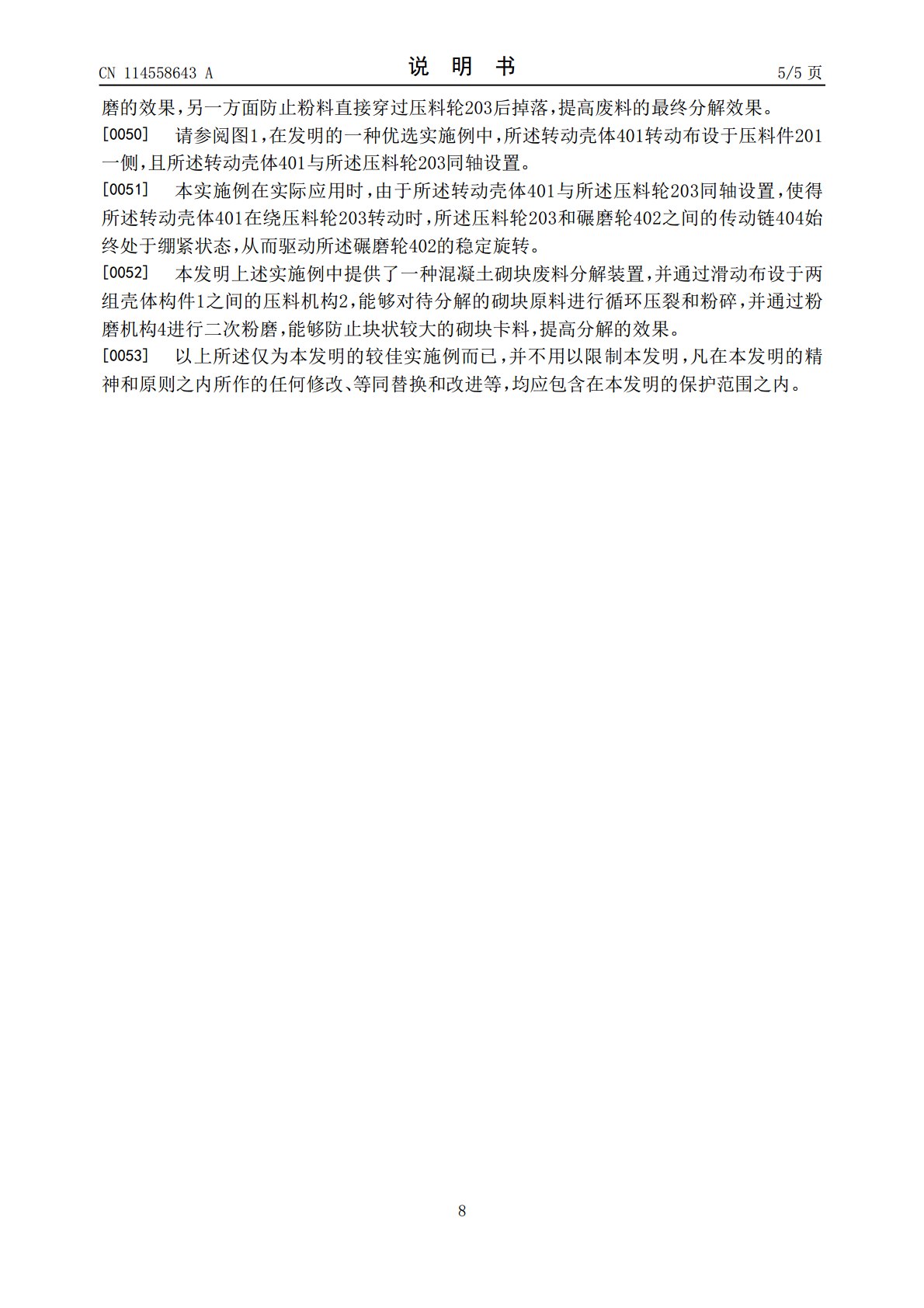

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114558643A(43)申请公布日2022.05.31(21)申请号202210196309.7(22)申请日2022.03.02(71)申请人富培方地址313100浙江省湖州市长兴县开发区(72)发明人富培方(74)专利代理机构北京鼎德宝专利代理事务所(特殊普通合伙)11823专利代理师王红霞(51)Int.Cl.B02C1/00(2006.01)B02C4/08(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种混凝土砌块废料分解装置(57)摘要本发明公开了一种混凝土砌块废料分解装置，属于建筑施工技术领域，包括两组主壳体，主壳体内转动安装有从动杆，从动杆上装配有凸轮，压料件活动布设于主壳体一侧，压料件一端装配有压料轮，压料件另一端装配有滚轮，滚轮与凸轮活动抵接，传动构件布设于驱动机和压料机构之间，且与压料机构活动相接，粉磨机构包括转动壳体和碾磨轮，转动壳体转动装配于压料件底部，其内活动装配有碾磨轮，碾磨轮与压料轮联动设置，用于辅助压料轮进行废料的分解，本发明通过滑动布设于两组壳体构件之间的压料机构，能够对待分解的砌块原料进行循环压裂和粉碎，并通过粉磨机构进行二次粉磨，能够防止块状较大的砌块卡料，提高分解的效果。CN114558643ACN114558643A权利要求书1/2页1.一种混凝土砌块废料分解装置，其特征在于，所述混凝土砌块废料分解装置包括：壳体构件，所述壳体构件包括主壳体、从动杆、凸轮和驱动机，所述混凝土砌块废料分解装置内包含两组主壳体，所述主壳体内转动安装有从动杆，且所述从动杆上装配有凸轮，所述主壳体内部还布设有驱动机；压料机构，所述压料机构包括两组压料件、滚轮和压料轮，所述压料件活动布设于主壳体一侧，压料件一端装配有压料轮，且两组压料轮相向设置，所述压料件另一端装配有滚轮，所述滚轮朝向凸轮一侧设施，且与该侧凸轮活动抵接；传动构件，所述传动构件布设于驱动机和压料机构之间，且与所述压料机构活动相接，用于驱动所述从动杆和压料轮的转动；以及粉磨机构，所述粉磨机构包括转动壳体和碾磨轮，所述转动壳体转动装配于压料件底部，其内活动装配有碾磨轮，所述碾磨轮与压料轮联动设置，用于辅助压料轮进行废料的分解。2.根据权利要求1所述的一种混凝土砌块废料分解装置，其特征在于，所述壳体构件还包括定位套杆和遮盖罩，所述定位套杆布设于所述主壳体和压料件之前，用于限定所述压料件的运动轨迹，所述遮盖罩与所述压料件装配相接，且活动罩设于所述主壳体顶部。3.根据权利要求1所述的一种混凝土砌块废料分解装置，其特征在于，所述压料机构还包括压料齿，所述压料齿布设于压料件上，且朝向另一组压料件一侧设置。4.根据权利要求1所述的一种混凝土砌块废料分解装置，其特征在于，所述传动构件还包括：第一连接臂，一端转动装配于所述从动杆一侧；以及第二连接臂，一端与所述第一连接臂转动相接，另一端与所述压料轮转动相接。5.根据权利要求1所述的一种混凝土砌块废料分解装置，其特征在于，所述传动构件还包括：第一传动轮，所述第一传动轮活动套设于第一连接臂一侧，且与所述从动杆固定相接；第二传动轮，布设于第一连接臂和第二连接臂之间，且与所述第一连接臂和第二连接臂转动相接；第三传动轮，转动套设于所述第二连接臂末端，且与所述压料轮固定相接；第一传动带，所述第一传动带一端与所述第一传动轮装配相接，另一端装配有从动轮，所述从动轮与驱动机装配相连；第二传动带，一端与所述第一传动轮装配相接，另一端与所述第二传动轮装配相接；以及第三传动带，一端与所述第二传动轮装配相接，另一端与所述第三传动轮装配相接。6.根据权利要求1所述的一种混凝土砌块废料分解装置，其特征在于，所述粉磨机构还包括：传动轮，所述传动轮布设于碾磨轮一侧，且与所述压料轮通过传动链装配相接；以及凸杆，布设于传动轮一侧；以及挡板，一端与所述主壳体固定相接，另一端布设于凸杆一侧，用于限定所述转动壳体的运动轨迹。7.根据权利要求1所述的一种混凝土砌块废料分解装置，其特征在于，所述转动壳体转2CN114558643A权利要求书2/2页动布设于压料件一侧，且所述转动壳体与所述压料轮同轴设置。3CN114558643A说明书1/5页一种混凝土砌块废料分解装置技术领域[0001]本发明属于建筑施工技术领域，具体是涉及一种混凝土砌块废料分解装置。背景技术[0002]混凝土砌块是利用混凝土、工业废料如炉渣粉煤灰等，或地方材料制成的人造块材，外形尺寸比砖大，具有设备简单，砌筑速度快的优点，符合了建筑工业化发展中墙体改革的要求。砌块按尺寸和质量的大小不同分为小型砌块、中型砌块和大型砌块，按外观形状可以分为实心砌块和空心砌块。[0003]在建筑施工的过程中，部分破裂和废弃的砌块通
