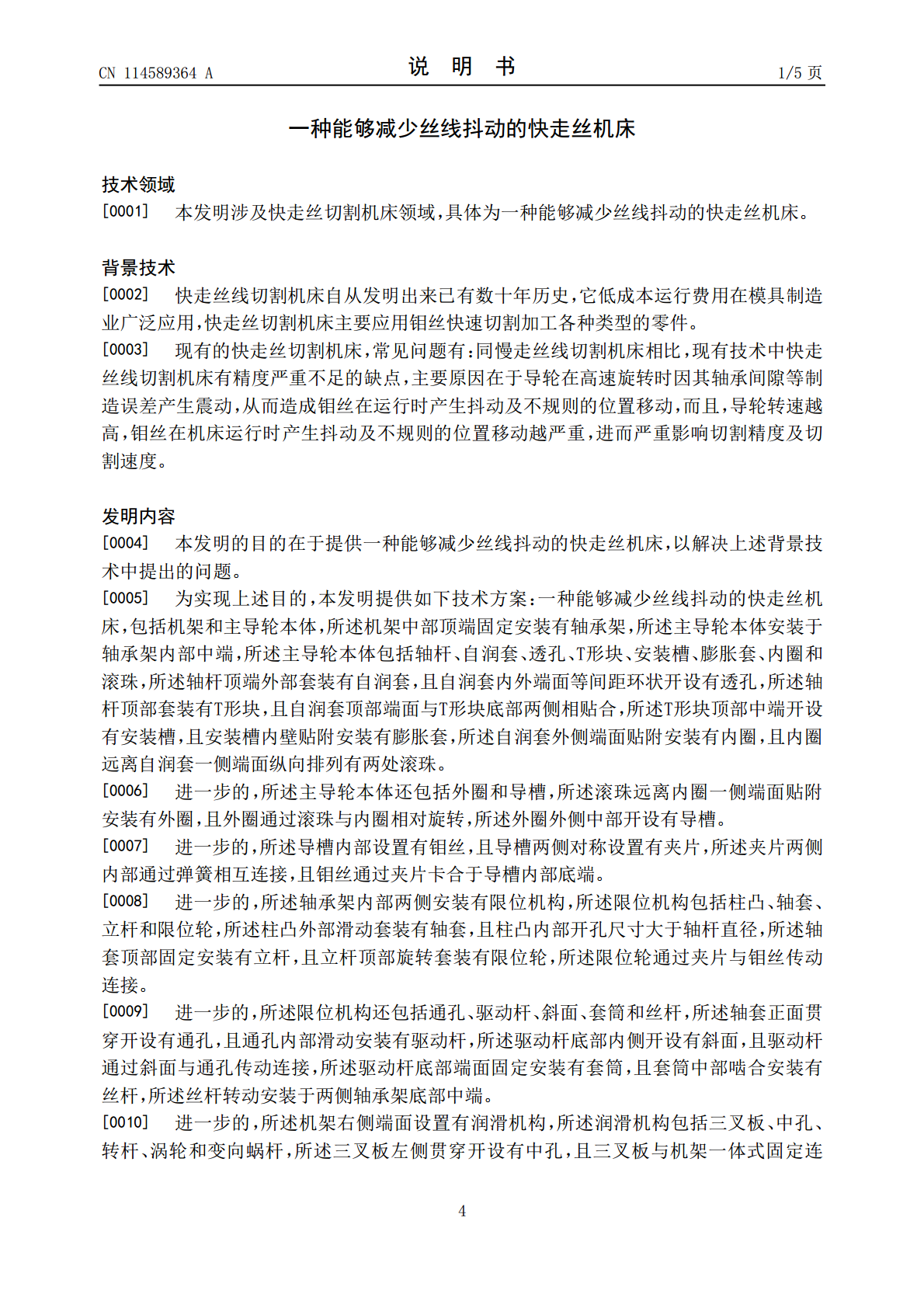

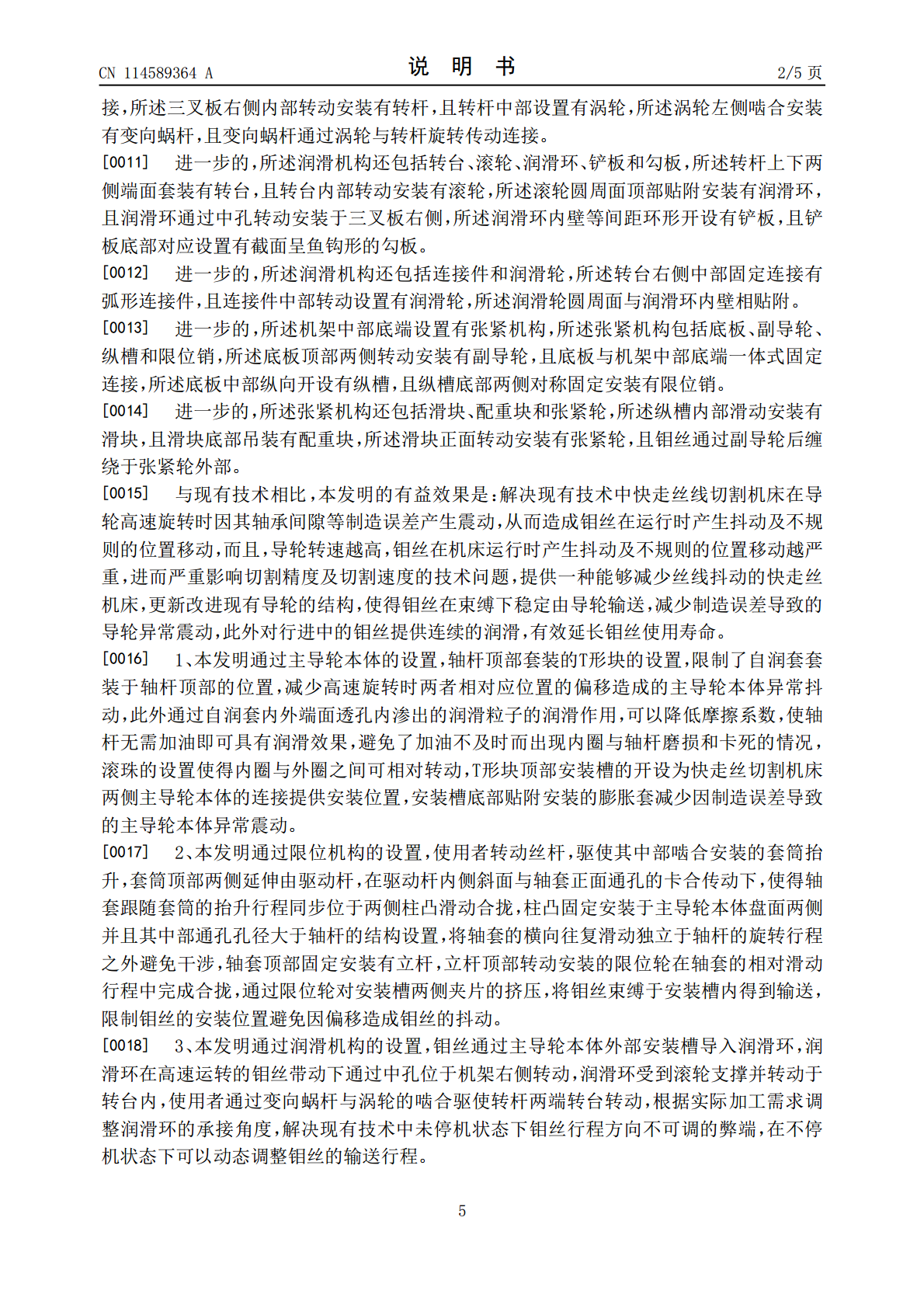

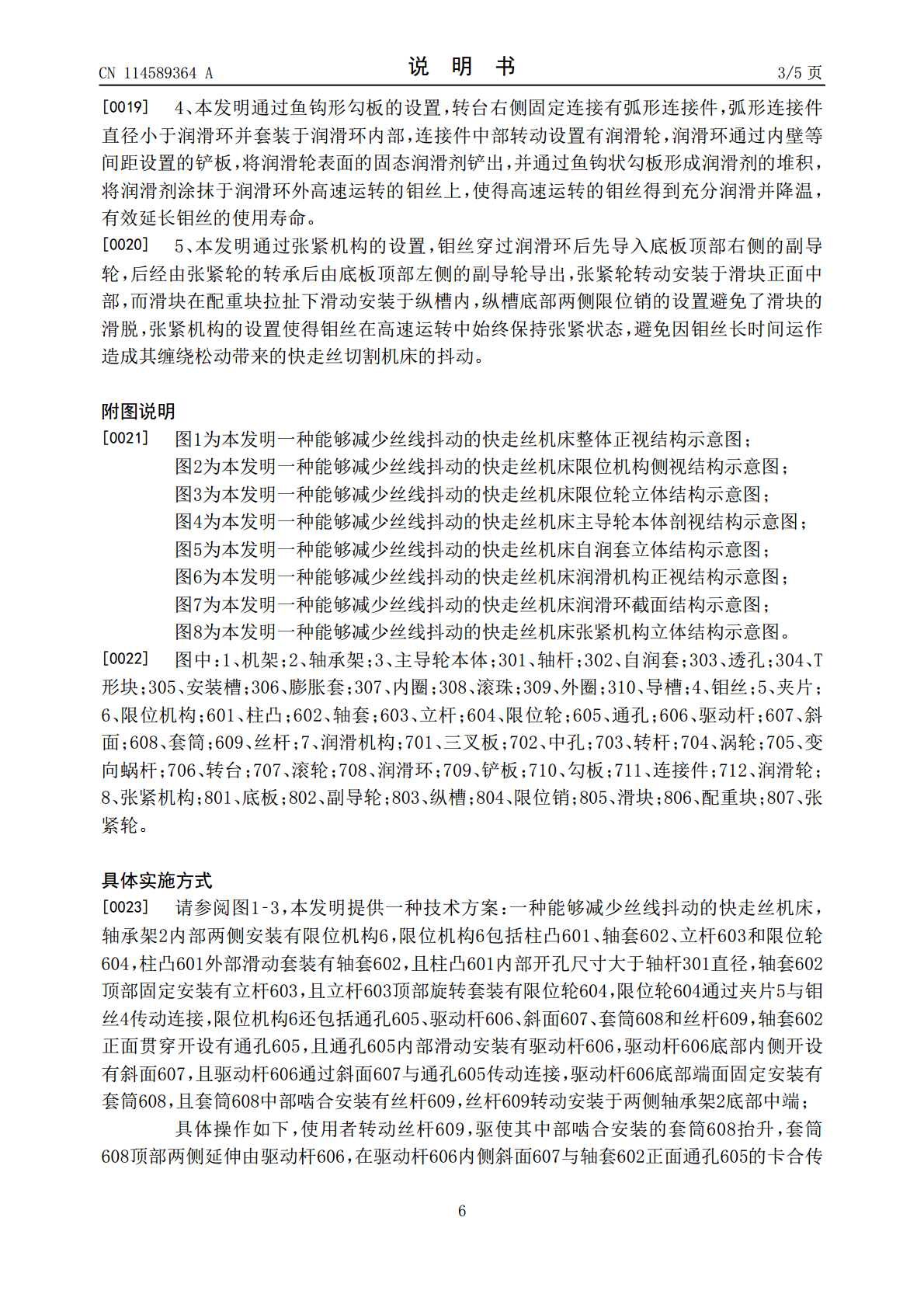

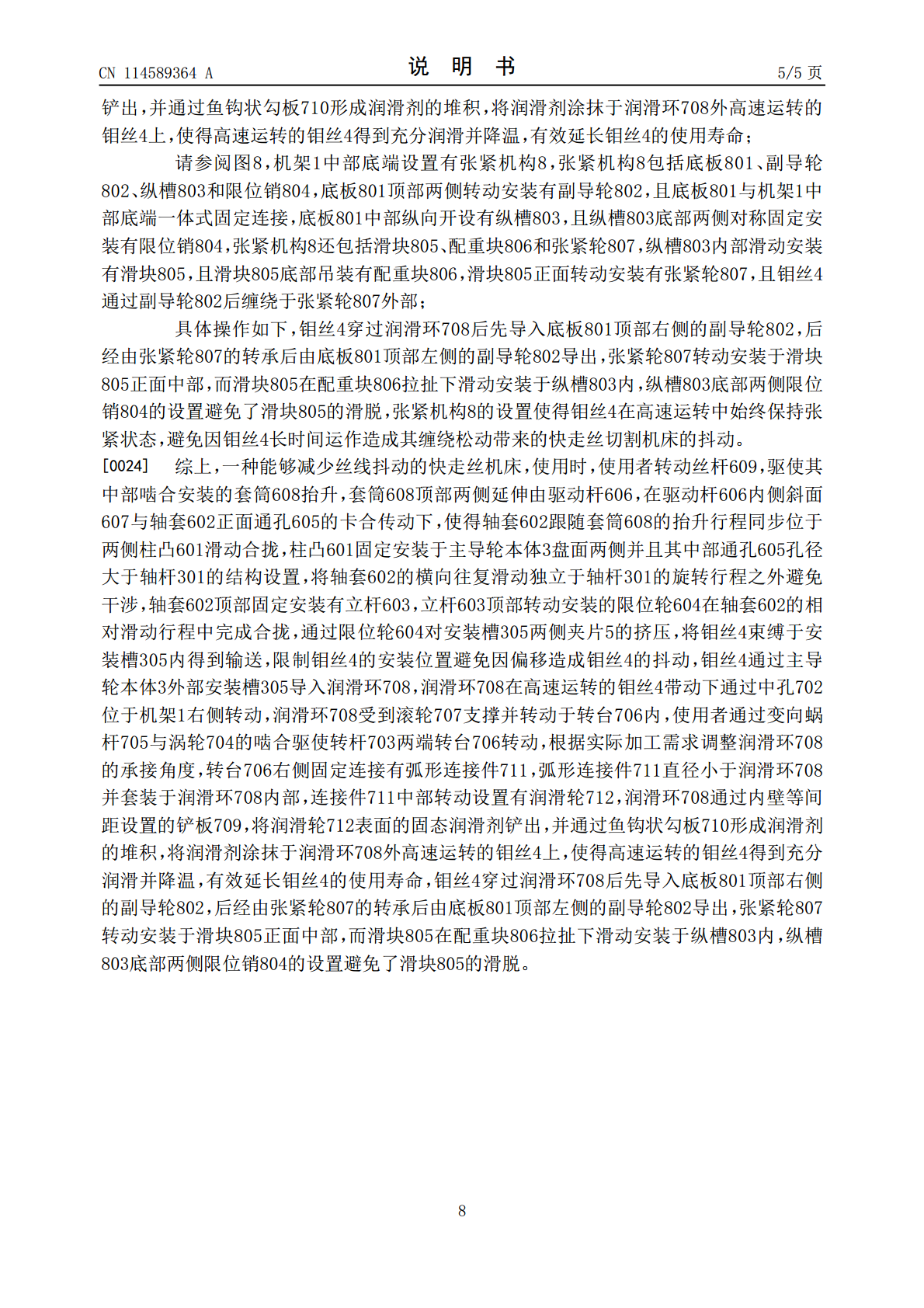

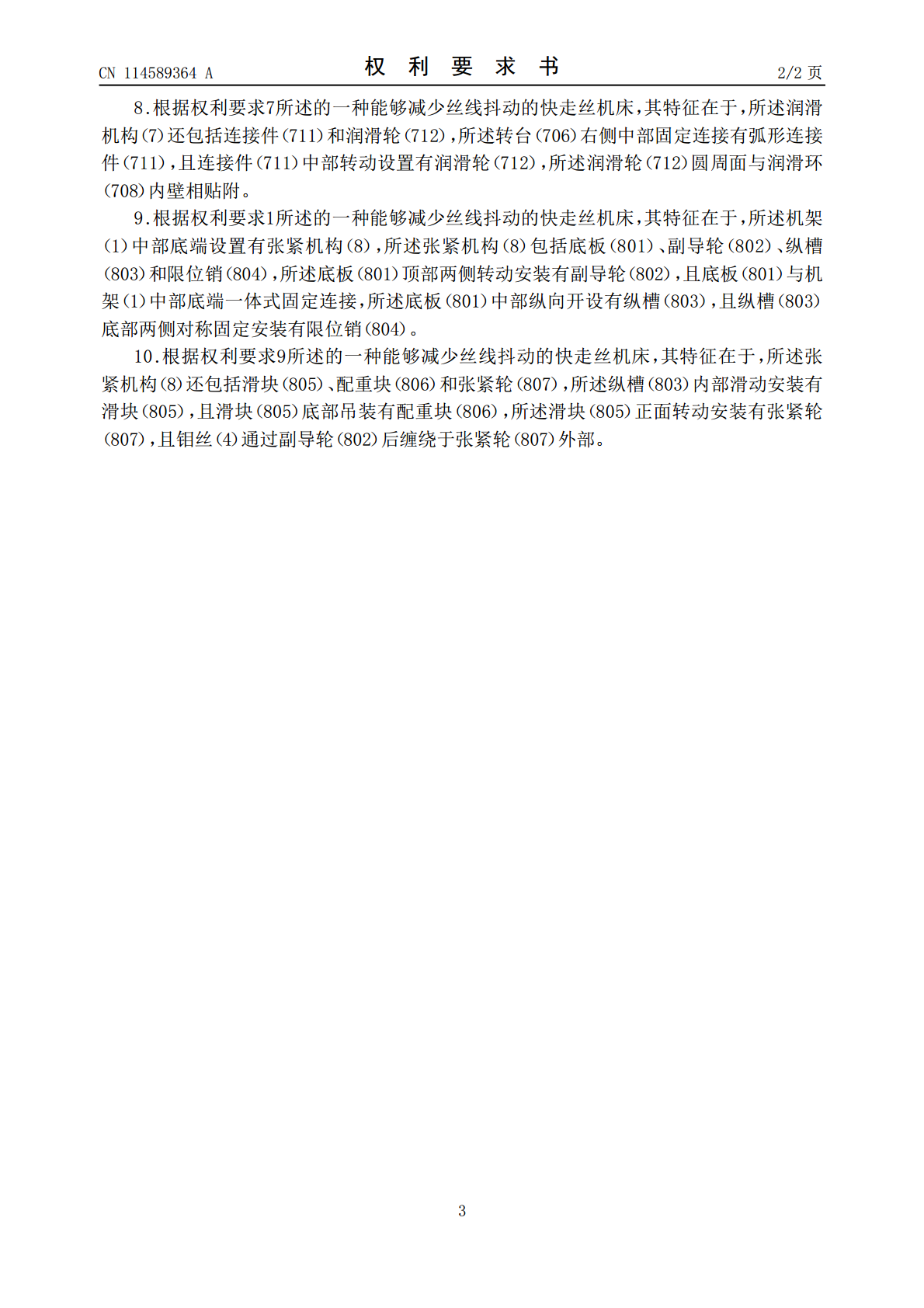

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114589364A(43)申请公布日2022.06.07(21)申请号202210303541.6(22)申请日2022.03.26(71)申请人赵言勋地址611639四川省成都市高新区天府大道中段136号长润机械制造有限公司(72)发明人赵言勋(51)Int.Cl.B23H7/02(2006.01)B23H11/00(2006.01)B23Q11/00(2006.01)B23Q11/10(2006.01)权利要求书2页说明书5页附图7页(54)发明名称一种能够减少丝线抖动的快走丝机床(57)摘要本发明公开了一种能够减少丝线抖动的快走丝机床，涉及快走丝切割机床领域，包括机架和主导轮本体，所述机架中部顶端固定安装有轴承架，所述主导轮本体安装于轴承架内部中端。解决现有技术中快走丝线切割机床在导轮高速旋转时因其轴承间隙等制造误差产生震动，从而造成钼丝在运行时产生抖动及不规则的位置移动，而且，导轮转速越高，钼丝在机床运行时产生抖动及不规则的位置移动越严重，进而严重影响切割精度及切割速度的技术问题，提供一种能够减少丝线抖动的快走丝机床，更新改进现有导轮的结构，使得钼丝在束缚下稳定由导轮输送，减少制造误差导致的导轮异常震动，此外对行进中的钼丝提供连续的润滑，有效延长钼丝使用寿命。CN114589364ACN114589364A权利要求书1/2页1.一种能够减少丝线抖动的快走丝机床，其特征在于，包括机架（1）和主导轮本体（3），所述机架（1）中部顶端固定安装有轴承架（2），所述主导轮本体（3）安装于轴承架（2）内部中端，所述主导轮本体（3）包括轴杆（301）、自润套（302）、透孔（303）、T形块（304）、安装槽（305）、膨胀套（306）、内圈（307）和滚珠（308），所述轴杆（301）顶端外部套装有自润套（302），且自润套（302）内外端面等间距环状开设有透孔（303），所述轴杆（301）顶部套装有T形块（304），且自润套（302）顶部端面与T形块（304）底部两侧相贴合，所述T形块（304）顶部中端开设有安装槽（305），且安装槽（305）内壁贴附安装有膨胀套（306），所述自润套（302）外侧端面贴附安装有内圈（307），且内圈（307）远离自润套（302）一侧端面纵向排列有两处滚珠（308）。2.根据权利要求1所述的一种能够减少丝线抖动的快走丝机床，其特征在于，所述主导轮本体（3）还包括外圈（309）和导槽（310），所述滚珠（308）远离内圈（307）一侧端面贴附安装有外圈（309），且外圈（309）通过滚珠（308）与内圈（307）相对旋转，所述外圈（309）外侧中部开设有导槽（310）。3.根据权利要求2所述的一种能够减少丝线抖动的快走丝机床，其特征在于，所述导槽（310）内部设置有钼丝（4），且导槽（310）两侧对称设置有夹片（5），所述夹片（5）两侧内部通过弹簧相互连接，且钼丝（4）通过夹片（5）卡合于导槽（310）内部底端。4.根据权利要求3所述的一种能够减少丝线抖动的快走丝机床，其特征在于，所述轴承架（2）内部两侧安装有限位机构（6），所述限位机构（6）包括柱凸（601）、轴套（602）、立杆（603）和限位轮（604），所述柱凸（601）外部滑动套装有轴套（602），且柱凸（601）内部开孔尺寸大于轴杆（301）直径，所述轴套（602）顶部固定安装有立杆（603），且立杆（603）顶部旋转套装有限位轮（604），所述限位轮（604）通过夹片（5）与钼丝（4）传动连接。5.根据权利要求4所述的一种能够减少丝线抖动的快走丝机床，其特征在于，所述限位机构（6）还包括通孔（605）、驱动杆（606）、斜面（607）、套筒（608）和丝杆（609），所述轴套（602）正面贯穿开设有通孔（605），且通孔（605）内部滑动安装有驱动杆（606），所述驱动杆（606）底部内侧开设有斜面（607），且驱动杆（606）通过斜面（607）与通孔（605）传动连接，所述驱动杆（606）底部端面固定安装有套筒（608），且套筒（608）中部啮合安装有丝杆（609），所述丝杆（609）转动安装于两侧轴承架（2）底部中端。6.根据权利要求1所述的一种能够减少丝线抖动的快走丝机床，其特征在于，所述机架（1）右侧端面设置有润滑机构（7），所述润滑机构（7）包括三叉板（701）、中孔（702）、转杆（703）、涡轮（704）和变向蜗杆（705），所述三叉板（701）左侧贯穿开设有中孔（702），且三叉板（701）与机架（1）一体式固定连接，所述三叉板（701）右侧内部转动安装有转杆（703），且转杆（703）中部设置有涡轮（704），所述涡轮（704）左侧啮合安装有变向蜗杆
