一种具有缓冲底座的震击式振筛机.pdf

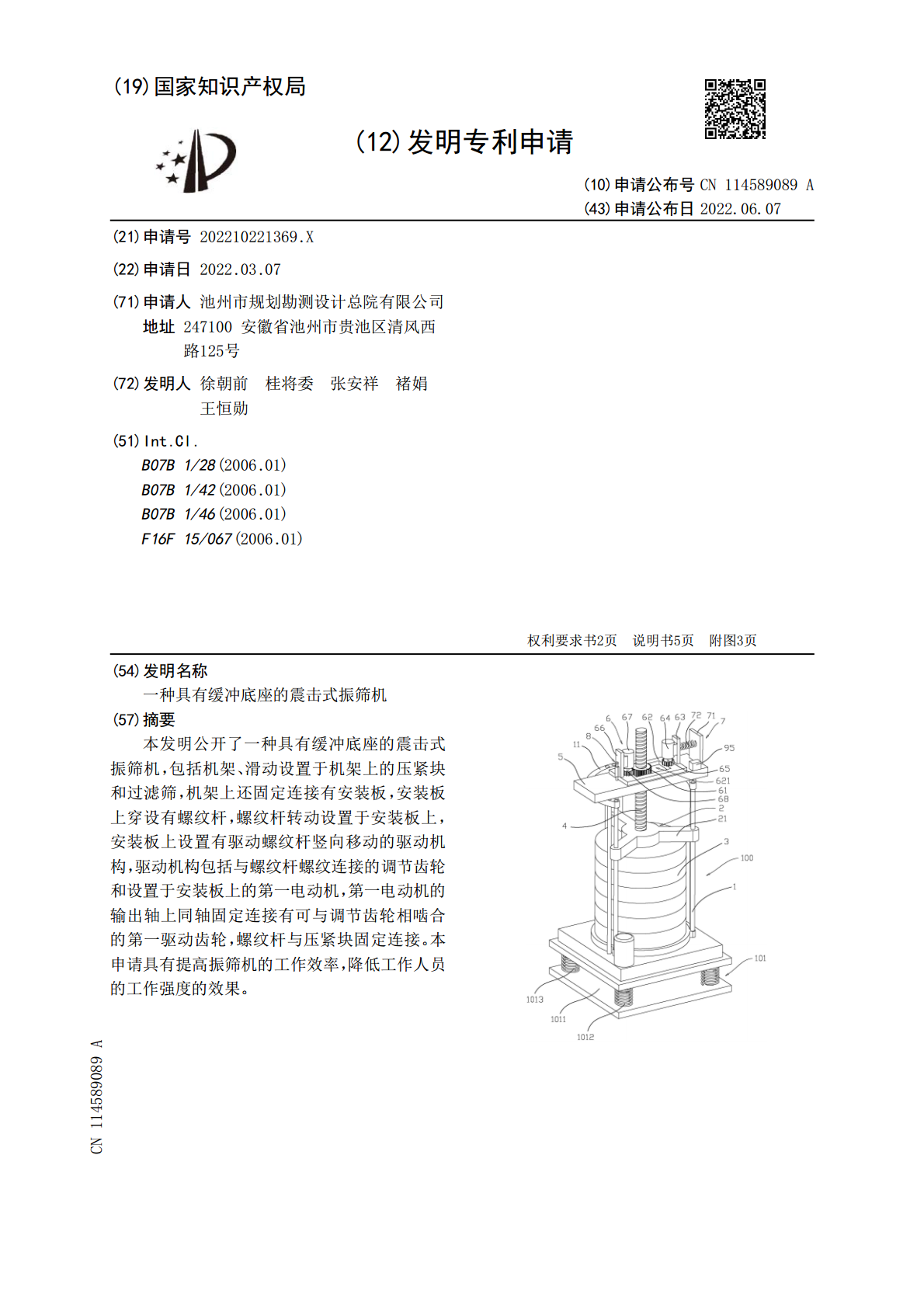

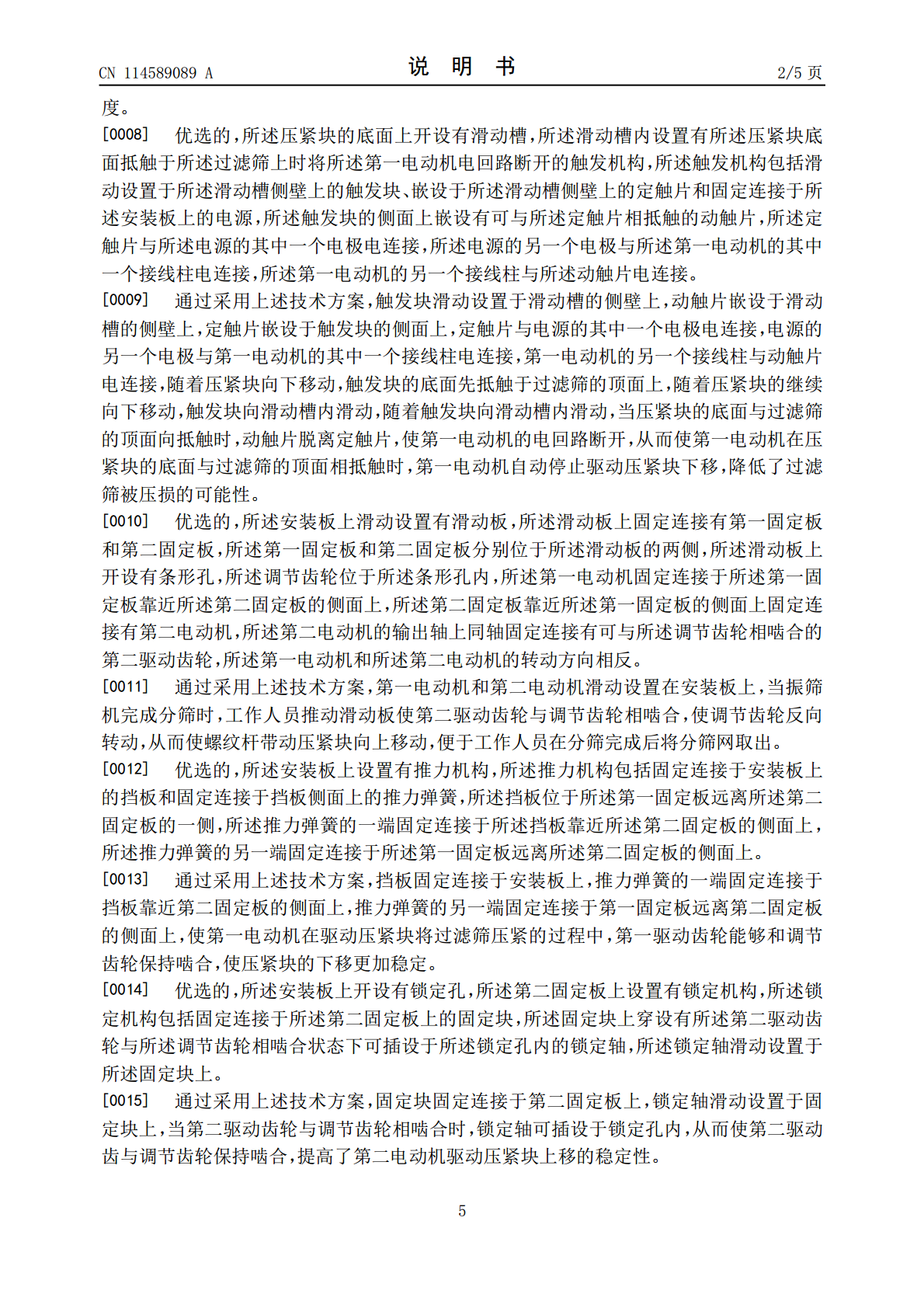

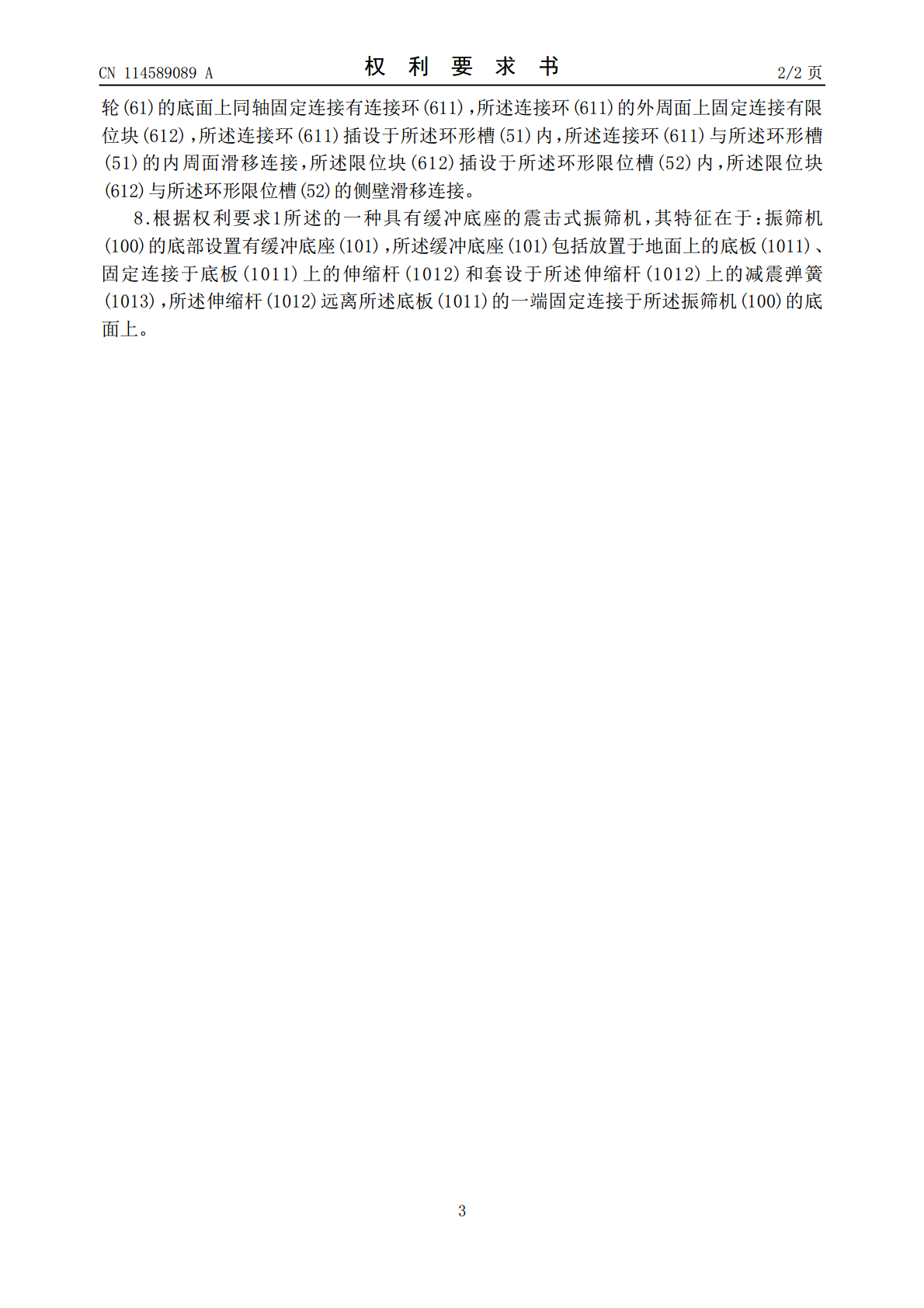

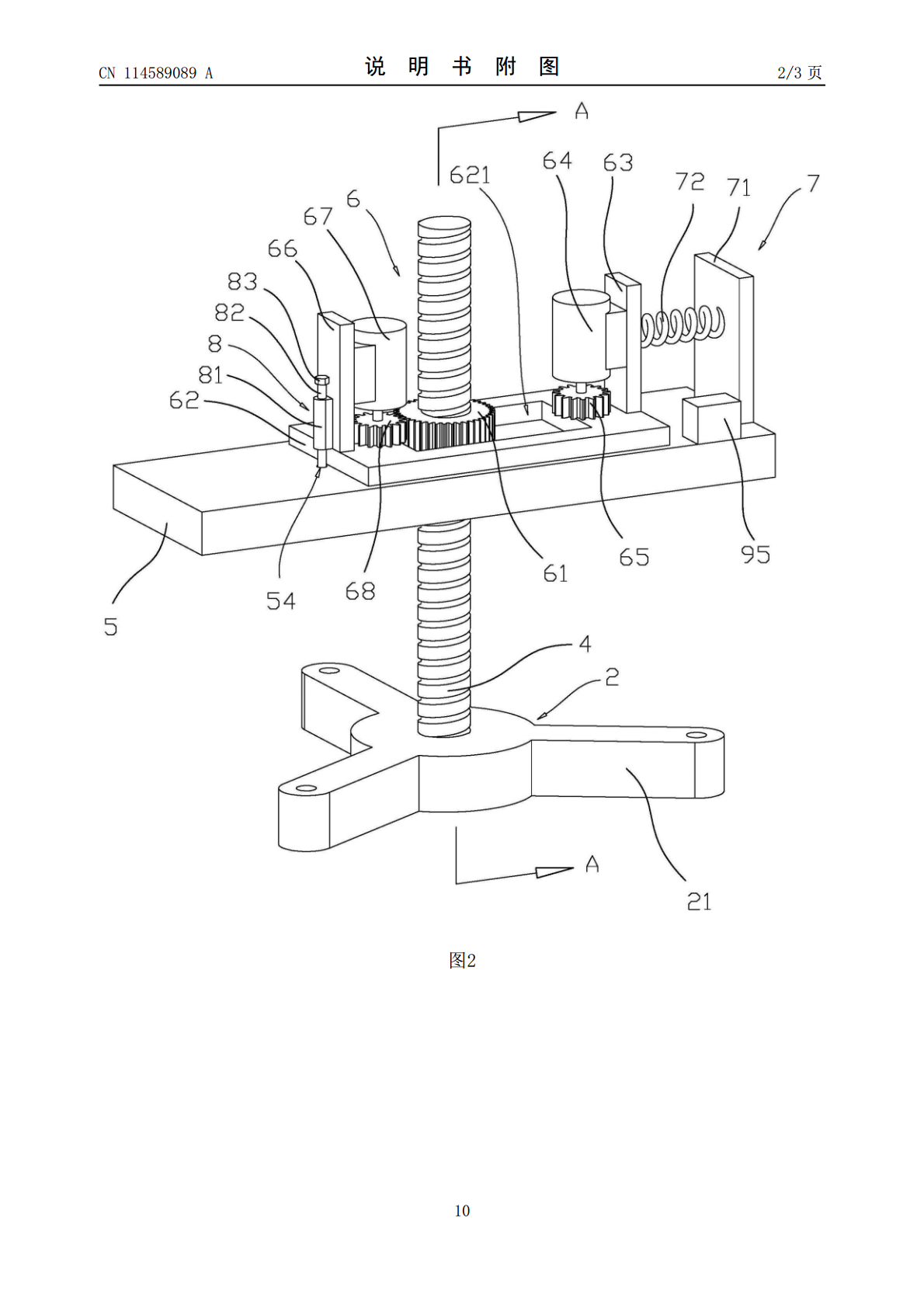

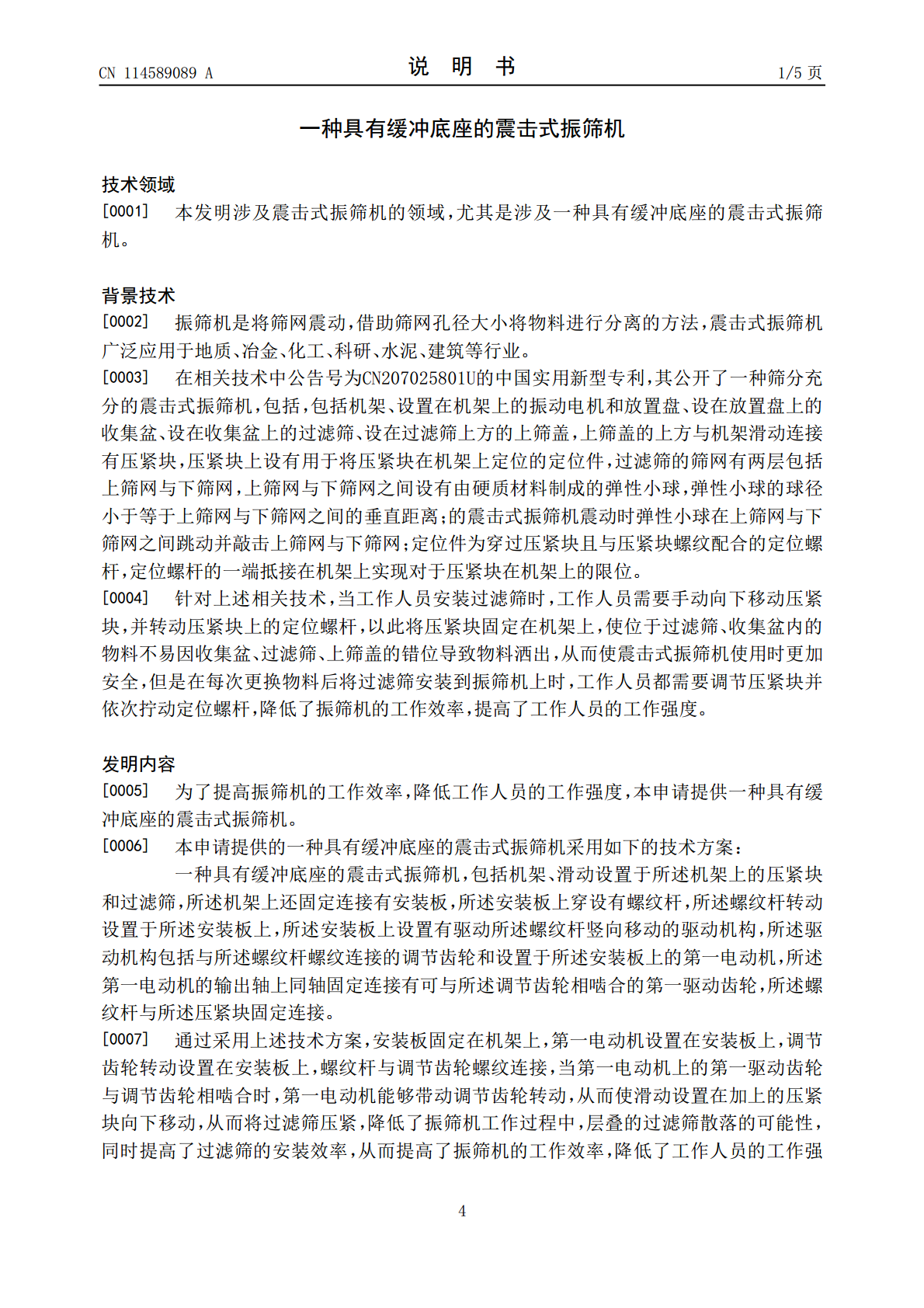

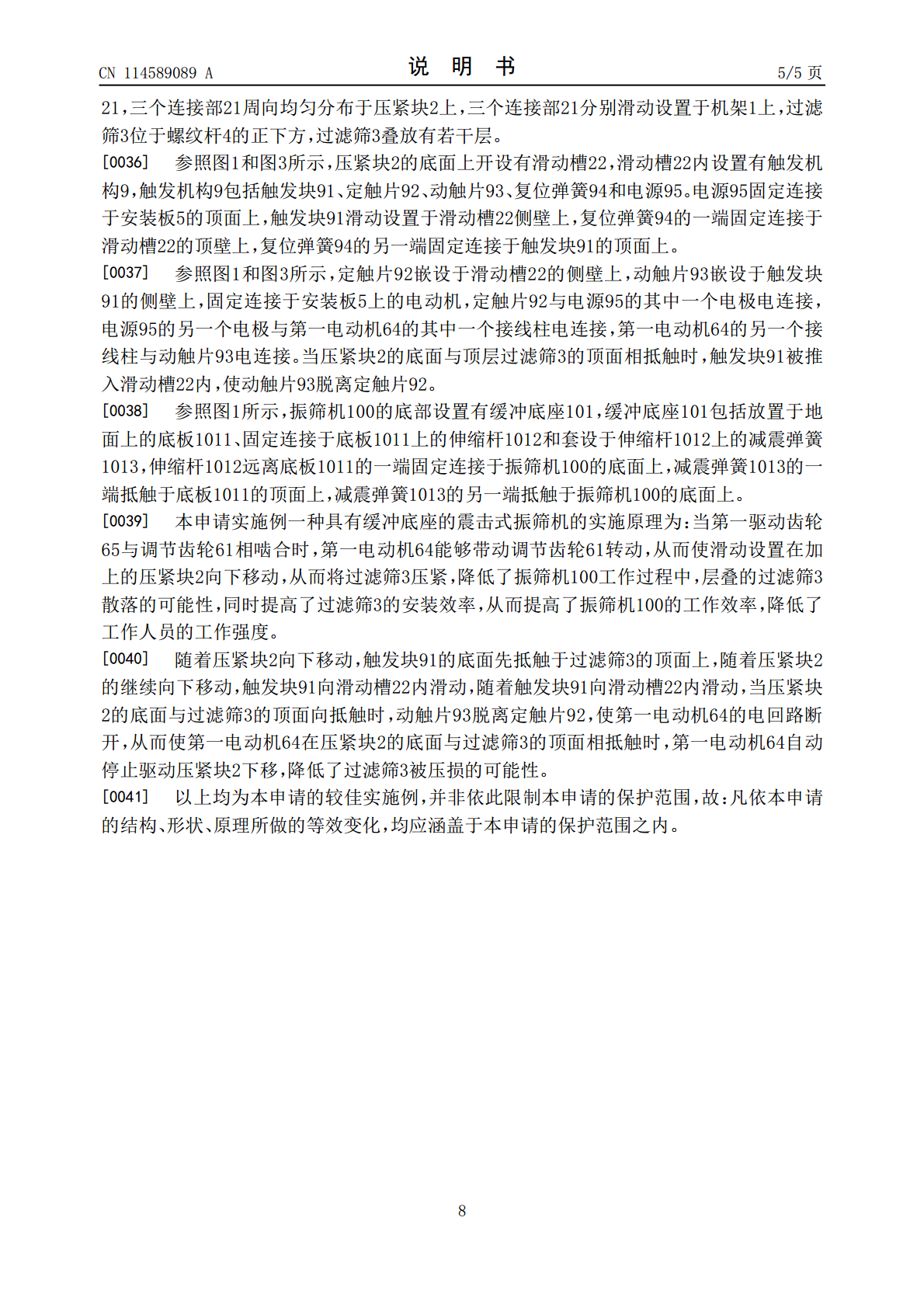

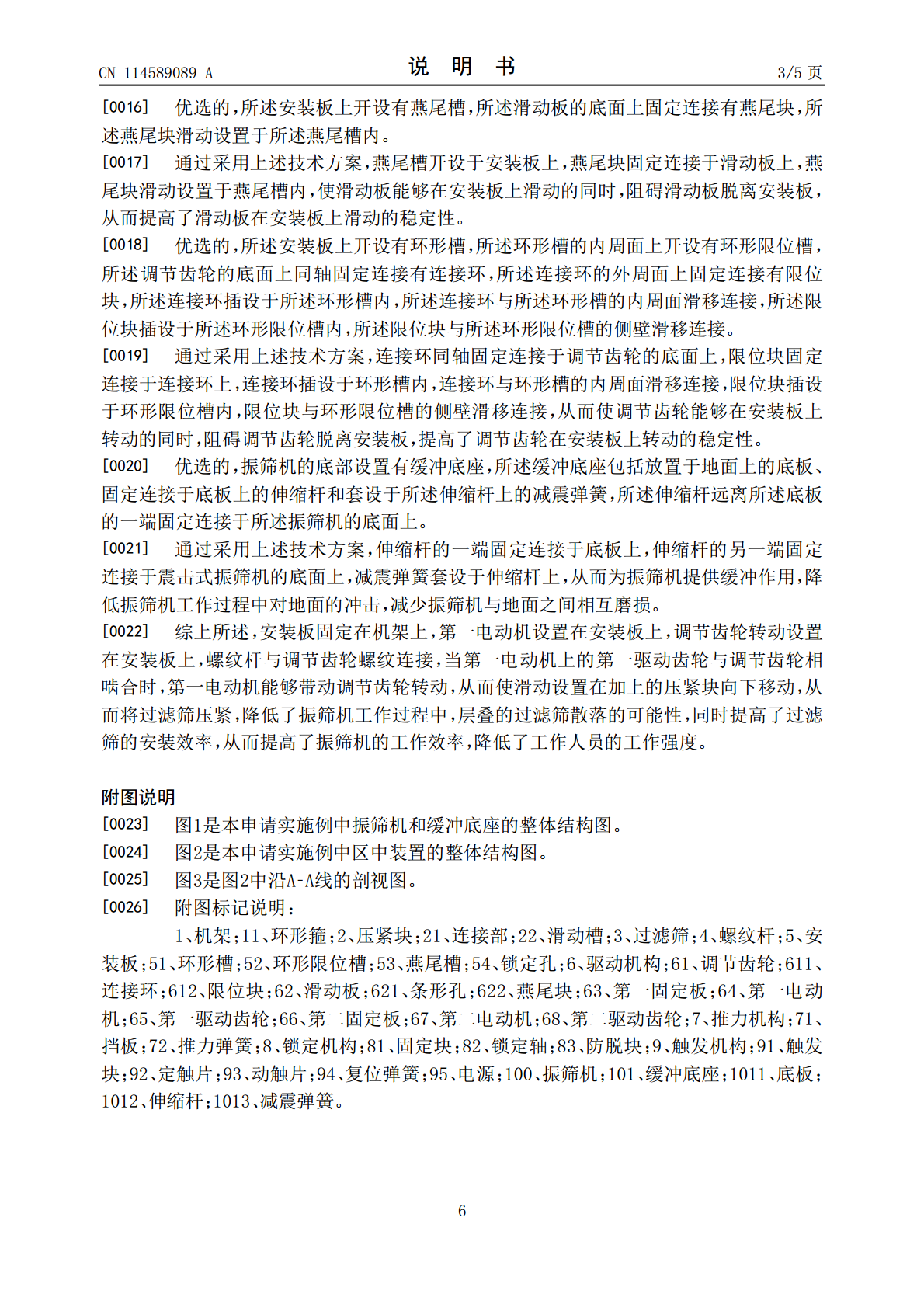

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114589089A(43)申请公布日2022.06.07(21)申请号202210221369.X(22)申请日2022.03.07(71)申请人池州市规划勘测设计总院有限公司地址247100安徽省池州市贵池区清风西路125号(72)发明人徐朝前桂将委张安祥褚娟王恒勋(51)Int.Cl.B07B1/28(2006.01)B07B1/42(2006.01)B07B1/46(2006.01)F16F15/067(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种具有缓冲底座的震击式振筛机(57)摘要本发明公开了一种具有缓冲底座的震击式振筛机，包括机架、滑动设置于机架上的压紧块和过滤筛，机架上还固定连接有安装板，安装板上穿设有螺纹杆，螺纹杆转动设置于安装板上，安装板上设置有驱动螺纹杆竖向移动的驱动机构，驱动机构包括与螺纹杆螺纹连接的调节齿轮和设置于安装板上的第一电动机，第一电动机的输出轴上同轴固定连接有可与调节齿轮相啮合的第一驱动齿轮，螺纹杆与压紧块固定连接。本申请具有提高振筛机的工作效率，降低工作人员的工作强度的效果。CN114589089ACN114589089A权利要求书1/2页1.一种具有缓冲底座的震击式振筛机，包括机架(1)、滑动设置于所述机架(1)上的压紧块(2)和过滤筛(3)，其特征在于：所述机架(1)上还固定连接有安装板(5)，所述安装板(5)上穿设有螺纹杆(4)，所述螺纹杆(4)转动设置于所述安装板(5)上，所述安装板(5)上设置有驱动所述螺纹杆(4)竖向移动的驱动机构(6)，所述驱动机构(6)包括与所述螺纹杆(4)螺纹连接的调节齿轮(61)和设置于所述安装板(5)上的第一电动机(64)，所述第一电动机(64)的输出轴上同轴固定连接有可与所述调节齿轮(61)相啮合的第一驱动齿轮(65)，所述螺纹杆(4)与所述压紧块(2)固定连接。2.根据权利要求1所述的一种具有缓冲底座的震击式振筛机，其特征在于：所述压紧块(2)的底面上开设有滑动槽(22)，所述滑动槽(22)内设置有所述压紧块(2)底面抵触于所述过滤筛(3)上时将所述第一电动机(64)电回路断开的触发机构(9)，所述触发机构(9)包括滑动设置于所述滑动槽(22)侧壁上的触发块(91)、嵌设于所述滑动槽(22)侧壁上的定触片(92)和固定连接于所述安装板(5)上的电源(95)，所述触发块(91)的侧面上嵌设有可与所述定触片(92)相抵触的动触片(93)，所述定触片(92)与所述电源(95)的其中一个电极电连接，所述电源(95)的另一个电极与所述第一电动机(64)的其中一个接线柱电连接，所述第一电动机(64)的另一个接线柱与所述动触片(93)电连接。3.根据权利要求2所述的一种具有缓冲底座的震击式振筛机，其特征在于：所述安装板(5)上滑动设置有滑动板(62)，所述滑动板(62)上固定连接有第一固定板(63)和第二固定板(66)，所述第一固定板(63)和第二固定板(66)分别位于所述滑动板(62)的两侧，所述滑动板(62)上开设有条形孔(621)，所述调节齿轮(61)位于所述条形孔(621)内，所述第一电动机(64)固定连接于所述第一固定板(63)靠近所述第二固定板(66)的侧面上，所述第二固定板(66)靠近所述第一固定板(63)的侧面上固定连接有第二电动机(67)，所述第二电动机(67)的输出轴上同轴固定连接有可与所述调节齿轮(61)相啮合的第二驱动齿轮(68)，所述第一电动机(64)和所述第二电动机(67)的转动方向相反。4.根据权利要求3所述的一种具有缓冲底座的震击式振筛机，其特征在于：所述安装板(5)上设置有推力机构(7)，所述推力机构(7)包括固定连接于安装板(5)上的挡板(71)和固定连接于挡板(71)侧面上的推力弹簧(72)，所述挡板(71)位于所述第一固定板(63)远离所述第二固定板(66)的一侧，所述推力弹簧(72)的一端固定连接于所述挡板(71)靠近所述第二固定板(66)的侧面上，所述推力弹簧(72)的另一端固定连接于所述第一固定板(63)远离所述第二固定板(66)的侧面上。5.根据权利要求3所述的一种具有缓冲底座的震击式振筛机，其特征在于：所述安装板(5)上开设有锁定孔(54)，所述第二固定板(66)上设置有锁定机构(8)，所述锁定机构(8)包括固定连接于所述第二固定板(66)上的固定块(81)，所述固定块(81)上穿设有所述第二驱动齿轮(68)与所述调节齿轮(61)相啮合状态下可插设于所述锁定孔(54)内的锁定轴(82)，所述锁定轴(82)滑动设置于所述固定块(81)上。6.根据权利要求3所述的一种具有缓冲底座的震击式振筛机，其特征在于：所述安装板(5)上开设有
