一种有色纺织品用汗渍色牢度烘箱.pdf

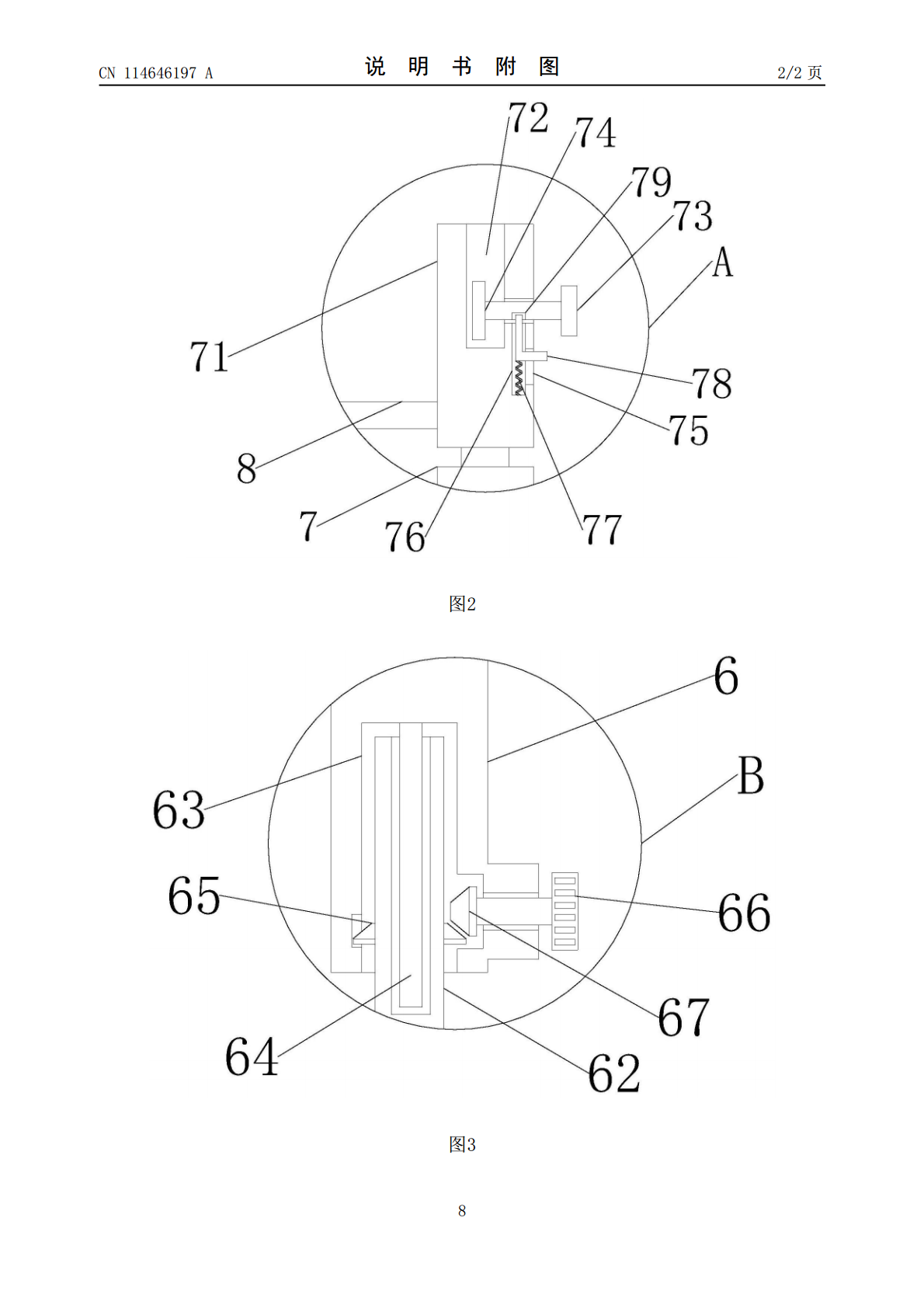

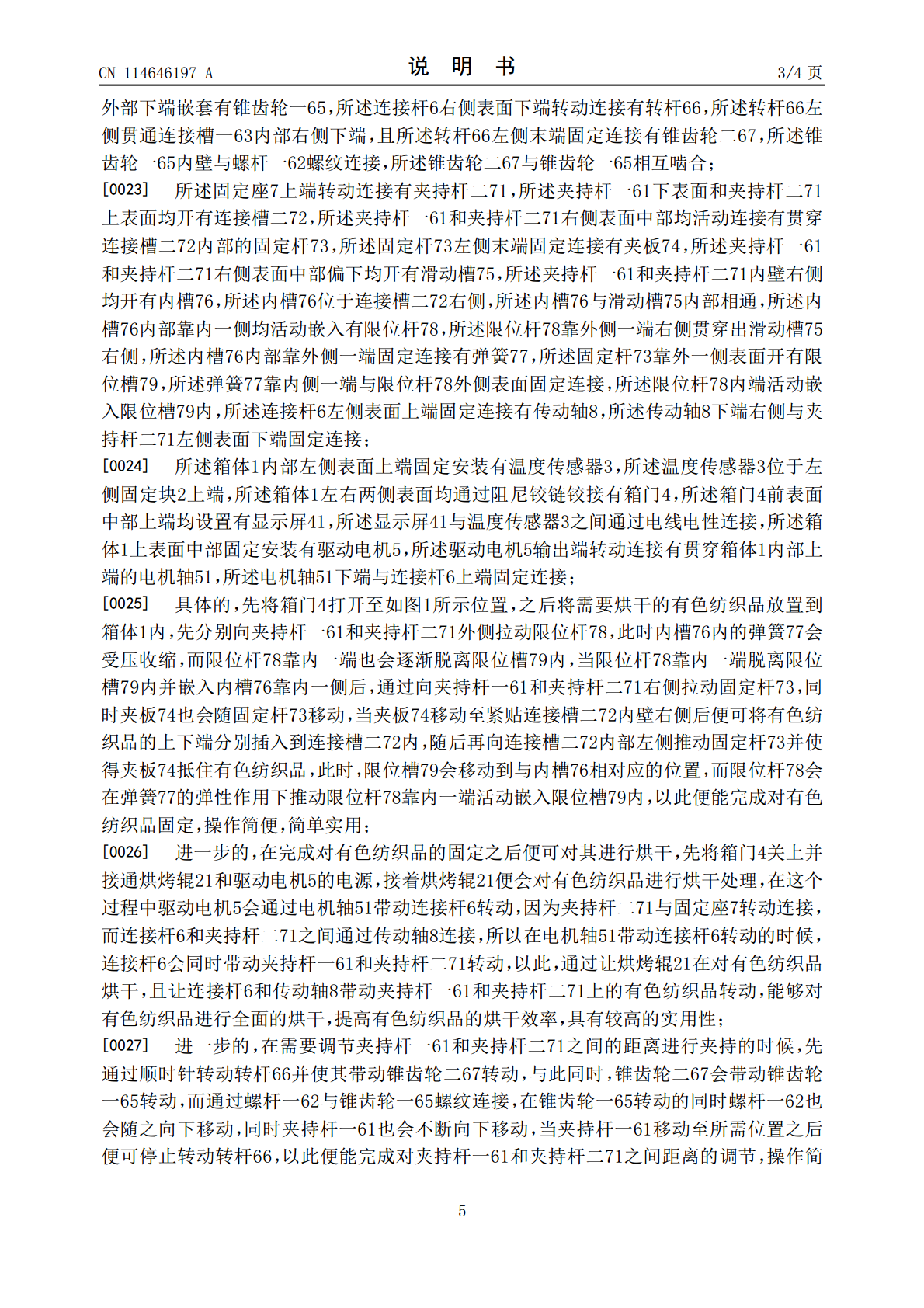

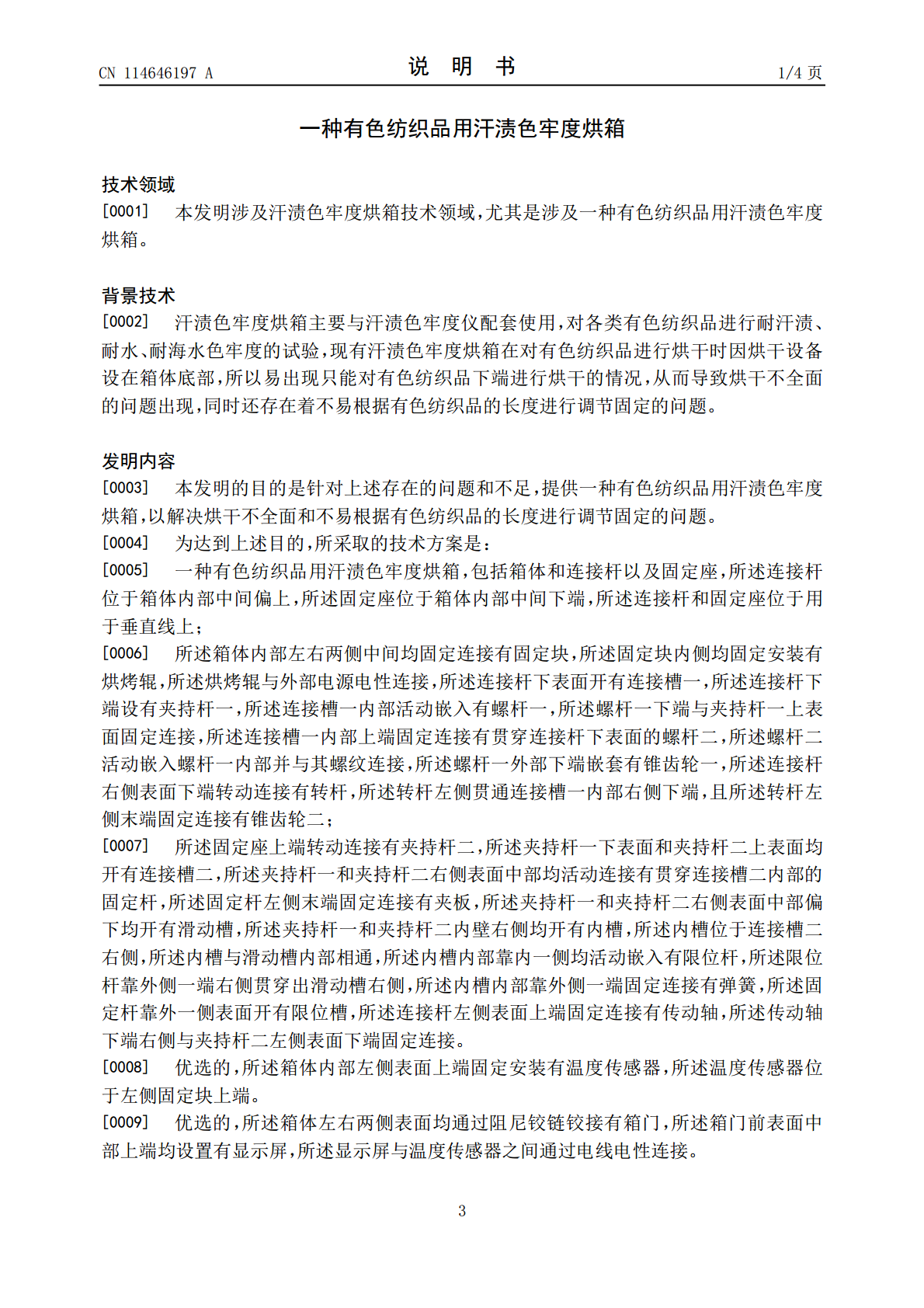

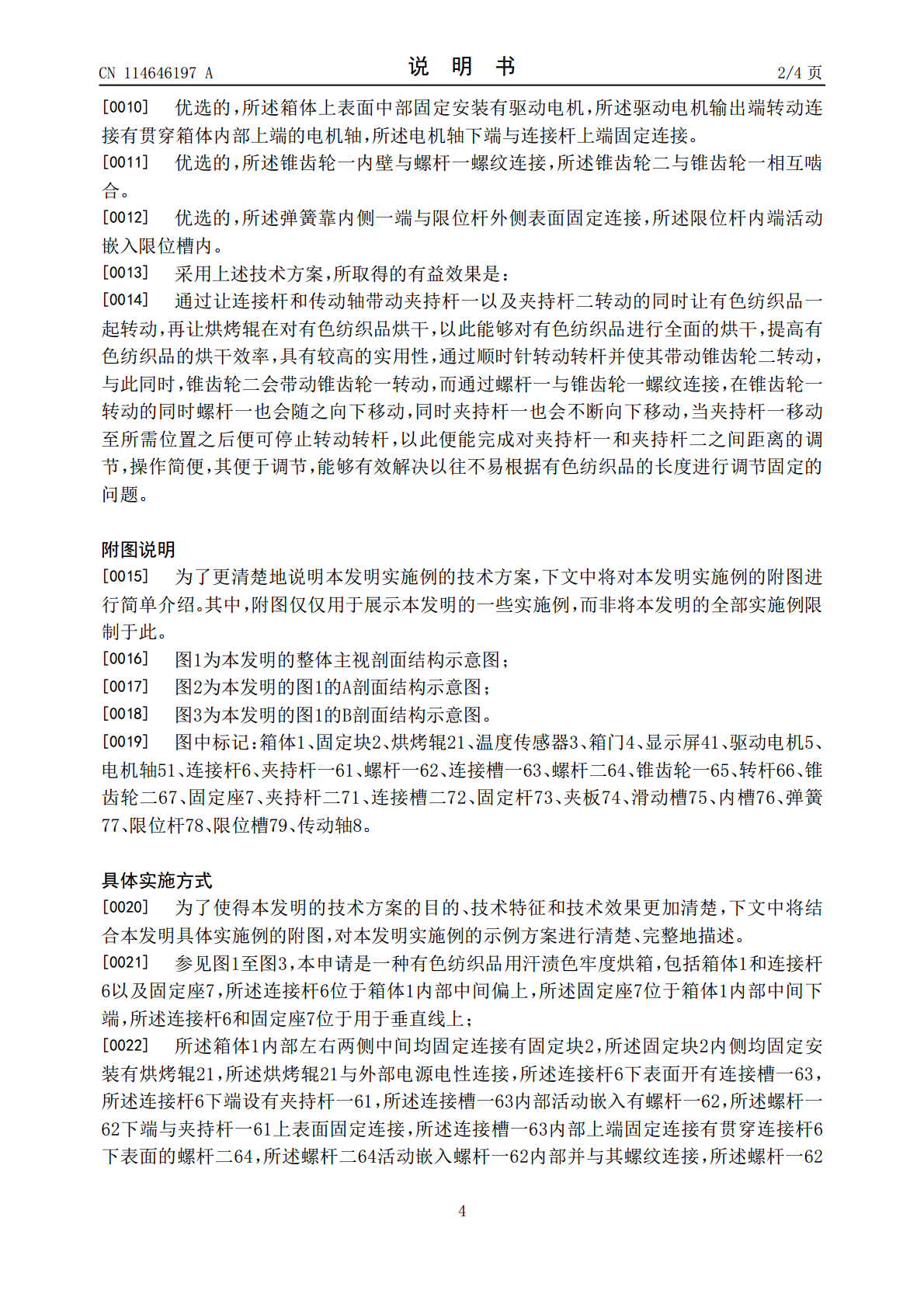

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114646197A(43)申请公布日2022.06.21(21)申请号202011503299.4(22)申请日2020.12.17(71)申请人常熟市尚格纺织有限公司地址215515江苏省苏州市常熟市古里镇东宇路9号(72)发明人周新河(74)专利代理机构上海宏京知识产权代理事务所(普通合伙)31297专利代理师刘颖(51)Int.Cl.F26B11/18(2006.01)F26B25/18(2006.01)F26B23/04(2006.01)F26B25/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种有色纺织品用汗渍色牢度烘箱(57)摘要本发明公开了一种有色纺织品用汗渍色牢度烘箱，本发明涉及汗渍色牢度烘箱技术领域，有色纺织品用汗渍色牢度烘箱，包括箱体和连接杆以及固定座，连接杆位于箱体内部中间偏上，固定座位于箱体内部中间下端；本发明的有益效果在于：通过顺时针转动转杆并使其带动锥齿轮二转动，与此同时，锥齿轮二会带动锥齿轮一转动，而通过螺杆一与锥齿轮一螺纹连接，在锥齿轮一转动的同时螺杆一也会随之向下移动，同时夹持杆一也会不断向下移动，当夹持杆一移动至所需位置之后便可停止转动转杆，以此便能完成对夹持杆一和夹持杆二之间距离的调节，操作简便，其便于调节，能够有效解决以往不易根据有色纺织品的长度进行调节固定的问题。CN114646197ACN114646197A权利要求书1/1页1.一种有色纺织品用汗渍色牢度烘箱，包括箱体(1)和连接杆(6)以及固定座(7)，所述连接杆(6)位于箱体(1)内部中间偏上，所述固定座(7)位于箱体(1)内部中间下端，所述连接杆(6)和固定座(7)位于用于垂直线上，其特征在于：所述箱体(1)内部左右两侧中间均固定连接有固定块(2)，所述固定块(2)内侧均固定安装有烘烤辊(21)，所述烘烤辊(21)与外部电源电性连接，所述连接杆(6)下表面开有连接槽一(63)，所述连接杆(6)下端设有夹持杆一(61)，所述连接槽一(63)内部活动嵌入有螺杆一(62)，所述螺杆一(62)下端与夹持杆一(61)上表面固定连接，所述连接槽一(63)内部上端固定连接有贯穿连接杆(6)下表面的螺杆二(64)，所述螺杆二(64)活动嵌入螺杆一(62)内部并与其螺纹连接，所述螺杆一(62)外部下端嵌套有锥齿轮一(65)，所述连接杆(6)右侧表面下端转动连接有转杆(66)，所述转杆(66)左侧贯通连接槽一(63)内部右侧下端，且所述转杆(66)左侧末端固定连接有锥齿轮二(67)；所述固定座(7)上端转动连接有夹持杆二(71)，所述夹持杆一(61)下表面和夹持杆二(71)上表面均开有连接槽二(72)，所述夹持杆一(61)和夹持杆二(71)右侧表面中部均活动连接有贯穿连接槽二(72)内部的固定杆(73)，所述固定杆(73)左侧末端固定连接有夹板(74)，所述夹持杆一(61)和夹持杆二(71)右侧表面中部偏下均开有滑动槽(75)，所述夹持杆一(61)和夹持杆二(71)内壁右侧均开有内槽(76)，所述内槽(76)位于连接槽二(72)右侧，所述内槽(76)与滑动槽(75)内部相通，所述内槽(76)内部靠内一侧均活动嵌入有限位杆(78)，所述限位杆(78)靠外侧一端右侧贯穿出滑动槽(75)右侧，所述内槽(76)内部靠外侧一端固定连接有弹簧(77)，所述固定杆(73)靠外一侧表面开有限位槽(79)，所述连接杆(6)左侧表面上端固定连接有传动轴(8)，所述传动轴(8)下端右侧与夹持杆二(71)左侧表面下端固定连接。2.根据权利要求1所述的一种有色纺织品用汗渍色牢度烘箱，其特征在于：所述箱体(1)内部左侧表面上端固定安装有温度传感器(3)，所述温度传感器(3)位于左侧固定块(2)上端。3.根据权利要求2所述的一种有色纺织品用汗渍色牢度烘箱，其特征在于：所述箱体(1)左右两侧表面均通过阻尼铰链铰接有箱门(4)，所述箱门(4)前表面中部上端均设置有显示屏(41)，所述显示屏(41)与温度传感器(3)之间通过电线电性连接。4.根据权利要求1所述的一种有色纺织品用汗渍色牢度烘箱，其特征在于：所述箱体(1)上表面中部固定安装有驱动电机(5)，所述驱动电机(5)输出端转动连接有贯穿箱体(1)内部上端的电机轴(51)，所述电机轴(51)下端与连接杆(6)上端固定连接。5.根据权利要求1所述的一种有色纺织品用汗渍色牢度烘箱，其特征在于：所述锥齿轮一(65)内壁与螺杆一(62)螺纹连接，所述锥齿轮二(67)与锥齿轮一(65)相互啮合。6.根据权利要求1所述的一种有色纺织品用汗渍色牢度烘箱，其特征在于：所述弹簧(77)靠内侧一端与限位杆(78)外侧表面固定连接，所述限位杆(78)内端活动
