一种消化内科腹胀治疗装置.pdf

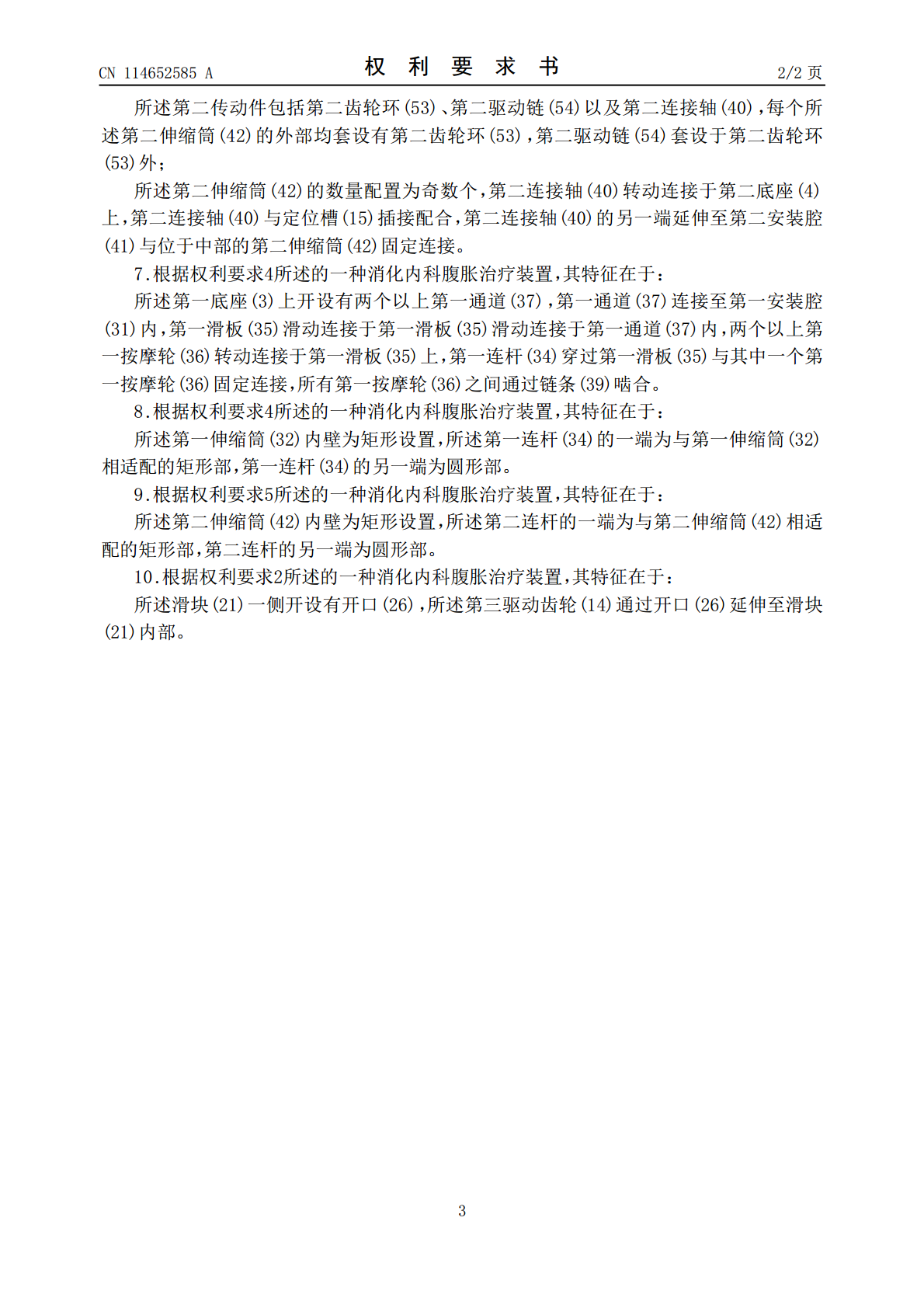

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114652585A(43)申请公布日2022.06.24(21)申请号202210289566.5(22)申请日2022.03.23(71)申请人林州市肿瘤医院地址456500河南省安阳市林州市南环路西段(72)发明人侯富凯(74)专利代理机构北京高航知识产权代理有限公司11530专利代理师刘艳玲(51)Int.Cl.A61H15/00(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种消化内科腹胀治疗装置(57)摘要本发明公开了一种消化内科腹胀治疗装置，属于包括支座、连接带、驱动件以及按摩件，连接带连接于支座的左右两端，支座的一侧开设有插槽，按摩件插接于插槽内，支座的另一侧开设有滑槽，驱动件包括滑块、电机、手摇杆、第一驱动齿轮与第二驱动齿轮，具有电机驱动与手动驱动两种驱动模式，患者在使用过程中能够根据自身情况使用电动模式或手动模式，在使用手动模式时能够灵活驱动按摩频率，达到最佳的按摩频率。同时本装置中的按摩件能够根据患者自身要求灵活更换不同的按摩形式，提高患者的舒适度，促进患者的肠胃蠕动，从而有效地治疗患者腹胀。CN114652585ACN114652585A权利要求书1/2页1.一种消化内科腹胀治疗装置，其特征在于：包括支座(1)、连接带(16)、驱动件以及按摩件，连接带(16)连接于支座(1)的左右两端，支座(1)的一侧开设有插槽(12)，按摩件插接于插槽(12)内，支座(1)的另一侧开设有滑槽(11)，驱动件包括滑块(21)、电机(23)、手摇杆(22)、第一驱动齿轮(25)与第二驱动齿轮(24)，电机(23)固定于滑块(21)的内部，手摇杆(22)转动连接于滑块(21)上，滑块(21)滑动连接于滑槽(11)内，电机(23)的动力输出端连接有第一驱动齿轮(25)，手摇杆(22)的动力输出端上连接第二驱动齿轮(24)，按摩件插接于插槽(12)内，按摩件与第一驱动齿轮(25)传动连接或按摩件与按摩件与第二驱动齿轮(24)传动连接。2.根据权利要求1所述的一种消化内科腹胀治疗装置，其特征在于：支座(1)内连接有传动轴(13)，传动轴(13)的第一端位于所述插槽(12)内，传动轴(13)的第二端位于所述滑槽(11)内，传动轴(13)的第一端开设有定位槽(15)，传动轴(13)的第二端连接有第三驱动齿轮(14)，第三驱动齿轮(14)与所述第一驱动齿轮(25)啮合或第三驱动齿轮(14)与所述第二驱动齿轮(24)啮合。3.根据权利要求2所述的一种消化内科腹胀治疗装置，其特征在于：所述按摩件包括第一按摩组件与第二按摩组件，第一按摩组件包括第一底座(3)、第一传动件、第一伸缩筒(32)以及第一按摩轮(36)，第一底座(3)内开设有第一安装腔(31)，两个以上第一伸缩筒(32)转动连接于第一安装腔(31)的内部，且两个以上第一伸缩筒(32)并排设置，第一伸缩筒(32)内通过第一弹簧(33)连接有第一连杆(34)，第一连杆(34)穿过第一安装腔(31)延伸至第一底座(3)的外部，每个第一连杆(34)的端部均固定有第一按摩轮(36)，第一传动件连接第一伸缩筒(32)。4.根据权利要求3所述的一种消化内科腹胀治疗装置，其特征在于：所述第一传动件包括第一齿轮环(51)、第一驱动链(52)以及第一连接轴(38)，每个所述第一伸缩筒(32)的外部均套设有第一齿轮环(51)，第一驱动链(52)套设于第一齿轮环(51)外；所述第一伸缩筒(32)的数量配置为奇数个，第一连接轴(38)转动连接于第一底座(3)上，第一连接轴(38)与定位槽(15)插接配合，第一连接轴(38)的另一端延伸至第一安装腔(31)与位于中部的第一伸缩筒(32)固定连接。5.根据权利要求3或4所述的一种消化内科腹胀治疗装置，其特征在于：所述第二按摩组件包括第二底座(4)、第二传动件、第二伸缩筒(42)、第二按摩轮(47)、蜗轮(46)、蜗杆(44)、顶板、中转轴(7)以及第二滑板(45)；第二底座(4)的内部开设有第二安装腔(41)，两个以上第二伸缩筒(42)转动连接于第二安装腔(41)的内部，而两个以上第二伸缩筒(42)并排设置，第二伸缩筒(42)内部通过第二弹簧(43)连接有第二连杆，蜗杆(44)连接于第二连杆上，第二底座(4)上开设有两个以上连通第二安装腔(41)的第二通道(49)，第二滑板(45)滑动连接于第二通道(49)内，蜗杆(44)的端部转动连接于第二滑板(45)上，中转轴(7)通过支架转动连接于第二滑板(45)上，蜗轮(46)套设于中转轴(7)上，两个以上第二按摩轮(47)套设于中转轴(7)上，蜗轮(46)与蜗杆(44)啮合，第二滑板(45)上开设有开槽(48)，第二按摩轮(47)通过开
