一种用于改性沥青防水卷材的固定运输装置.pdf

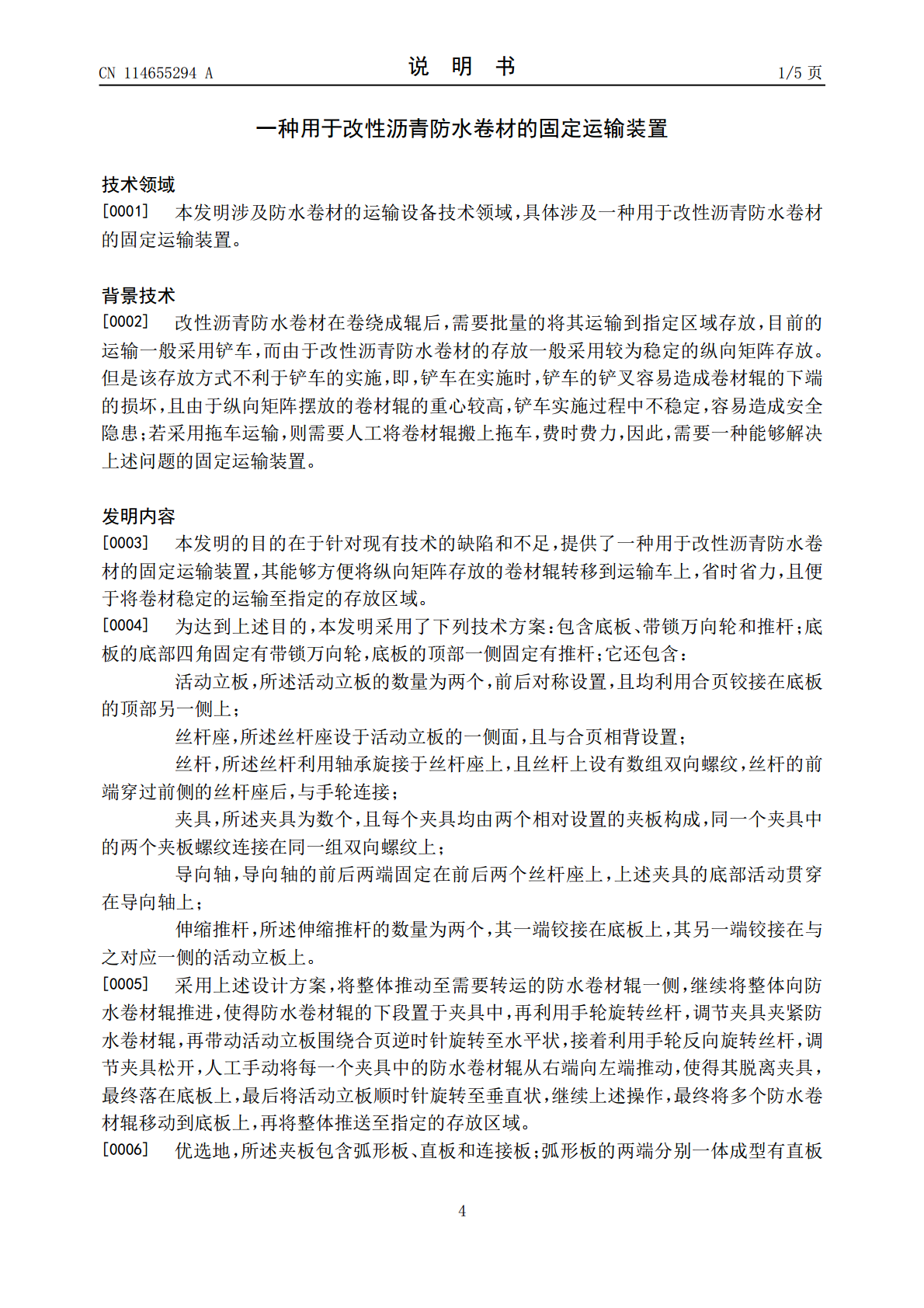

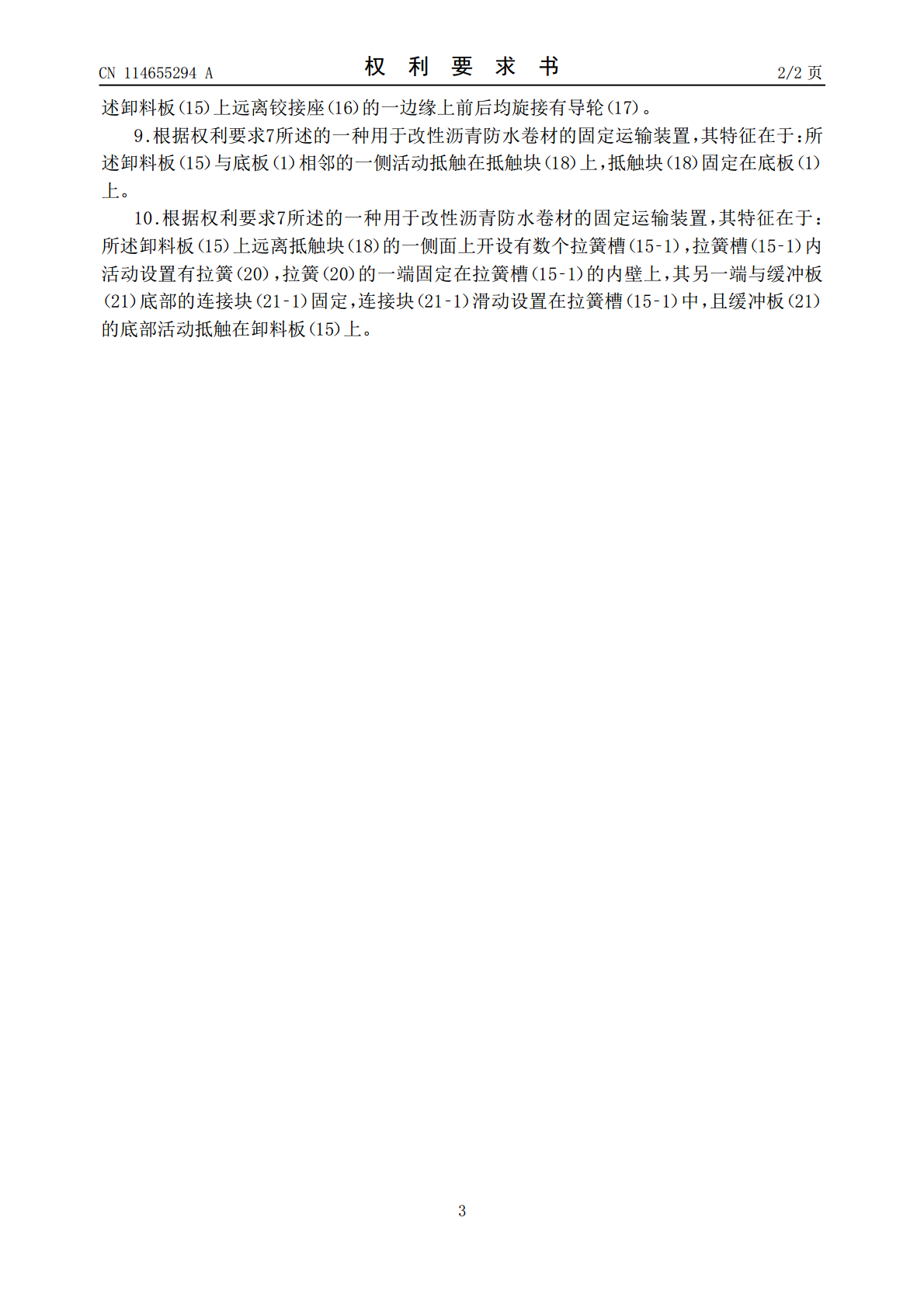

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114655294A(43)申请公布日2022.06.24(21)申请号202210533125.5(22)申请日2022.05.17(71)申请人常州百利菲特防水设备有限公司地址213123江苏省常州市武进国家高新技术产业开发区凤翔路23号(72)发明人徐晓明徐媛张小飞王龙马俊(74)专利代理机构南通市集优专利代理事务所(普通合伙)32651专利代理师褚淑杰(51)Int.Cl.B62B3/04(2006.01)B62B3/02(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种用于改性沥青防水卷材的固定运输装置(57)摘要一种用于改性沥青防水卷材的固定运输装置，本发明涉及防水卷材的运输设备技术领域，活动立板的数量为两个，前后对称设置，且均利用合页铰接在底板的顶部另一侧上；丝杆座设于活动立板的一侧面，且与合页相背设置；丝杆利用轴承旋接于丝杆座上，且丝杆上设有数组双向螺纹，丝杆的前端穿过前侧的丝杆座后，与手轮连接；每个夹具均由两个相对设置的夹板构成，同一个夹具中的两个夹板螺纹连接在同一组双向螺纹上；导向轴的前后两端固定在前后两个丝杆座上，上述夹具的底部活动贯穿在导向轴上。能够方便将纵向矩阵存放的卷材辊转移到运输车上，省时省力，且便于将卷材稳定的运输至指定的存放区域。CN114655294ACN114655294A权利要求书1/2页1.一种用于改性沥青防水卷材的固定运输装置，包含底板（1）、带锁万向轮（2）和推杆（3）；底板（1）的底部四角固定有带锁万向轮（2），底板（1）的顶部一侧固定有推杆（3）；其特征在于：它还包含：活动立板（4），所述活动立板（4）的数量为两个，前后对称设置，且均利用合页铰接在底板（1）的顶部另一侧上；丝杆座（6），所述丝杆座（6）设于活动立板（4）的一侧面，且与合页相背设置；丝杆（8），所述丝杆（8）利用轴承旋接于丝杆座（6）上，且丝杆（8）上设有数组双向螺纹（8‑1），丝杆（8）的前端穿过前侧的丝杆座（6）后，与手轮（9）连接；夹具（5），所述夹具（5）为数个，且每个夹具（5）均由两个相对设置的夹板（5‑1）构成，同一个夹具（5）中的两个夹板（5‑1）螺纹连接在同一组双向螺纹（8‑1）上；导向轴（10），导向轴（10）的前后两端固定在前后两个丝杆座（6）上，上述夹具（5）的底部活动贯穿在导向轴（10）上；伸缩推杆（7），所述伸缩推杆（7）的数量为两个，其一端铰接在底板（1）上，其另一端铰接在与之对应一侧的活动立板（4）上。2.根据权利要求1所述的一种用于改性沥青防水卷材的固定运输装置，其特征在于：所述夹板（5‑1）包含弧形板（5‑2）、直板（5‑3）和连接板（5‑4）；弧形板（5‑2）的两端分别一体成型有直板（5‑3）和连接板（5‑4），直板（5‑3）上远离弧形板（5‑2）的一侧外边缘为倾斜面设置；连接板（5‑4）中开设有与双向螺纹（8‑1）相配合连接的螺纹孔（5‑5），连接板（5‑4）中位于螺纹孔（5‑5）的下方位置的开口中固定有与导向轴（10）相配合滑动的导向轴承（24）；所述弧形板（5‑2）的内侧壁一体成型有若干个防滑凸点（5‑6）。3.根据权利要求2所述的一种用于改性沥青防水卷材的固定运输装置，其特征在于：所述直板（5‑3）上远离弧形板（5‑2）的一侧内边缘的纵向槽体中利用转轴旋接有导向辊（23）。4.根据权利要求1所述的一种用于改性沥青防水卷材的固定运输装置，其特征在于：所述丝杆座（6）与活动立板（4）相接触的一侧壁上固定有滑轨（11），滑轨（11）上下滑动设置于开设在活动立板（4）侧壁的滑槽（4‑1）中，活动立板（4）中与滑槽（4‑1）相对应位置处开设有数个定位孔（4‑2），定位销（12）穿过其中一个定位孔（4‑2）后，贯穿滑轨（11）设置。5.根据权利要求1所述的一种用于改性沥青防水卷材的固定运输装置，其特征在于：所述底板（1）的上表面前后两侧均活动插设有若干根挡杆（22），活动立板（4）与同一侧的数个挡杆（22）活动抵触设置，且位于同一侧的数个挡杆（22）的外侧。6.根据权利要求1所述的一种用于改性沥青防水卷材的固定运输装置，其特征在于：所述底板（1）为倒“U”形结构，其内顶壁固定有升降推杆（13），升降推杆（13）的输出端与活动板（14）固定，活动板（14）活动设置于倒“U”形结构的底板（1）中，所述带锁万向轮（2）固定在活动板（14）的底部四角上；所述活动板（14）活动贯穿数个导杆（19）设置，导杆（19）的顶端固定于底板（1）的内顶壁上，导杆（19）的下端固定有限位板（19‑1），限位板（19‑1）活动卡设在活动板（14）下表面的倒“T”形结构的槽体中。7.根据权利要求6所述的一种用于改性沥青防水卷
