一种电路板生产用电路板表面涂覆装置.pdf

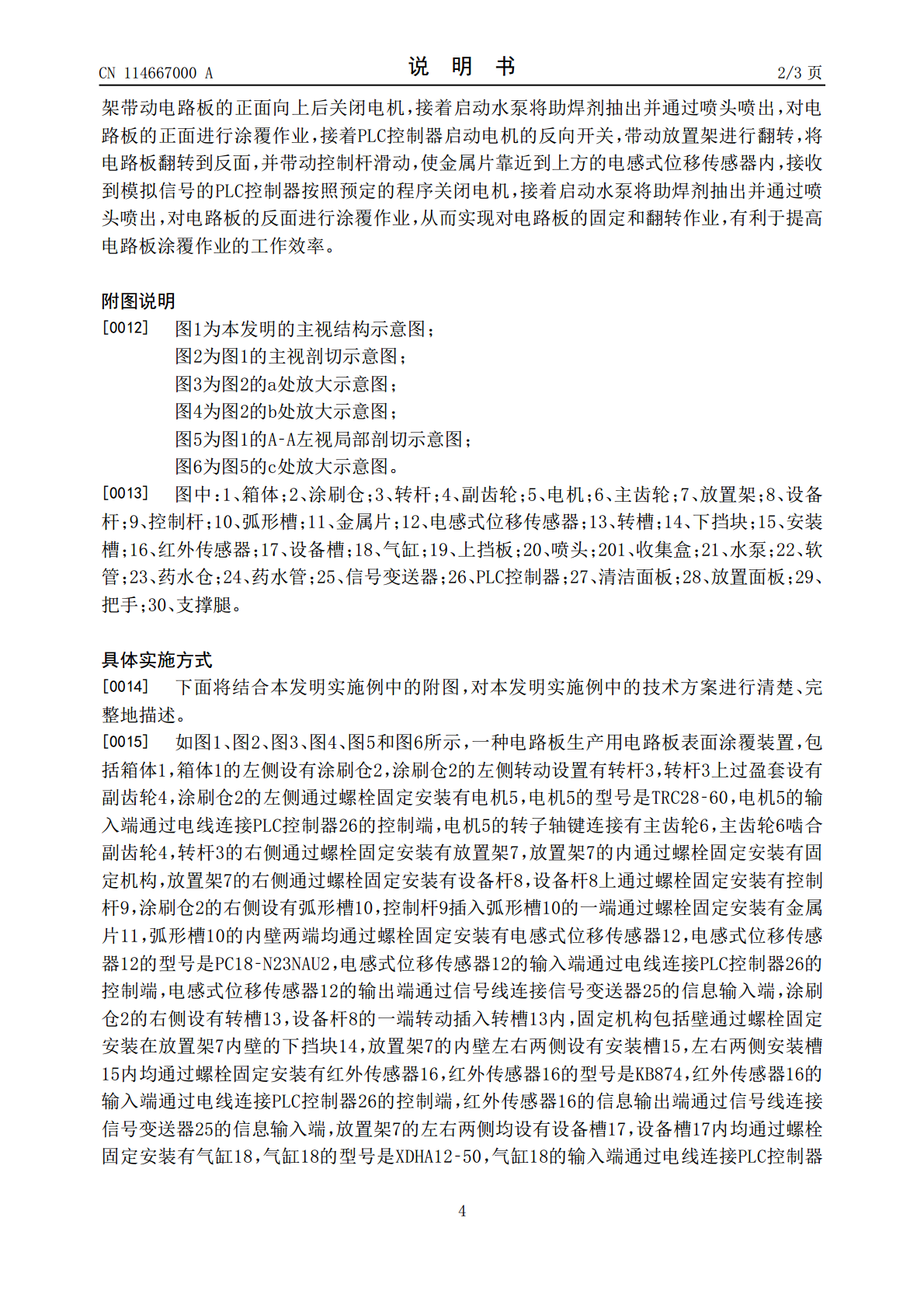

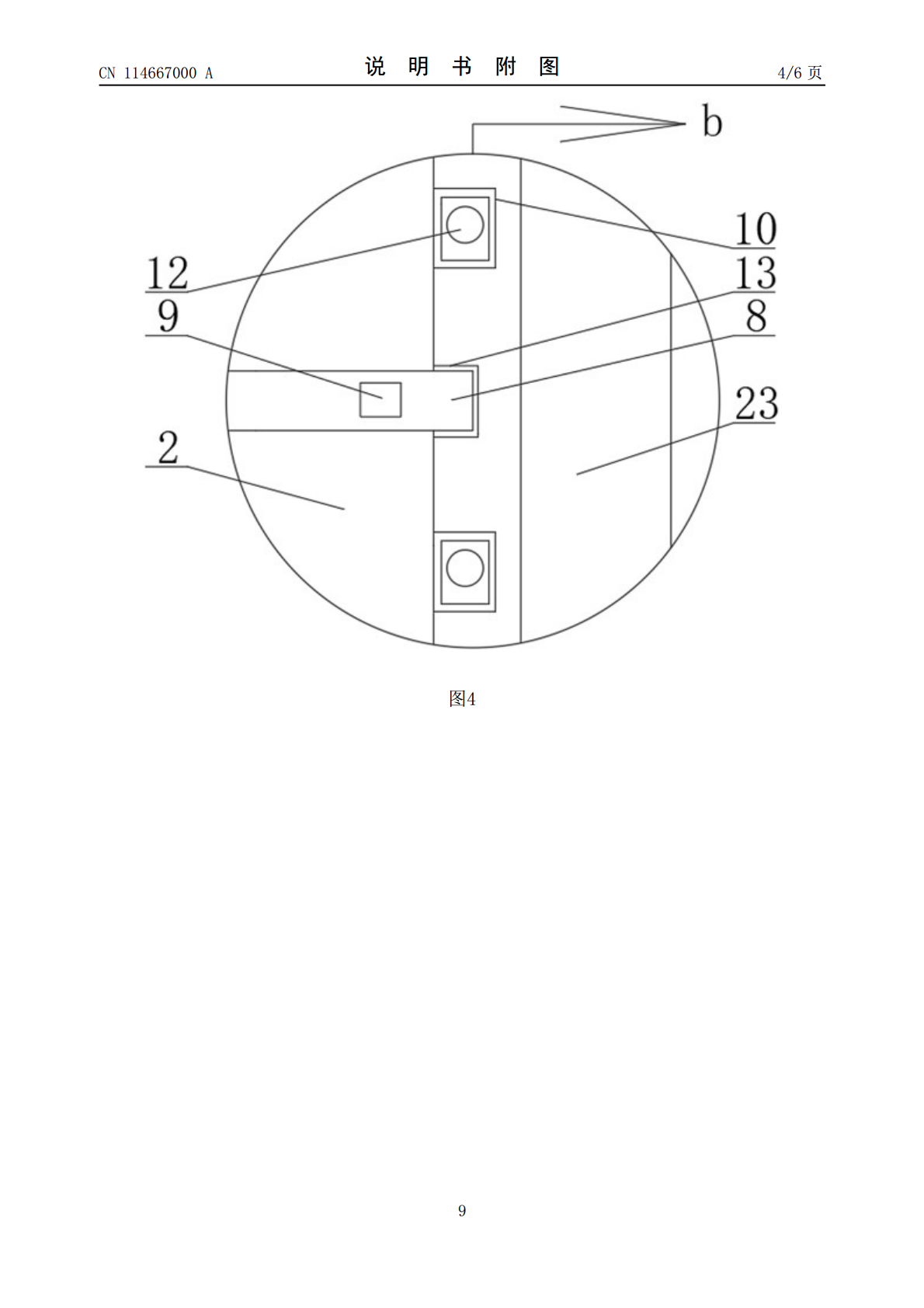

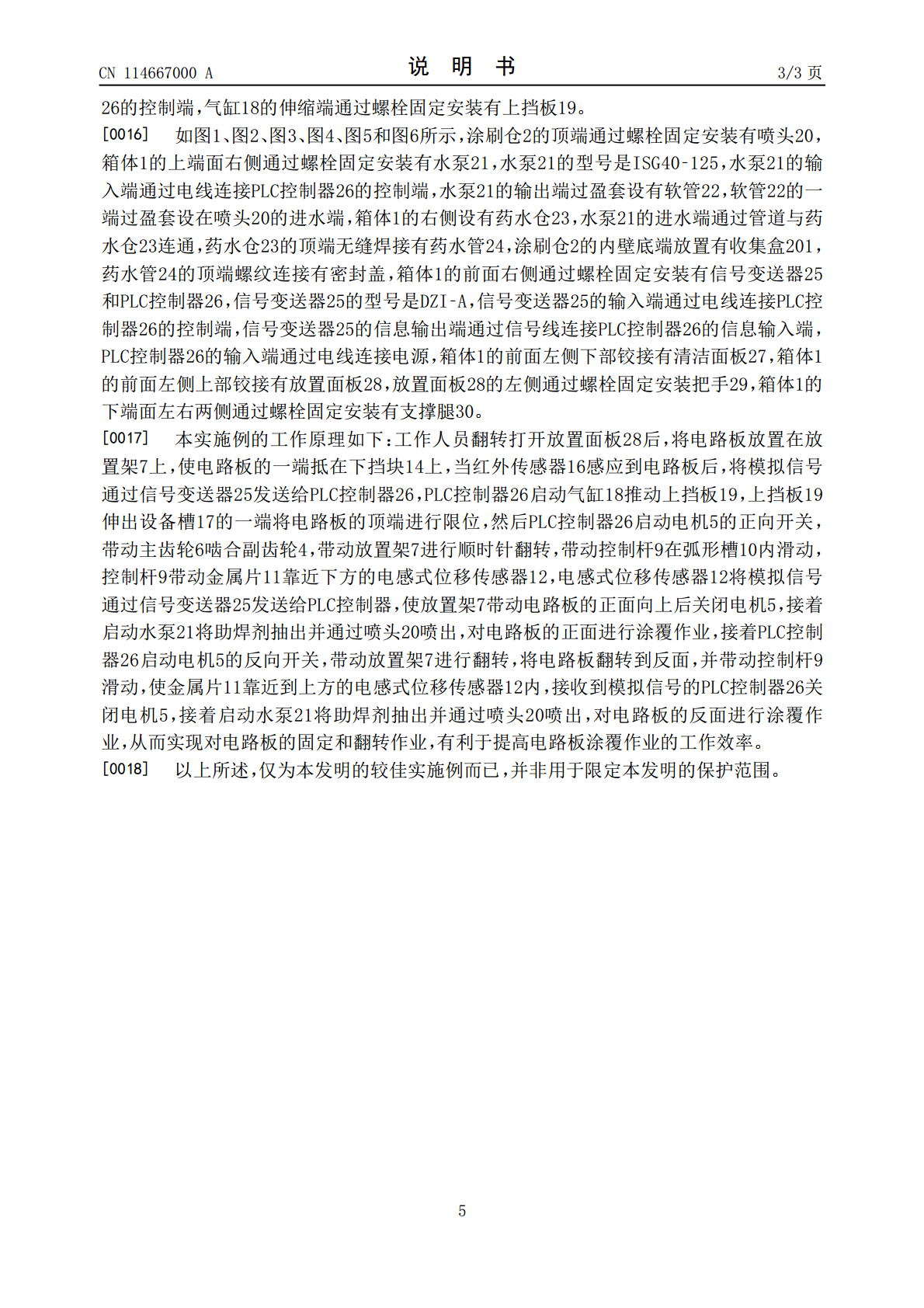

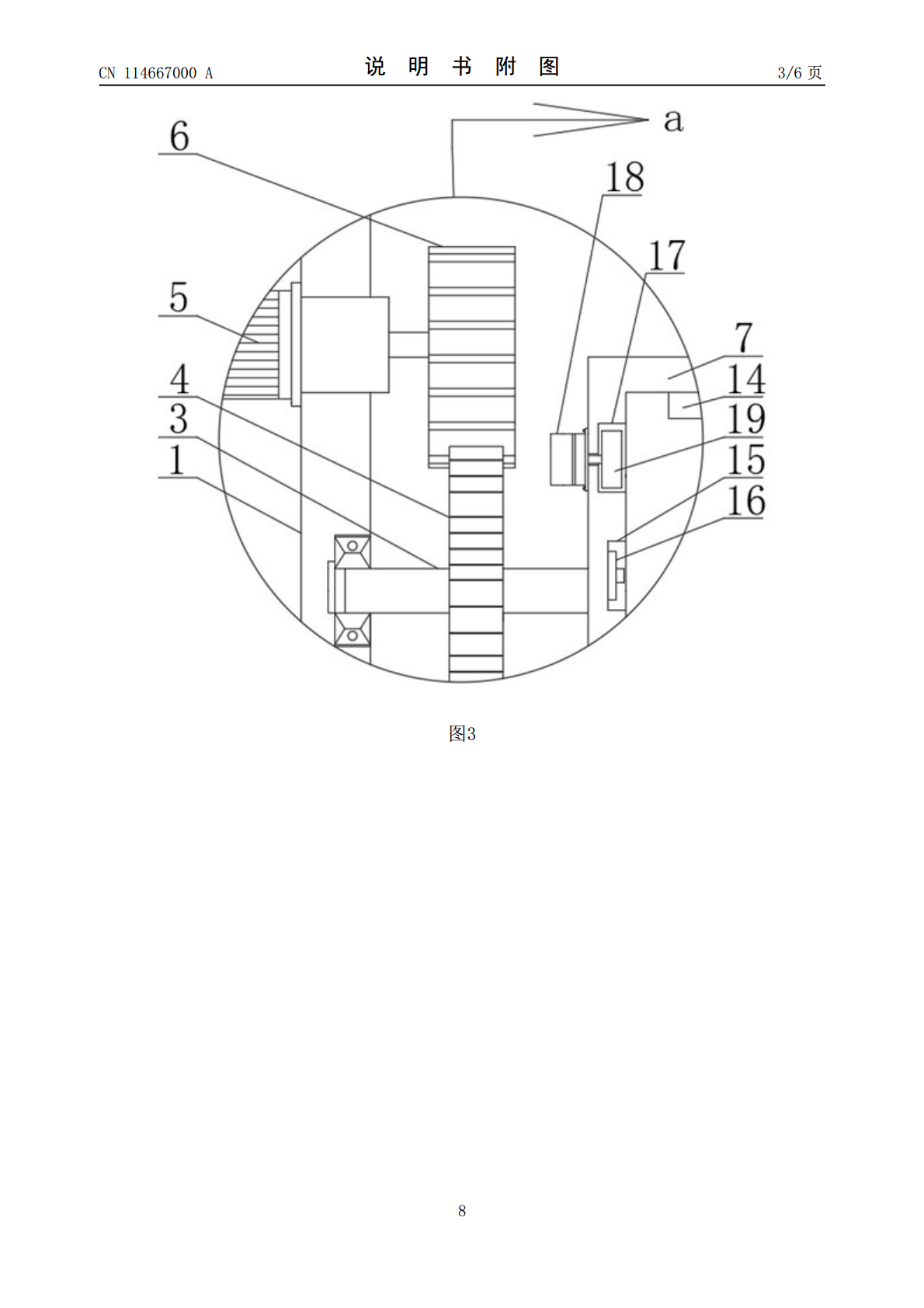

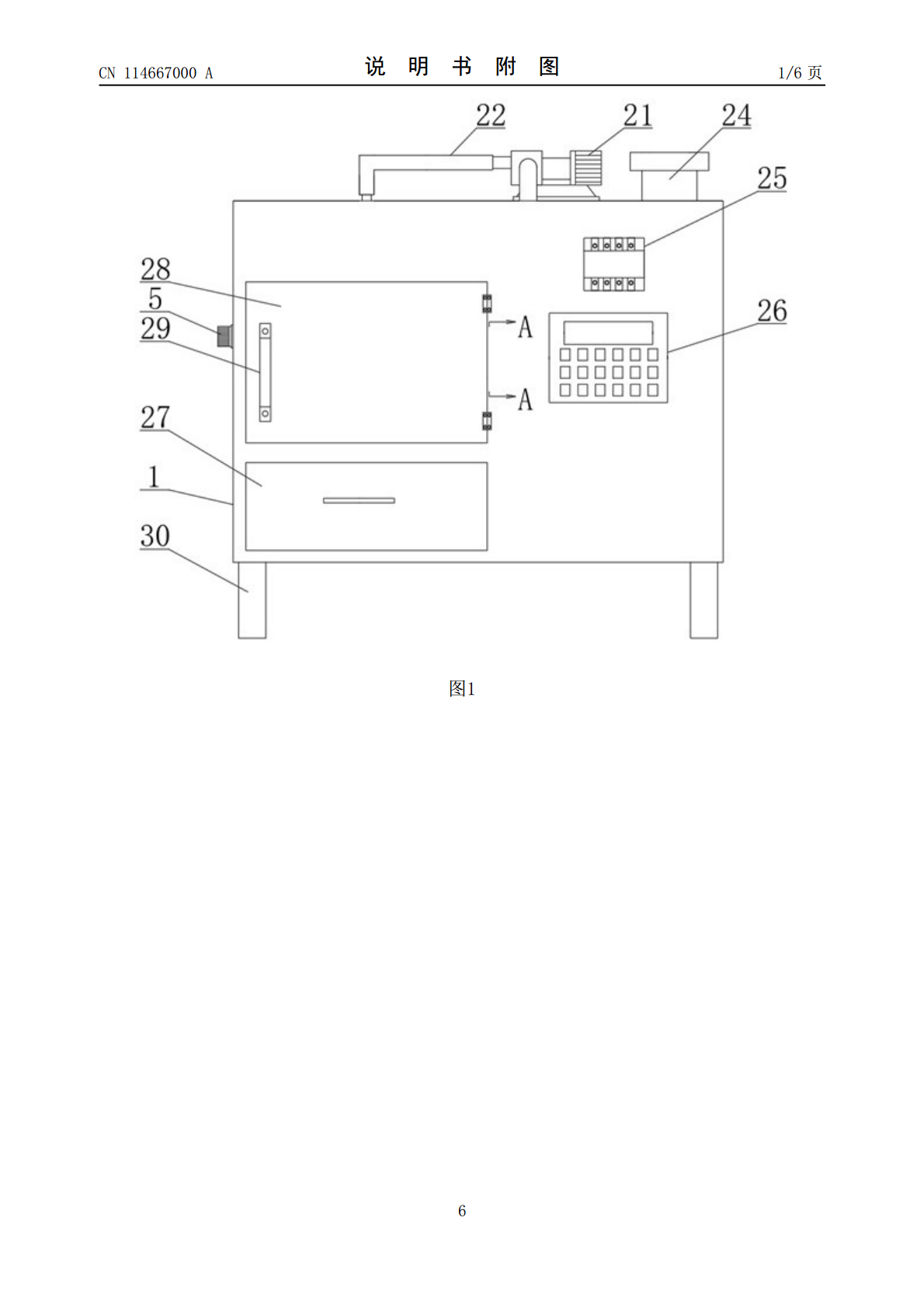

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114667000A(43)申请公布日2022.06.24(21)申请号202210561551.X(22)申请日2022.05.23(71)申请人江油星联电子科技有限公司地址621700四川省绵阳市江油市三合镇大鹏路(河南工业园区内)(72)发明人杨和斌金功成李强华允均(74)专利代理机构成都聚蓉众享知识产权代理有限公司51291专利代理师刘艳均(51)Int.Cl.H05K3/34(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种电路板生产用电路板表面涂覆装置(57)摘要本发明公开了一种电路板生产用电路板表面涂覆装置，包括箱体，箱体的一侧设有涂刷仓，涂刷仓的一侧转动设置有转杆，转杆上设置有副齿轮，涂刷仓的一侧设置有电机，电机的转子轴连接有主齿轮，主齿轮啮合副齿轮，转杆的一侧设置有放置架，放置架的内设置有固定机构，放置架的一侧设置有设备杆，设备杆上设置有控制杆，涂刷仓的一侧设有弧形槽，控制杆插入弧形槽的一端设置有金属片，弧形槽的内壁两端均设置有电感式位移传感器。将电路板放置在放置架上后，PLC控制器启动气缸推动上挡板对电路板进行限位，然后启动电机带动电路板翻转，接着启动水泵对电路板的正面进行涂覆，来实现对电路板的固定和翻转作业。CN114667000ACN114667000A权利要求书1/1页1.一种电路板生产用电路板表面涂覆装置，其特征在于：包括箱体（1），所述箱体（1）的一侧设有涂刷仓（2），所述涂刷仓（2）的一侧转动设置有转杆（3），所述转杆（3）上设置有副齿轮（4），涂刷仓（2）上转动设置转杆（3）的同一侧设置有电机（5），所述电机（5）的转子轴连接有主齿轮（6），所述主齿轮（6）啮合副齿轮（4），所述转杆（3）的一侧设置有放置架（7），所述放置架（7）内设置有固定机构，所述放置架（7）的一侧设置有设备杆（8），所述设备杆（8）上设置有控制杆（9），所述涂刷仓（2）的另一侧设有弧形槽（10），所述控制杆（9）插入弧形槽（10）的一端设置有金属片（11），所述弧形槽（10）的内壁两端均设置有电感式位移传感器（12）。2.根据权利要求1所述的一种电路板生产用电路板表面涂覆装置，其特征在于：所述涂刷仓（2）的一侧设有转槽（13），所述设备杆（8）的一端插入转槽（13）内。3.根据权利要求1所述的一种电路板生产用电路板表面涂覆装置，其特征在于：所述固定机构包括设置在放置架（7）内壁的下挡块（14），所述放置架（7）的内壁两侧设有安装槽（15），两侧所述安装槽（15）内均设置有红外传感器（16），所述放置架（7）的两侧均设有设备槽（17），所述设备槽（17）内均设置有气缸（18），所述气缸（18）的伸缩端连接有上挡板（19）。4.根据权利要求1所述的一种电路板生产用电路板表面涂覆装置，其特征在于：所述涂刷仓（2）的顶端设置有喷头（20），所述箱体（1）的上端面一侧设置有水泵（21），所述水泵（21）的输出端连接有软管（22），所述软管（22）的一端连接在喷头（20）的进水端，所述箱体（1）的一侧设有药水仓（23），所述水泵（21）的进水端通过管道与药水仓（23）连通，所述药水仓（23）的顶端设置有药水管（24），所述涂刷仓（2）的内壁底端设置有收集盒（201）。5.根据权利要求4所述的一种电路板生产用电路板表面涂覆装置，其特征在于：所述箱体（1）的一面一侧设置有信号变送器（25）和PLC控制器（26）。6.根据权利要求5所述的一种电路板生产用电路板表面涂覆装置，其特征在于：所述箱体（1）的一面另一侧下部铰接有清洁面板（27），所述箱体（1）的一面另一侧上部铰接有放置面板（28），所述放置面板（28）的一侧设置把手（29）。7.根据权利要求6所述的一种电路板生产用电路板表面涂覆装置，其特征在于：所述箱体（1）的下端面两侧设置有支撑腿（30）。2CN114667000A说明书1/3页一种电路板生产用电路板表面涂覆装置技术领域[0001]本发明属于电路板生产技术领域，具体涉及一种电路板生产用电路板表面涂覆装置。背景技术[0002]电路板的生产过程中需要对其表面涂覆助焊剂，现有的电路板表面涂覆装置对电路板的固定和翻转较为麻烦，从而降低电路板表面涂覆的工作效率。发明内容[0003]本发明的目的在于提供一种电路板生产用电路板表面涂覆装置，以解决现有技术中存在对电路板的固定和翻转较为麻烦的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种电路板生产用电路板表面涂覆装置，包括箱体，所述箱体的一侧设有涂刷仓，所述涂刷仓的一侧转动设置有转杆，所述转杆上设置有副齿轮，涂刷仓上转动设置转杆的同一侧设置有电机，所述电机的转子轴连接有主齿轮，所述主齿轮啮合副齿
