一种多功能便捷式排烟装置.pdf

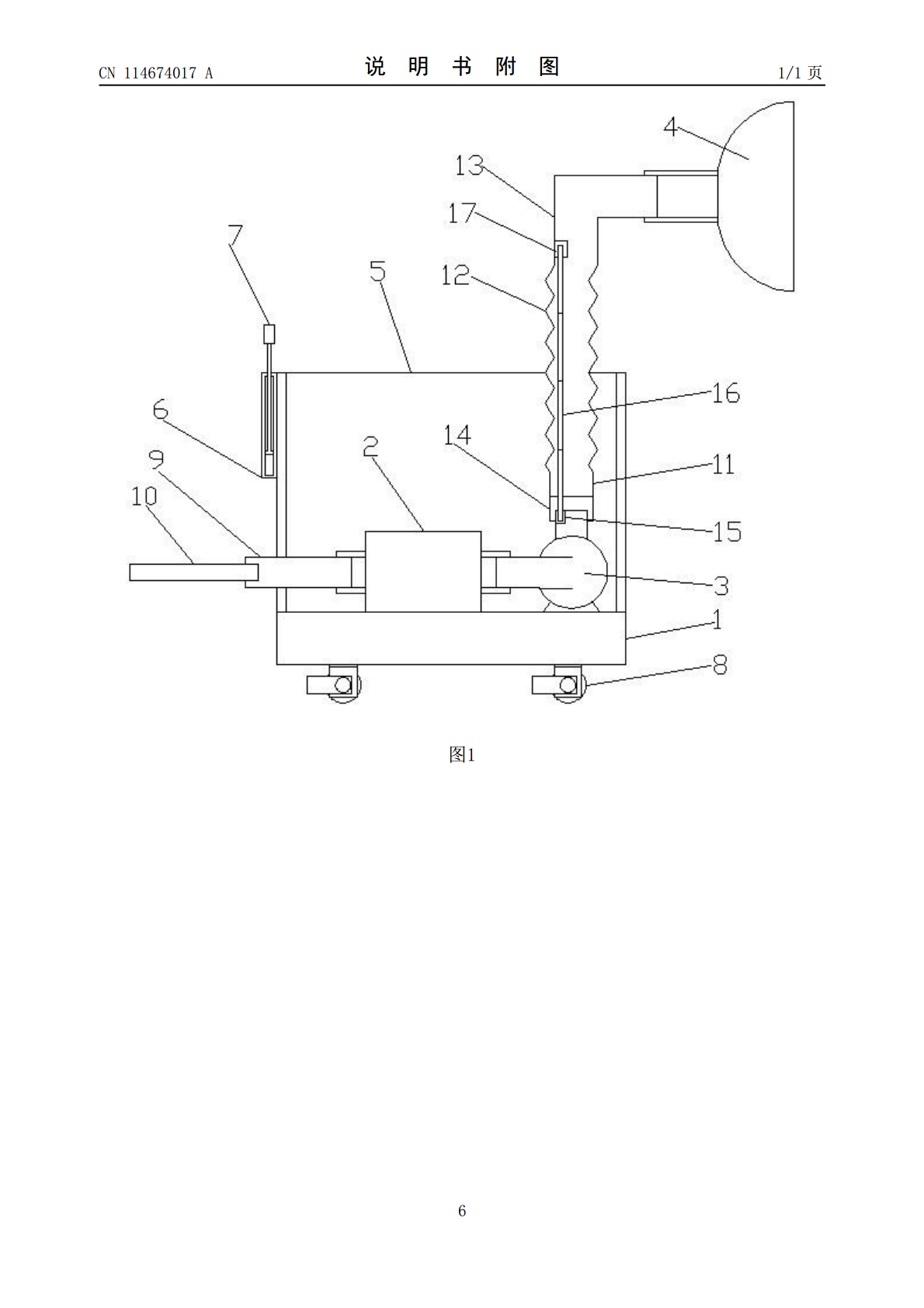

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114674017A(43)申请公布日2022.06.28(21)申请号202210237165.5(22)申请日2022.03.11(71)申请人沙洲职业工学院地址215600江苏省苏州市张家港福新路1号(72)发明人董小丹陈在铁杨静芝(74)专利代理机构苏州广正知识产权代理有限公司32234专利代理师张汉钦(51)Int.Cl.F24C15/20(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种多功能便捷式排烟装置(57)摘要本发明公开了一种多功能便捷式排烟装置，包括移动小车、烟气净化器、抽风机、导烟管和吸烟罩，所述移动小车顶部设置有一个储藏室，所述移动小车底部设置有带刹车的万向轮，所述烟气净化器的进风口和抽风机的出风口对应连接，烟气净化器的出风口螺纹连接设置有排烟管，所述排烟管对应穿过储藏室连通设置于外侧，所述抽风机的进风口通过导烟管与吸烟罩对应连接，所述吸烟罩的吸入端呈喇叭口设置。本发明结构简单、合理、可靠，实现了屋内或户外烧烤的烟气排放，降低环境污染，同时整个机构储存携带方便，使用便捷。CN114674017ACN114674017A权利要求书1/1页1.一种多功能便捷式排烟装置，其特征在于，包括移动小车、烟气净化器、抽风机、导烟管和吸烟罩，所述移动小车顶部设置有一个储藏室，所述移动小车底部设置有带刹车的万向轮，所述烟气净化器的进风口和抽风机的出风口对应连接，烟气净化器的出风口螺纹连接设置有排烟管，所述排烟管对应穿过储藏室连通设置于外侧，所述抽风机的进风口通过导烟管与吸烟罩对应连接，所述吸烟罩的吸入端呈喇叭口设置。2.根据权利要求1所述的多功能便捷式排烟装置，其特征在于，所述储藏室的外侧壁顶部设置有一个置物架，所述置物架为中空结构且顶部呈开口设置。3.根据权利要求2所述的多功能便捷式排烟装置，其特征在于，所述置物架内设置有纵向滑动的拉杆。4.根据权利要求1所述的多功能便捷式排烟装置，其特征在于，所述排烟管的外侧端还螺纹连接设置有伸缩结构的送烟管。5.根据权利要求1所述的多功能便捷式排烟装置，其特征在于，所述导烟管呈多段设置，包括顺序连接的直线段的第一导烟管、中间伸缩段的第二导烟管和直角段的第三导烟管，所述第一导烟管的端部通过轴套与抽风机的进风口螺纹连接，所述第三导烟管的横向端与吸烟罩的连接端螺纹连接。6.根据权利要求5所述的多功能便捷式排烟装置，其特征在于，所述抽风机的进风口和导烟管内部还设置有高度调节机构。7.根据权利要求6所述的多功能便捷式排烟装置，其特征在于，所述高度调节机构包括第一方槽管座、方管和第二方槽管座。8.根据权利要求7所述的多功能便捷式排烟装置，其特征在于，所述第一方槽管座固定设置于抽风机的进风口内壁且开口朝上设置，所述第二方槽管座固定设置于第三导烟管的纵向端内壁且开口朝下设置，所述方管呈多节设置并首尾螺纹连接固定，所述方管的两端分别固定设置于第一方槽管座和第二方槽管座内。2CN114674017A说明书1/3页一种多功能便捷式排烟装置技术领域[0001]本发明涉及一种多功能便捷式排烟装置。背景技术[0002]现代社会，烧烤本身也成为一种多人聚会休闲娱乐方式或者是生意。但是烧烤过程中会产生较多的烟气，在室内时无法快速排放，同时烟气本身也对环境造成了一定的污染，使用效果欠佳。发明内容[0003]本发明主要解决的技术问题是提供一种多功能便捷式排烟装置，结构简单、合理、可靠，实现了屋内或户外烧烤的烟气排放，降低环境污染，同时整个机构储存携带方便，使用便捷。[0004]为解决上述技术问题，本发明采用的一个技术方案是：提供一种多功能便捷式排烟装置，包括移动小车、烟气净化器、抽风机、导烟管和吸烟罩，所述移动小车顶部设置有一个储藏室，所述移动小车底部设置有带刹车的万向轮，所述烟气净化器的进风口和抽风机的出风口对应连接，烟气净化器的出风口螺纹连接设置有排烟管，所述排烟管对应穿过储藏室连通设置于外侧，所述抽风机的进风口通过导烟管与吸烟罩对应连接，所述吸烟罩的吸入端呈喇叭口设置。[0005]在本发明一个较佳实施例中，所述储藏室的外侧壁顶部设置有一个置物架，所述置物架为中空结构且顶部呈开口设置。[0006]在本发明一个较佳实施例中，所述置物架内设置有纵向滑动的拉杆。[0007]在本发明一个较佳实施例中，所述排烟管的外侧端还螺纹连接设置有伸缩结构的送烟管。[0008]在本发明一个较佳实施例中，所述导烟管呈多段设置，包括顺序连接的直线段的第一导烟管、中间伸缩段的第二导烟管和直角段的第三导烟管，所述第一导烟管的端部通过轴套与抽风机的进风口螺纹连接，所述第三导烟管的横向端与吸烟罩的连接端螺纹连接。[0009]在本发明一个较佳实施例中，所述抽风机的
