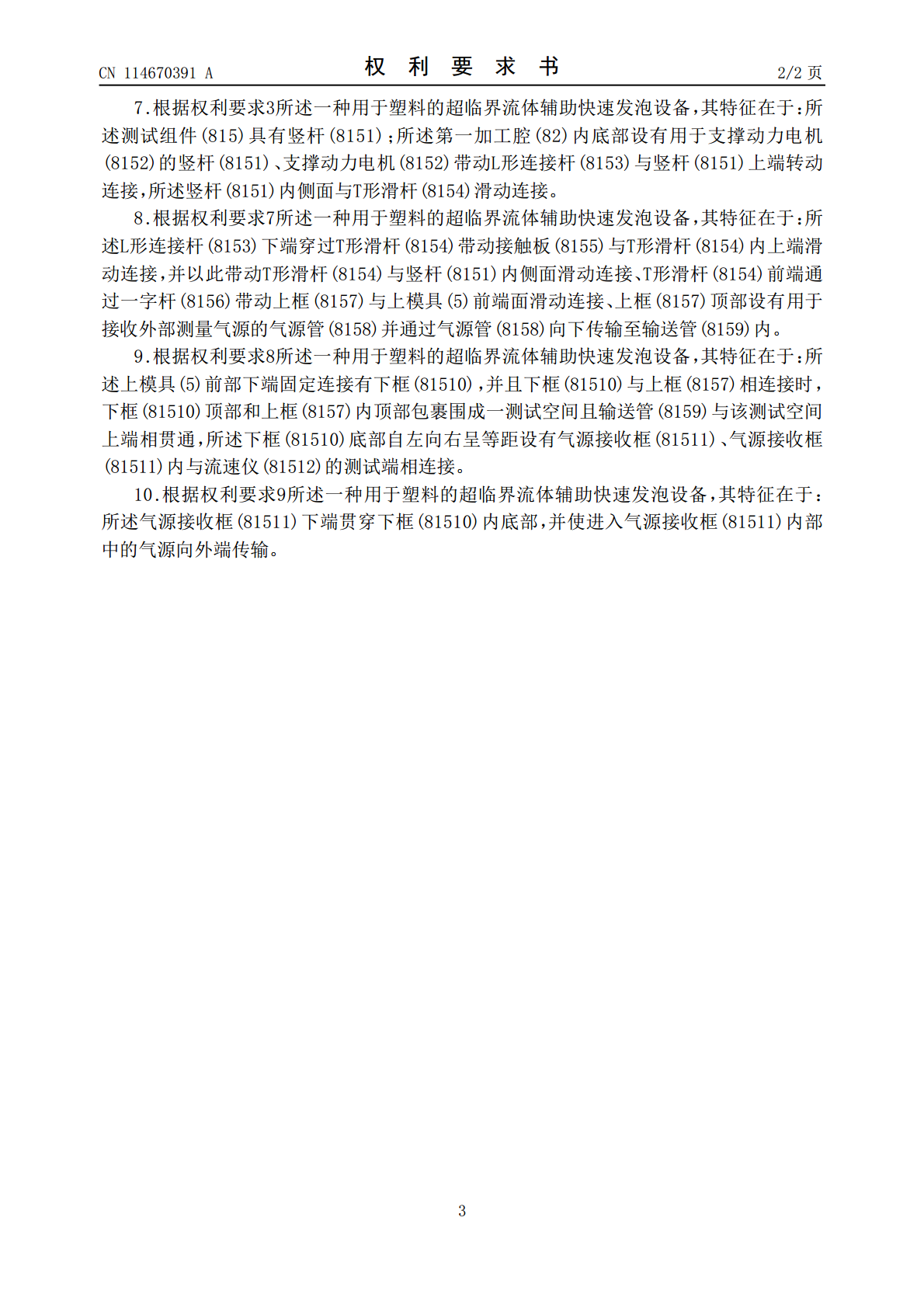

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114670391A(43)申请公布日2022.06.28(21)申请号202210421934.7(22)申请日2022.04.21(71)申请人东莞海瑞斯新材料科技有限公司地址523830广东省东莞市松山湖园区科苑园路21号1栋1402室(72)发明人徐小军易浩周照杨刘润红(74)专利代理机构广州恒华智信知识产权代理事务所(普通合伙)44299专利代理师姜宗华(51)Int.Cl.B29C44/34(2006.01)B29C44/60(2006.01)B29B13/10(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种用于塑料的超临界流体辅助快速发泡设备(57)摘要本发明公开了一种用于塑料的超临界流体辅助快速发泡设备，包括下模具和传输管道，通过设置了输送组件在上模具上端，左锥齿轮组和右锥齿轮组并可对样品起到破碎效果，便于后续对样品的受热，且可提高样品受热的均匀度和速率，进一步加强发泡效果；滑板带动右破碎轮和右锥齿轮组和承接板移动时，承接板带动右锥齿轮组内与承接板转动连接的锥齿轮在限位滑槽内滑动，并以此实现调节两端右破碎轮和破碎轮之间的间距，并以此来调节对样品破碎颗粒大小；混匀框通过受热板表面的热量传输给内部中的样品碎料。CN114670391ACN114670391A权利要求书1/2页1.一种用于塑料的超临界流体辅助快速发泡设备，包括下模具(1)，所述下模具(1)左端通过传输管道(3)与气源罐(2)相贯通、设置于下模具(1)左右两端的上模具(5)且液压缸(4)可用来控制上模具(5)上下移动、以及用来接收外部冷却气源的冷却通道管(11)，并且冷却通道管(11)围绕下模具(1)内部设置，所述上模具(5)顶部设有用于监测气压的压力表(6)、上模具(5)外端后端设有电源线(7)，所述下模具(1)前端设有释压阀(9)、安装于上模具(5)左端的控制器(10)，所述下模具(1)和上模具(5)内设有用于加热内部中空气的热电偶；其特征在于：还包括输送组件(8)，所述输送组件(8)具有外壳(81)；设置在上模具(5)顶部的外壳(81)，外壳(81)顶部设有一用于放置样品的入料口且入料口下端与第一加工腔(82)内相贯通，安装于外壳(81)前端的手柄(83)、手柄(83)通过螺纹杆(84)带动滑板(85)与第一加工腔(82)内右端滑动连接并以此调节右破碎轮(88)和左端破碎轮(87)之间的间距，所述第一加工腔(82)内后端与破碎轮(87)转动连接，破碎轮(87)连接端与左锥齿轮组(871)左端的锥齿轮固定连接，并且左锥齿轮组(871)右端的锥齿轮内圆心处与导向辊(86)左端固定连接、导向辊(86)左右两端分别与第一加工腔(82)内转动连接和输出电机(810)的输出轴固定连接、以及外部的样品可通过外壳(81)顶部的入料口进入右破碎轮(88)和左端破碎轮(87)两者之间的破碎空间。2.根据权利要求1所述一种用于塑料的超临界流体辅助快速发泡设备，其特征在于：所述滑板(85)顶部与右破碎轮(88)转动连接，右破碎轮(88)连接端与右锥齿轮组(89)左端的锥齿轮固定连接，滑板(85)顶部右端设置有用于支撑与供给右锥齿轮组(89)右端锥齿轮转动的承接板(891)，所述导向辊(86)右端侧面设有限位滑槽(892)，且承接板(891)通过限位滑槽(892)与导向辊(86)滑动连接。3.根据权利要求2所述一种用于塑料的超临界流体辅助快速发泡设备，其特征在于：所述第一加工腔(82)底端设有传输通道(811)、传输通道(811)底部与第二加工腔(812)相贯通，安装于外壳(81)内下端的第二加工腔(812)、并且第二加工腔(812)内左端设有用于预热样品碎料的预热组件(813)、第二加工腔(812)底部中端通过连接传输阀(814)与上模具(5)内上端相贯通，所述外壳(81)内前端设有测试组件(815)。4.根据权利要求3所述一种用于塑料的超临界流体辅助快速发泡设备，其特征在于：所述预热组件(813)具有支撑板(8131)；设置于第二加工腔(812)内中端的支撑板(8131)、与支撑板(8131)顶部右端相连接的伺服电机(8132)、伺服电机(8132)可施加动力带动第一连杆(8133)转动、第一连杆(8133)下端并通过第二连杆(8134)带动凹型滑槽板(8135)与支撑板(8131)前端左部内侧面滑动连接。5.根据权利要求4所述一种用于塑料的超临界流体辅助快速发泡设备，其特征在于：所述凹型滑槽板(8135)前端凹槽与圆柱滑板(8136)滑动连接、圆柱滑板(8136)与连接杆(8137)上端转动连接，并且连接杆(8137)下端与连接板(8138)构成一体、安装于连接板(8138)四角部
