光伏区箱变-技术培训.pdf

目录
一、箱变基础内容
二、箱变的组成介绍
三、箱变运行相关知识

电缆规格ZRC-3×240mm2+ZRC-断路器1SW45-2000/3
3×70mm2400V1600A
智能检测NED800避雷器FYS-0.38500V

避雷器YH5WZ-54/134电流互感器BH-0.661500/1
计数器JSH-3C0.5级
带电显示DXN-35刀熔开关HR17-63/325A

油浸式负BFY312-35/630-20-Ⅱ检修变SG-5KVAD,yn11
荷开关0.315/0.38/0.22KV
插入式熔XDNT-35/31.5A微型断路器DZ47-63C25A/3P
断器C16A/2P
变压器S11-M-1000/35Y,D-模块化插座380V16A;
D11Ud=6.5%额定容量220V10A
1000/500-500KVA
38.5+*2.5%/0.315-低压电缆ZRC-YJV22-0.6/1-
0.315冷却方式：NAN3*150mm2
测控装置

电流表
电压表

温度控制器

低压断路器
，

低压电缆

加热器
温控器
油位计

压力释放阀

负荷开关

瓦斯继电器

高压熔断器

分接开关

检修隔离变

放油阀门

保险行程开关

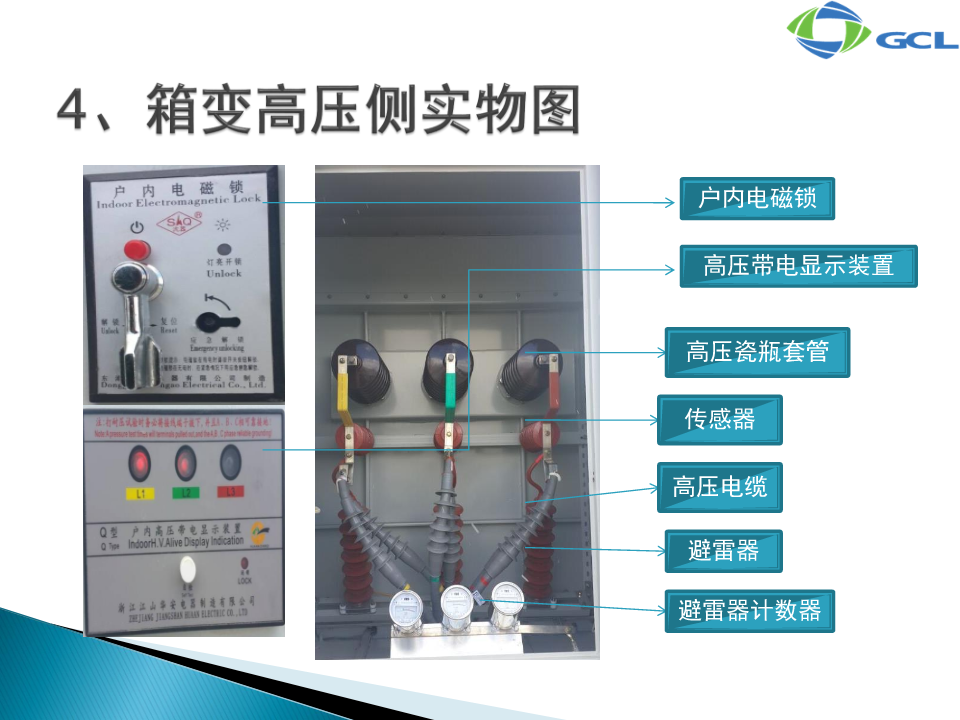

户内电磁锁

高压带电显示装置

高压瓷瓶套管

传感器

高压电缆

避雷器

避雷器计数器

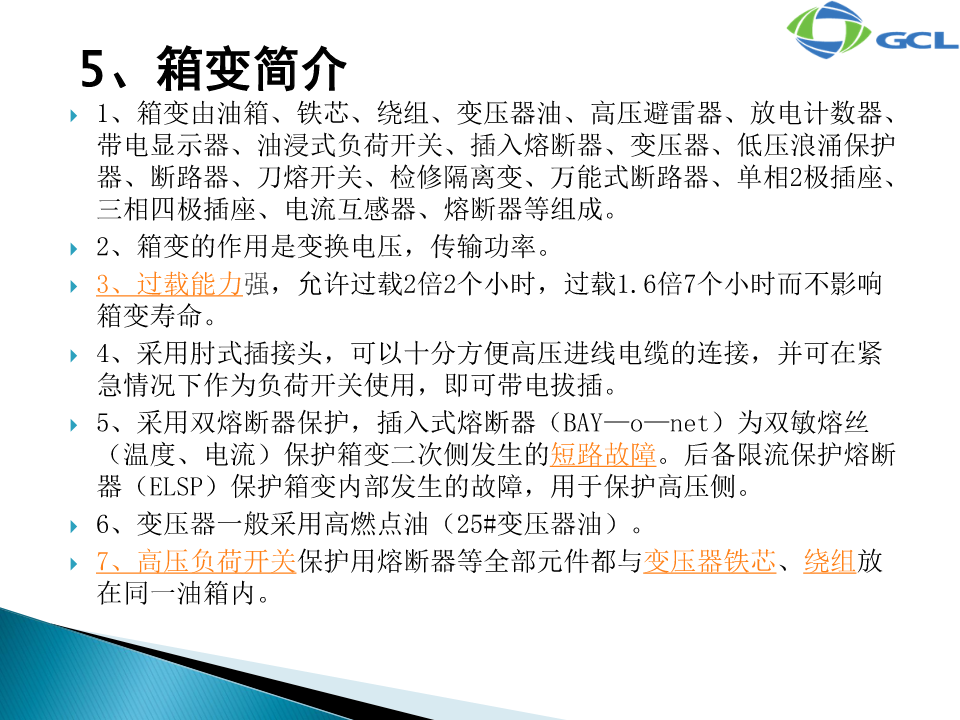

5、箱变简介
1、箱变由油箱、铁芯、绕组、变压器油、高压避雷器、放电计数器、
带电显示器、油浸式负荷开关、插入熔断器、变压器、低压浪涌保护
器、断路器、刀熔开关、检修隔离变、万能式断路器、单相2极插座、
三相四极插座、电流互感器、熔断器等组成。

2、箱变的作用是变换电压，传输功率。

3、过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响
箱变寿命。

4、采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧
急情况下作为负荷开关使用，即可带电拔插。

5、采用双熔断器保护，插入式熔断器（BAY—o—net）为双敏熔丝
（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断
器（ELSP）保护箱变内部发生的故障，用于保护高压侧。

6、变压器一般采用高燃点油（25#变压器油）。

7、高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放
在同一油箱内。
6、箱变的特点：
1、结构紧凑、体积小、安装方便、灵活。
2、全绝缘、全密封结构、安全可靠、免维护，可靠保护人身安全。
3、高压侧采用双熔断器保护，其中插入式熔断器熔丝为双敏熔丝
（温度、电流）、后备熔断器为限流熔断器，降低了运行成本。
4、高压进线采用电缆接插件结构，全绝缘、安全可靠、操作方便。
5、既可用于环网，又可用于终端，转换十分方便，提高了供电的可
靠性。
6、变压器为三相三柱或三相五柱等结构，铁芯采用阶梯接缝工艺或
卷铁芯工艺，噪声低、损耗低、抗短路和过载能力强。
7、采用真空干燥和真空注油的特殊工艺。
8、箱体可根据运行环境的要求采用防腐设计和特殊喷漆处理，具有
“三防”功能，即防凝露、防盐雾、防霉菌的功能，并能满足高温、
高湿环境下的防腐要求。
7、我站箱变是双分裂式变压器
补充：分裂变压器和普通变压器的区别在于，在它的低压绕组
中有一个或几个绕组分裂成额定容量相等的几个支路，这几个支
路之间没有电气联系，仅有较弱的磁联系，而且各分支之间有较
大的阻抗。应用较多的是双绕组双分裂变压器，它有一个高压绕
组和两个分裂的低压绕组，分裂绕组的额定电压和额定容量都相
同。
分裂变压器有三种运行方式
a.分裂运行：两个低压分裂绕组运行，低压绕组间有穿越功
率，高压绕组不运行，高低压绕组间无穿越功率。在这种运行方
式下，两个低压绕组间的阻抗称分裂阻抗。
b.并联运行：两个低压绕组并联，高低压绕组运行，高低压
绕组间有穿越功率，在这种运行方式下，高低压绕组间的阻抗为
穿越阻抗。
c.单独运行：当任一低压绕组开路，另一低压绕组和高压绕
组运行，在此运行方式下，高低压绕组之间的阻抗称为半穿越阻
抗。
分裂阻抗和穿越阻抗之比，一般称为分裂系数。
8、分裂变压器有以下优缺点：
a.能有效地限制低压侧短路电流，因而可选用轻型开关
设备，节省投资。正常运行时，分裂变压器的穿越阻抗和普
通变压器的阻抗值相同，当低压侧一端短路时，由于分裂阻
抗较大，短路电流较小。
b.在应用分裂变压器对两段母线供电时，当一段母线发
生短路时，除能有效地限制短路电流外，还能使另一段母线
上电压保持一定水平，不致影响用户的运行。
c.分裂变压器在制造上复杂，例如当低压绕组产生接地
故障时，很大的电流流向一侧绕组，在分裂变压器铁芯中失
去磁的平衡，在轴向上产生巨大的短路机械应力，必须采
