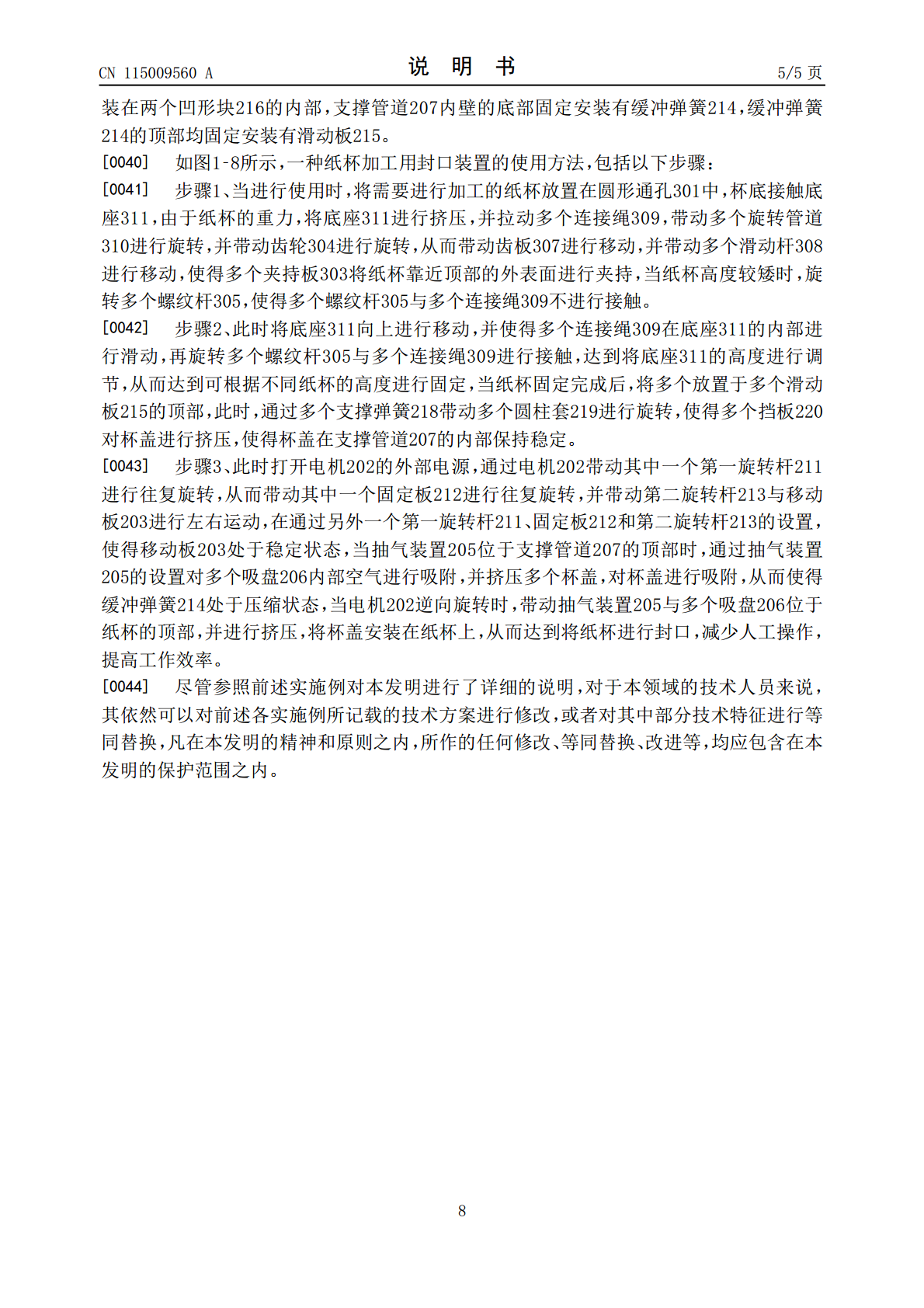

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115009560A(43)申请公布日2022.09.06(21)申请号202210576902.4(22)申请日2022.05.25(71)申请人安徽省万美纸塑有限公司地址246121安徽省安庆市怀宁县高河镇独秀大道北30号(72)发明人董江龙周述中黄志王杏平刘琼蓉王一龙周述南(74)专利代理机构合肥东邦滋原专利代理事务所(普通合伙)34155专利代理师王天马(51)Int.Cl.B65B7/28(2006.01)B65B59/00(2006.01)权利要求书2页说明书5页附图6页(54)发明名称一种纸杯加工用封口装置及其使用方法(57)摘要本发明公开了一种纸杯加工用封口装置及其使用方法，包括包括操作台，所述操作台的顶部设置有安装机构。本发明实现了，将需要进行加工的纸杯放置在圆形通孔中，杯底接触底座，由于纸杯的重力，将底座进行挤压，并拉动多个连接绳，带动多个旋转管道进行旋转，并带动齿轮进行旋转，从而带动齿板进行移动，并带动多个滑动杆进行移动，使得多个夹持板将纸杯靠近顶部的外表面进行夹持，当纸杯高度较矮时，旋转多个螺纹杆，使得多个螺纹杆与多个连接绳不进行接触，此时将底座向上进行移动，并使得多个连接绳在底座的内部进行滑动，再旋转多个螺纹杆与多个连接绳进行接触，达到将底座的高度进行调节，从而达到可根据不同纸杯的高度进行固定。CN115009560ACN115009560A权利要求书1/2页1.一种纸杯加工用封口装置，包括操作台(1)，其特征在于，所述操作台(1)的顶部设置有安装机构(2)，所述操作台(1)外表面的中心处固定安装有夹持机构(3)；所述夹持机构(3)包括圆形通孔(301)，所述圆形通孔(301)的内部通过轴承安装有多个第三旋转杆(302)，多个所述第三旋转杆(302)的外表面均固定安装有扭曲弹簧(306)，多个所述扭曲弹簧(306)外表面的另一侧均固定安装有旋转管道(310)，多个所述旋转管道(310)的外表面均固定安装有连接绳(309)，多个所述旋转管道(310)外表面的一侧均固定安装有齿轮(304)，多个所述齿轮(304)的顶部均啮合连接有齿板(307)，多个所述齿板(307)的顶部均固定安装有滑动杆(308)，多个所述滑动杆(308)的一端均固定安装有夹持板(303)，多个所述连接绳(309)靠近底部的外表面滑动套设有底座(311)。2.根据权利要求1所述的一种纸杯加工用封口装置，其特征在于：所述安装机构(2)包括支撑板(201)和支撑管道(207)，所述支撑板(201)靠近顶部的内部均活动嵌设有第一旋转杆(211)，其中一个所述支撑板(201)外表面的右侧固定安装有电机(202)，所述电机(202)通过辅助板固定安装在支撑板(201)外表面的右侧。3.根据权利要求1所述的一种纸杯加工用封口装置，其特征在于：所述底座(311)的底部固定安装有多个固定圆柱(312)，多个所述固定圆柱(312)的外表面均螺纹嵌设有螺纹杆(305)，多个所述固定圆柱(312)均活动套设有多个连接绳(309)的外表面，多个所述滑动杆(308)均活动嵌设在操作台(1)的内部。4.根据权利要求2所述的一种纸杯加工用封口装置，其特征在于：两个所述第一旋转杆(211)的左端均固定安装有固定板(212)，两个所述固定板(212)靠近顶部的左侧均活动安装有第二旋转杆(213)，两个所述第二旋转杆(213)的左侧固定安装有移动板(203)，所述移动板(203)底部的中心处固定安装有L型杆(204)。5.根据权利要求4所述的一种纸杯加工用封口装置，其特征在于：所述L型杆(204)的底部固定安装有挤压板(209)，所述挤压板(209)的外表面活动套设有空心管道(208)，所述空心管道(208)内壁的底部固定安装有复位弹簧(210)，所述复位弹簧(210)的顶部固定安装在挤压板(209)的底部，所述空心管道(208)的底部固定安装有抽气装置(205)，所述抽气装置(205)的底部固定安装有多个吸盘(206)。6.根据权利要求5所述的一种纸杯加工用封口装置，其特征在于：所述支撑板(201)固定安装在操作台(1)靠近右侧的顶部，所述支撑管道(207)靠近顶部的内壁均固定安装有两个凹形块(216)，两个所述凹形块(216)的内部均固定安装有固定杆(217)，两个所述固定杆(217)的外表面均活动套设有圆柱套(219)。7.根据权利要求6所述的一种纸杯加工用封口装置，其特征在于：两个所述圆柱套(219)相对的一侧均通过辅助杆固定安装有挡板(220)，两个所述圆柱套(219)外表面的两侧均固定安装有支撑弹簧(218)，多个所述支撑弹簧(218)的另一端均固定安装在两个凹形块(216)的内部，所述支撑管道
