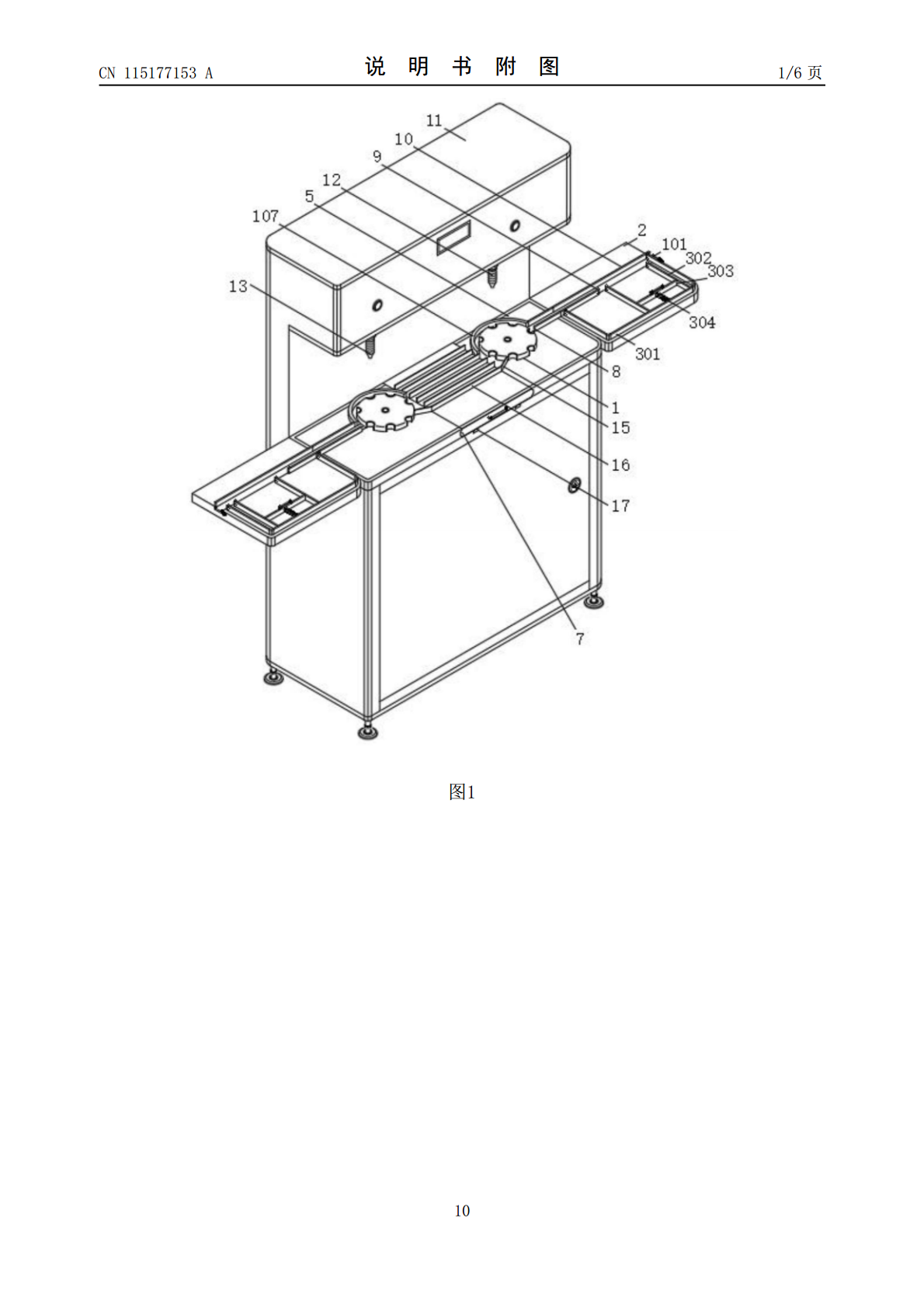

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115177153A(43)申请公布日2022.10.14(21)申请号202210951589.8(22)申请日2022.08.09(71)申请人北部湾大学地址535011广西壮族自治区钦州市钦南区滨海大道12号(72)发明人邓军林吴启帆张世强董大伟卢瑞涛邱圣临侯睿涵邓川奥(74)专利代理机构重庆聚为捷知识产权代理事务所(普通合伙)50297专利代理师黄海鸥(51)Int.Cl.A47J31/44(2006.01)A47J31/46(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种商用饮水机辅助接水支架(57)摘要本发明公开了一种商用饮水机辅助接水支架，属于饮水机技术领域，包括商用饮水机主体，所述商用饮水机主体内侧的顶部分别安装有热水出水头和温水出水头，所述温水出水头和热水出水头的下方均设置有水杯上传机构。本发明中，待水杯装满热水或温水后，第二电动马达继续驱动轮盘转动，在轮盘的传动效果下水杯向托盘的方向流动，水杯在与第四导流板发生接触时，水杯会沿着第四导流板的斜面进入到托盘上，系统自动控制液压缸推动托盘移动，便于第四导流板将水杯按照顺序依次摆放到多个栅板之间，服务人员将装有水杯的托盘取出进行水杯的分发工作，实现了连续接水，同时还能够避免水杯分发错误，提升了服务质量。CN115177153ACN115177153A权利要求书1/2页1.一种商用饮水机辅助接水支架，包括商用饮水机主体(11)，所述商用饮水机主体(11)内侧的顶部分别安装有热水出水头(12)和温水出水头(13)，其特征在于，所述温水出水头(13)和热水出水头(12)的下方均设置有水杯上传机构(1)，所述水杯上传机构(1)包括轮盘(101)，所述轮盘(101)用于通过轮盘(101)的转动实现水杯的连续接水；所述商用饮水机主体(11)的两侧端面均通过弹簧合页铰接有第一托架(2)，且两个第一托架(2)顶部对应两个水杯上传机构(1)的位置均配置有上料机构(3)，所述上料机构(3)用于自动将水杯上传至水杯上传机构(1)上，且两个上料机构(3)之间设置有驱动机构(4)，所述驱动机构(4)用于为两个水杯上传机构(1)提供动力，并改变两个水杯上传机构(1)的上传方向。2.根据权利要求1所述的一种商用饮水机辅助接水支架，其特征在于，所述商用饮水机主体(11)内侧底部对应热水出水头(12)和温水出水头(13)的位置均设置有第二托架(5)，所述第二托架(5)的底部和商用饮水机主体(11)内侧的底部均卡接有第一轴承，所述第一轴承内转动连接有第一转动轴(104)，所述第一转动轴(104)的底端固定连接有从动轮(112)，所述从动轮(112)的表面通过传动带(105)与主动轮(106)传动连接，所述主动轮(106)固定连接在第二传动轴的表面，所述第二转动轴的顶端通过第二轴承转动连接在商用饮水机主体(11)的内部；所述第一转动轴(104)的顶端与轮盘(101)的底部固定连接，所述轮盘(101)的圆周面上开设有多个呈环形阵列的卡槽(102)，所述卡槽(102)内嵌设有补偿垫(103)，所述补偿垫(103)的外弧面通过第三支撑弹簧与卡槽(102)的内弧面固定连接，所述轮盘(101)的外围套设有弧形外箍(107)，所述弧形外箍(107)的底部固定连接在第二托架(5)的顶部，所述第二托架(5)的顶部开设有第一安装槽(108)，并且第一托架(2)顶部对应第一安装槽(108)的位置开设有第二安装槽(14)，所述第二安装槽(14)和第一安装槽(108)内转动连接有传送辊(110)，且两个传送辊(110)之间通过传送带(109)传动连接；所述传送辊(110)的端部通过第三轴承转动连接在第一安装槽(108)或第二安装槽(14)内侧的端面上，且其中一个传送辊(110)的端部固定连接有第一电动马达(111)，所述第一电动马达(111)机身的表面固定连接在第一托架(2)的侧端面上。3.根据权利要求2所述的一种商用饮水机辅助接水支架，其特征在于，所述传送带(109)包括主皮带(1091)，所述主皮带(1091)的一端开设有缓冲槽，所述缓冲槽内套接有副皮带(1092)，所述副皮带(1092)的一端通过第四支撑弹簧与缓冲槽内侧的端面固定连接，所述副皮带(1092)的另一端与主皮带(1091)的另一端固定连接。4.根据权利要求1所述的一种商用饮水机辅助接水支架，其特征在于，所述上料机构(3)包括外框(301)，所述外框(301)的底部固定连接在第一托架(2)的顶部，所述外框(301)内侧对应传送带(109)的位置固定连接有限位导流板(302)。5.根据权利要求4所述的一种商用饮水机辅助接水支架，其特征在于，所述限位导流板(302)的数量为两个
