一种变压器绝缘纸板的切割装置.pdf

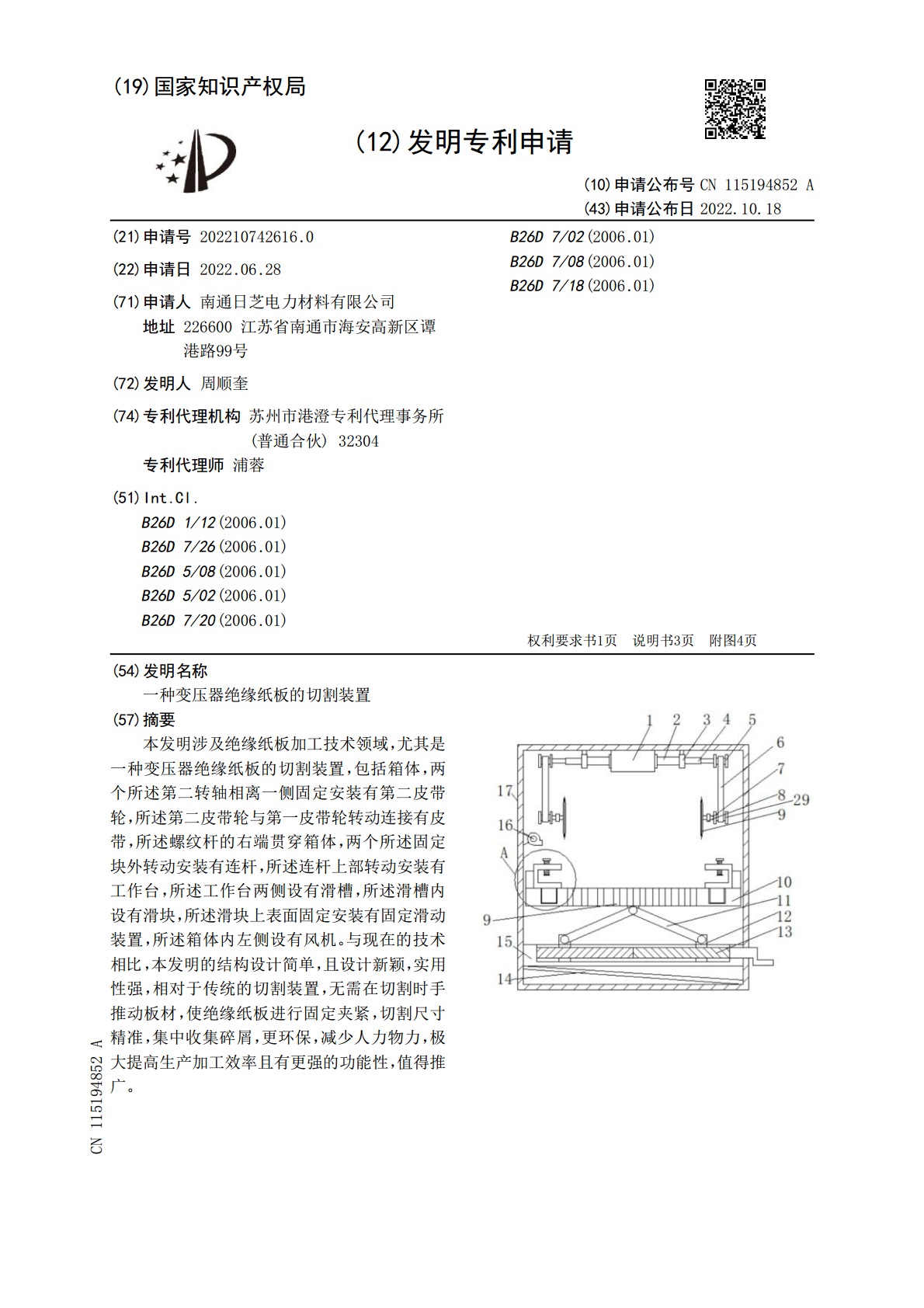

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115194852A(43)申请公布日2022.10.18(21)申请号202210742616.0B26D7/02(2006.01)(22)申请日2022.06.28B26D7/08(2006.01)B26D7/18(2006.01)(71)申请人南通日芝电力材料有限公司地址226600江苏省南通市海安高新区谭港路99号(72)发明人周顺奎(74)专利代理机构苏州市港澄专利代理事务所(普通合伙)32304专利代理师浦蓉(51)Int.Cl.B26D1/12(2006.01)B26D7/26(2006.01)B26D5/08(2006.01)B26D5/02(2006.01)B26D7/20(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种变压器绝缘纸板的切割装置(57)摘要本发明涉及绝缘纸板加工技术领域，尤其是一种变压器绝缘纸板的切割装置，包括箱体，两个所述第二转轴相离一侧固定安装有第二皮带轮，所述第二皮带轮与第一皮带轮转动连接有皮带，所述螺纹杆的右端贯穿箱体，两个所述固定块外转动安装有连杆，所述连杆上部转动安装有工作台，所述工作台两侧设有滑槽，所述滑槽内设有滑块，所述滑块上表面固定安装有固定滑动装置，所述箱体内左侧设有风机。与现在的技术相比，本发明的结构设计简单，且设计新颖，实用性强，相对于传统的切割装置，无需在切割时手推动板材，使绝缘纸板进行固定夹紧，切割尺寸精准，集中收集碎屑，更环保，减少人力物力，极大提高生产加工效率且有更强的功能性，值得推广。CN115194852ACN115194852A权利要求书1/1页1.一种变压器绝缘纸板的切割装置，包括箱体（17），其特征在于，所述箱体（17）内部上表固定安装有双轴电机（1），所述双轴电机（1）输出端转动安装有第一转轴（2），所述第一转轴（2）两端外侧均设有第一轴承（3），且第一轴承（3）与箱体（17）固定连接，所述第一转轴（2）内均固定安装有伸缩杆（4），两个所述伸缩杆（4）相离一端固定安装有第一皮带轮（5），所述箱体（17）内固定安装有固定杆（18），所述固定杆（18）一端固定安装有第二轴承（8），两个所述第二轴承（8）内均设有第二转轴（7），两个所述第二转轴（7）相靠近一侧固定安装有切割刀（9），两个所述第二转轴（7）相离一侧固定安装有第二皮带轮（29），所述第二皮带轮（29）与第一皮带轮（5）转动连接有皮带（6），所述箱体（17）内下部设有U型板（15），所述U型板（15）内转动安装有螺纹杆（13），所述螺纹杆（13）的右端贯穿箱体（17），所述螺纹杆（13）外侧螺纹安装有两个固定块（12），两个所述固定块（12）外转动安装有连杆（11），所述连杆（11）上部转动安装有工作台（10），所述工作台（10）两侧设有滑槽（24），所述滑槽（24）内设有滑块（23），所述滑块（23）上表面固定安装有固定滑动装置，所述箱体（17）内左侧设有风机（16）。2.根据权利要求1所述的一种变压器绝缘纸板的切割装置，其征在于，所述固定滑动装置包括与滑块（23）固定的夹紧板（20），所述夹紧板（20）上表面设有贯穿夹紧板（20）的螺栓（21），两个所述夹紧板（20）远离的一侧固定安装有移动板（25），所述移动板（25）后方设有电动推杆（26），所述电动推杆（26）与工作台（10）固定连接。3.根据权利要求1所述的一种变压器绝缘纸板的切割装置，其特征在于，所述工作台（10）上表面设有刻度尺（28）。4.根据权利要求1所述的一种变压器绝缘纸板的切割装置，其特征在于，所述箱体（17）外表面设有柜门（27），所述柜门（27）中部设有观察窗（22）。5.根据权利要求1所述的一种变压器绝缘纸板的切割装置，其特征在于，所述工作台（10）内部设有数个通孔（19）。6.根据权利要求1所述的一种变压器绝缘纸板的切割装置，其特征在于，所述箱体（17）内部下表面设有废料仓（14）。7.根据权利要求2所述的一种变压器绝缘纸板的切割装置，其特征在于，所述螺栓（21）下端设有防滑橡胶垫。2CN115194852A说明书1/3页一种变压器绝缘纸板的切割装置技术领域[0001]本发明涉及绝缘纸板加工技术领域，尤其涉及一种变压器绝缘纸板的切割装置。背景技术[0002]电绝缘纸板是电气工业绝缘用纸板的总称。通常有空气绝缘纸板和油绝缘纸板等，具有良好的绝缘性、耐热性、耐久性等。空气绝缘纸板还须有较高的紧度和耐电压强度，用未漂硫酸盐木浆为原料，经粘状打浆制成，用于电动机、电力仪表等中。油绝缘板还须有低的紧度和良好的吸收性，以适当比例的未漂硫酸盐木浆和破布浆为原料，经游离状短纤维打浆制成，用于变压器、起动器和断路器等，现有的绝缘纸板切割装置存在一定
