可互锁的阀门电动装置手电动切换机构.pdf

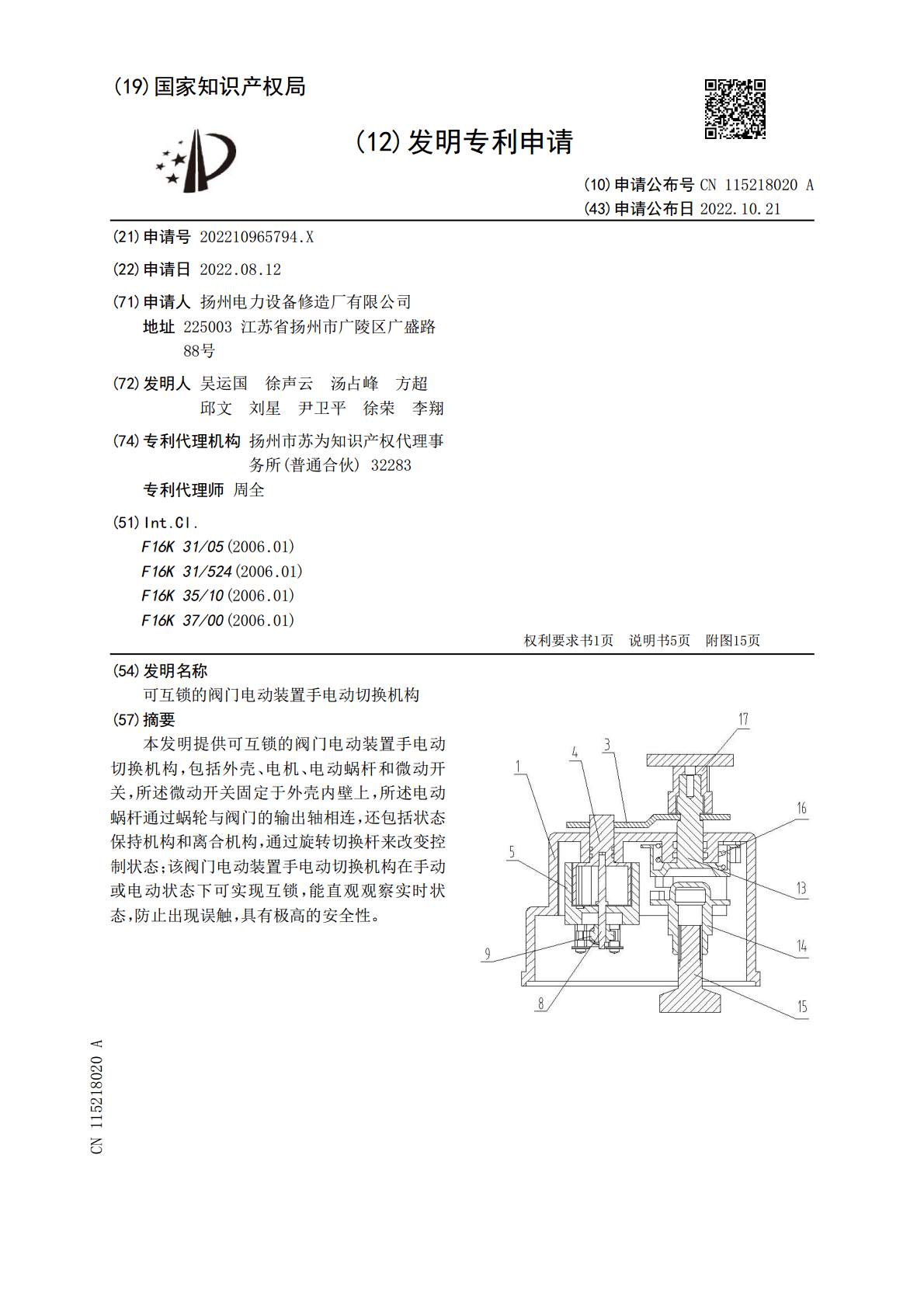

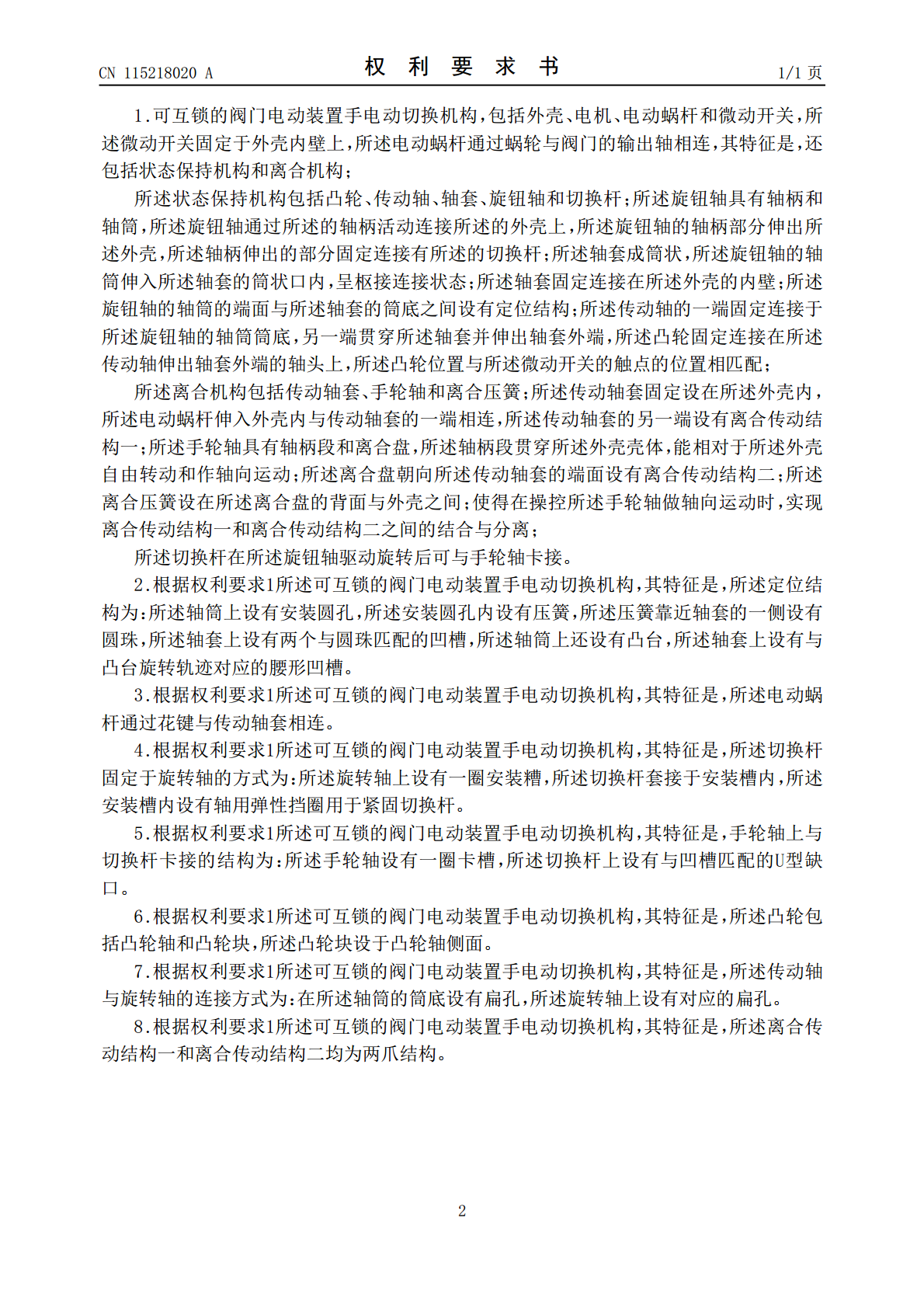

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115218020A(43)申请公布日2022.10.21(21)申请号202210965794.X(22)申请日2022.08.12(71)申请人扬州电力设备修造厂有限公司地址225003江苏省扬州市广陵区广盛路88号(72)发明人吴运国徐声云汤占峰方超邱文刘星尹卫平徐荣李翔(74)专利代理机构扬州市苏为知识产权代理事务所(普通合伙)32283专利代理师周全(51)Int.Cl.F16K31/05(2006.01)F16K31/524(2006.01)F16K35/10(2006.01)F16K37/00(2006.01)权利要求书1页说明书5页附图15页(54)发明名称可互锁的阀门电动装置手电动切换机构(57)摘要本发明提供可互锁的阀门电动装置手电动切换机构，包括外壳、电机、电动蜗杆和微动开关，所述微动开关固定于外壳内壁上，所述电动蜗杆通过蜗轮与阀门的输出轴相连，还包括状态保持机构和离合机构，通过旋转切换杆来改变控制状态；该阀门电动装置手电动切换机构在手动或电动状态下可实现互锁，能直观观察实时状态，防止出现误触，具有极高的安全性。CN115218020ACN115218020A权利要求书1/1页1.可互锁的阀门电动装置手电动切换机构，包括外壳、电机、电动蜗杆和微动开关，所述微动开关固定于外壳内壁上，所述电动蜗杆通过蜗轮与阀门的输出轴相连，其特征是，还包括状态保持机构和离合机构；所述状态保持机构包括凸轮、传动轴、轴套、旋钮轴和切换杆；所述旋钮轴具有轴柄和轴筒，所述旋钮轴通过所述的轴柄活动连接所述的外壳上，所述旋钮轴的轴柄部分伸出所述外壳，所述轴柄伸出的部分固定连接有所述的切换杆；所述轴套成筒状，所述旋钮轴的轴筒伸入所述轴套的筒状口内，呈枢接连接状态；所述轴套固定连接在所述外壳的内壁；所述旋钮轴的轴筒的端面与所述轴套的筒底之间设有定位结构；所述传动轴的一端固定连接于所述旋钮轴的轴筒筒底，另一端贯穿所述轴套并伸出轴套外端，所述凸轮固定连接在所述传动轴伸出轴套外端的轴头上，所述凸轮位置与所述微动开关的触点的位置相匹配；所述离合机构包括传动轴套、手轮轴和离合压簧；所述传动轴套固定设在所述外壳内，所述电动蜗杆伸入外壳内与传动轴套的一端相连，所述传动轴套的另一端设有离合传动结构一；所述手轮轴具有轴柄段和离合盘，所述轴柄段贯穿所述外壳壳体，能相对于所述外壳自由转动和作轴向运动；所述离合盘朝向所述传动轴套的端面设有离合传动结构二；所述离合压簧设在所述离合盘的背面与外壳之间；使得在操控所述手轮轴做轴向运动时，实现离合传动结构一和离合传动结构二之间的结合与分离；所述切换杆在所述旋钮轴驱动旋转后可与手轮轴卡接。2.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，所述定位结构为：所述轴筒上设有安装圆孔，所述安装圆孔内设有压簧，所述压簧靠近轴套的一侧设有圆珠，所述轴套上设有两个与圆珠匹配的凹槽，所述轴筒上还设有凸台，所述轴套上设有与凸台旋转轨迹对应的腰形凹槽。3.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，所述电动蜗杆通过花键与传动轴套相连。4.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，所述切换杆固定于旋转轴的方式为：所述旋转轴上设有一圈安装糟，所述切换杆套接于安装槽内，所述安装槽内设有轴用弹性挡圈用于紧固切换杆。5.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，手轮轴上与切换杆卡接的结构为：所述手轮轴设有一圈卡槽，所述切换杆上设有与凹槽匹配的U型缺口。6.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，所述凸轮包括凸轮轴和凸轮块，所述凸轮块设于凸轮轴侧面。7.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，所述传动轴与旋转轴的连接方式为：在所述轴筒的筒底设有扁孔，所述旋转轴上设有对应的扁孔。8.根据权利要求1所述可互锁的阀门电动装置手电动切换机构，其特征是，所述离合传动结构一和离合传动结构二均为两爪结构。2CN115218020A说明书1/5页可互锁的阀门电动装置手电动切换机构技术领域[0001]本发明属于阀门电动装置技术领域，具体涉及对阀门电动装置中手‑电动切换机构的改进。背景技术[0002]在阀门电动装置中，手‑电动切换机构是不可或缺的部分，其作用是使阀门电动装置既具备电动驱动阀门工作的功能，又具备在某种情况下用人工操作阀门工作的功能。[0003]现有的阀门电动装置手电动切换机构，包括电机，输出轴，蜗轮，电动蜗杆，离合机构和手轮。电动状态下，离合机构使得手轮和电动蜗杆脱开，电机驱动电动蜗杆,经蜗轮变向驱动输出轴控制阀门开合，手动状态下，离合机构使得手轮和电动蜗杆连接，使得手轮
