一种电力通信光缆高空巡查设备.pdf

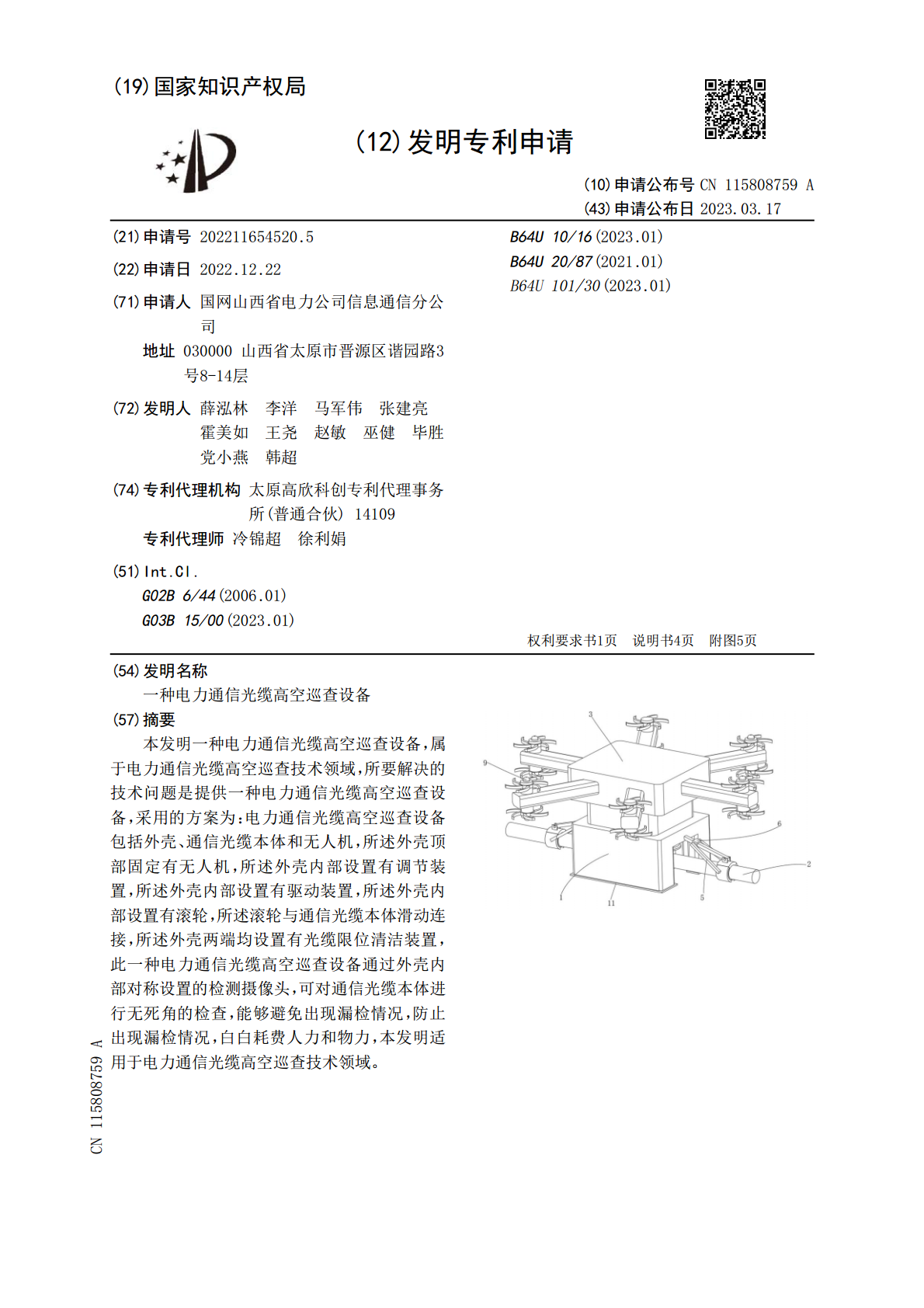

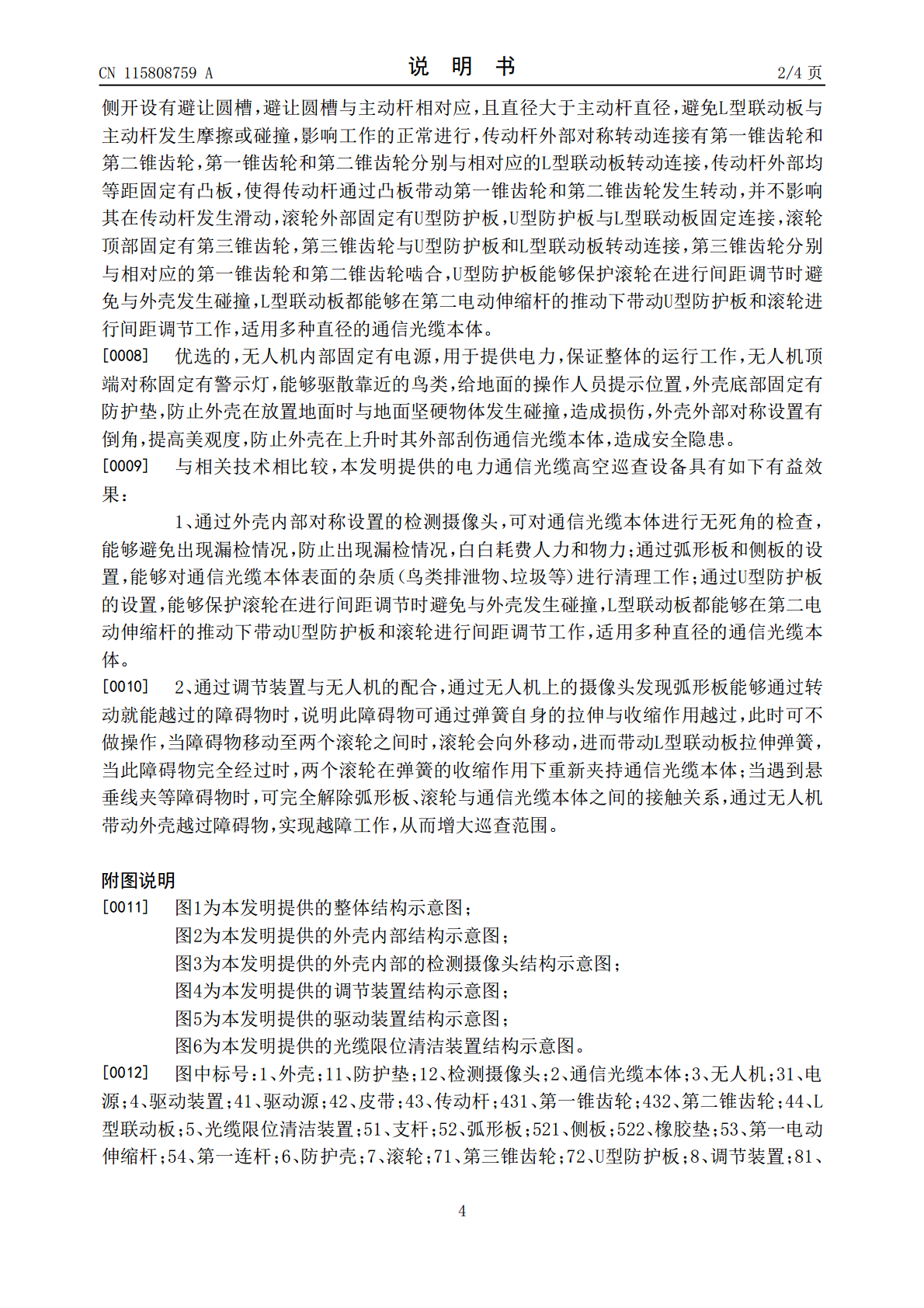

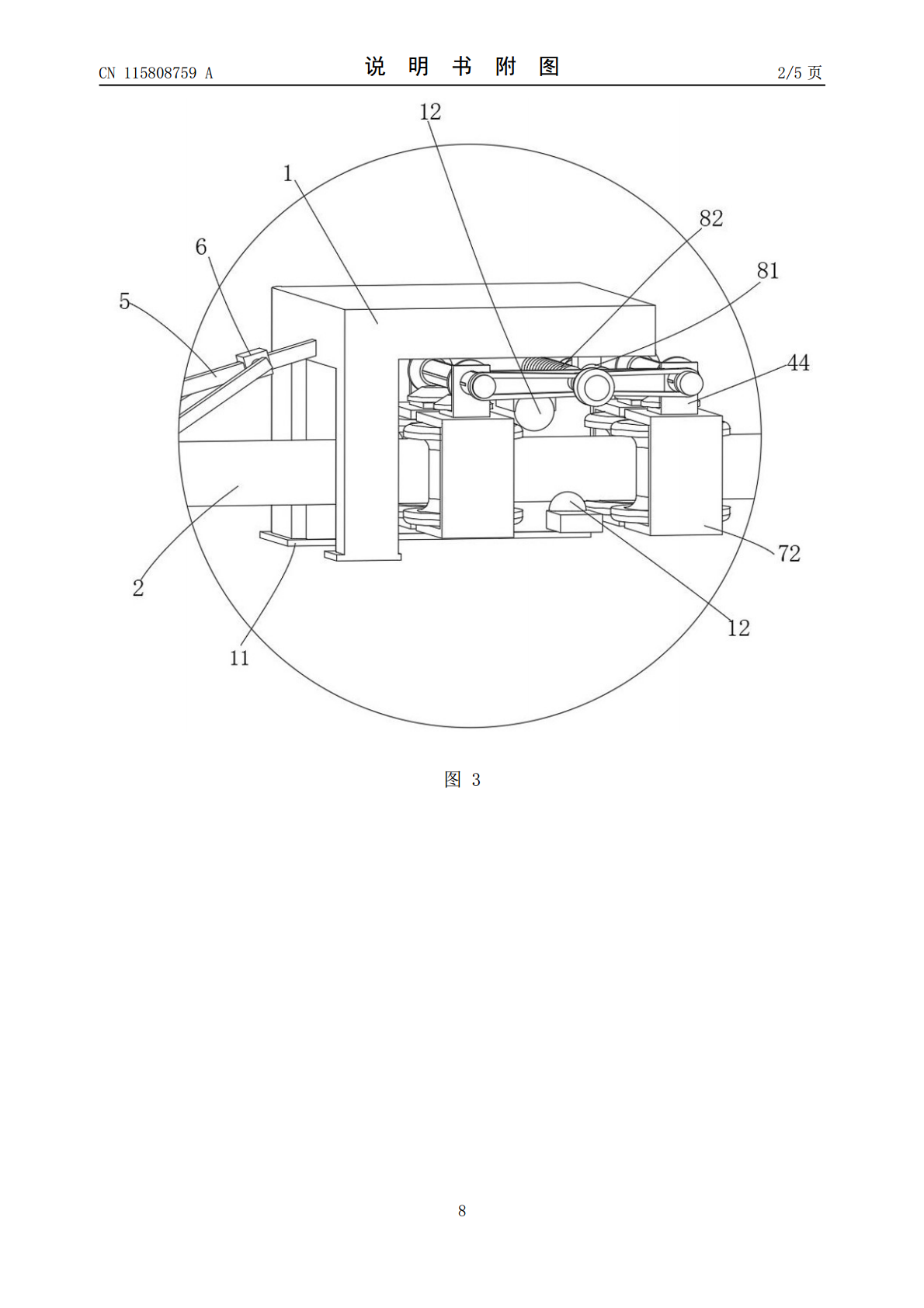

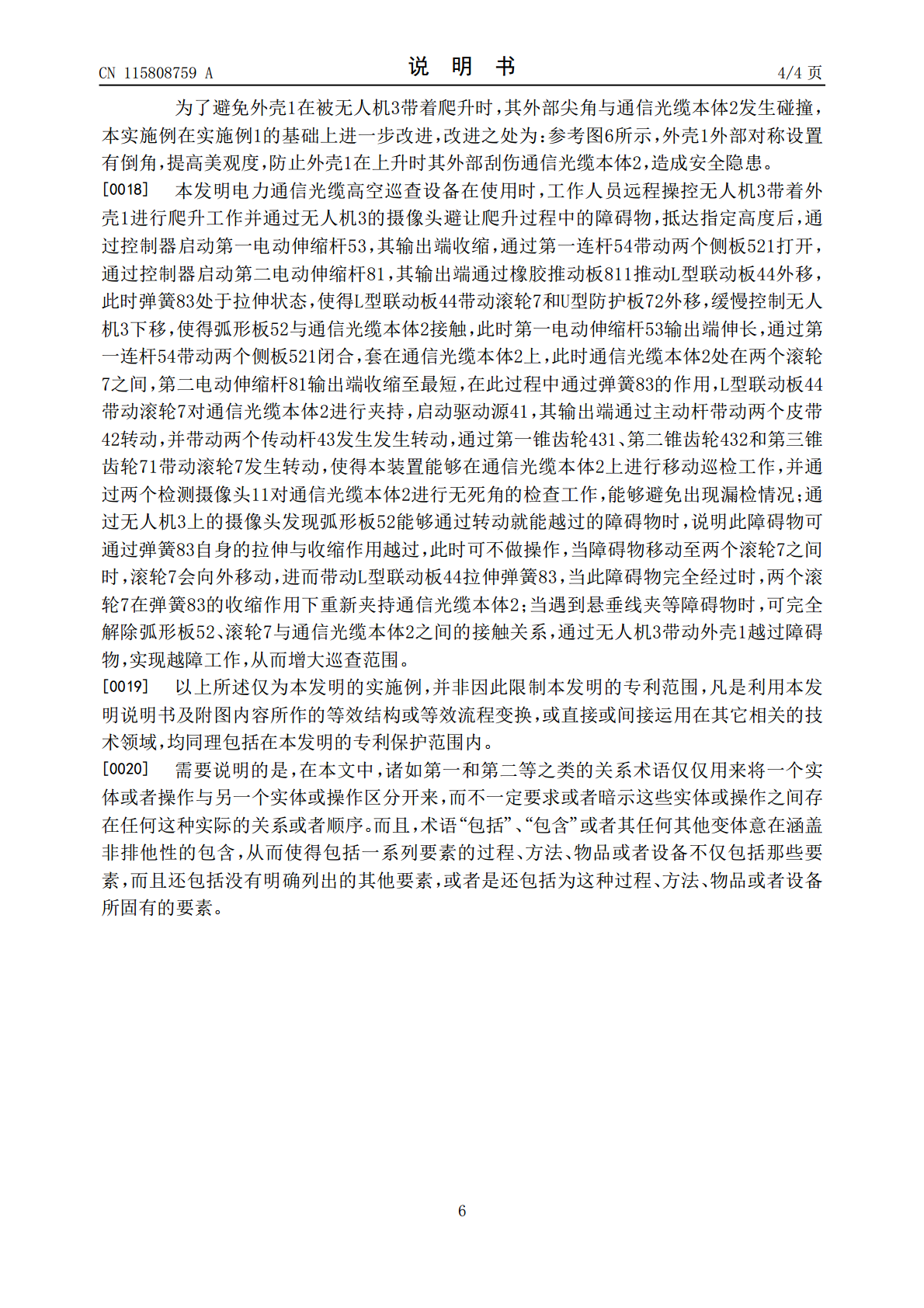

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115808759A(43)申请公布日2023.03.17(21)申请号202211654520.5B64U10/16(2023.01)(22)申请日2022.12.22B64U20/87(2021.01)B64U101/30(2023.01)(71)申请人国网山西省电力公司信息通信分公司地址030000山西省太原市晋源区谐园路3号8-14层(72)发明人薛泓林李洋马军伟张建亮霍美如王尧赵敏巫健毕胜党小燕韩超(74)专利代理机构太原高欣科创专利代理事务所(普通合伙)14109专利代理师冷锦超徐利娟(51)Int.Cl.G02B6/44(2006.01)G03B15/00(2023.01)权利要求书1页说明书4页附图5页(54)发明名称一种电力通信光缆高空巡查设备(57)摘要本发明一种电力通信光缆高空巡查设备，属于电力通信光缆高空巡查技术领域，所要解决的技术问题是提供一种电力通信光缆高空巡查设备，采用的方案为：电力通信光缆高空巡查设备包括外壳、通信光缆本体和无人机，所述外壳顶部固定有无人机，所述外壳内部设置有调节装置，所述外壳内部设置有驱动装置，所述外壳内部设置有滚轮，所述滚轮与通信光缆本体滑动连接，所述外壳两端均设置有光缆限位清洁装置，此一种电力通信光缆高空巡查设备通过外壳内部对称设置的检测摄像头，可对通信光缆本体进行无死角的检查，能够避免出现漏检情况，防止出现漏检情况，白白耗费人力和物力，本发明适用于电力通信光缆高空巡查技术领域。CN115808759ACN115808759A权利要求书1/1页1.一种电力通信光缆高空巡查设备，包括外壳（1）、通信光缆本体（2）和无人机（3），所述外壳（1）顶部固定有无人机（3），所述外壳（1）内部设置有调节装置（8），所述外壳（1）内部设置有驱动装置（4），所述外壳（1）内部设置有滚轮（7），所述滚轮（7）与通信光缆本体（2）滑动连接，所述外壳（1）两端均设置有光缆限位清洁装置（5），其特征在于：所述外壳（1）内部对称固定有检测摄像头（12），所述光缆限位清洁装置（5）包括支杆（51）、弧形板（52）、第一电动伸缩杆（53）和第一连杆（54），所述外壳（1）两端均固定有支杆（51），所述支杆（51）内部固定有第一电动伸缩杆（53），所述支杆（51）一端铰接有弧形板（52），所述第一电动伸缩杆（53）输出端固定有第一连杆（54），所述调节装置（8）包括限位柱（82）和弹簧（83），所述外壳（1）内部固定有限位柱（82），所述限位柱（82）外部套设有弹簧（83）。2.根据权利要求1所述的电力通信光缆高空巡查设备，其特征在于，所述第一电动伸缩杆（53）外部固定有防护壳（6），所述防护壳（6）与支杆（51）固定连接，所述弧形板（52）外部对称转动连接有侧板（521），所述侧板（521）与第一连杆（54）一一对应，且二者固定连接，所述侧板（521）内部固定有橡胶垫（522）。3.根据权利要求1所述的电力通信光缆高空巡查设备，其特征在于，所述调节装置（8）还包括第二电动伸缩杆（81），所述外壳（1）内部固定有第二电动伸缩杆（81），所述第二电动伸缩杆（81）输出端均固定有橡胶推动板（811）。4.根据权利要求1所述的电力通信光缆高空巡查设备，其特征在于，所述驱动装置（4）包括驱动源（41）、皮带（42）、传动杆（43）和L型联动板（44），所述外壳（1）内部固定有驱动源（41），所述驱动源（41）输出端固定有主动杆，所述主动杆外部对称传动连接有皮带（42），所述外壳（1）内部对称转动连接有传动杆（43），所述传动杆（43）外部对称滑动连接有L型联动板（44），所述L型联动板（44）与限位柱（82）滑动连接，两个所述L型联动板（44）通过弹簧（83）弹性连接。5.根据权利要求4所述的电力通信光缆高空巡查设备，其特征在于，所述驱动源（41）可为小型电机或大功率电动马达，其中一个所述L型联动板（44）一侧开设有避让圆槽，所述避让圆槽与主动杆相对应，且直径大于主动杆直径。6.根据权利要求4所述的电力通信光缆高空巡查设备，其特征在于，所述传动杆（43）外部对称转动连接有第一锥齿轮（431）和第二锥齿轮（432），所述第一锥齿轮（431）和第二锥齿轮（432）分别与相对应的L型联动板（44）转动连接，所述传动杆（43）外部均等距固定有凸板。7.根据权利要求4所述的电力通信光缆高空巡查设备，其特征在于，所述滚轮（7）外部固定有U型防护板（72），所述U型防护板（72）与L型联动板（44）固定连接，所述滚轮（7）顶部固定有第三锥齿轮（71），所述第三锥齿轮（71）与U型防护板（72）和L型联动板（44）转动连接，所述第三锥齿轮（71）分别与相对应的第一锥
