一种密封效果好的水泵.pdf

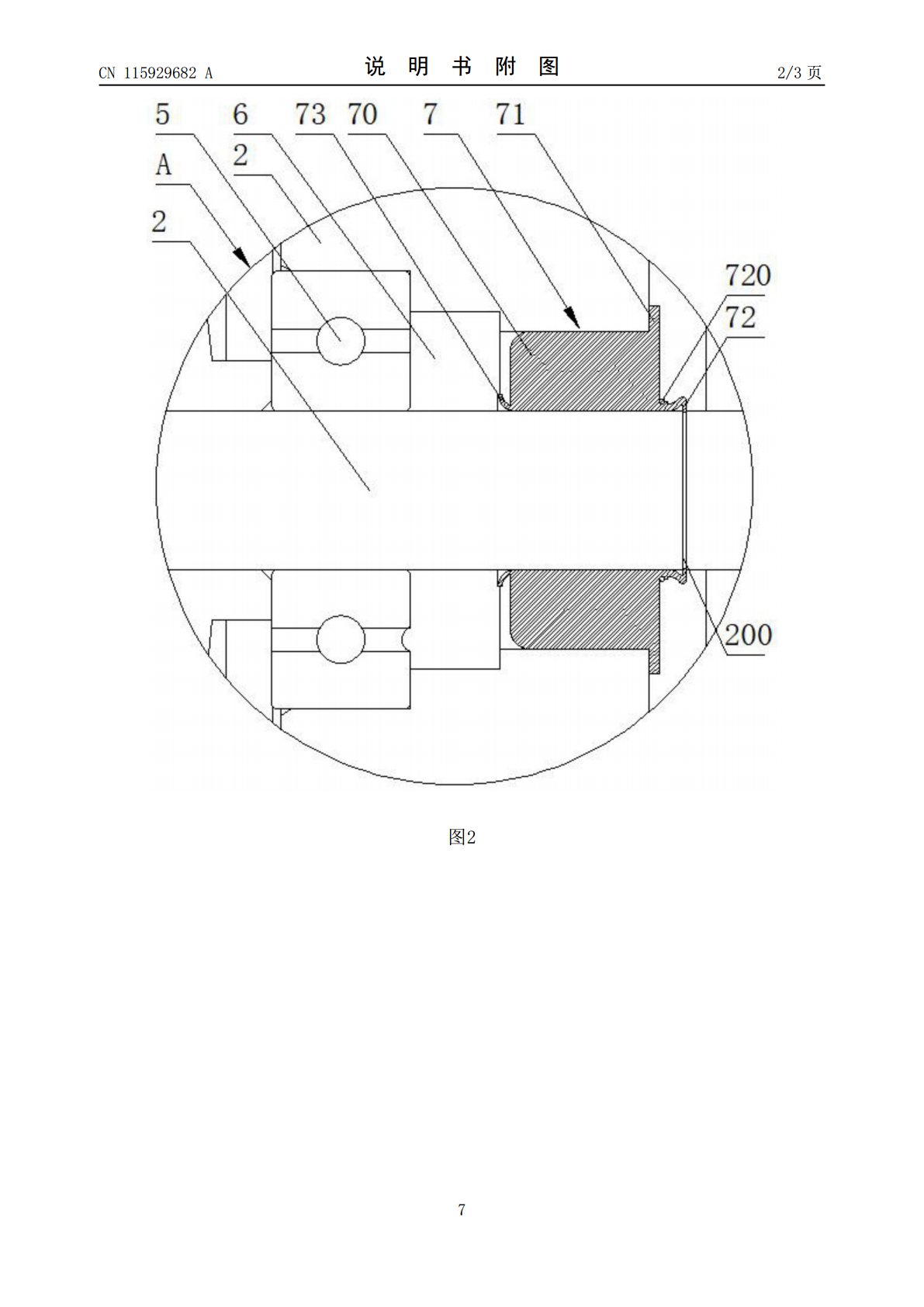

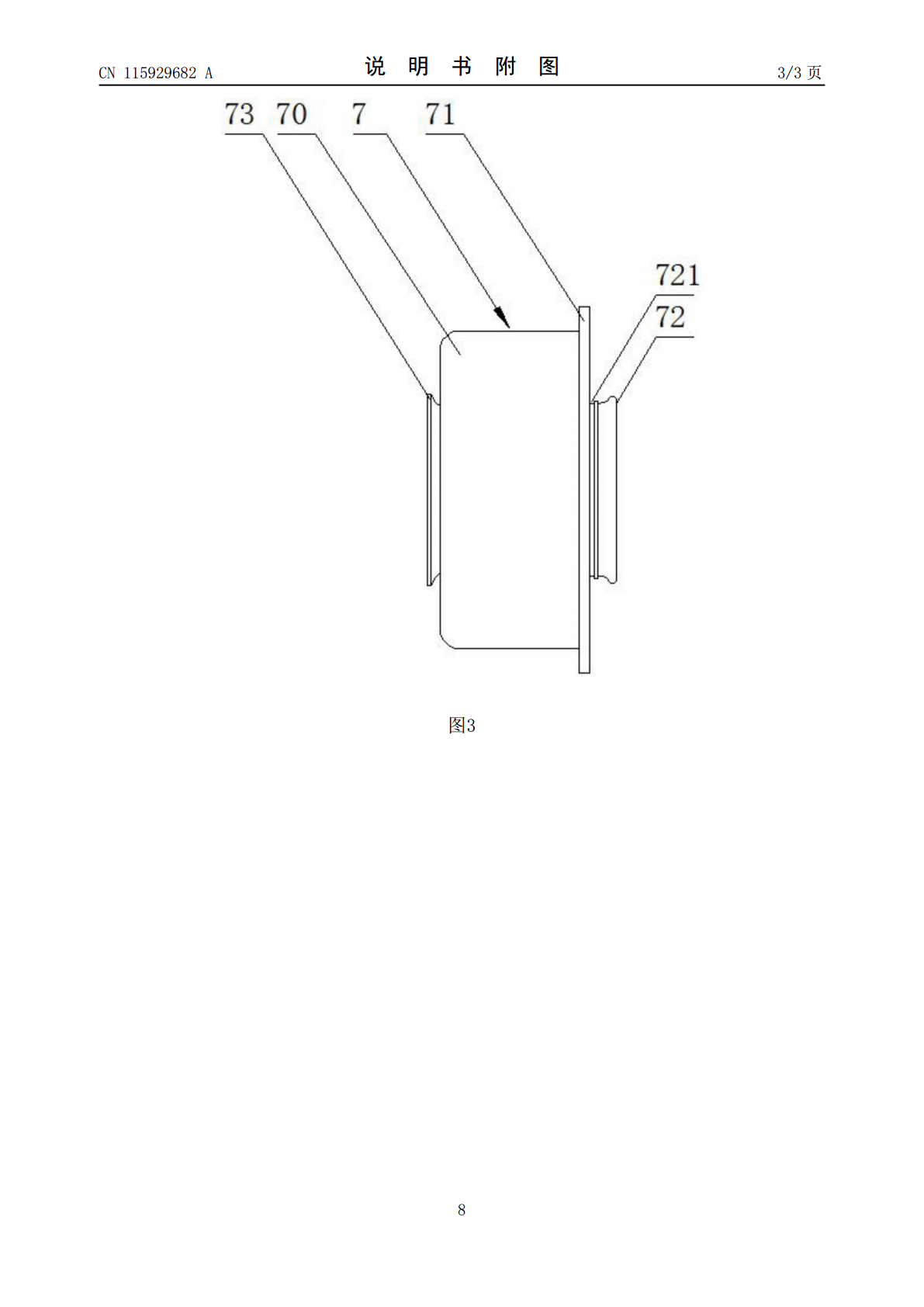

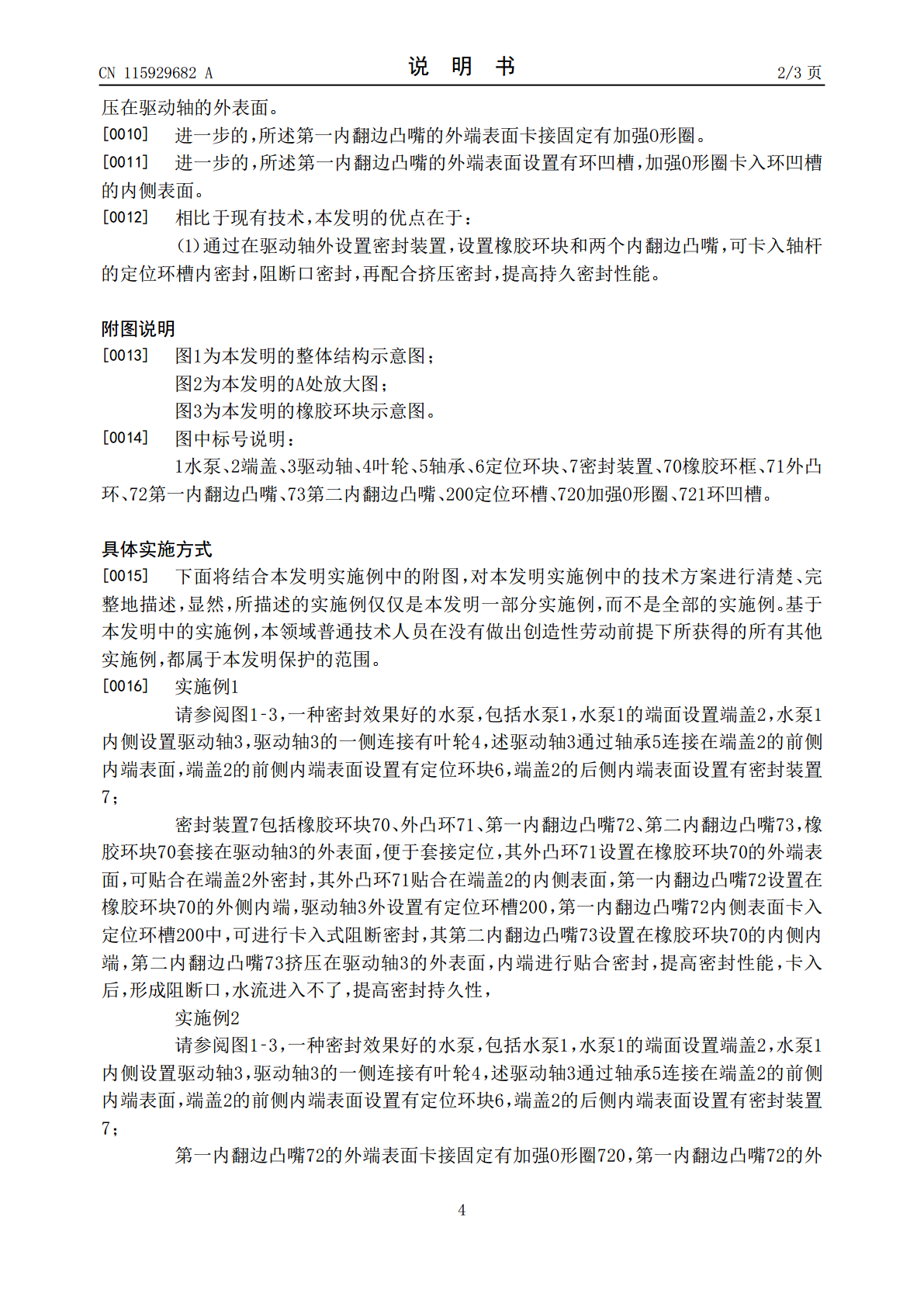

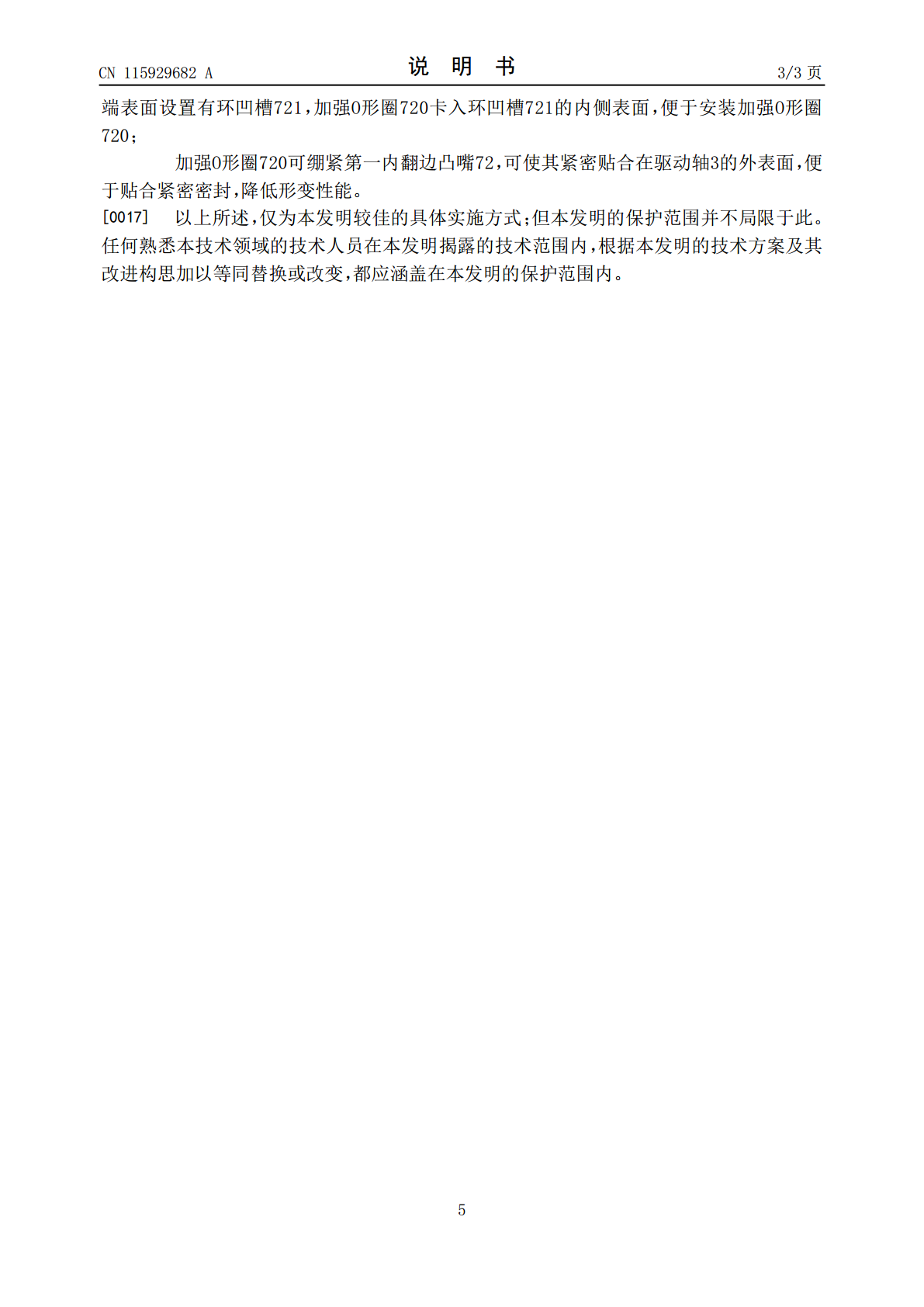

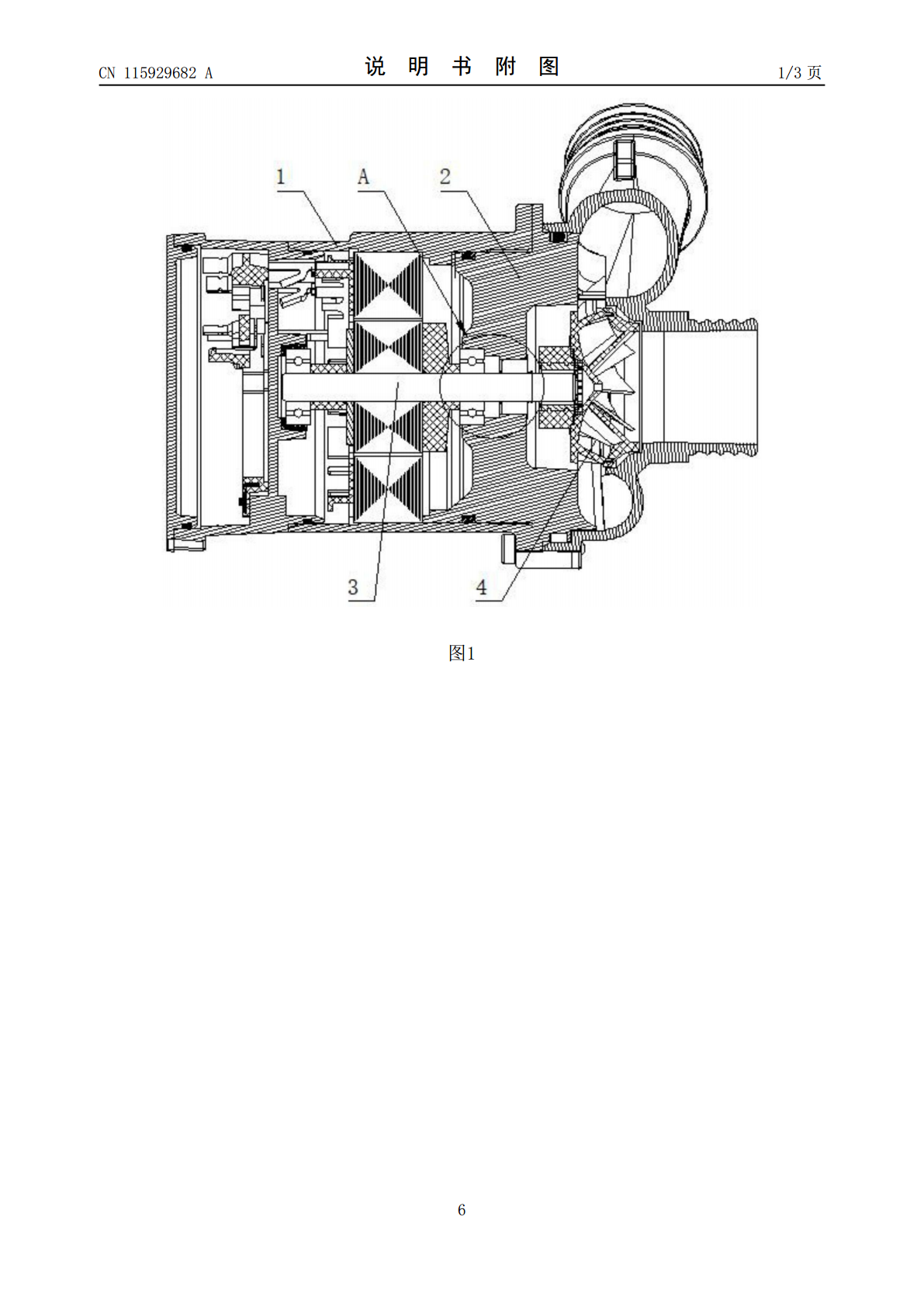

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115929682A(43)申请公布日2023.04.07(21)申请号202310003449.2(22)申请日2023.01.03(71)申请人浙江硕大汽车电子有限公司地址314000浙江省嘉兴市桐乡市桐乡经济开发区广华路86号1幢396室(72)发明人陈洪进(74)专利代理机构温州瓯越专利代理有限公司33211专利代理师章乐文(51)Int.Cl.F04D29/12(2006.01)F04D29/62(2006.01)F04D29/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种密封效果好的水泵(57)摘要本发明公开了一种密封效果好的水泵，包括水泵，所述水泵的端面设置端盖，所述水泵内侧设置驱动轴，所述驱动轴的一侧连接有叶轮，述驱动轴通过轴承连接在端盖的前侧内端表面，所述端盖的前侧内端表面设置有定位环块，所述端盖的后侧内端表面设置有密封装置，通过在驱动轴外设置密封装置，设置橡胶环块和两个内翻边凸嘴，可卡入轴杆的定位环槽内密封，阻断口密封，再配合挤压密封，提高持久密封性能。CN115929682ACN115929682A权利要求书1/1页1.一种密封效果好的水泵，包括水泵（1），其特征在于：所述水泵（1）的端面设置端盖（2），所述水泵（1）内侧设置驱动轴（3），所述驱动轴（3）的一侧连接有叶轮（4），述驱动轴（3）通过轴承（5）连接在端盖（2）的前侧内端表面，所述端盖（2）的前侧内端表面设置有定位环块（6），所述端盖（2）的后侧内端表面设置有密封装置（7）。2.根据权利要求1所述的一种密封效果好的水泵，其特征在于：所述密封装置（7）包括橡胶环块（70）、外凸环（71）、第一内翻边凸嘴（72）、第二内翻边凸嘴（73）。3.根据权利要求1所述的一种密封效果好的水泵，其特征在于：所述橡胶环块（70）套接在驱动轴（3）的外表面，外凸环（71）设置在橡胶环块（70）的外端表面，外凸环（71）贴合在端盖（2）的内侧表面。4.根据权利要求1所述的一种密封效果好的水泵，其特征在于：所述第一内翻边凸嘴（72）设置在橡胶环块（70）的外侧内端，驱动轴（3）外设置有定位环槽（200），第一内翻边凸嘴（72）内侧表面卡入定位环槽（200）中。5.根据权利要求1所述的一种密封效果好的水泵，其特征在于：所述第二内翻边凸嘴（73）设置在橡胶环块（70）的内侧内端。6.根据权利要求5所述的一种密封效果好的水泵，其特征在于：所述第二内翻边凸嘴（73）挤压在驱动轴（3）的外表面。7.根据权利要求1所述的一种密封效果好的水泵，其特征在于：所述第一内翻边凸嘴（72）的外端表面卡接固定有加强O形圈（720）。8.根据权利要求1所述的一种密封效果好的水泵，其特征在于：所述第一内翻边凸嘴（72）的外端表面设置有环凹槽（721）。9.根据权利要求7所述的一种密封效果好的水泵，其特征在于：所述加强O形圈（720）卡入环凹槽（721）的内侧表面。2CN115929682A说明书1/3页一种密封效果好的水泵技术领域[0001]本发明涉及水泵领域，更具体地说，涉及一种密封效果好的水泵。背景技术[0002]水泵是输送液体或使液体增压的机械，它将原动机的机械能或其他外部能量传送给液体，水泵的轴杆处在长期使用时易于磨损密封件，密封性不佳；现有技术中密封时，现有的水泵采用在塑料套两端加O型圈隔水，长期使用时容易发生泄露；现有技术公开专利中，CN213360551U本发明公开了一种水泵密封结构，包括泵轴、盘根和两个限位环，泵轴与盘根转动连接，盘根的一端卡合连接有第一防护壳，盘根的另一端卡合连接第二防护壳，第一防护壳一端的内壁卡合连接有第一密封圈，第二防护壳一端的内壁卡合连接第二密封圈，第一密封圈和第二密封圈均与泵轴转动连接；本发明的有益效果是：本发明一种水泵密封结构，通过将盘根与泵轴转动连接，泵轴转动时，盘根能够对泵轴密封，通过设置第一防护壳和第二防护壳能够对盘根进行防护，同时能够对盘根限位，通过设置第一密封圈和第二密封圈能够对第一防护壳和第二防护壳进行密封，通过第三密封圈提高了第一防护壳与第二防护壳之间的密封性；其公开的专利技术中，采用的还是密封圈挤压贴合在轴杆外密封，长期旋转磨损后，密封圈形变，密封减弱。发明内容[0003]针对现有技术中存在的问题，本发明的目的在于提供一种密封效果好的水泵，通过在驱动轴外设置密封装置，设置橡胶环块和两个内翻边凸嘴，可卡入轴杆的定位环槽内密封，阻断口密封，再配合挤压密封，提高持久密封性能。[0004]为解决上述问题，本发明采用如下的技术方案。[0005]一种密封效果好的水泵，包括水泵，所述水泵的端面设置端盖，所述水泵内侧设置驱动轴，所述驱动轴的一侧连接有叶轮，述驱动
