电动环卫车底盘及应用其的电动环卫车.pdf

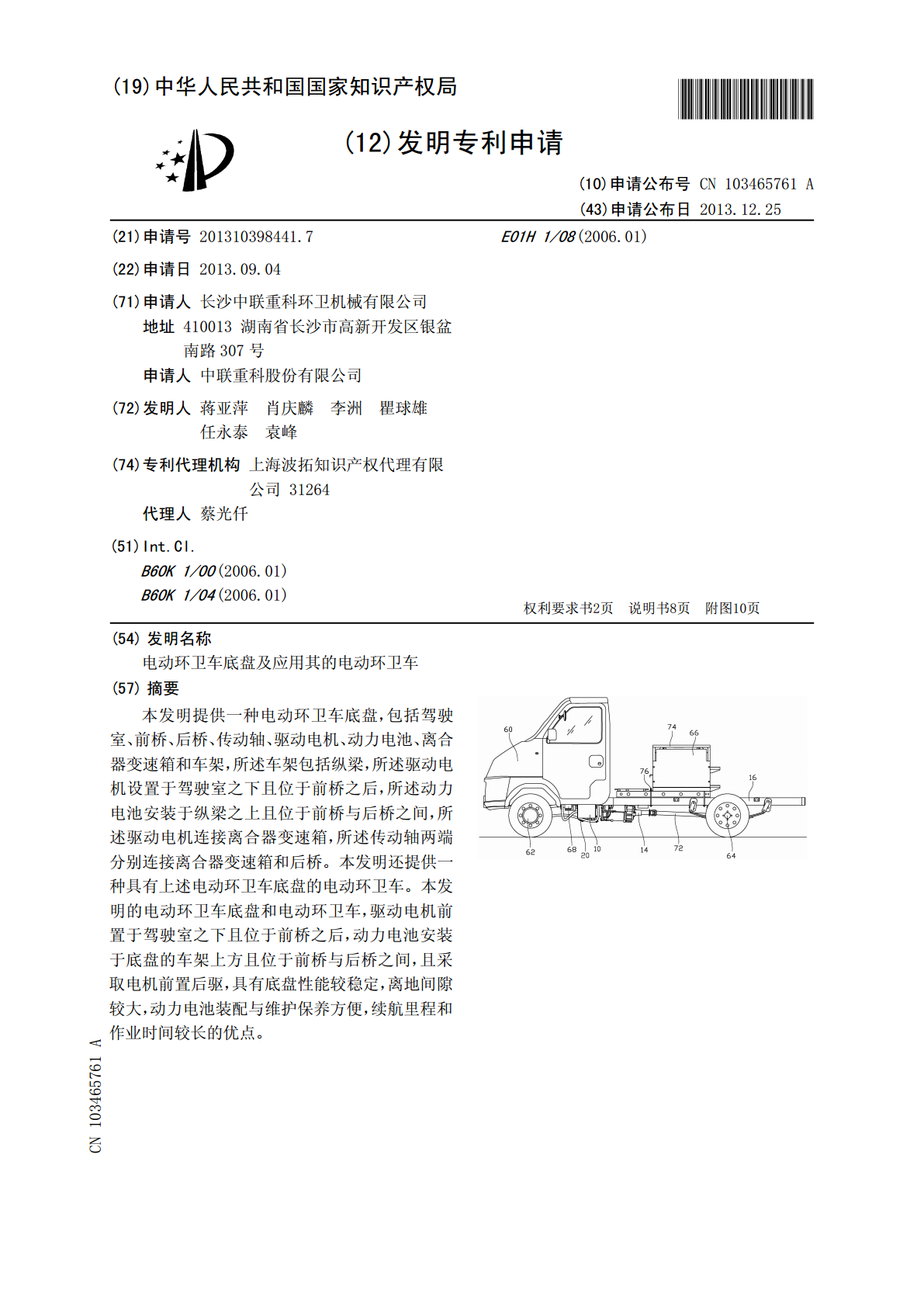

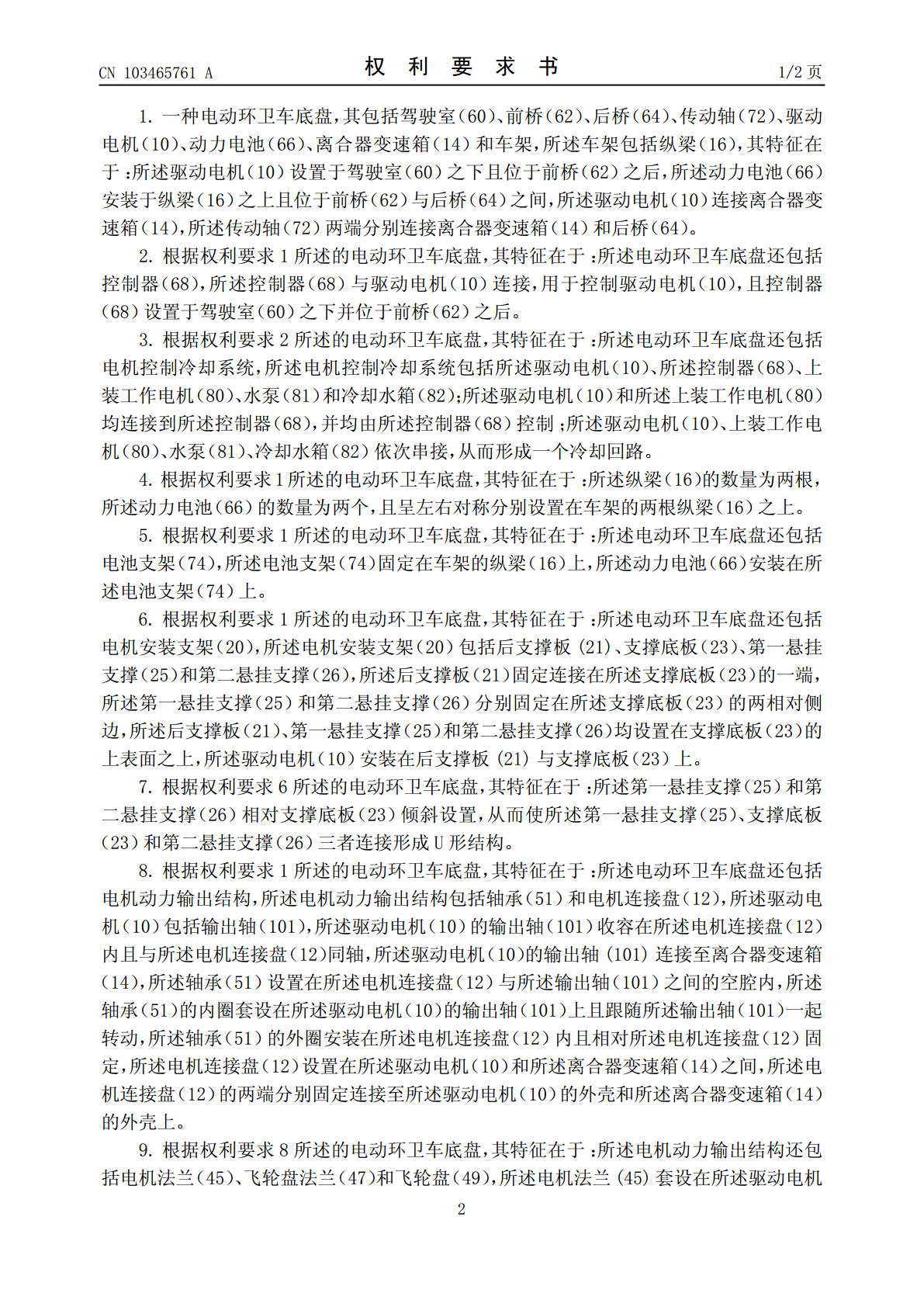

(19)中华人民共和国国家知识产权局*CN103465761A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103465761103465761A(43)申请公布日2013.12.25(21)申请号201310398441.7E01H1/08(2006.01)(22)申请日2013.09.04(71)申请人长沙中联重科环卫机械有限公司地址410013湖南省长沙市高新开发区银盆南路307号申请人中联重科股份有限公司(72)发明人蒋亚萍肖庆麟李洲瞿球雄任永泰袁峰(74)专利代理机构上海波拓知识产权代理有限公司31264代理人蔡光仟(51)Int.Cl.B60K1/00(2006.01)B60K1/04(2006.01)权权利要求书2页利要求书2页说明书8页说明书8页附图10页附图10页(54)发明名称电动环卫车底盘及应用其的电动环卫车(57)摘要本发明提供一种电动环卫车底盘，包括驾驶室、前桥、后桥、传动轴、驱动电机、动力电池、离合器变速箱和车架，所述车架包括纵梁，所述驱动电机设置于驾驶室之下且位于前桥之后，所述动力电池安装于纵梁之上且位于前桥与后桥之间，所述驱动电机连接离合器变速箱，所述传动轴两端分别连接离合器变速箱和后桥。本发明还提供一种具有上述电动环卫车底盘的电动环卫车。本发明的电动环卫车底盘和电动环卫车，驱动电机前置于驾驶室之下且位于前桥之后，动力电池安装于底盘的车架上方且位于前桥与后桥之间，且采取电机前置后驱，具有底盘性能较稳定，离地间隙较大，动力电池装配与维护保养方便，续航里程和作业时间较长的优点。CN103465761ACN1034657ACN103465761A权利要求书1/2页1.一种电动环卫车底盘，其包括驾驶室（60）、前桥（62）、后桥（64）、传动轴（72）、驱动电机（10）、动力电池（66）、离合器变速箱（14）和车架，所述车架包括纵梁（16），其特征在于：所述驱动电机（10）设置于驾驶室（60）之下且位于前桥（62）之后，所述动力电池（66）安装于纵梁（16）之上且位于前桥（62）与后桥（64）之间，所述驱动电机（10）连接离合器变速箱（14），所述传动轴（72）两端分别连接离合器变速箱（14）和后桥（64）。2.根据权利要求1所述的电动环卫车底盘，其特征在于：所述电动环卫车底盘还包括控制器（68），所述控制器（68）与驱动电机（10）连接，用于控制驱动电机（10），且控制器（68）设置于驾驶室（60）之下并位于前桥（62）之后。3.根据权利要求2所述的电动环卫车底盘，其特征在于：所述电动环卫车底盘还包括电机控制冷却系统，所述电机控制冷却系统包括所述驱动电机（10）、所述控制器（68）、上装工作电机（80）、水泵（81）和冷却水箱（82）；所述驱动电机（10）和所述上装工作电机（80）均连接到所述控制器（68），并均由所述控制器（68）控制；所述驱动电机（10）、上装工作电机（80）、水泵（81）、冷却水箱（82）依次串接，从而形成一个冷却回路。4.根据权利要求1所述的电动环卫车底盘，其特征在于：所述纵梁（16）的数量为两根，所述动力电池（66）的数量为两个，且呈左右对称分别设置在车架的两根纵梁（16）之上。5.根据权利要求1所述的电动环卫车底盘，其特征在于：所述电动环卫车底盘还包括电池支架（74），所述电池支架（74）固定在车架的纵梁（16）上，所述动力电池（66）安装在所述电池支架（74）上。6.根据权利要求1所述的电动环卫车底盘，其特征在于：所述电动环卫车底盘还包括电机安装支架（20），所述电机安装支架（20）包括后支撑板(21)、支撑底板（23）、第一悬挂支撑（25）和第二悬挂支撑（26），所述后支撑板（21）固定连接在所述支撑底板（23）的一端，所述第一悬挂支撑（25）和第二悬挂支撑（26）分别固定在所述支撑底板（23）的两相对侧边，所述后支撑板（21）、第一悬挂支撑（25）和第二悬挂支撑（26）均设置在支撑底板（23）的上表面之上，所述驱动电机（10）安装在后支撑板(21)与支撑底板（23）上。7.根据权利要求6所述的电动环卫车底盘，其特征在于：所述第一悬挂支撑（25）和第二悬挂支撑（26）相对支撑底板（23）倾斜设置，从而使所述第一悬挂支撑（25）、支撑底板（23）和第二悬挂支撑（26）三者连接形成U形结构。8.根据权利要求1所述的电动环卫车底盘，其特征在于：所述电动环卫车底盘还包括电机动力输出结构，所述电机动力输出结构包括轴承（51）和电机连接盘（12），所述驱动电机（10）包括输出轴（101），所述驱动电机（10）的输出轴（101）收容在所述电机连接盘（12）内且与所述电机连接盘（12）同轴，所述驱动电机（10）的输出轴(101)连接至离合器变速箱（14），所述轴承（
