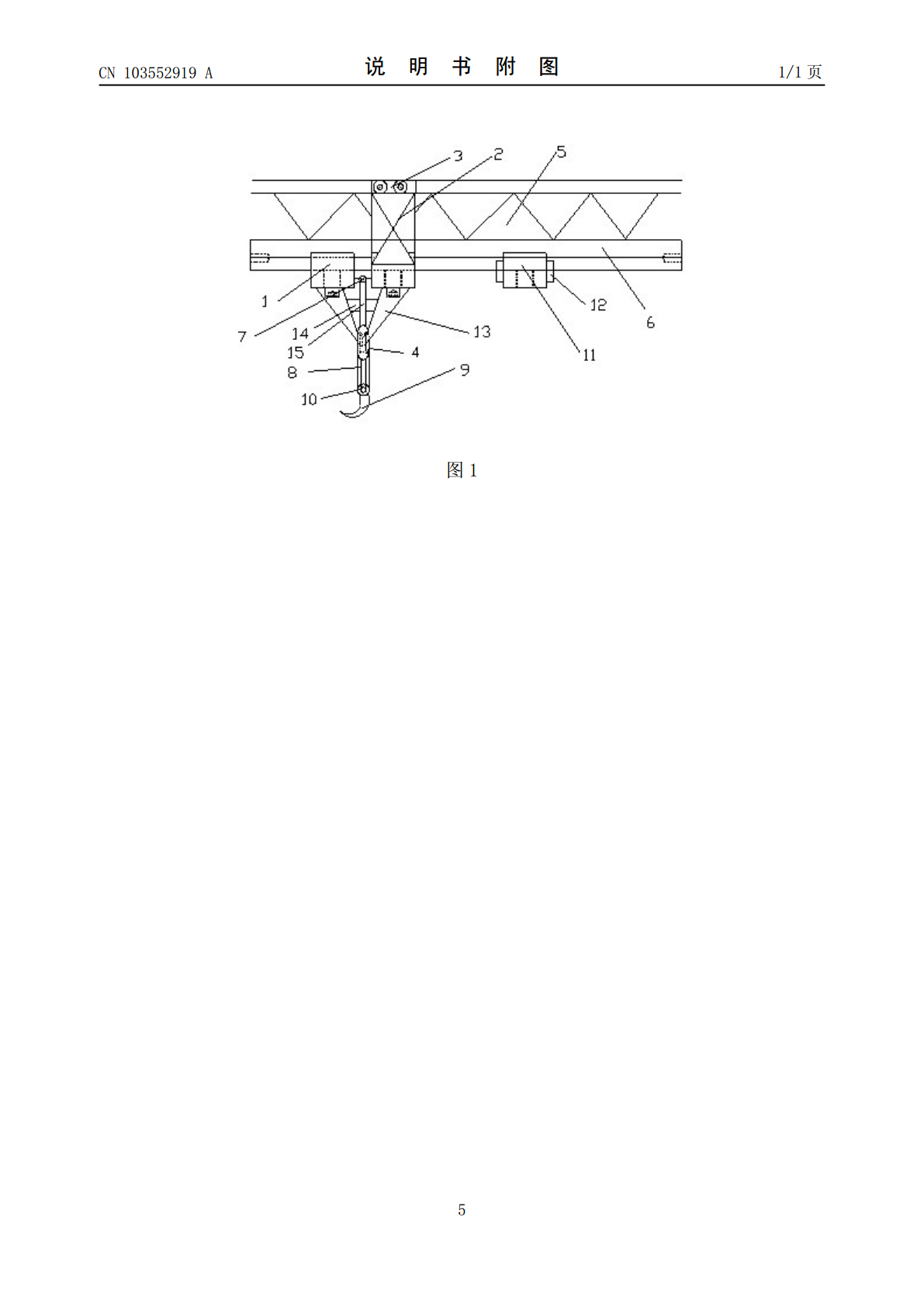

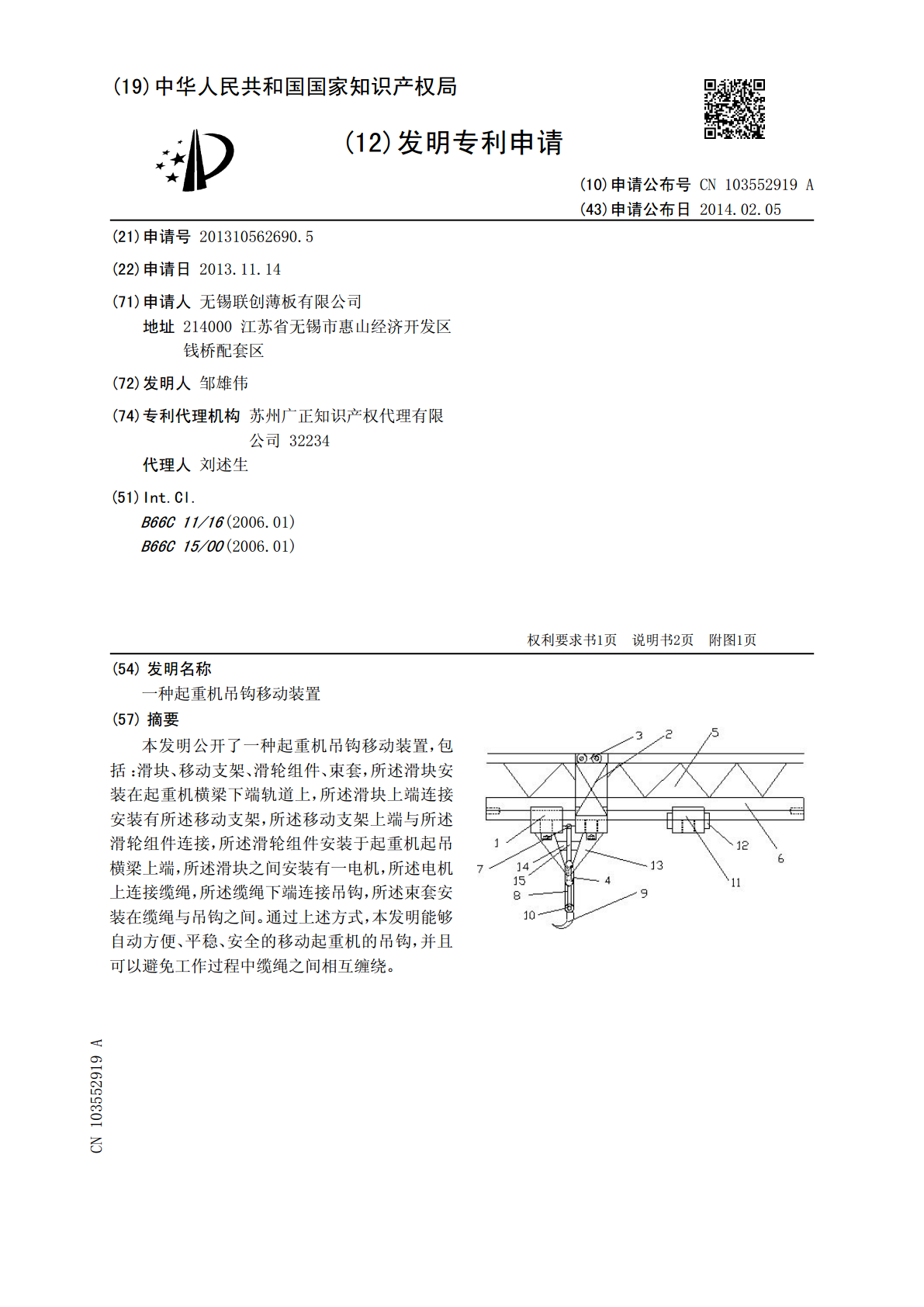

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103552919103552919A(43)申请公布日2014.02.05(21)申请号201310562690.5(22)申请日2013.11.14(71)申请人无锡联创薄板有限公司地址214000江苏省无锡市惠山经济开发区钱桥配套区(72)发明人邹雄伟(74)专利代理机构苏州广正知识产权代理有限公司32234代理人刘述生(51)Int.Cl.B66C11/16(2006.01)B66C15/00(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种起重机吊钩移动装置(57)摘要本发明公开了一种起重机吊钩移动装置，包括：滑块、移动支架、滑轮组件、束套，所述滑块安装在起重机横梁下端轨道上，所述滑块上端连接安装有所述移动支架，所述移动支架上端与所述滑轮组件连接，所述滑轮组件安装于起重机起吊横梁上端，所述滑块之间安装有一电机，所述电机上连接缆绳，所述缆绳下端连接吊钩，所述束套安装在缆绳与吊钩之间。通过上述方式，本发明能够自动方便、平稳、安全的移动起重机的吊钩，并且可以避免工作过程中缆绳之间相互缠绕。CN103552919ACN103529ACN103552919A权利要求书1/1页1.一种起重机吊钩移动装置，其特征在于，包括：滑块、移动支架、滑轮组件、束套，所述滑块安装在起重机横梁下端滑轨上，所述滑块上端连接安装有所述移动支架，所述移动支架上端与所述滑轮组件连接，所述滑轮组件安装于起重机起吊横梁上端，所述滑块之间安装有一电机，所述电机上连接缆绳，所述缆绳下端连接吊钩，所述束套安装在缆绳与吊钩之间。2.根据权利要求1所述的起重机吊钩移动装置，其特征在于，所述电机与吊钩之间还设有滑轮，所述缆绳穿过滑轮与吊钩连接。3.根据权利要求1所述的起重机吊钩移动装置，其特征在于，所述滑轨一端还设有限位块，所述限位块两端安装有夹紧装置，所述夹紧装置为气动元件。4.根据权利要求1所述的起重机吊钩移动装置，其特征在于，所述滑块下端通过螺栓固定连接三角支架，所述三角支架上一平行于滑轨的支杆中央设有开孔，所述三角支架下端顶部也开有开孔，所述三角支架下端还与束套固定连接。5.根据权利要求1所述的起重机吊钩移动装置，其特征在于，所述束套为一收缩元件并与一传感器连接。2CN103552919A说明书1/2页一种起重机吊钩移动装置技术领域[0001]本发明涉及特种设备，特别是涉及一种起重机吊钩移动装置。背景技术[0002]传统的起重机的吊钩通常上面连接一电机，而电机是直接安装在起重机横梁上，由于通常吊起的物件都是大型物件，此时电机必须承载一定的力，对固定电机的零件和移动电机的机构都会造成一定的损耗，而且一旦在受力不均的情况下，电机和吊钩之间的缆绳组会晃动，而造成缆绳之间相互缠绕，影响正常使用。发明内容[0003]本发明主要解决的技术问题是提供一种起重机吊钩移动装置，能够在起重机工作过程平稳、安全的移动吊钩，并且避免工作过程，缆绳之间相互缠绕，干扰正常工作。[0004]为解决上述技术问题，本发明采用的一个技术方案是：提供一种起重机吊钩移动装置，其特征在于，包括：滑块、移动支架、滑轮组件、束套，所述滑块安装在起重机横梁下端滑轨上，所述滑块上端连接安装有所述移动支架，所述移动支架上端与所述滑轮组件连接，所述滑轮组件安装于起重机起吊横梁上端，所述滑块之间安装有一电机，所述电机上连接缆绳，所述缆绳下端连接吊钩，所述束套安装在缆绳与吊钩之间。[0005]在本发明一个较佳实施例中，所述电机与吊钩之间还设有滑轮，所述缆绳穿过滑轮与吊钩连接。[0006]在本发明一个较佳实施例中，所述滑轨一端还设有限位块，所述限位块两端安装有夹紧装置，所述夹紧装置为气动元件。[0007]在本发明一个较佳实施例中，所述滑块下端通过螺栓固定连接三角支架，所述三角支架上一平行于滑轨的支杆中央设有开孔，所述三角支架下端顶部也开有开孔，所述三角支架下端还与束套固定连接。[0008]在本发明一个较佳实施例中，所述束套为一收缩元件并与一传感器连接。[0009]本发明的有益效果是：本发明能够自动方便、平稳、安全的移动起重机的吊钩，并且避免工作过程中缆绳之间相互缠绕。[0010]附图说明[0011]为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：图1是本发明起重机吊钩移动装置一较佳实施例的结构示意图；附图中各部件的标记如下：1、滑块；2、移动支架；3、滑轮组件；4、束套；5、起重
