一种高精度施工用钻孔平台.pdf
2023-08-15
10金币
700KB
8页
是你****元呀
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种高精度施工用钻孔平台.pdf

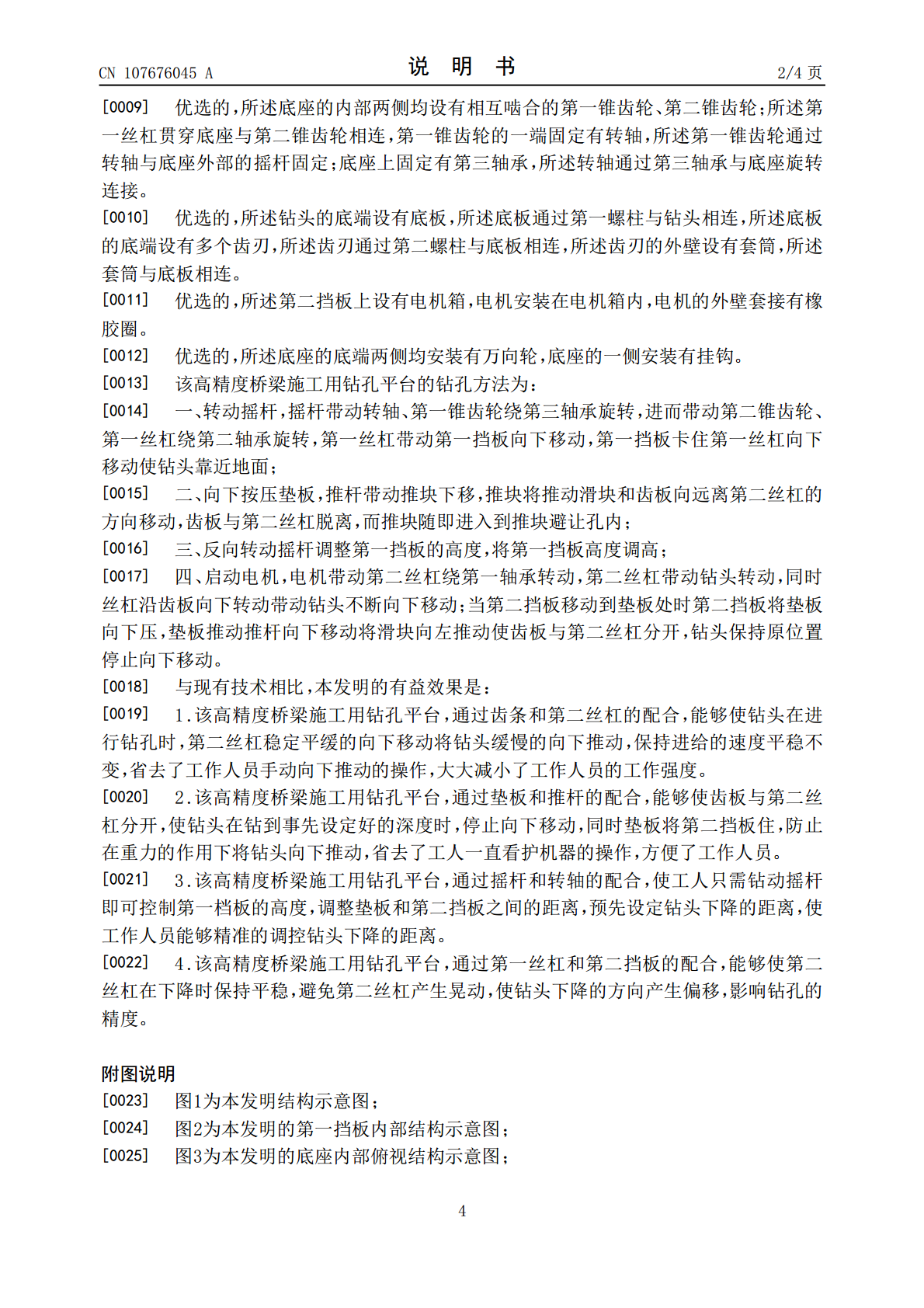

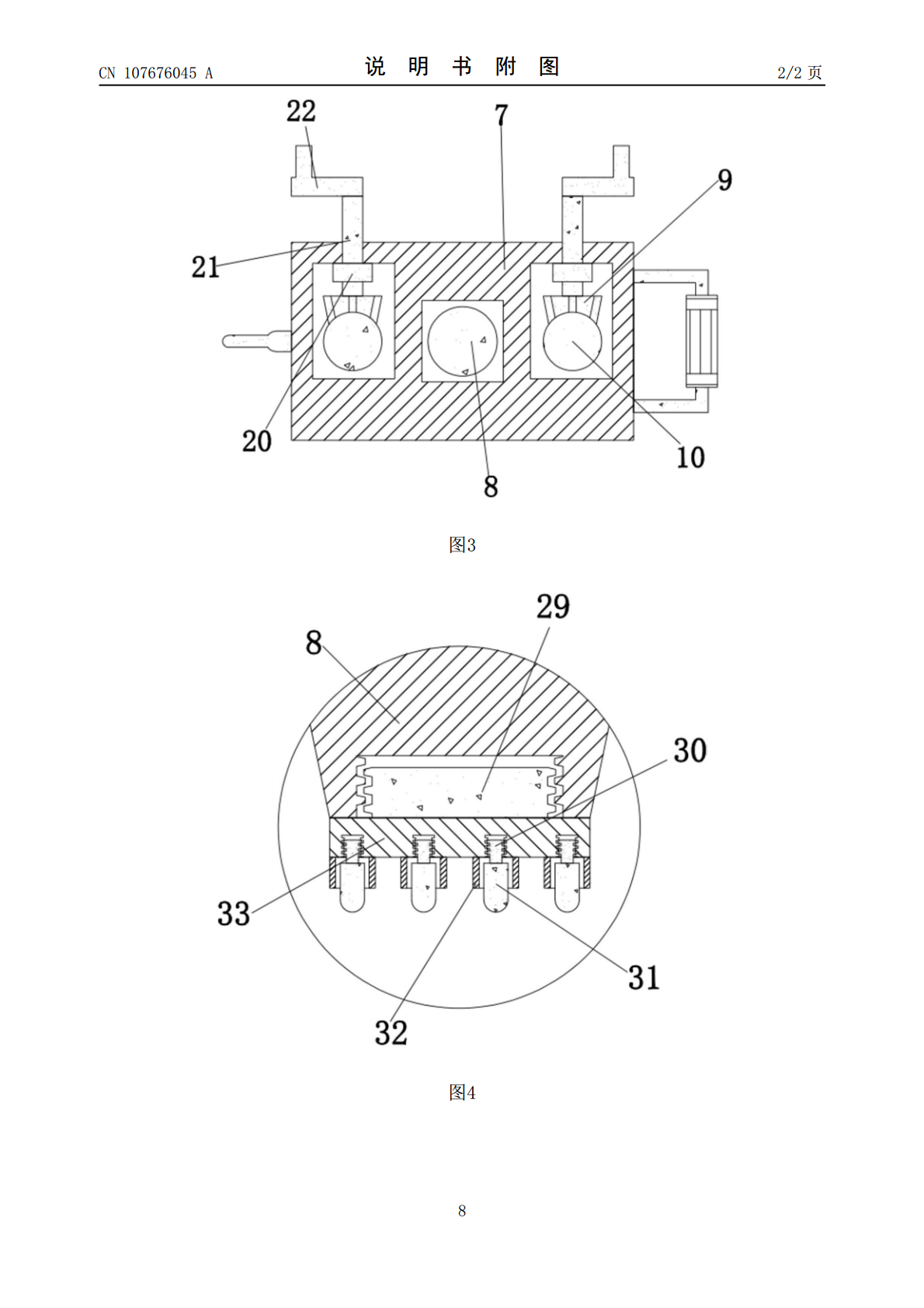

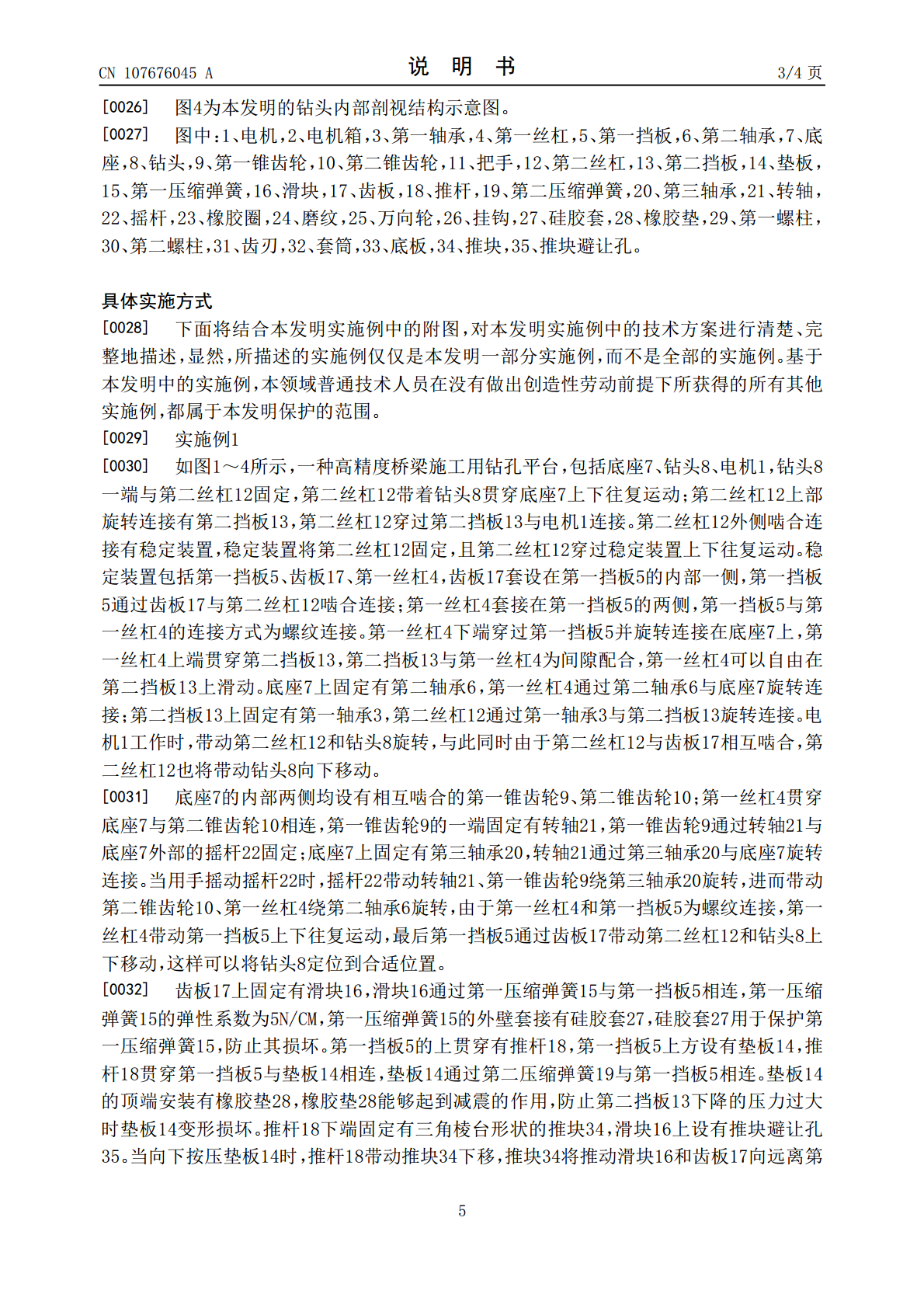

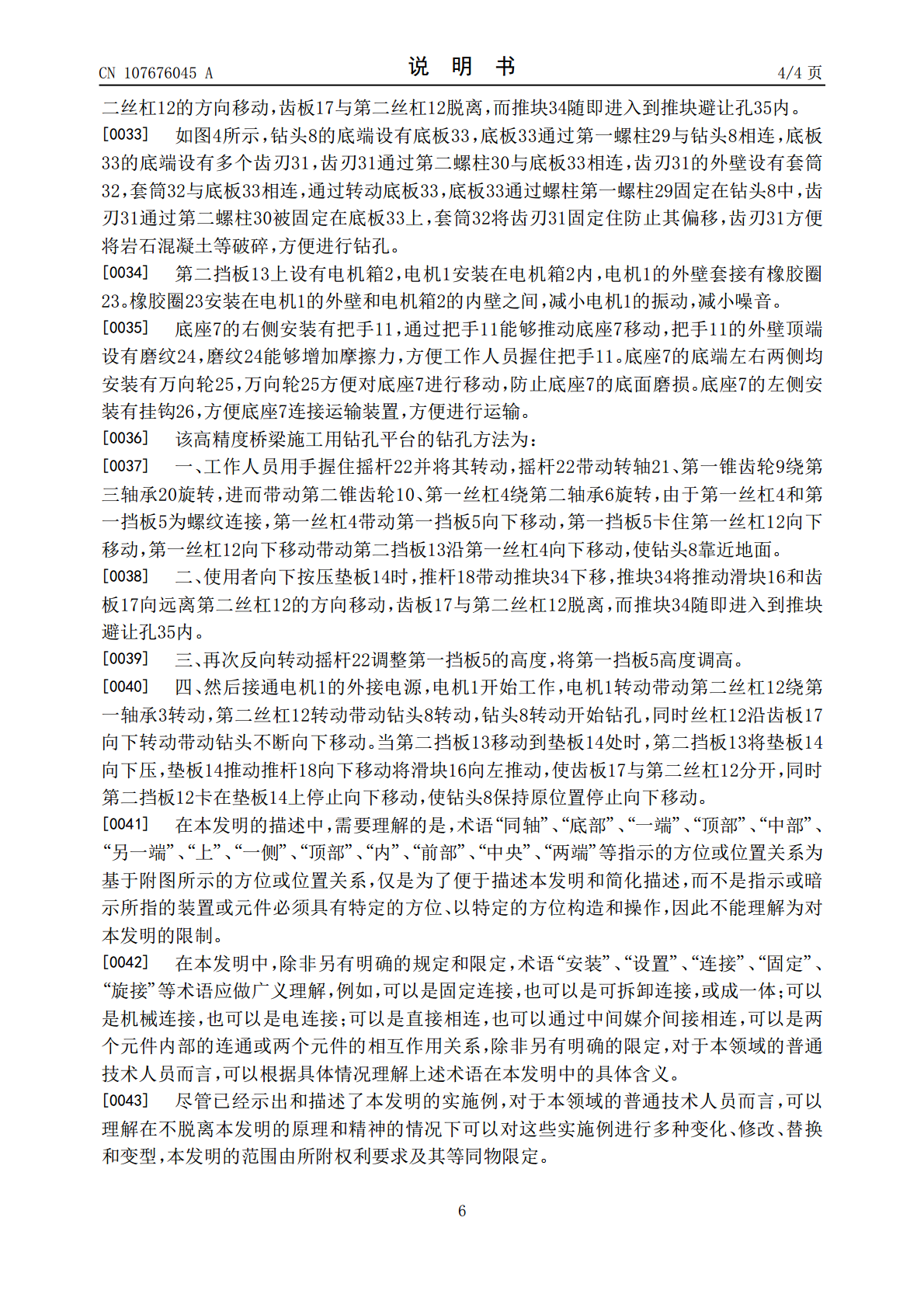

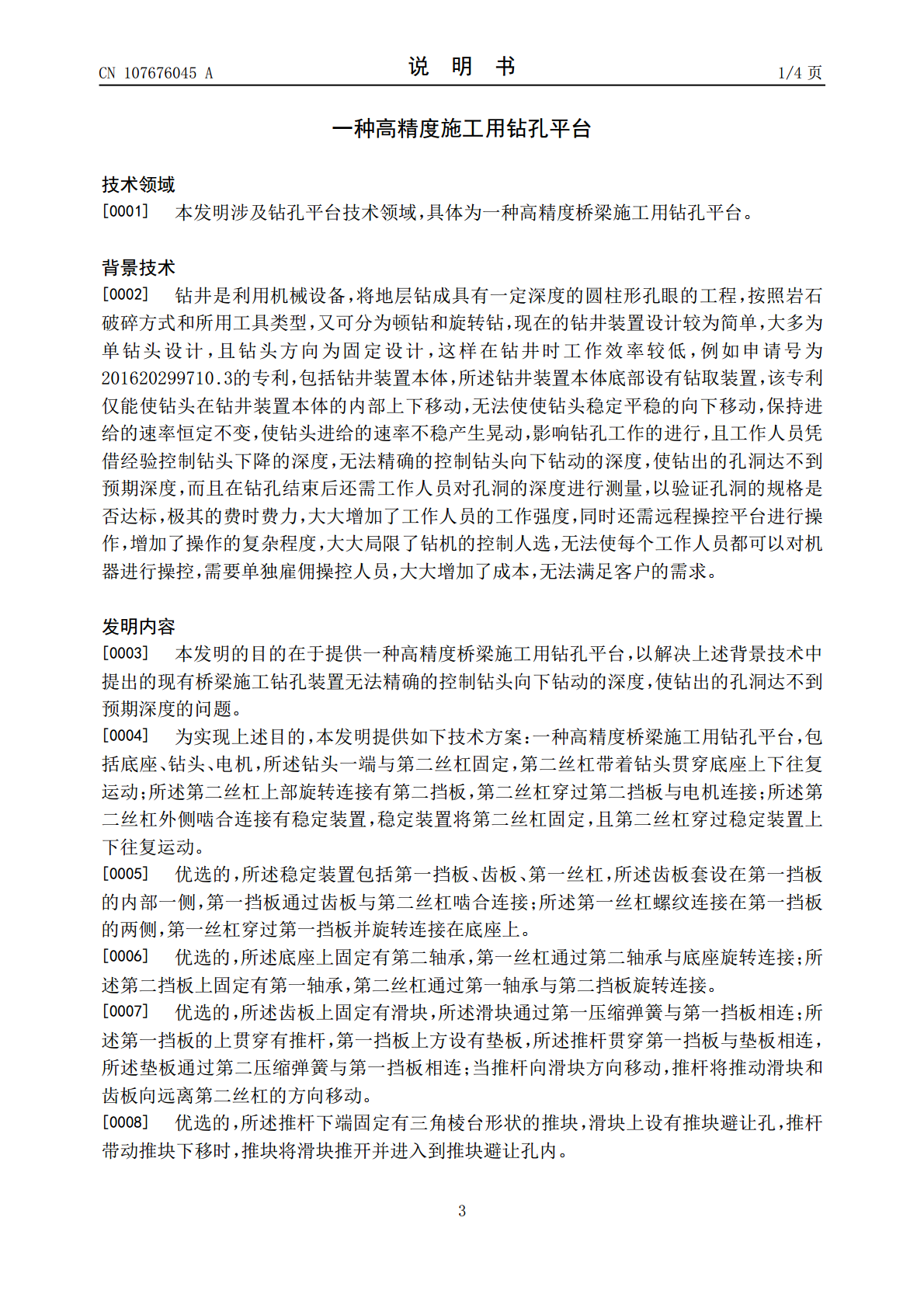

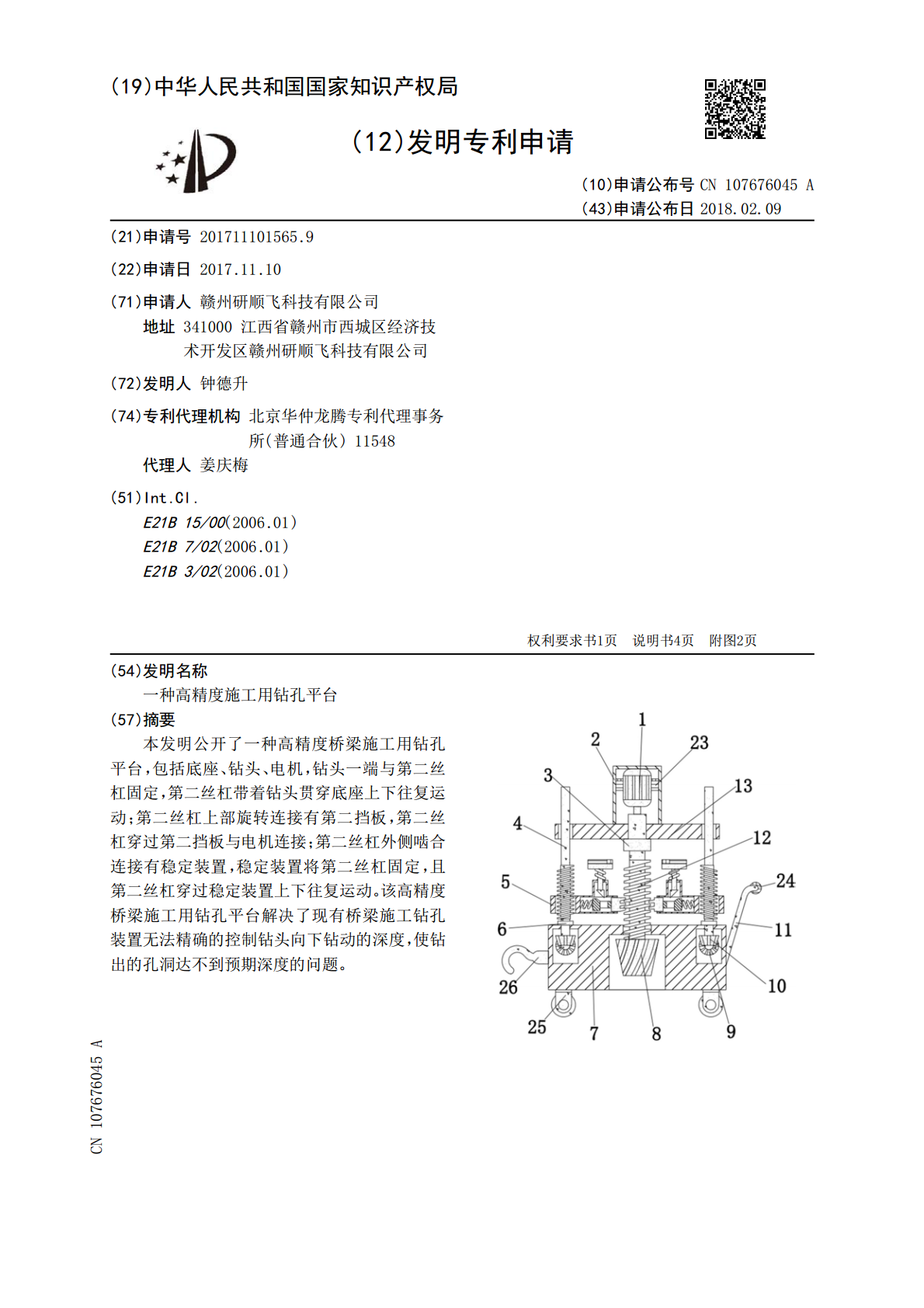

本发明公开了一种高精度桥梁施工用钻孔平台，包括底座、钻头、电机，钻头一端与第二丝杠固定，第二丝杠带着钻头贯穿底座上下往复运动；第二丝杠上部旋转连接有第二挡板，第二丝杠穿过第二挡板与电机连接；第二丝杠外侧啮合连接有稳定装置，稳定装置将第二丝杠固定，且第二丝杠穿过稳定装置上下往复运动。该高精度桥梁施工用钻孔平台解决了现有桥梁施工钻孔装置无法精确的控制钻头向下钻动的深度，使钻出的孔洞达不到预期深度的问题。
2023-08-15
10
700KB
一种高精度五金加工用钻孔装置.pdf
本发明公开了钻孔装置技术领域的一种高精度五金加工用钻孔装置，包括底座，所述底座顶部的左侧活动设置有横向工作台，所述横向工作台的顶部活动设置有纵向工作台，所述横板底部的左侧设置有旋转底座，所述旋转底座的底部设置有钻孔电机，该装置通过刻度线精确了横向工作台和纵向工作台的位移距离，通过螺纹杆与螺纹管的匹配可以调节斜板与下连接板之间的夹角大小，从而改变钻孔的倾斜角度，通过转动下连接板，可以改变钻孔电机的倾斜方向，且工件向倾斜钻孔的方向移动，使齿条与齿槽相互啮合，避免横向工作台和纵向工作台意外移动，卡球与卡槽的匹配
2023-10-27
10
353KB
一种用于家具加工用的高精度木材钻孔设备.pdf
本发明公开了一种用于家具加工用的高精度木材钻孔设备，包括底座，所述底座上端左右两侧固定连接有两组支撑杆，每组支撑杆的上端均固定连接有支撑板，左右两侧的支撑板上开设有通槽，通槽的上下端面上均固定连接有齿条，齿条上啮合有齿轮，左右两侧的齿轮之间通过转轴固定连接；所述转轴的左侧设置有前后驱动装置；所述转轴的中部转动连接有第二连接块；所述第二连接块的上端设置有限位稳定装置；所述底座的上表面设置有放置板。本发明所述的一种用于家具加工用的高精度木材钻孔设备，本发明能够快速对木材进行固定，根据木材大小进行调节，保证钻孔
2023-05-29
10
850KB
一种改进型公路施工用钻孔平台.pdf
本实用新型公开了一种改进型公路施工用钻孔平台,包括第一竖板和平台本体,所述第一竖板的左侧固接有多个平台本体,所述第一竖板的上方安装有第一调节装置,所述第一调节装置的下方安装有第二调节装置。该改进型公路施工用钻孔平台,可以使第一电机的输出轴带动第一螺杆进行转动,第一螺杆可以带动第二竖板进行移动,使第二竖板配合横杆带动第一横板移动,从而对第一横板下方的钻孔装置横向位置进行自动调节,可以使第二电机的输出轴带动第二螺杆进行转动,第二螺杆配合滑板可以带动第二横板进行移动,从而通过第二横板便可以对下方的钻孔装置纵向位
2023-06-07
10
390KB
一种钻机钻孔施工用专用作业平台.pdf
本实用新型公开了一种钻机钻孔施工用专用作业平台,所述操作框体四周通过螺纹固定块与螺纹转动杆连接,所述滑块下方设置有与其相匹配的第一滑槽,同时螺纹转动杆顶部设置有转动机构,所述操作框体上方安装有灰尘清理结构,所述操作框体上方靠近钻机输出端一侧设置有冷却机构。该钻机钻孔施工用专用作业平台,通过在固定套筒底部安装滑块,并且在滑块下方设置有与其相匹配的滑槽使其在水平方位可以任意调节,同时在螺纹转动杆顶部安装转动机构,从而实现操作框体在各方位的调节。通过在操作框体上方设置灰尘清理结构,使操作框体上方灰尘经吹动从各个
2023-05-25
10
321KB
