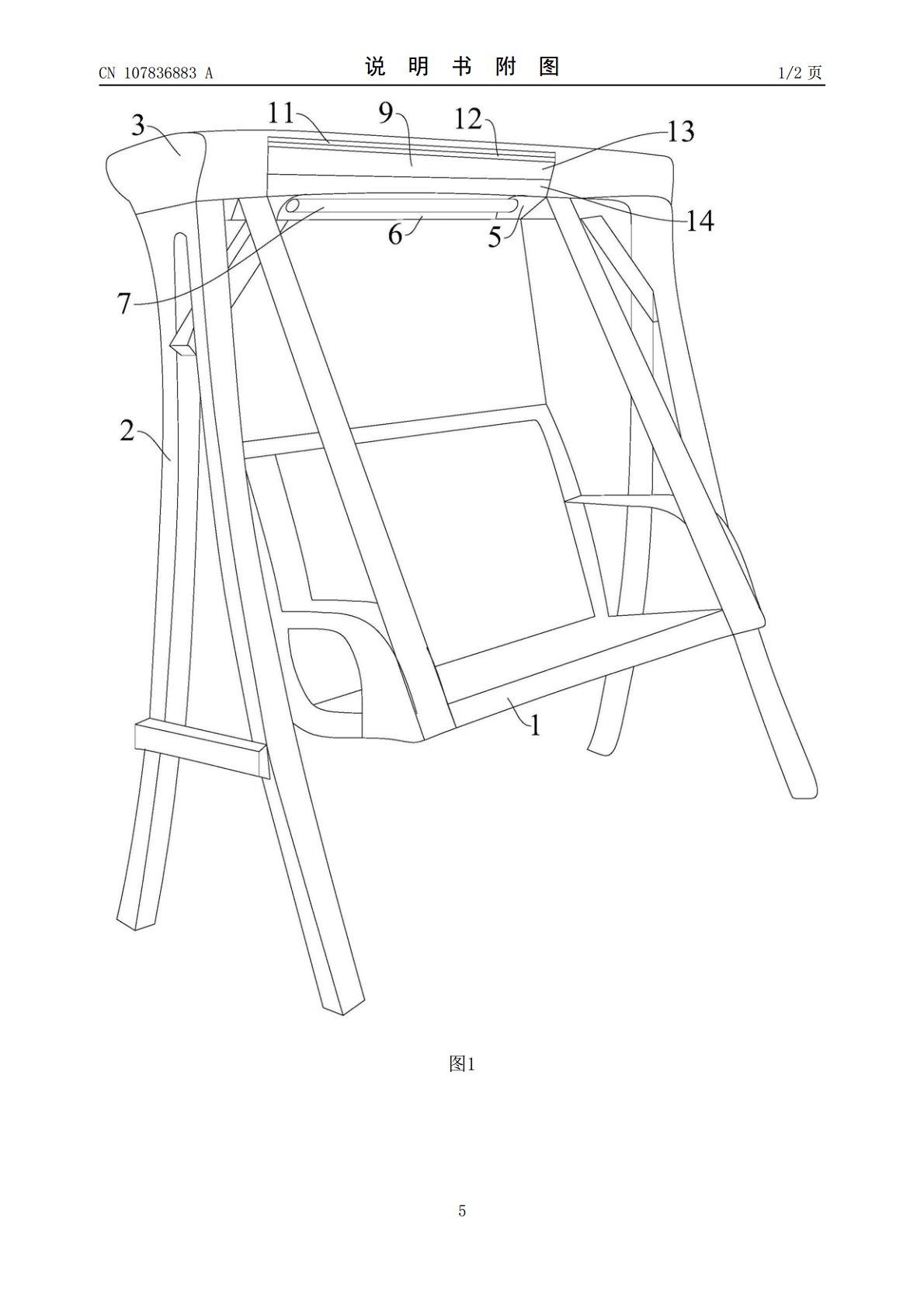

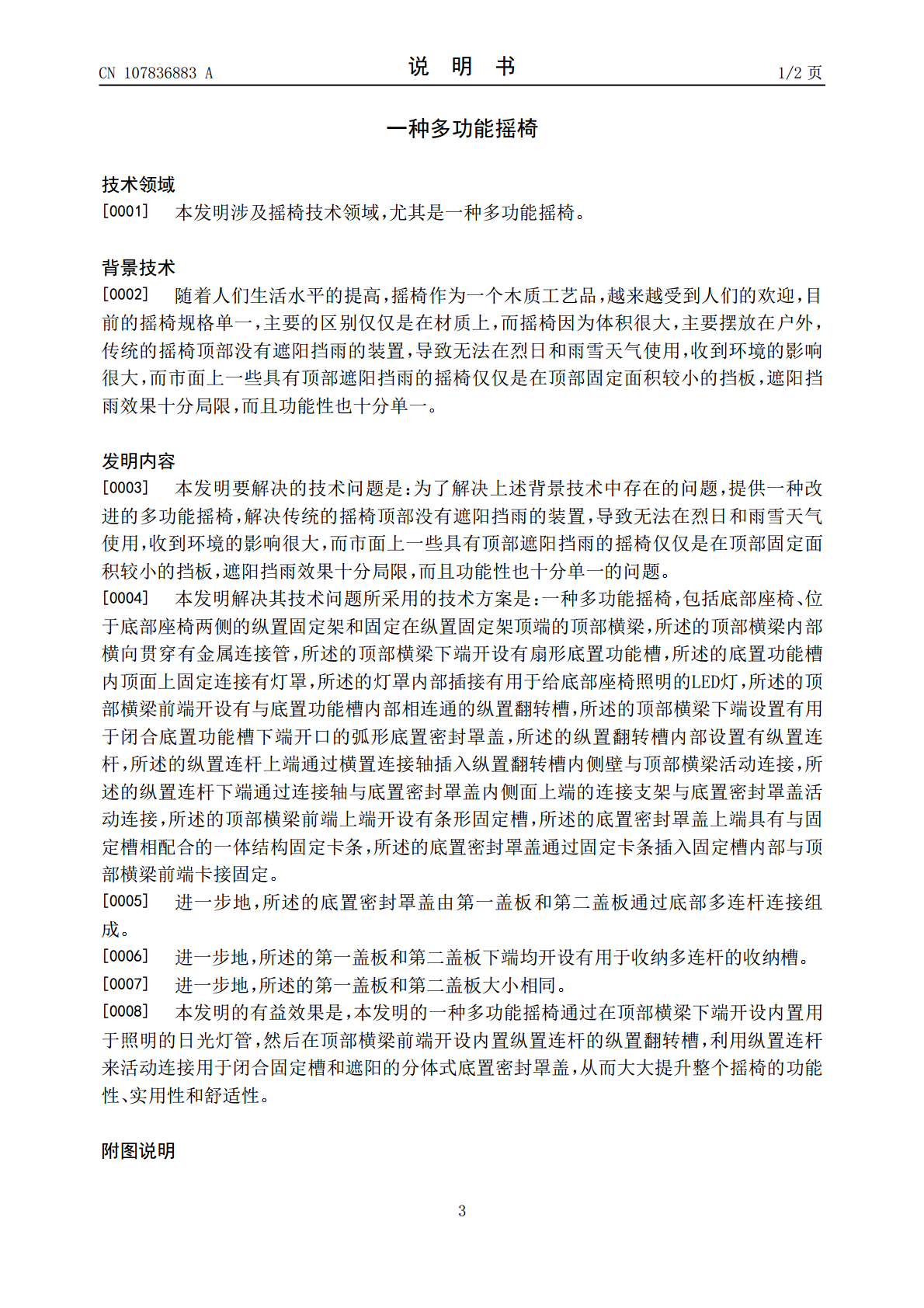

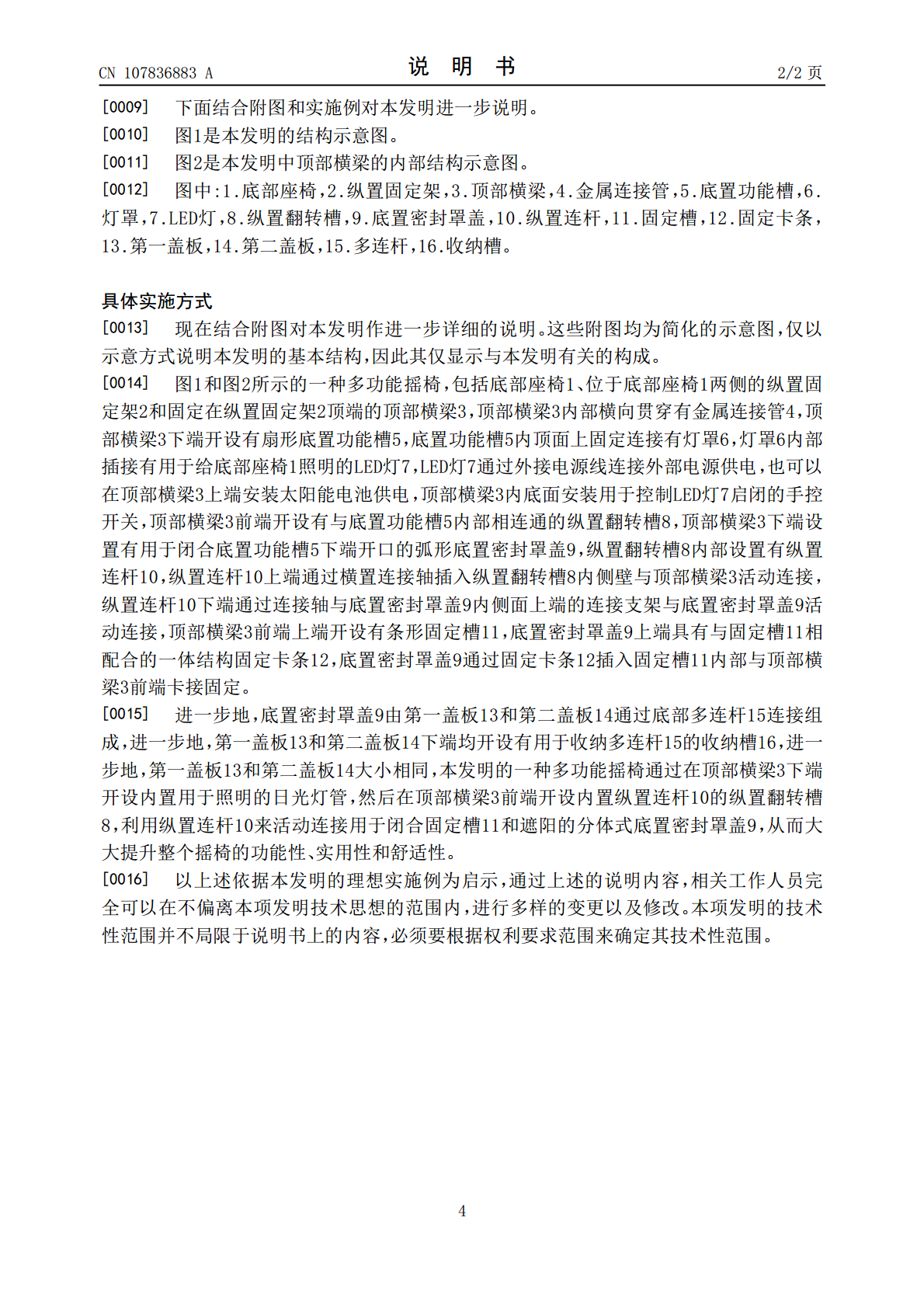

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107836883A(43)申请公布日2018.03.27(21)申请号201711175062.6F21Y115/10(2016.01)(22)申请日2017.11.22(71)申请人颍上县森源木业有限公司地址236000安徽省阜阳市颍上县五十铺乡五十铺社区森源木业有限公司(72)发明人张贤杰(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人段晓微叶美琴(51)Int.Cl.A47C3/02(2006.01)A47C7/66(2006.01)A47C7/72(2006.01)F21V33/00(2006.01)F21W131/301(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种多功能摇椅(57)摘要本发明公开了一种多功能摇椅，包括底部座椅、位于底部座椅两侧的纵置固定架和固定在纵置固定架顶端的顶部横梁，顶部横梁内部横向贯穿有金属连接管，顶部横梁下端开设有扇形底置功能槽。本发明的一种多功能摇椅通过在顶部横梁下端开设内置用于照明的日光灯管，然后在顶部横梁前端开设内置纵置连杆的纵置翻转槽，利用纵置连杆来活动连接用于闭合固定槽和遮阳的分体式底置密封罩盖，从而大大提升整个摇椅的功能性、实用性和舒适性。CN107836883ACN107836883A权利要求书1/1页1.一种多功能摇椅，包括底部座椅(1)、位于底部座椅(1)两侧的纵置固定架(2)和固定在纵置固定架(2)顶端的顶部横梁(3)，其特征是：所述的顶部横梁(3)内部横向贯穿有金属连接管(4)，所述的顶部横梁(3)下端开设有扇形底置功能槽(5)，所述的底置功能槽(5)内顶面上固定连接有灯罩(6)，所述的灯罩(6)内部插接有用于给底部座椅(1)照明的LED灯(7)，所述的顶部横梁(3)前端开设有与底置功能槽(5)内部相连通的纵置翻转槽(8)，所述的顶部横梁(3)下端设置有用于闭合底置功能槽(5)下端开口的弧形底置密封罩盖(9)，所述的纵置翻转槽(8)内部设置有纵置连杆(10)，所述的纵置连杆(10)上端通过横置连接轴插入纵置翻转槽(8)内侧壁与顶部横梁(3)活动连接，所述的纵置连杆(10)下端通过连接轴与底置密封罩盖(9)内侧面上端的连接支架与底置密封罩盖(9)活动连接，所述的顶部横梁(3)前端上端开设有条形固定槽(11)，所述的底置密封罩盖(9)上端具有与固定槽(11)相配合的一体结构固定卡条(12)，所述的底置密封罩盖(9)通过固定卡条(12)插入固定槽(11)内部与顶部横梁(3)前端卡接固定。2.根据权利要求1所述的一种多功能摇椅，其特征是：所述的底置密封罩盖(9)由第一盖板(13)和第二盖板(14)通过底部多连杆(15)连接组成。3.根据权利要求2所述的一种多功能摇椅，其特征是：所述的第一盖板(13)和第二盖板(14)下端均开设有用于收纳多连杆(15)的收纳槽(16)。4.根据权利要求2所述的一种多功能摇椅，其特征是：所述的第一盖板(13)和第二盖板(14)大小相同。2CN107836883A说明书1/2页一种多功能摇椅技术领域[0001]本发明涉及摇椅技术领域，尤其是一种多功能摇椅。背景技术[0002]随着人们生活水平的提高，摇椅作为一个木质工艺品，越来越受到人们的欢迎，目前的摇椅规格单一，主要的区别仅仅是在材质上，而摇椅因为体积很大，主要摆放在户外，传统的摇椅顶部没有遮阳挡雨的装置，导致无法在烈日和雨雪天气使用，收到环境的影响很大，而市面上一些具有顶部遮阳挡雨的摇椅仅仅是在顶部固定面积较小的挡板，遮阳挡雨效果十分局限，而且功能性也十分单一。发明内容[0003]本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的多功能摇椅，解决传统的摇椅顶部没有遮阳挡雨的装置，导致无法在烈日和雨雪天气使用，收到环境的影响很大，而市面上一些具有顶部遮阳挡雨的摇椅仅仅是在顶部固定面积较小的挡板，遮阳挡雨效果十分局限，而且功能性也十分单一的问题。[0004]本发明解决其技术问题所采用的技术方案是：一种多功能摇椅，包括底部座椅、位于底部座椅两侧的纵置固定架和固定在纵置固定架顶端的顶部横梁，所述的顶部横梁内部横向贯穿有金属连接管，所述的顶部横梁下端开设有扇形底置功能槽，所述的底置功能槽内顶面上固定连接有灯罩，所述的灯罩内部插接有用于给底部座椅照明的LED灯，所述的顶部横梁前端开设有与底置功能槽内部相连通的纵置翻转槽，所述的顶部横梁下端设置有用于闭合底置功能槽下端开口的弧形底置密封罩盖，所述的纵置翻转槽内部设置有纵置连杆，所述的纵置连杆上端通过横置连接轴插入纵置翻转槽内侧壁与顶部横梁活动连接，所述的纵置连杆下端通过连接轴与底置密封罩盖内侧面上端的连接支架与底
