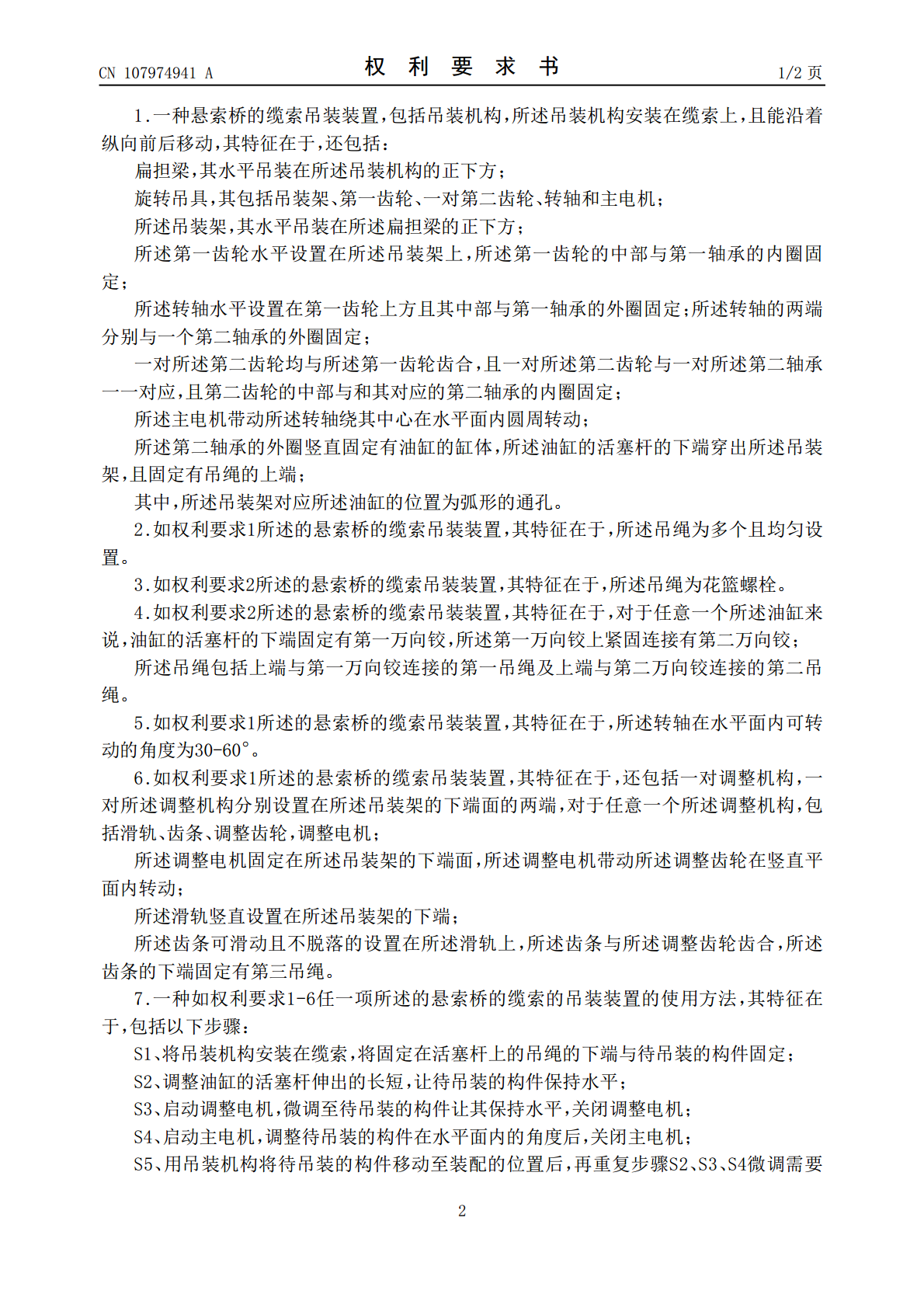

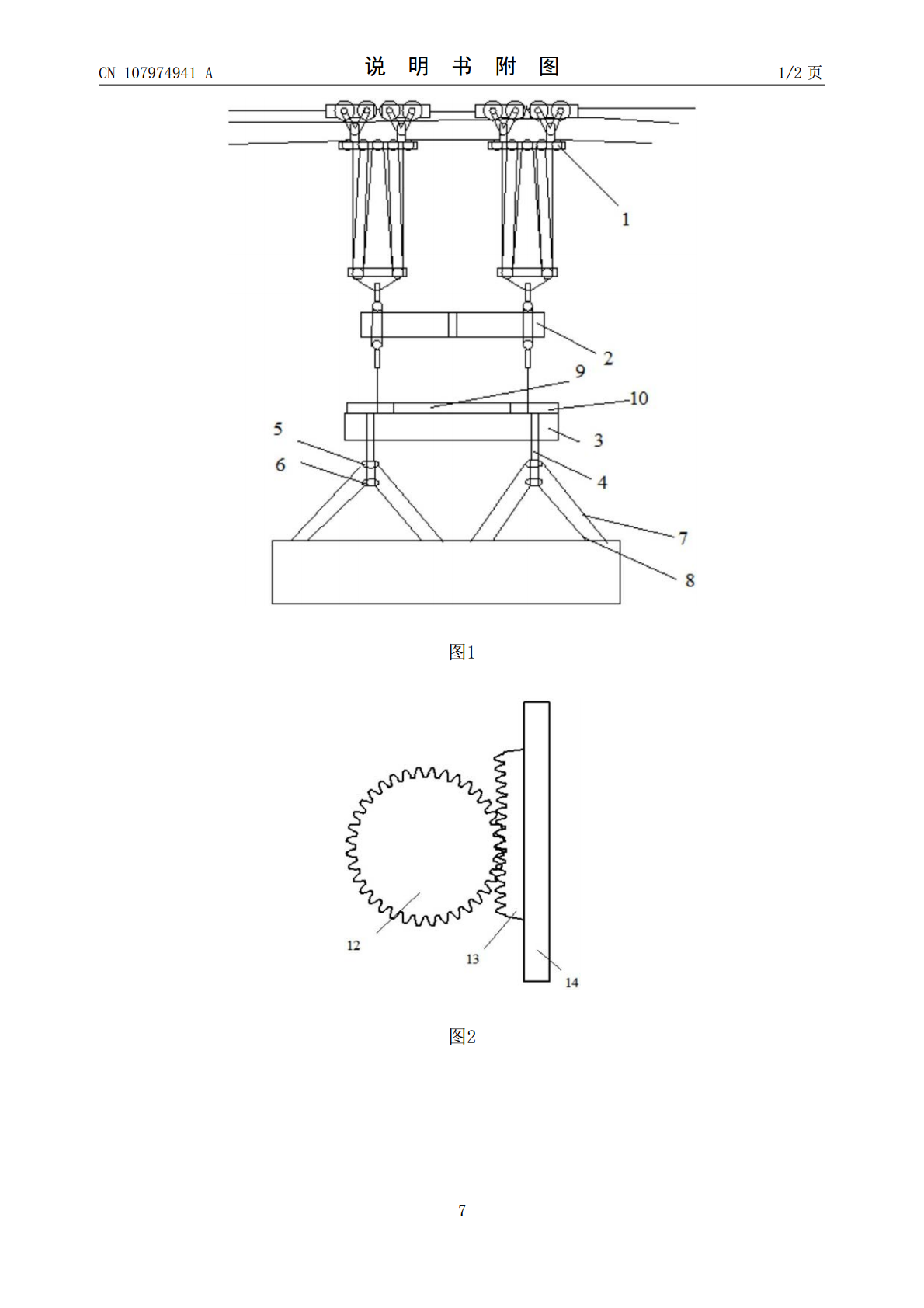

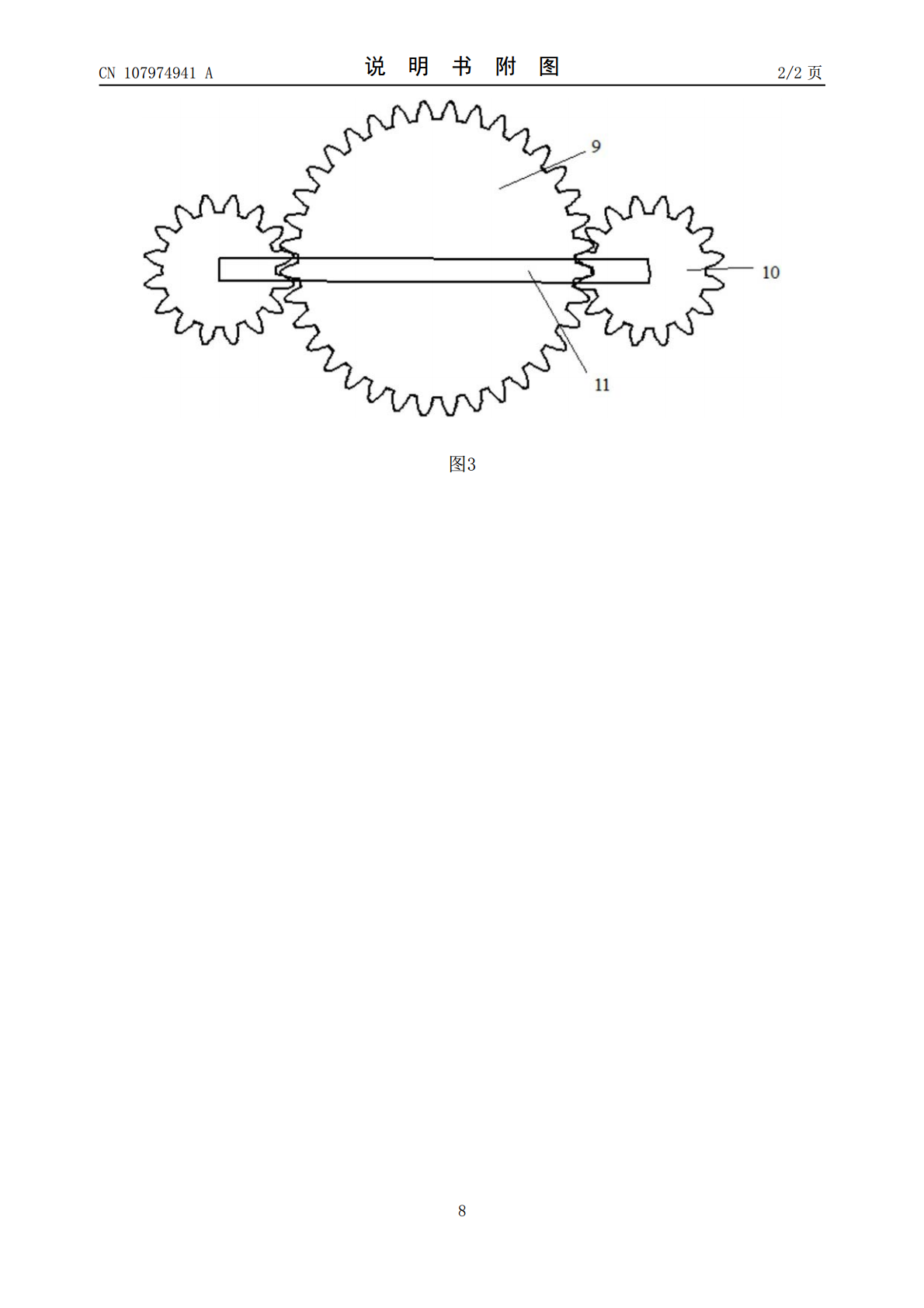

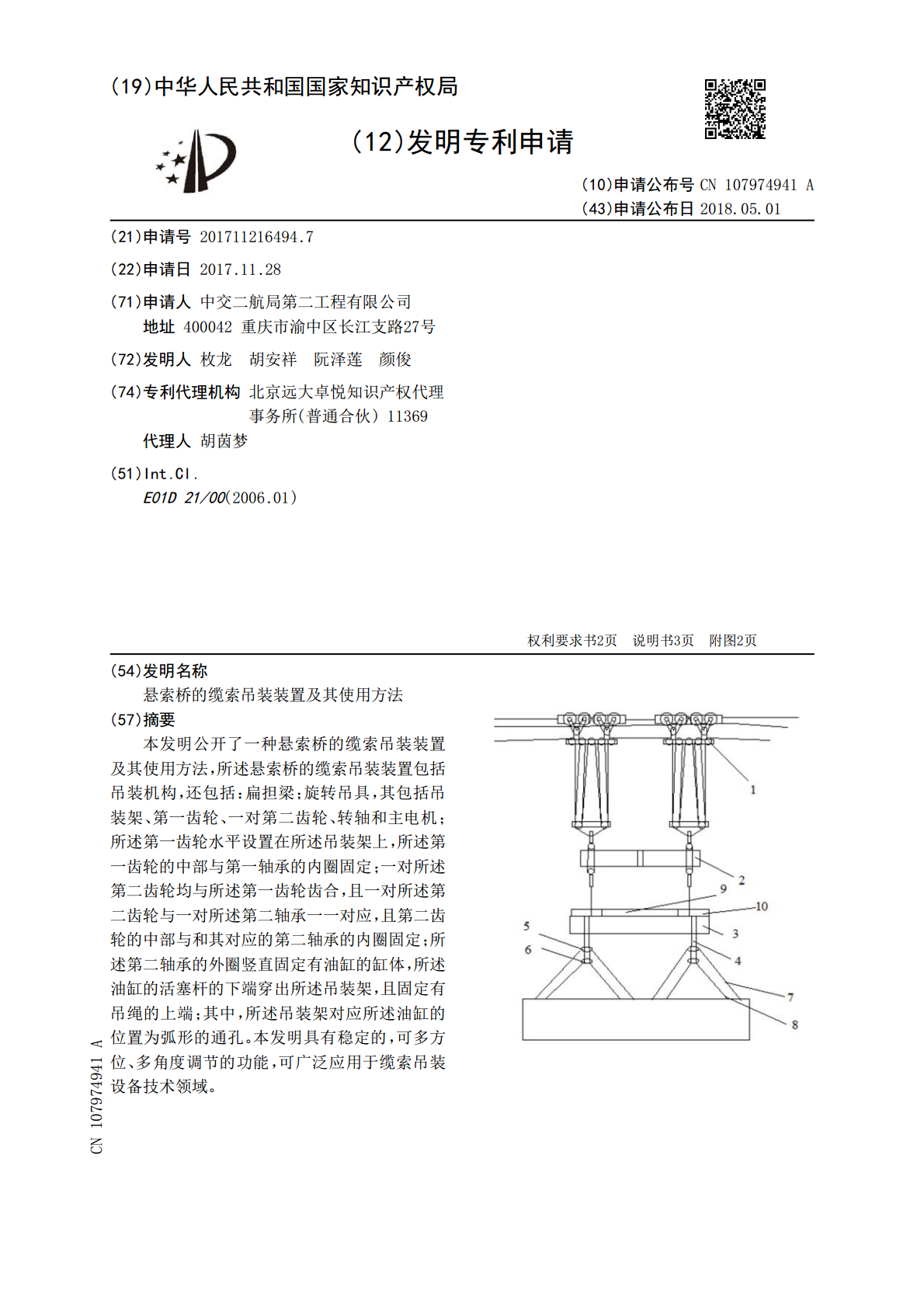

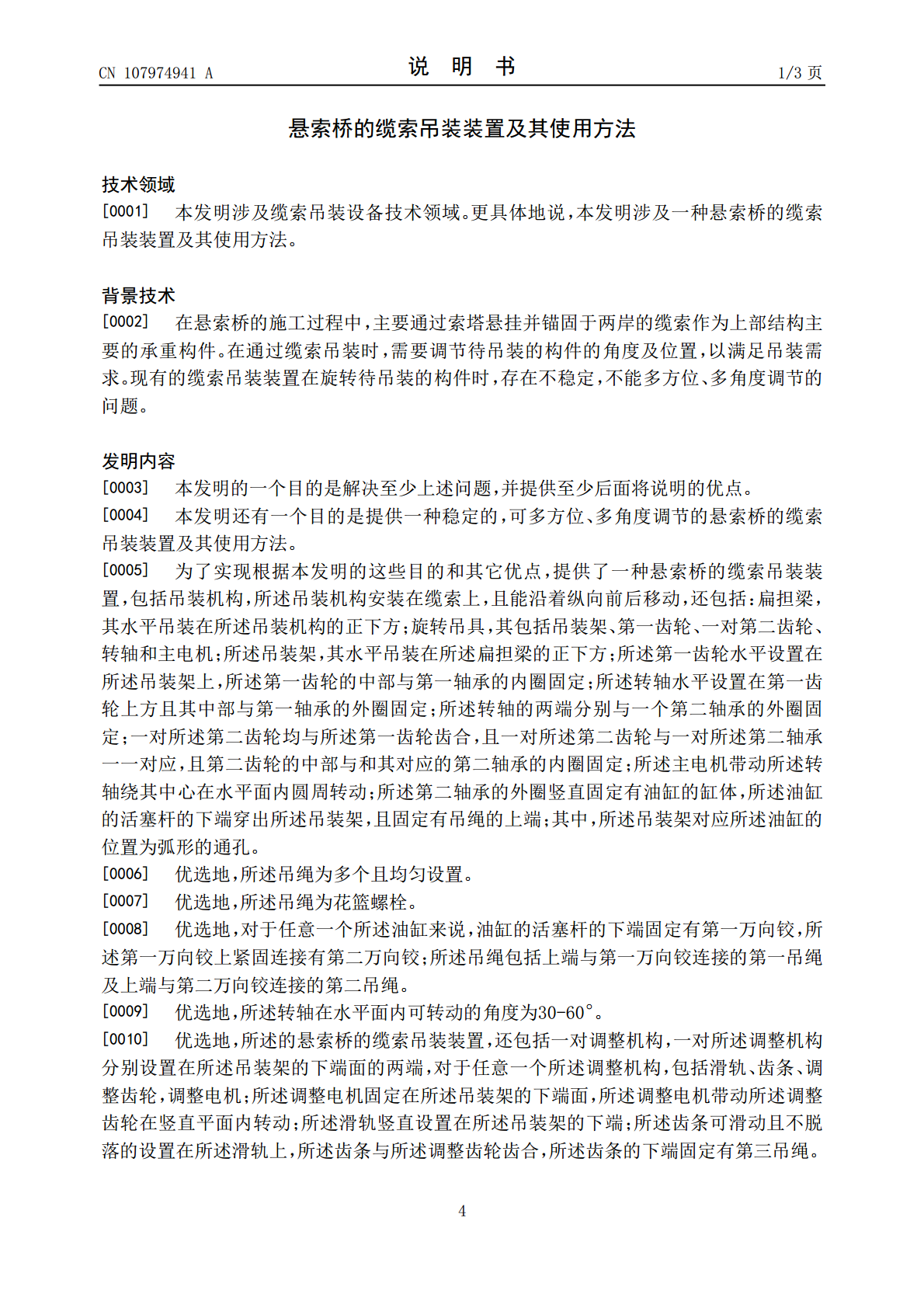

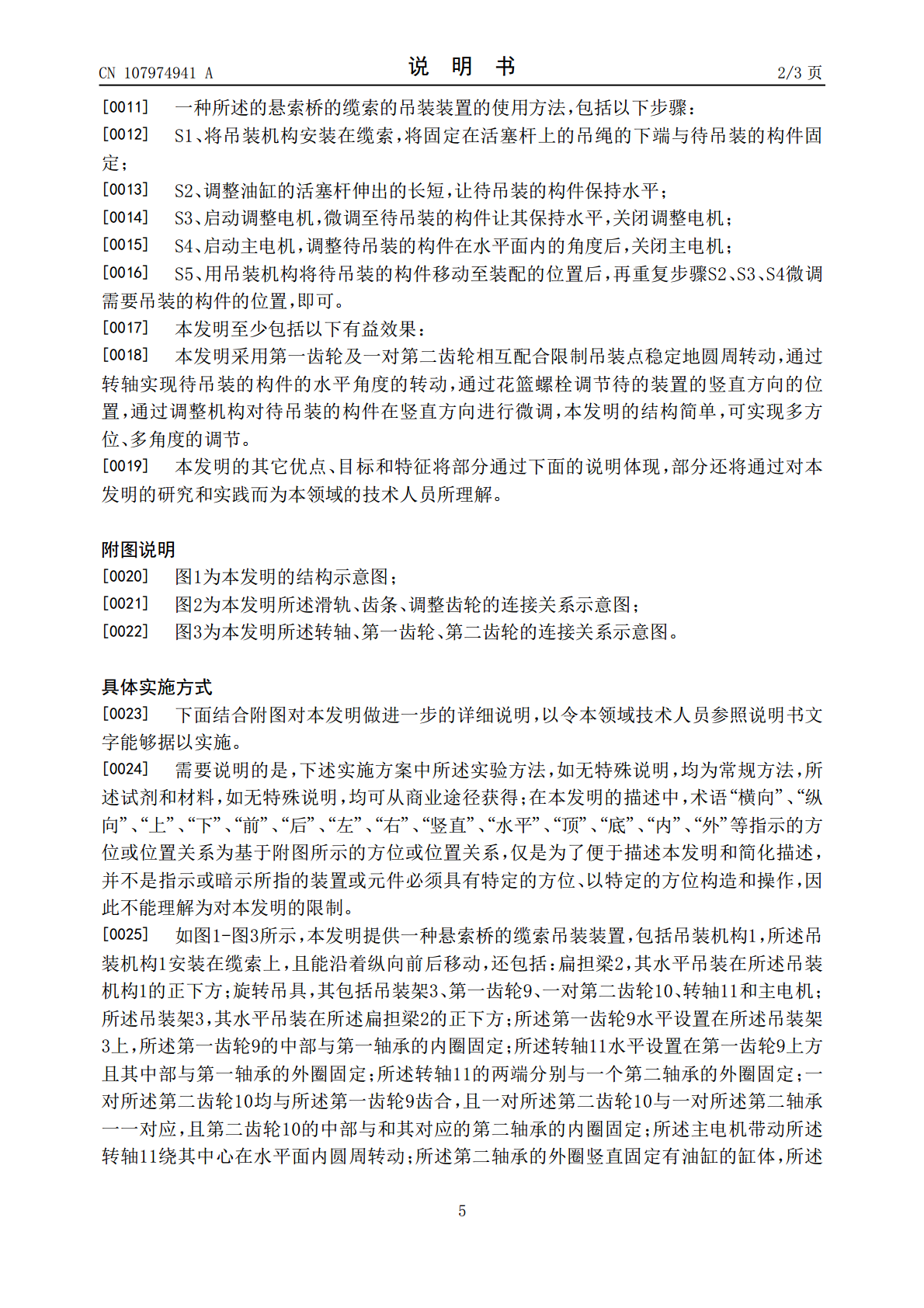

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107974941A(43)申请公布日2018.05.01(21)申请号201711216494.7(22)申请日2017.11.28(71)申请人中交二航局第二工程有限公司地址400042重庆市渝中区长江支路27号(72)发明人枚龙胡安祥阮泽莲颜俊(74)专利代理机构北京远大卓悦知识产权代理事务所(普通合伙)11369代理人胡茵梦(51)Int.Cl.E01D21/00(2006.01)权利要求书2页说明书3页附图2页(54)发明名称悬索桥的缆索吊装装置及其使用方法(57)摘要本发明公开了一种悬索桥的缆索吊装装置及其使用方法，所述悬索桥的缆索吊装装置包括吊装机构，还包括：扁担梁；旋转吊具，其包括吊装架、第一齿轮、一对第二齿轮、转轴和主电机；所述第一齿轮水平设置在所述吊装架上，所述第一齿轮的中部与第一轴承的内圈固定；一对所述第二齿轮均与所述第一齿轮齿合，且一对所述第二齿轮与一对所述第二轴承一一对应，且第二齿轮的中部与和其对应的第二轴承的内圈固定；所述第二轴承的外圈竖直固定有油缸的缸体，所述油缸的活塞杆的下端穿出所述吊装架，且固定有吊绳的上端；其中，所述吊装架对应所述油缸的位置为弧形的通孔。本发明具有稳定的，可多方位、多角度调节的功能，可广泛应用于缆索吊装设备技术领域。CN107974941ACN107974941A权利要求书1/2页1.一种悬索桥的缆索吊装装置，包括吊装机构，所述吊装机构安装在缆索上，且能沿着纵向前后移动，其特征在于，还包括：扁担梁，其水平吊装在所述吊装机构的正下方；旋转吊具，其包括吊装架、第一齿轮、一对第二齿轮、转轴和主电机；所述吊装架，其水平吊装在所述扁担梁的正下方；所述第一齿轮水平设置在所述吊装架上，所述第一齿轮的中部与第一轴承的内圈固定；所述转轴水平设置在第一齿轮上方且其中部与第一轴承的外圈固定；所述转轴的两端分别与一个第二轴承的外圈固定；一对所述第二齿轮均与所述第一齿轮齿合，且一对所述第二齿轮与一对所述第二轴承一一对应，且第二齿轮的中部与和其对应的第二轴承的内圈固定；所述主电机带动所述转轴绕其中心在水平面内圆周转动；所述第二轴承的外圈竖直固定有油缸的缸体，所述油缸的活塞杆的下端穿出所述吊装架，且固定有吊绳的上端；其中，所述吊装架对应所述油缸的位置为弧形的通孔。2.如权利要求1所述的悬索桥的缆索吊装装置，其特征在于，所述吊绳为多个且均匀设置。3.如权利要求2所述的悬索桥的缆索吊装装置，其特征在于，所述吊绳为花篮螺栓。4.如权利要求2所述的悬索桥的缆索吊装装置，其特征在于，对于任意一个所述油缸来说，油缸的活塞杆的下端固定有第一万向铰，所述第一万向铰上紧固连接有第二万向铰；所述吊绳包括上端与第一万向铰连接的第一吊绳及上端与第二万向铰连接的第二吊绳。5.如权利要求1所述的悬索桥的缆索吊装装置，其特征在于，所述转轴在水平面内可转动的角度为30-60°。6.如权利要求1所述的悬索桥的缆索吊装装置，其特征在于，还包括一对调整机构，一对所述调整机构分别设置在所述吊装架的下端面的两端，对于任意一个所述调整机构，包括滑轨、齿条、调整齿轮，调整电机；所述调整电机固定在所述吊装架的下端面，所述调整电机带动所述调整齿轮在竖直平面内转动；所述滑轨竖直设置在所述吊装架的下端；所述齿条可滑动且不脱落的设置在所述滑轨上，所述齿条与所述调整齿轮齿合，所述齿条的下端固定有第三吊绳。7.一种如权利要求1-6任一项所述的悬索桥的缆索的吊装装置的使用方法，其特征在于，包括以下步骤：S1、将吊装机构安装在缆索，将固定在活塞杆上的吊绳的下端与待吊装的构件固定；S2、调整油缸的活塞杆伸出的长短，让待吊装的构件保持水平；S3、启动调整电机，微调至待吊装的构件让其保持水平，关闭调整电机；S4、启动主电机，调整待吊装的构件在水平面内的角度后，关闭主电机；S5、用吊装机构将待吊装的构件移动至装配的位置后，再重复步骤S2、S3、S4微调需要2CN107974941A权利要求书2/2页吊装的构件的位置，即可。3CN107974941A说明书1/3页悬索桥的缆索吊装装置及其使用方法技术领域[0001]本发明涉及缆索吊装设备技术领域。更具体地说，本发明涉及一种悬索桥的缆索吊装装置及其使用方法。背景技术[0002]在悬索桥的施工过程中，主要通过索塔悬挂并锚固于两岸的缆索作为上部结构主要的承重构件。在通过缆索吊装时，需要调节待吊装的构件的角度及位置，以满足吊装需求。现有的缆索吊装装置在旋转待吊装的构件时，存在不稳定，不能多方位、多角度调节的问题。发明内容[0003]本发明的一个目的是解决至少上述问题，并提供至少后面将说明的优点。[0004]本发明还有一个目的是提供一种稳定的，可多方位、多角度调
